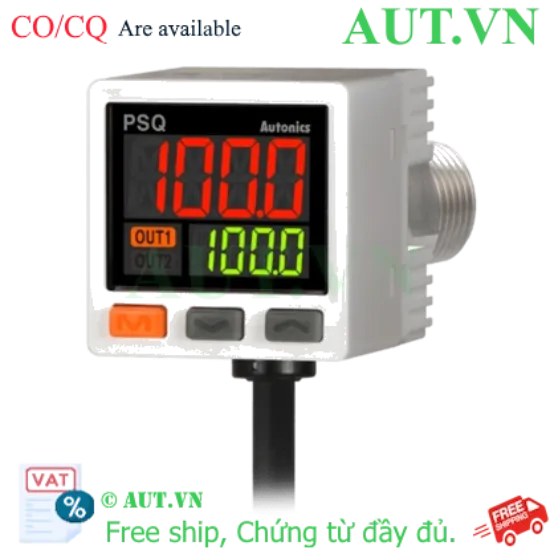

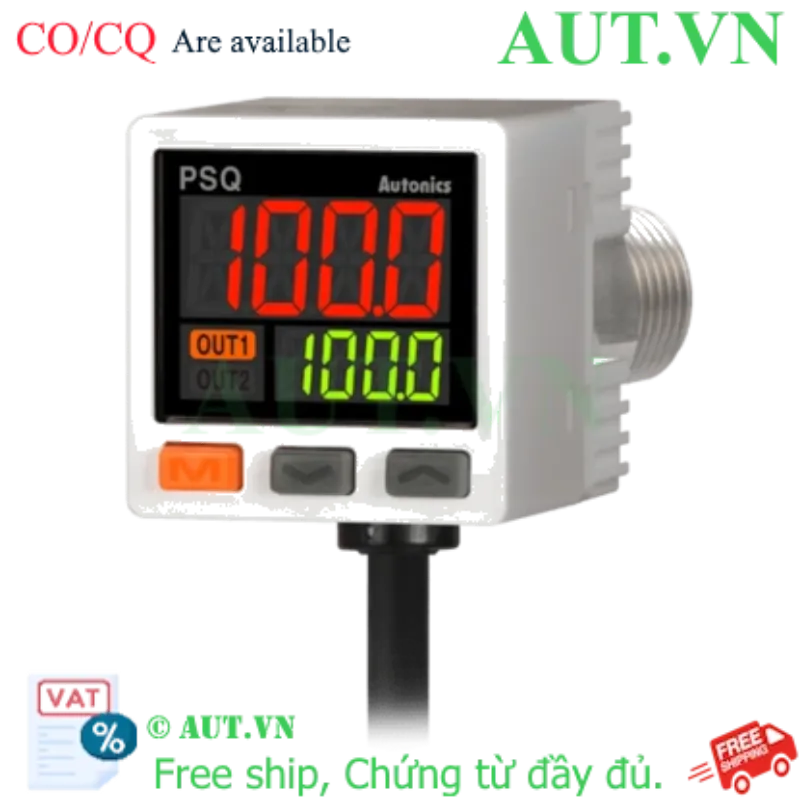

Cảm biến áp suất Autonics PSQ-BC01U-R1/8 | Dải đo -100~100kPa | Ngõ ra Analog & Digital
- Dải đo chính xác: -100 đến 100kPa (Áp suất tương đối).
- Ngõ ra đa năng: Kết hợp NPN/PNP (Digital) và 1-5VDC/4-20mA (Analog).
- Cổng kết nối bền bỉ: Ren R1/8 bằng thép không gỉ 316L chống ăn mòn.
- Tiêu chuẩn bảo vệ: IP65 giúp hoạt động ổn định trong môi trường công nghiệp.
- Hiển thị thông minh: Màn hình LCD sắc nét, hỗ trợ đa dạng đơn vị đo.
Giá cũ:
6.627.000 ₫
5.301.600 ₫

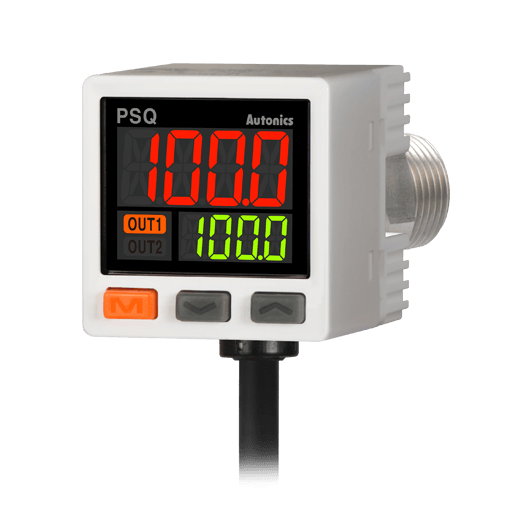

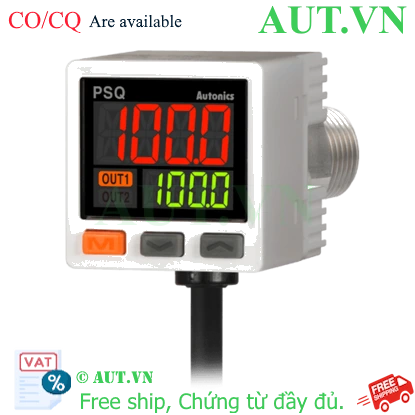

Giới thiệu Cảm biến áp suất Autonics PSQ-BC01U-R1/8
Cảm biến áp suất Autonics PSQ-BC01U-R1/8 là giải pháp đo lường áp suất kỹ thuật số cao cấp, được thiết kế chuyên dụng cho các hệ thống tự động hóa hiện đại. Với dải đo từ -100 đến 100kPa, thiết bị đảm bảo khả năng giám sát chính xác áp suất của khí, chất lỏng và các loại dầu không ăn mòn. Sản phẩm thuộc dòng PSQ danh tiếng của Autonics, nổi bật với khả năng tích hợp linh hoạt nhờ sở hữu đồng thời cả ngõ ra Analog và Digital, giúp dễ dàng kết nối với PLC, HMI hoặc các bộ điều khiển trung tâm.
Điểm nổi bật của sản phẩm
- Công nghệ đo chính xác: Tối ưu hóa sai số, đảm bảo tính ổn định cực cao ngay cả khi vận hành liên tục trong môi trường công nghiệp.
- Ngõ ra kép thông minh: Cho phép tùy chọn giữa ngõ ra điều khiển (NPN/PNP) và ngõ ra tín hiệu Analog (1-5VDC hoặc 4-20mA), mang lại sự linh hoạt tối đa cho kỹ sư thiết kế.
- Chất liệu cao cấp: Cổng áp suất làm từ thép không gỉ 316L giúp tăng cường khả năng kháng hóa chất và chống ăn mòn vượt trội.
- Thiết kế chuẩn công nghiệp: Đạt tiêu chuẩn IP65, bảo vệ thiết bị khỏi bụi bẩn và tia nước áp lực thấp, kéo dài tuổi thọ sản phẩm.
- Màn hình LCD trực quan: Hiển thị giá trị đo rõ nét, hỗ trợ chuyển đổi nhanh chóng giữa các đơn vị như MPa, kPa, bar, psi...
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
| Dải áp suất định mức |
-100.0 đến 100.0 kPa (Áp suất tương đối) |
| Lưu chất ứng dụng |
Khí và chất lỏng không ăn mòn |
| Chất liệu cổng áp suất |
Thép không gỉ 316L |
| Kiểu ren kết nối |
R1/8 |
| Ngõ ra điều khiển |
NPN hoặc PNP (Mạch thu hở) |
| Ngõ ra Analog |
1-5VDC hoặc 4-20mA (Tùy chọn) |
| Nguồn cấp điện áp |
12-24VDC ±10% |
| Thời gian đáp ứng |
2.5ms đến 5,000ms (Có thể điều chỉnh) |
| Tiêu chuẩn bảo vệ |
IP65 |
| Đơn vị hiển thị |
MPa, kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O |
| Nhiệt độ môi trường |
-10 đến 50℃ |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi sử dụng Autonics PSQ-BC01U-R1/8
Việc đầu tư cảm biến áp suất Autonics giúp doanh nghiệp kiểm soát chặt chẽ quy trình sản xuất, ngăn ngừa các sự cố rò rỉ hoặc quá áp gây hư hỏng máy móc. Nhờ khả năng cung cấp tín hiệu Analog liên tục, bạn có thể theo dõi biểu đồ áp suất thời gian thực trên hệ thống SCADA, từ đó tối ưu hóa hiệu suất máy nén khí và các hệ thống thủy lực, giúp tiết kiệm năng lượng và giảm chi phí bảo trì định kỳ.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị nguồn: Kiểm tra và kết nối nguồn điện DC ổn định trong khoảng 12-24V.
- Bước 2: Lắp đặt cơ khí: Sử dụng băng tan (cao su non) quấn quanh ren R1/8 và vặn chặt cảm biến vào vị trí cần đo để đảm bảo kín khít.
- Bước 3: Đấu nối điện: Thực hiện đấu nối dây theo sơ đồ in trên thân máy (lưu ý phân biệt cực NPN/PNP và chân Analog).
- Bước 4: Cài đặt thông số: Sử dụng các phím bấm để thiết lập ngưỡng (setpoint) cho ngõ ra kỹ thuật số và chọn đơn vị đo phù hợp.
- Bước 5: Kiểm tra vận hành: Chạy thử hệ thống và đối chiếu giá trị trên màn hình với áp suất thực tế để đảm bảo độ chính xác.
Sản phẩm liên quan (isRelatedTo)
Để tối ưu hóa hệ thống tự động hóa, quý khách có thể tham khảo thêm các thiết bị tại AUT VN như: Bộ điều khiển nhiệt độ Autonics, Công tắc áp suất Autonics, hoặc Bộ nguồn DC 24V chuyên dụng.
Ứng dụng thực tế (Application)
- Kiểm soát áp suất trong các hệ thống máy nén khí công nghiệp.
- Giám sát áp suất chất lỏng trong dây chuyền sản xuất thực phẩm & đồ uống.
- Ứng dụng trong các hệ thống xử lý nước và lọc nước sạch.
- Kiểm soát áp suất đường ống trong các máy đóng gói tự động.
Câu hỏi thường gặp (FAQ)
1. Cảm biến này có đo được dầu công nghiệp không?
Có, nhờ cổng kết nối bằng thép không gỉ 316L, thiết bị đo được cả khí, chất lỏng và các loại dầu không có tính ăn mòn.
2. Tôi cần lưu ý gì khi chọn ngõ ra Analog?
Bạn cần kiểm tra thiết bị nhận (PLC/Controller) hỗ trợ tín hiệu 1-5V hay 4-20mA để chọn model PSQ-BC01U phù hợp.
3. Tiêu chuẩn IP65 có ý nghĩa gì?
IP65 giúp thiết bị chống bụi hoàn toàn và chịu được các tia nước phun từ mọi hướng, phù hợp môi trường nhà xưởng ẩm ướt.
4. Dải đo -100 đến 100kPa là áp suất gì?
Đây là áp suất tương đối (Gauge Pressure), tức là giá trị áp suất đo được so với áp suất khí quyển tại thời điểm đo.
5. Làm thế nào để thay đổi đơn vị đo (ví dụ từ kPa sang Bar)?
Bạn có thể dễ dàng thay đổi thông qua menu cài đặt bằng các nút bấm chức năng ngay trên thân cảm biến.
6. Nguồn cấp 12-24VDC có thể dùng nguồn 24V của tủ điện được không?
Hoàn toàn được, vì dải hoạt động của cảm biến bao gồm 24VDC (±10%).
7. Sự khác biệt giữa ngõ ra NPN và PNP là gì?
Sự khác biệt nằm ở cực đấu nối với tải (âm hoặc dương). Bạn cần kiểm tra sơ đồ đấu dây của PLC để chọn loại ngõ ra chính xác.
8. Thời gian đáp ứng 2.5ms có ý nghĩa gì?
Nó cho thấy cảm biến có tốc độ phản hồi cực nhanh, rất thích hợp cho các ứng dụng cần giám sát áp suất thay đổi liên tục.
9. Sản phẩm có được bảo hành chính hãng không?
Sản phẩm được AUT VN cung cấp chính hãng Autonics và hưởng chế độ bảo hành theo tiêu chuẩn nhà sản xuất.
10. Tôi có thể lắp cảm biến này ở vị trí nằm ngang không?
Có, thiết kế của dòng PSQ cho phép lắp đặt linh hoạt ở nhiều vị trí khác nhau tùy theo cấu trúc hệ thống ống dẫn.
