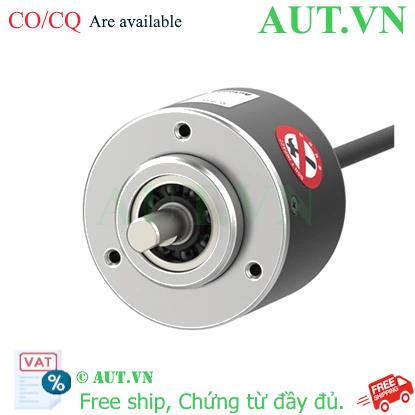

Encoder Autonics E50S8-1024-3-T-24 | 1024 Xung, Trục 8mm, Ngõ ra Totem Pole

Độ phân giải cao: 1024 xung/vòng (PPR) đảm bảo kiểm soát vị trí và tốc độ chính xác tuyệt đối.
Kết cấu bền bỉ: Thân 50mm, trục 8mm bằng kim loại chịu rung động mạnh, chuẩn công nghiệp.
Ngõ ra Totem Pole: Tín hiệu mạnh, tương thích hoàn hảo với PLC Siemens, Mitsubishi, Omron, Delta.
Phân phối bởi AUT VN: Cam kết chính hãng, đầy đủ CO/CQ, bảo hành 12 tháng.

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: E50S8-1024-3-T-24

Tải xuống mẫu

Giá cũ: 3.480.450 ₫

Giá bán: 2.784.360 ₫

Giới thiệu về Encoder Autonics E50S8-1024-3-T-24

Encoder Autonics E50S8-1024-3-T-24 là bộ mã hóa vòng quay tương đối (Incremental Encoder) cao cấp thuộc dòng E50S danh tiếng từ hãng Autonics. Trong các hệ thống tự động hóa hiện đại, thiết bị này đóng vai trò là "mắt thần", chuyển đổi chuyển động quay cơ học thành các xung điện chính xác để hệ thống điều khiển như PLC, HMI, hay Servo có thể giám sát tốc độ, hướng và vị trí một cách tuyệt đối. Được phân phối chính hãng bởi AUT VN, sản phẩm đảm bảo sự ổn định vượt trội cho các dây chuyền sản xuất liên tục.

Điểm nổi bật của Encoder Autonics E50S8-1024-3-T-24

Độ chính xác định vị cực cao: Với mật độ 1024 xung trên mỗi vòng quay, thiết bị cho phép chia nhỏ chuyển động, giúp kiểm soát sai số ở mức thấp nhất, đáp ứng khắt khe các ứng dụng cần độ chính xác cao.
Thiết kế cơ khí siêu bền: Vỏ hợp kim đường kính 50mm cùng trục 8mm cứng cáp giúp Encoder vận hành ổn định ngay cả trong môi trường có độ rung động cơ học lớn.
Ngõ ra Totem Pole mạnh mẽ: Khác với các dòng Open Collector thông thường, ngõ ra Totem Pole cung cấp tín hiệu mạnh, tốc độ đáp ứng nhanh, dễ dàng kết nối trực tiếp với PLC mà không cần thêm mạch đệm.
Khả năng chống nhiễu tối ưu: Thiết kế chuẩn công nghiệp giúp duy trì tính toàn vẹn của tín hiệu xung trong môi trường điện từ phức tạp của nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	E50S8-1024-3-T-24
Loại Encoder	Incremental (Tương đối)
Độ phân giải (Resolution)	1024 xung/vòng (PPR)
Đường kính thân (Outer Diameter)	50 mm
Đường kính trục (Shaft Diameter)	8 mm
Điện áp nguồn cấp	12 - 24 VDC
Kiểu ngõ ra (Output Type)	Totem Pole
Tốc độ quay tối đa	5,000 vòng/phút (RPM)
Cấp bảo vệ	IP50

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Encoder Autonics tại AUT VN

Tối ưu hiệu suất máy: Giảm thiểu tỷ lệ lỗi sản phẩm do sai lệch vị trí, giúp dây chuyền vận hành mượt mà hơn.
Tiết kiệm chi phí dài hạn: Độ bền cao giúp giảm tần suất thay thế linh kiện, hạn chế tối đa thời gian dừng máy (Downtime) ngoài ý muốn.
Hỗ trợ kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư tại AUT VN đồng hành cùng bạn từ khâu lựa chọn, lắp đặt đến vận hành.

Hướng dẫn sử dụng và lắp đặt (How-to)

Lắp đặt cơ khí: Cố định thân Encoder 50mm vào giá đỡ, kết nối trục 8mm với trục động cơ hoặc trục máy bằng khớp nối linh hoạt để tránh sai lệch tâm.
Đấu nối nguồn: Cấp nguồn điện DC từ 12V đến 24V theo đúng sơ đồ chân của nhà sản xuất.
Kết nối tín hiệu: Đấu nối các dây pha A, B, Z (và các dây đảo nếu có) vào ngõ vào tốc độ cao (High-speed counter) của PLC.
Cấu hình PLC: Thiết lập chế độ đọc xung phù hợp với ngõ ra Totem Pole để nhận diện chính xác số xung 1024 PPR.
Kiểm tra: Quay trục thủ công và theo dõi giá trị xung trên PLC để đảm bảo hướng quay và số lượng xung chính xác.

Sản phẩm liên quan (isRelatedTo)

E50S8-100-3-T-24: 100 xung, Trục 8mm, 24VDC
E50S8-1000-3-T-24: 1000 Xung, Trục 8mm, Line Driver Chống Nhiễu
E50S8-1000-3-N-24: 1000 xung/vòng, Trục 8mm, Ngõ ra NPN
E50S8-1024-6-L-5: 1024 Xung, Trục 8mm, Line Driver
E50S8-5000-6-L-5: 5000 P/R, Trục 8mm, Ngõ ra Line Driver
E50S8-5000-3-T-24: 5000 Xung, Trục Ø8mm, Totem Pole
E50S8-360-3-T-24: Cảm biến Encoder Autonics 360 xung
E50S8-600-3-T-24: Cảm biến Encoder Autonics 600 xung

Ứng dụng thực tế (Application)

Hệ thống băng tải: Đo tốc độ băng chuyền và định vị sản phẩm trong đóng gói.
Máy CNC và Servo: Phản hồi vị trí trục chính, đảm bảo độ chính xác gia công.
Máy dệt, máy in: Kiểm soát chiều dài vải, giấy và đồng bộ hóa tốc độ trục.
Cánh tay Robot: Giám sát góc quay của các khớp nối cơ khí.

Câu hỏi thường gặp (FAQ)

1. Encoder E50S8-1024-3-T-24 có ý nghĩa gì về thông số 1024?

Số 1024 là độ phân giải (PPR - Pulses Per Revolution), nghĩa là cứ mỗi một vòng quay hoàn toàn, Encoder sẽ phát ra 1024 xung điện.

2. Ngõ ra Totem Pole khác gì với NPN/PNP?

Totem Pole (Push-Pull) cung cấp cả mức cao và mức thấp chủ động, giúp tín hiệu mạnh hơn, truyền xa hơn và tương thích trực tiếp với nhiều loại PLC mà không cần điện trở kéo lên.

3. Thiết bị này có dùng được cho nguồn 12V không?

Có, dải điện áp nguồn cấp của sản phẩm là từ 12 - 24 VDC.

4. Trục 8mm của Encoder này có phổ biến không?

Đây là kích thước trục tiêu chuẩn cho dòng E50S, dễ dàng tìm thấy các loại khớp nối (coupling) tương ứng trên thị trường.

5. Cấp bảo vệ IP50 nghĩa là gì?

IP50 có nghĩa là thiết bị được bảo vệ chống lại sự xâm nhập của các vật thể rắn có kích thước lớn hơn 1mm, nhưng không chống nước. Cần lắp đặt ở nơi khô ráo.

6. Tôi có thể kết nối Encoder này với PLC Siemens S7-1200 không?

Hoàn toàn được. Ngõ ra Totem Pole tương thích rất tốt với các ngõ vào High-Speed Counter của Siemens.

7. Tốc độ quay tối đa là bao nhiêu?

Sản phẩm hỗ trợ tốc độ quay tối đa lên đến 5,000 vòng/phút (RPM).

8. Tại sao tôi nên mua Encoder Autonics tại AUT VN?

AUT VN cung cấp hàng chính hãng, đầy đủ giấy tờ CO/CQ, bảo hành 12 tháng và có đội ngũ kỹ thuật hỗ trợ tư vấn lắp đặt chuyên sâu.

9. Nếu tôi cần độ phân giải khác như 1000 hay 5000 xung thì sao?

Bạn có thể tham khảo các model tương đương như E50S8-1000-3-T-24 hoặc E50S8-5000-3-T-24 hiện có sẵn tại AUT VN.

10. Làm sao để phân biệt Encoder tương đối và tuyệt đối?

Model E50S là Encoder tương đối (Incremental), nó đếm số xung từ một điểm mốc. Khi mất điện, giá trị vị trí sẽ bị mất và cần reset về 0.
