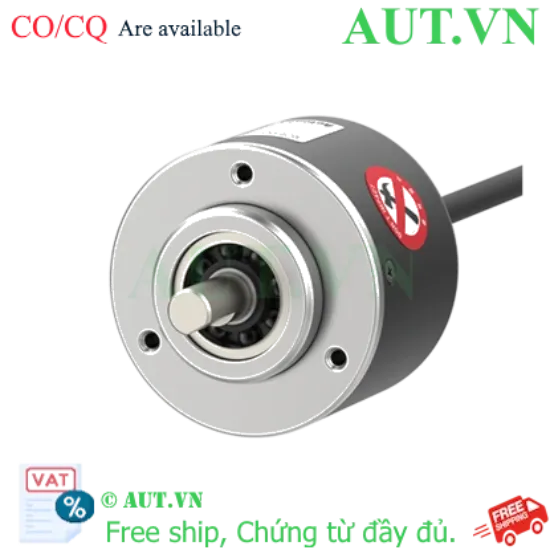

Encoder Autonics E50S8-5000-3-T-24: 5000 Xung, Trục 8mm, Ngõ ra Totem Pole - Chính hãng AUT VN

Độ phân giải siêu chính xác: 5000 xung/vòng (PPR) cho khả năng kiểm soát vị trí tuyệt đối.
Kết cấu bền bỉ: Trục đặc Ø8mm, thân Ø50mm chuẩn công nghiệp, chịu tải cao.
Tương thích linh hoạt: Ngõ ra Totem pole dễ dàng kết nối với mọi loại PLC (Siemens, Mitsubishi, Omron...).
Hiệu suất ổn định: Tần số đáp ứng 300kHz, nguồn cấp 12-24VDC, chuẩn bảo vệ IP50.
Uy tín đảm bảo: Hàng chính hãng Autonics, bảo hành dài hạn và hỗ trợ kỹ thuật từ AUT VN.

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: E50S8-5000-3-T-24

Tải xuống mẫu

Giá cũ: 4.018.800 ₫

Giá bán: 3.215.040 ₫

Số lượng:

Giới thiệu Encoder Autonics E50S8-5000-3-T-24

Encoder Autonics E50S8-5000-3-T-24 là bộ mã hóa vòng quay (Rotary Encoder) chuyên dụng thuộc dòng E50S Series nổi tiếng của Autonics. Với khả năng chuyển đổi chuyển động quay thành tín hiệu điện chính xác, sản phẩm này là linh kiện không thể thiếu trong các hệ thống đo lường tốc độ, vị trí và góc quay. Khi lựa chọn sản phẩm tại AUT VN, quý khách hàng hoàn toàn yên tâm về chất lượng chính hãng cùng giải pháp tối ưu hóa vận hành cho dây chuyền sản xuất.

Điểm nổi bật của Encoder Autonics E50S8

Độ phân giải cực cao: Với 5000 xung/vòng, thiết bị cho phép chia nhỏ góc quay đến mức tối đa, đáp ứng các yêu cầu khắt khe nhất về độ chính xác trong định vị.
Tín hiệu ổn định: Ngõ ra Totem pole giúp truyền tín hiệu đi xa hơn, chống nhiễu tốt và tương thích trực tiếp với các module đếm tốc độ cao của PLC.
Vật liệu cao cấp: Thân kim loại cứng cáp cùng trục Ø8mm được gia công chính xác, đảm bảo không bị rơ lắc trong quá trình vận hành tốc độ cao.
Tần số đáp ứng 300kHz: Cho phép theo dõi chính xác các chuyển động nhanh mà không xảy ra hiện tượng mất xung hay sai số tích lũy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E50S8-5000-3-T-24
Độ phân giải	5000 Ppr (Xung/vòng)
Đường kính trục	Ø8mm (Trục đặc)
Kiểu ngõ ra	Totem pole (A, B, Z)
Điện áp nguồn	12-24VDC ±5%
Tần số đáp ứng tối đa	300kHz
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	-10 đến 70°C
Độ ẩm cho phép	35-85% RH

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder E50S8-5000-3-T-24

Tối ưu hóa năng suất: Loại bỏ sai số trong đo lường, giúp máy móc vận hành chính xác, giảm tỷ lệ sản phẩm lỗi.
Độ bền công nghiệp: Thiết kế chịu lực tốt, giảm thiểu chi phí thay thế và thời gian dừng máy (down-time).
Lắp đặt dễ dàng: Kích thước chuẩn hóa giúp thay thế nhanh chóng cho các dòng encoder cùng phân khúc.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kết nối cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) để nối trục Encoder với trục máy. Tuyệt đối không nối cứng để tránh lực dọc trục làm hỏng vòng bi.
Bước 2: Đấu nối điện: Tuân thủ sơ đồ dây: Nâu (VCC 12-24V), Xanh (GND), Đen (Kênh A), Trắng (Kênh B), Cam (Kênh Z).
Bước 3: Kiểm tra nguồn: Cấp nguồn 24VDC ổn định. Sử dụng đồng hồ đo để kiểm tra tín hiệu xung đầu ra khi quay trục.
Bước 4: Cấu hình hệ thống: Thiết lập thông số 5000 xung/vòng trên PLC hoặc bộ đếm để hiển thị giá trị chính xác.

Sản phẩm sử dụng chung

Khớp nối mềm: Giảm rung chấn và bù sai lệch tâm trục.
PLC (Siemens, Mitsubishi, Omron): Bộ xử lý tín hiệu xung để điều khiển vị trí/tốc độ.
Bộ đếm xung Autonics: Giải pháp hiển thị số xung trực tiếp mà không cần lập trình PLC.
Màn hình HMI: Hiển thị thông số vận hành thời gian thực.

Ứng dụng thực tế

Máy CNC & Máy Tiện: Kiểm soát chính xác tọa độ dao cắt.
Cánh tay Robot: Định vị góc quay chính xác của các khớp nối servo.
Hệ thống Băng tải: Đo chiều dài vật liệu, kiểm soát tốc độ vận chuyển sản phẩm.
Máy đóng gói: Đồng bộ hóa tốc độ trục cuốn màng bao bì.

FAQ - Câu hỏi thường gặp

1. Encoder E50S8-5000-3-T-24 có dùng được cho nguồn 12V không?
Có, sản phẩm hỗ trợ dải điện áp rộng từ 12-24VDC.

2. Ngõ ra Totem pole khác gì với Open Collector?
Totem pole có khả năng kéo tín hiệu lên cao và xuống thấp mạnh hơn, cho phép truyền tín hiệu xa hơn và đáp ứng tần số cao hơn.

3. Tại sao tôi thấy xung bị nhiễu khi chạy máy?
Có thể do dây tín hiệu không có lớp bọc kim (shield). Bạn nên dùng dây xoắn đôi có bọc kim và nối đất để chống nhiễu.

4. Ý nghĩa của 5000 xung/vòng là gì?
Khi trục quay đủ 1 vòng (360 độ), Encoder sẽ phát ra 5000 xung. Độ phân giải mỗi xung tương đương 0.072 độ.

5. Pha Z dùng để làm gì?
Pha Z phát ra 1 xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của máy.

6. Tôi có thể lắp Encoder này ngoài trời không?
Với chuẩn IP50, máy chống bụi cơ bản. Bạn nên lắp trong tủ điện hoặc có nắp che để tránh nước và bụi bẩn xâm nhập.

7. Lắp đặt sai khớp nối có ảnh hưởng gì không?
Có, nếu nối cứng hoặc lệch tâm quá nhiều sẽ gây lực ép lên vòng bi, dẫn đến mòn nhanh hoặc gãy trục.
