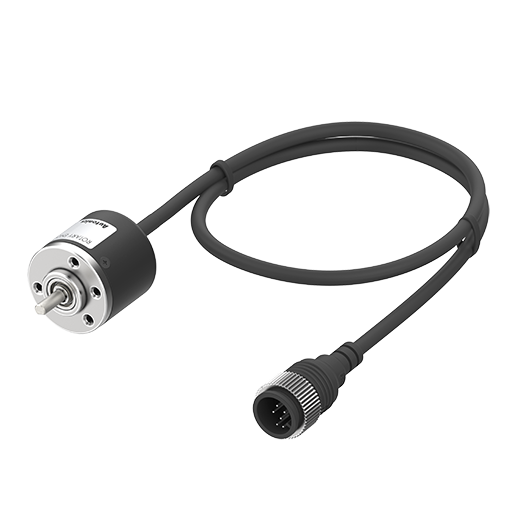

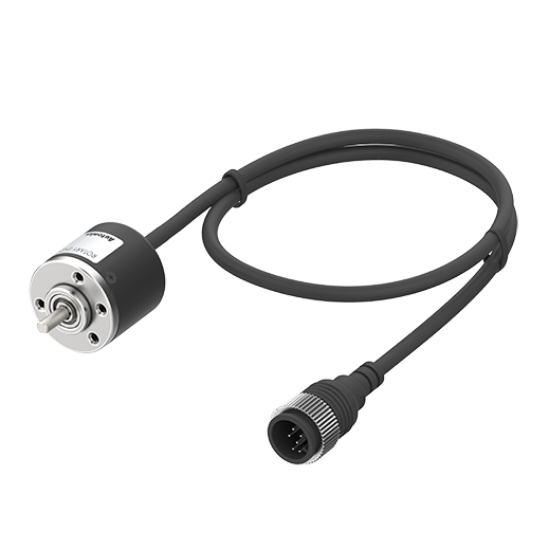

Encoder Autonics E30S4-1024-3-T-24-C | 1024 Xung, Trục 4mm, Ngõ Ra Totem Pole | AUT VN

Độ phân giải cực cao: 1024 xung/vòng (P/R) giúp định vị và kiểm soát tốc độ chính xác tuyệt đối.
Ngõ ra Totem Pole: Tín hiệu mạnh mẽ, chống nhiễu vượt trội, tương thích hoàn hảo với các dòng PLC cao cấp.
Thiết kế chuẩn công nghiệp: Thân Ø30mm, trục Ø4mm bền bỉ, vỏ hợp kim đạt chuẩn IP50.
Điện áp linh hoạt: Hoạt động ổn định trong dải nguồn 12-24VDC.
Hàng chính hãng AUT VN: Cam kết chất lượng, hỗ trợ kỹ thuật chuyên sâu và bảo hành dài hạn.

nhà chế tạo: Autonics

SKU: E30S4-1024-3-T-24-C

Giá cũ: 2.070.300 ₫

Giá bán: 1.854.000 ₫

Giới thiệu về Encoder Autonics E30S4-1024-3-T-24-C

Encoder Autonics E30S4-1024-3-T-24-C là dòng cảm biến vòng quay tương đối (Incremental Rotary Encoder) cao cấp, được thiết kế để giải quyết bài toán kiểm soát chuyển động chính xác trong tự động hóa. Với độ phân giải 1024 xung/vòng, thiết bị cho phép chia nhỏ vòng quay thành các phân đoạn cực nhỏ, giúp hệ thống phản hồi vị trí và tốc độ một cách tinh vi. Tại AUT VN, chúng tôi mang đến giải pháp Encoder Autonics chính hãng, giúp doanh nghiệp tối ưu hóa dây chuyền sản xuất và loại bỏ sai số cơ khí.

Điểm nổi bật của sản phẩm

Độ phân giải 1024 P/R: Mang lại khả năng phản hồi dữ liệu chi tiết, lý tưởng cho các ứng dụng yêu cầu độ chính xác cao về vị trí.
Công nghệ ngõ ra Totem Pole (Push-Pull): Khác biệt hoàn toàn với ngõ ra Open Collector thông thường, ngõ ra Totem Pole giúp truyền tín hiệu ổn định ở khoảng cách xa, không cần điện trở kéo (pull-up resistor) và khả năng chống nhiễu điện từ (EMI) cực tốt.
Kết cấu cơ khí bền bỉ: Trục Ø4mm bằng thép không gỉ kết hợp với thân Ø30mm chắc chắn, đảm bảo tuổi thọ thiết bị trong môi trường vận hành liên tục.
Tương thích đa nền tảng: Dễ dàng kết nối và tích hợp vào hệ thống điều khiển của Siemens, Mitsubishi, Omron, Keyence...

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E30S4-1024-3-T-24-C
Loại Encoder	Incremental (Tương đối)
Độ phân giải	1024 xung/vòng (P/R)
Đường kính trục	Ø4mm (Trục nhô)
Đường kính thân	Ø30mm
Loại ngõ ra	Totem Pole (Push-Pull)
Tín hiệu đầu ra	Pha A, B, Z
Điện áp nguồn	12 - 24VDC (±5%)
Tần số đáp ứng tối đa	300kHz
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 50°C
Chất liệu trục	Thép không gỉ

Lợi ích khi sử dụng Encoder Autonics E30S4

Lựa chọn sản phẩm từ AUT VN, quý khách hàng sẽ nhận được những giá trị vượt trội:

Nâng cao hiệu suất: Độ chính xác cao giúp giảm tỷ lệ phế phẩm do sai lệch vị trí hoặc tốc độ.
Tiết kiệm chi phí: Ngõ ra Totem Pole giúp giảm bớt linh kiện phụ trợ và giảm thiểu rủi ro hỏng hóc do nhiễu tín hiệu.
Vận hành ổn định: Thiết bị chịu được môi trường công nghiệp khắc nghiệt, giúp giảm thời gian dừng máy (down-time) để bảo trì.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra lắp đặt: Đảm bảo trục của thiết bị truyền động và trục Encoder phải đồng tâm tuyệt đối để tránh làm hỏng vòng bi.
Bước 2: Sử dụng khớp nối: Lắp đặt khớp nối mềm (Flexible Coupling) chuyên dụng cho trục 4mm để triệt tiêu rung động.
Bước 3: Đấu nối nguồn: Kết nối nguồn 12-24VDC theo đúng sơ đồ kỹ thuật của Autonics.
Bước 4: Kết nối tín hiệu: Đấu các pha A, B, Z vào cổng High Speed Counter của PLC.
Bước 5: Cấu hình phần mềm: Thiết lập thông số đếm xung trên PLC với giá trị 1024 xung/vòng.
Bước 6: Kiểm tra chiều quay: Vận hành ở tốc độ thấp để xác nhận chiều tăng/giảm xung trước khi chạy tự động.

Sản phẩm sử dụng chung và phụ kiện khuyến nghị

Để hệ thống vận hành hoàn hảo, AUT VN khuyên dùng kèm:

Khớp nối mềm (Flexible Coupling) Ø4mm: Bảo vệ trục Encoder khỏi lệch tâm.
Bộ nguồn DC 24V: Nguồn sạch giúp tín hiệu xung không bị nhiễu.
Cáp tín hiệu chống nhiễu (Shielded Cable): Đặc biệt quan trọng khi lắp đặt gần biến tần.
PLC tốc độ cao: Siemens S7-1200 hoặc Mitsubishi FX5U để xử lý xung nhanh.

Ứng dụng thực tế của sản phẩm

Máy đóng gói & Chiết rót: Định vị chính xác điểm cắt bao bì và vị trí rót chất lỏng.
Hệ thống băng tải: Kiểm soát tốc độ băng chuyền và đo lường quãng đường di chuyển.
Máy CNC & Robot: Phản hồi vị trí cho các cơ cấu chuyển động chính xác.
Máy in công nghiệp: Đồng bộ hóa tốc độ cuộn giấy và kiểm soát độ căng màng.

Câu hỏi thường gặp (FAQ)

1. Encoder E30S4-1024-3-T-24-C có tương thích với PLC Siemens không?
Có, ngõ ra Totem Pole cung cấp mức điện áp rõ ràng, cực kỳ tương thích với các module High Speed Counter của Siemens S7-1200/1500.

2. Tại sao tôi nên chọn ngõ ra Totem Pole thay vì Open Collector?
Ngõ ra Totem Pole có khả năng tự đẩy và kéo tín hiệu, cho tốc độ đáp ứng nhanh hơn, tín hiệu mạnh hơn và không cần điện trở kéo ngoài, giúp chống nhiễu tốt hơn.

3. Độ phân giải 1024 xung có ý nghĩa gì?
Nó có nghĩa là mỗi vòng quay của trục sẽ tạo ra 1024 xung điện. Độ phân giải càng cao, khả năng chia nhỏ góc quay để đo lường càng chính xác.

4. Tôi có cần dùng khớp nối khi lắp đặt không?
Rất cần thiết. Việc dùng khớp nối mềm giúp hấp thụ rung động và tránh làm lệch tâm trục, giúp tăng tuổi thọ cho Encoder.

5. Sản phẩm này có thể chịu được môi trường ẩm không?
Với chuẩn IP50, thiết bị chống được bụi nhưng không chống nước. Bạn cần lắp đặt ở nơi khô ráo, tránh nước bắn trực tiếp.

6. Điện áp hoạt động chính xác là bao nhiêu?
Thiết bị hỗ trợ dải rộng từ 12VDC đến 24VDC (sai số cho phép ±5%).

7. Pha Z trên Encoder dùng để làm gì?
Pha Z phát ra một xung duy nhất trong mỗi vòng quay, thường dùng để xác định điểm gốc (Home) cho hệ thống.

8. Làm thế nào để mua hàng chính hãng tại AUT VN?
Quý khách có thể đặt hàng trực tiếp qua website aut.vn hoặc liên hệ hotline để được tư vấn và nhận chứng chỉ CO/CQ đầy đủ.

9. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, chúng tôi hỗ trợ kỹ thuật về đấu nối, cấu hình PLC và xử lý sự cố qua Zalo/Điện thoại miễn phí.

10. Thời gian giao hàng như thế nào?
Hàng luôn sẵn kho tại AUT VN. Giao nhanh trong ngày tại nội thành TP.HCM và giao toàn quốc từ 2-3 ngày.

11. Encoder này có dùng được cho động cơ bước không?
Hoàn toàn được, nó thường được dùng làm thiết bị phản hồi vị trí cho các hệ thống điều khiển động cơ bước hoặc servo đơn giản.

12. Nếu tín hiệu bị nhiễu, tôi cần làm gì?
Hãy kiểm tra lại việc sử dụng cáp chống nhiễu, đảm bảo tiếp địa (grounding) tốt và tách xa cáp tín hiệu khỏi cáp nguồn động lực.
