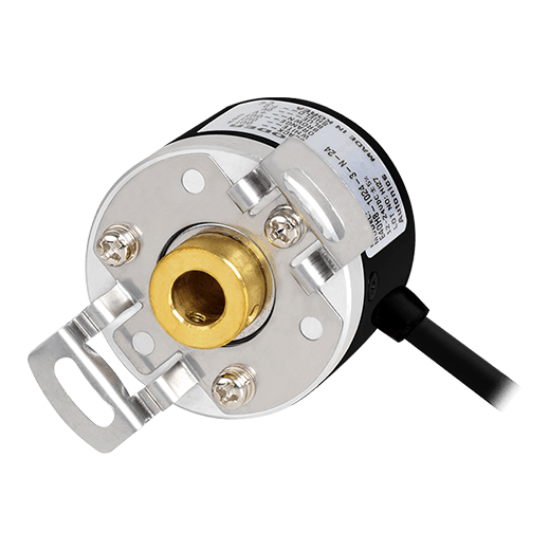

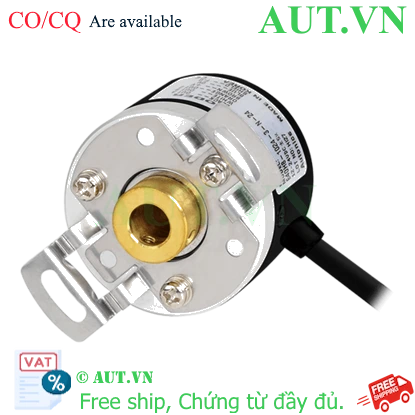

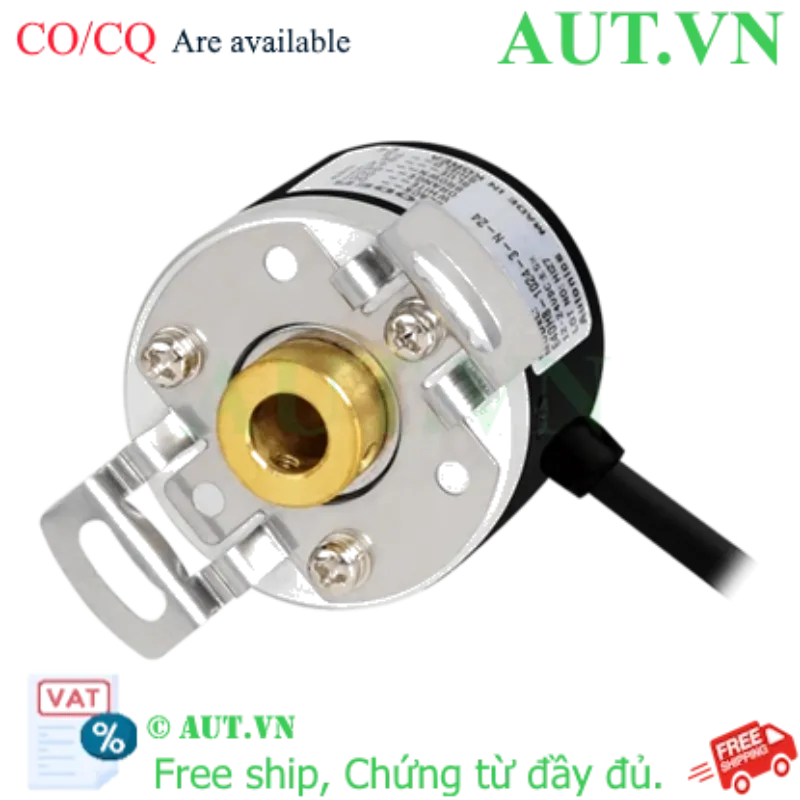

Encoder Autonics E40H12-360-3-T-24 | Trục Rỗng Ø12mm, 360 P/R, Ngõ Ra Totem Pole - AUT VN

Thương hiệu: Autonics (Hàn Quốc)
Model: E40H12-360-3-T-24
Độ phân giải: 360 xung/vòng (P/R) - Độ chính xác cao
Kiểu trục: Trục rỗng (Hollow Shaft) Ø12mm - Lắp đặt trực tiếp, tiết kiệm không gian
Ngõ ra: Totem Pole (A, B, Z) - Tương thích trực tiếp với PLC/Counter
Nguồn cấp: 12-24VDC ±5% - Linh hoạt cho hệ thống công nghiệp
Tiêu chuẩn bảo vệ: IP50 - Chống bụi hiệu quả

nhà chế tạo: Autonics

SKU: E40H12-360-3-T-24

Giá cũ: 3.760.800 ₫

Giá bán: 3.008.640 ₫

Cảm biến Encoder Autonics E40H12-360-3-T-24: Giải Pháp Đo Lường Vòng Quay Chính Xác Tuyệt Đối

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác vị trí và tốc độ quay là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Cảm biến Encoder Autonics E40H12-360-3-T-24 là thiết bị mã hóa vòng quay tăng dần (Incremental Rotary Encoder) cao cấp. Với thiết kế trục rỗng thông minh, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư cần sự gọn nhẹ nhưng vẫn đảm bảo độ tin cậy tối đa trong môi trường công nghiệp khắt khe.

Điểm Nổi Bật Của E40H12-360-3-T-24

Thiết kế trục rỗng (Hollow Shaft) Ø12mm: Đây là ưu điểm vượt trội, cho phép lắp đặt trực tiếp xuyên qua trục máy mà không cần qua khớp nối (coupling), giúp loại bỏ sai số do độ lệch trục và tiết kiệm tối đa không gian lắp đặt.
Độ phân giải 360 P/R: Cung cấp 360 xung cho mỗi vòng quay, đảm bảo hệ thống điều khiển nắm bắt chính xác góc quay và vận tốc thực tế của thiết bị.
Công nghệ ngõ ra Totem Pole: Tín hiệu đẩy-kéo mạnh mẽ, giúp tương thích trực tiếp với các bộ điều khiển PLC, bộ đếm mà không cần lắp thêm điện trở kéo lên (pull-up resistor), giúp giảm nhiễu và đơn giản hóa việc đấu nối.
Độ bền chuẩn công nghiệp: Với tiêu chuẩn IP50 và khả năng chịu nhiệt tốt, sản phẩm vận hành ổn định, giảm thiểu tối đa thời gian dừng máy (downtime) ngoài ý muốn.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật chi tiết Autonics E40H12-360-3-T-24
Model	E40H12-360-3-T-24
Loại Encoder	Incremental (Quay tăng dần)
Đường kính trục (Hollow Shaft)	Ø12mm
Độ phân giải	360 P/R (Xung/Vòng)
Điện áp nguồn cấp	12-24VDC ±5%
Pha ngõ ra	A, B, Z
Kiểu ngõ ra (Output)	Totem pole
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5,000 rpm
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Kết nối	Cáp hướng tâm (Radial cable)

Lợi Ích Khi Lựa Chọn E40H12-360-3-T-24 cho Hệ Thống

Nâng cao độ chính xác: Loại bỏ sai số cơ khí nhờ thiết kế trục rỗng, giúp kiểm soát vị trí cánh tay robot hoặc băng tải chính xác đến từng độ.
Tối ưu chi phí đầu tư: Giảm chi phí mua phụ kiện khớp nối và giảm thời gian lắp đặt, vận hành cho doanh nghiệp.
Vận hành ổn định: Linh kiện cao cấp từ Autonics giúp thiết bị chống nhiễu cực tốt, hoạt động bền bỉ trong môi trường nhà xưởng nhiều bụi bẩn.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1: Chuẩn bị trục máy: Kiểm tra trục máy cần lắp có đúng đường kính Ø12mm không. Vệ sinh sạch sẽ bề mặt trục, đảm bảo không có gờ hoặc rỉ sét.
Bước 2: Lắp đặt cơ khí: Luồn trục máy xuyên qua lỗ rỗng của Encoder. Sử dụng vít hãm (set screw) để cố định chặt Encoder vào trục, tránh hiện tượng trượt khi khởi động.
Bước 3: Đấu nối điện: Kết nối nguồn 12-24VDC. Đấu nối các dây pha A, B và Z vào module High Speed Counter của PLC hoặc bộ đếm xung theo sơ đồ kỹ thuật của hãng.
Bước 4: Kiểm tra & Cấu hình: Quay trục và kiểm tra tín hiệu xung trên PLC. Thiết lập thông số 360 P/R trong phần mềm điều khiển để tính toán quãng đường hoặc tốc độ thực tế.

Sản phẩm sử dụng chung với thiết bị nào? (isRelatedTo)

Để tối ưu hóa hiệu suất đo lường, E40H12-360-3-T-24 thường được tích hợp cùng:

Bộ điều khiển PLC: Các dòng Siemens S7-1200, Mitsubishi FX5U, Omron CP1H... để xử lý tín hiệu xung tốc độ cao.
Bộ đếm xung Digital Counter: Các dòng counter Autonics (như dòng CT series) để hiển thị giá trị số trực tiếp.
Biến tần (Inverter): Sử dụng làm phản hồi (feedback) để điều khiển vòng kín (closed-loop) cho động cơ.
Màn hình HMI: Để giám sát tốc độ quay và vị trí thực tế theo thời gian thực.

Ứng dụng thực tế (Application)

Ngành đóng gói: Đo chiều dài màng phim, kiểm soát vị trí cắt bao bì chính xác.
Hệ thống băng tải: Đo tốc độ di chuyển của sản phẩm, định vị vị trí dừng của pallet trên dây chuyền.
Máy CNC & Máy công cụ: Kiểm soát góc quay của bàn máy, trục xoay hoặc vị trí phôi.
Robot công nghiệp: Xác định vị trí chính xác của các khớp quay trong cánh tay robot.

Câu hỏi thường gặp (FAQ)

1. Encoder E40H12-360-3-T-24 là loại nào?
Đây là Encoder quay tăng dần (Incremental) với thiết kế trục rỗng Ø12mm, chuyên dùng để đo tốc độ và vị trí tương đối của trục quay.

2. Sự khác biệt giữa ngõ ra Totem pole và Open Collector là gì?
Totem pole có khả năng tự kéo tín hiệu lên mức cao và xuống mức thấp, không cần điện trở kéo lên (pull-up), giúp tốc độ đáp ứng nhanh hơn và tín hiệu sạch hơn.

3. Tôi có thể cấp nguồn 12V cho thiết bị này không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp rộng từ 12VDC đến 24VDC (sai số ±5%).

4. Chỉ số IP50 có ý nghĩa gì trong nhà xưởng?
IP50 bảo vệ thiết bị khỏi bụi bẩn xâm nhập. Bạn nên lắp đặt ở nơi khô ráo, tránh tiếp xúc trực tiếp với tia nước hoặc hơi nước mạnh.

5. Độ phân giải 360 P/R ảnh hưởng thế nào đến độ chính xác?
Nghĩa là mỗi vòng quay tạo ra 360 xung. Với 360 P/R, hệ thống có thể nhận biết sự thay đổi góc quay ở mức 1 độ.

6. Pha Z (Index pulse) dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, cực kỳ hữu ích để thiết lập điểm gốc (Home) cho máy móc.

7. Làm sao để kiểm tra chiều quay của encoder?
Dựa vào sự lệch pha 90 độ giữa pha A và B. Tùy vào pha nào dẫn trước mà PLC sẽ xác định được chiều quay thuận hay nghịch.

8. Tại sao nên mua Encoder Autonics tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, đầy đủ CO/CQ, bảo hành uy tín và hỗ trợ kỹ thuật chuyên sâu cho khách hàng.

9. Tôi có thể thay đổi độ phân giải của encoder này không?
Không, độ phân giải được cố định bởi cấu trúc đĩa mã hóa bên trong sản phẩm.

10. Thời gian giao hàng tại khu vực TP.HCM là bao lâu?
AUT VN luôn có sẵn hàng trong kho, hỗ trợ giao hàng nhanh chóng trong vòng 24h-48h tại TP.HCM.

Cam Kết Chất Lượng từ AUT VN

Với hệ sinh thái hơn 35.000 sản phẩm tự động hóa, AUT VN tự hào là đơn vị phân phối uy tín:

100% Hàng Chính Hãng Autonics Việt Nam.
Xuất hóa đơn VAT đầy đủ, minh bạch.
Cung cấp CO/CQ đầy đủ cho dự án.
Hỗ trợ kỹ thuật, hướng dẫn cài đặt miễn phí trọn đời sản phẩm.
