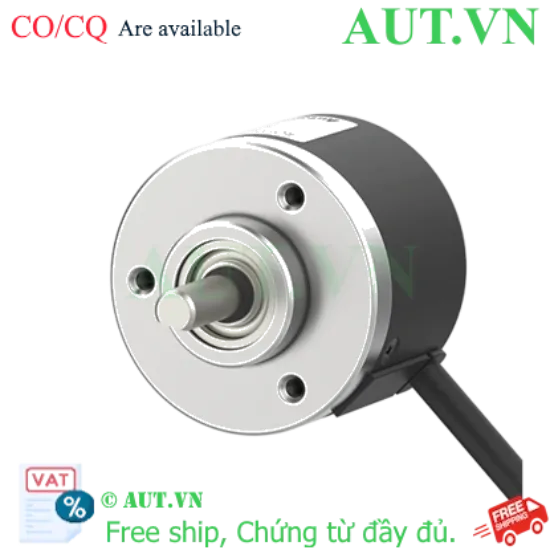

Giới thiệu về Encoder Autonics E40S6-1000-3-N-5
Encoder Autonics E40S6-1000-3-N-5 là dòng cảm biến vòng quay tăng dần (Incremental Encoder) cao cấp, được thiết kế chuyên dụng để đo lường tốc độ, vị trí và góc quay trong các hệ thống tự động hóa chính xác. Với độ phân giải 1000 xung/vòng và thiết kế trục Ø6mm chắc chắn, sản phẩm đảm bảo sự ổn định vượt trội ngay cả trong môi trường công nghiệp khắc nghiệt. Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm chính hãng Autonics với đầy đủ chứng nhận CO/CQ, giúp doanh nghiệp yên tâm về chất lượng và hiệu suất vận hành.
Điểm nổi bật của Encoder E40S6-1000-3-N-5
- Độ chính xác vượt trội: Với 1000 xung trên mỗi vòng quay, thiết bị cung cấp dữ liệu phản hồi cực kỳ chi tiết, giảm thiểu tối đa sai số trong quá trình kiểm soát chuyển động.
- Tương thích hệ thống rộng rãi: Ngõ ra NPN Open Collector giúp việc kết nối với các bộ điều khiển PLC phổ biến như Mitsubishi, Siemens, Delta, Omron trở nên đơn giản và nhanh chóng.
- Thiết kế bền bỉ chuẩn công nghiệp: Vỏ hợp kim nhôm cao cấp giúp chống nhiễu điện từ hiệu quả, kết hợp cùng trục thép không gỉ Ø6mm đảm bảo tuổi thọ cao.
- Khả năng đáp ứng tốc độ cao: Với tần số đáp ứng lên đến 300kHz, Encoder đảm bảo không xảy ra tình trạng mất xung khi hệ thống vận hành ở tốc độ lớn.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết thông số |
|---|
| Model | E40S6-1000-3-N-5 |
| Loại Encoder | Incremental (Vòng quay tăng dần) |
| Độ phân giải | 1000 P/R (xung/vòng) |
| Đường kính trục | Ø6mm (Trục lồi - Shaft type) |
| Điện áp nguồn | 5VDC ±5% |
| Kiểu ngõ ra | NPN Open Collector (Pha A, B, Z) |
| Tần số đáp ứng | Tối đa 300kHz |
| Tốc độ quay tối đa | 5000 rpm (vòng/phút) |
| Cấp bảo vệ | IP50 |
| Nhiệt độ vận hành | -10°C đến 50°C |
Lợi ích khi sử dụng sản phẩm
- Tối ưu hóa quy trình sản xuất: Kiểm soát chính xác vị trí và tốc độ giúp giảm tỷ lệ sản phẩm lỗi (NG), nâng cao năng suất lao động.
- Tiết kiệm chi phí vận hành: Độ bền cao và khả năng chống nhiễu tốt giúp giảm tần suất bảo trì và thay thế thiết bị.
- Dễ dàng tích hợp: Kích thước chuẩn công nghiệp giúp việc thay thế hoặc lắp đặt mới vào hệ thống hiện có cực kỳ thuận tiện.
Hướng dẫn lắp đặt và vận hành (How-to)
- Lắp đặt cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) phù hợp với trục Ø6mm để nối Encoder với trục động cơ, nhằm triệt tiêu rung động và hiện tượng lệch tâm.
- Đấu nối điện: Kết nối nguồn 5VDC chính xác. Sử dụng cáp bọc kim (shielded cable) và nối đất lớp bọc kim để chống nhiễu tín hiệu A, B, Z.
- Cấu hình PLC: Cài đặt phần mềm PLC ở chế độ nhận xung NPN và thiết lập tham số đếm là 1000 xung/vòng.
- Kiểm tra vận hành: Cho thiết bị quay ở tốc độ thấp trước để kiểm tra tính đồng bộ của tín hiệu, sau đó mới tăng dần lên tốc độ làm việc thực tế.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu quả tối ưu, AUT VN khuyến nghị quý khách nên sử dụng kèm các thiết bị sau:
- Khớp nối mềm Ø6mm: Giúp bảo vệ vòng bi Encoder khỏi lực tác động không đều.
- Bộ nguồn DC 5V chuyên dụng: Đảm bảo dòng điện sạch, ổn định để tránh nhiễu tín hiệu xung.
- Bộ đếm xung kỹ thuật số (Digital Counter) Autonics: Dùng để hiển thị trực quan số xung khi không sử dụng PLC.
Ứng dụng thực tế (PropertyValue)
Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Máy đóng gói tự động: Kiểm soát chiều dài màng bao bì và định vị điểm cắt chính xác.
- Hệ thống băng tải công nghiệp: Đo tốc độ truyền tải và đếm số lượng sản phẩm trên chuyền.
- Máy in và máy cắt: Điều khiển vị trí chính xác của vật liệu in/cắt theo thời gian thực.
- Robot và cánh tay máy: Xác định góc quay và vị trí của các khớp nối cơ khí.
Câu hỏi thường gặp (FAQ)
1. Encoder E40S6-1000-3-N-5 dùng nguồn bao nhiêu Vol?
Thiết bị sử dụng nguồn 5VDC ±5%. Lưu ý tuyệt đối không cấp nguồn 24V vì sẽ làm hỏng mạch điện tử ngay lập tức.
2. Ngõ ra NPN Open Collector có dùng được cho PLC Siemens không?
Có, ngõ ra NPN rất phổ biến và tương thích tốt với hầu hết các dòng PLC hiện nay (Mitsubishi, Siemens, Delta...) khi cấu hình đúng chế độ nhận tín hiệu.
3. Tại sao tôi nên chọn độ phân giải 1000 P/R?
1000 P/R là thông số tiêu chuẩn giúp kỹ thuật viên tính toán khoảng cách, tốc độ và vị trí một cách dễ dàng theo hệ thập phân mà không cần quy đổi phức tạp.
4. Cấp bảo vệ IP50 có thể lắp ở nơi ẩm ướt không?
Không nên. IP50 chỉ có khả năng chống bụi. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo để đảm bảo tuổi thọ thiết bị.
5. Tôi có thể thay trục 6mm bằng trục 8mm được không?
Không, model này được thiết kế cố định với trục Ø6mm. Nếu cần trục 8mm, quý khách vui lòng chọn các model khác của Autonics.
6. Làm thế nào để xử lý khi tín hiệu xung bị nhảy hoặc mất?
Hãy kiểm tra lại việc nối đất dây bọc kim (shield) và đảm bảo khớp nối không bị lệch tâm gây rung động cơ khí.
7. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Có, tất cả sản phẩm do AUT VN cung cấp đều là hàng chính hãng, đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
8. Tốc độ 5000 rpm là chạy liên tục được không?
5000 rpm là tốc độ tối đa. Để đảm bảo độ bền cao nhất cho vòng bi, chúng tôi khuyên dùng ở mức 70-80% tốc độ này.
9. Làm sao để phân biệt hàng chính hãng Autonics?
Hàng chính hãng có tem nhãn sắc nét, mã model rõ ràng và được phân phối bởi các đại lý uy tín như AUT VN.
10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ quý khách về lắp đặt, đấu nối và xử lý sự cố.
Nguồn thông tin tra cứu: Autonics Official Website
