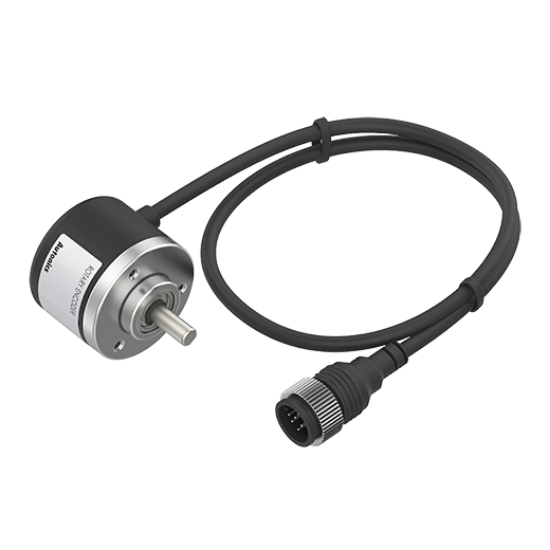

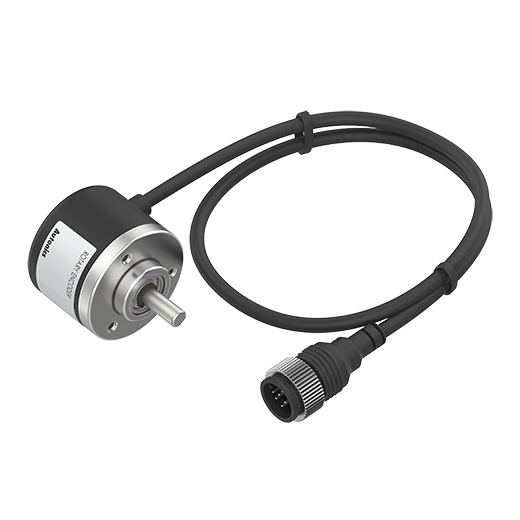

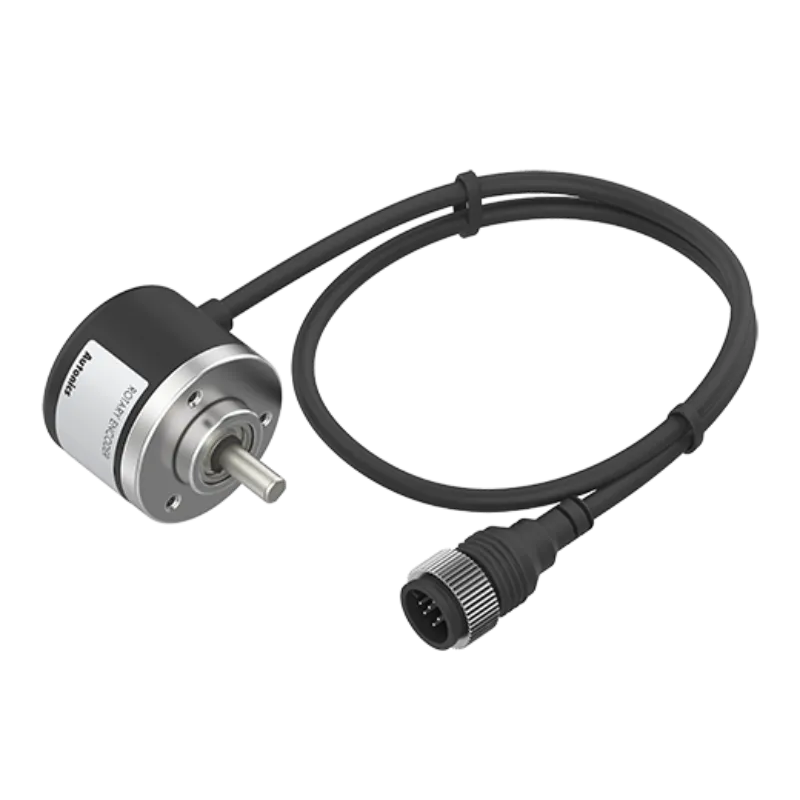

Cảm biến Encoder Autonics E40S6-1800-3-N-24-C - 1800 P/R, Trục 6mm, Ngõ ra NPN

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Ngõ ra: NPN Open Collector (Pha A, B, Z)
  • Điện áp nguồn: 12-24VDC
  • Đường kính trục: Ø6mm
  • Kết nối: Loại giắc cắm xuyên tâm
nhà chế tạo: Autonics
SKU: E40S6-1800-3-N-24-C
Giá cũ: 3.109.650 ₫
2.487.720 ₫

Giới thiệu về Cảm biến Encoder Autonics E40S6-1800-3-N-24-C

Cảm biến Encoder Autonics E40S6-1800-3-N-24-C là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để chuyển đổi chuyển động cơ học thành tín hiệu điện xung. Với độ phân giải 1800 xung/vòng, sản phẩm này là lựa chọn lý tưởng cho các hệ thống tự động hóa yêu cầu kiểm soát vị trí và tốc độ khắt khe. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và độ tin cậy tuyệt đối cho dây chuyền sản xuất của bạn.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Độ phân giải 1800 P/R giúp theo dõi vị trí quay với sai số cực thấp.
  • Thiết kế bền bỉ: Trục Ø6mm chắc chắn, tiêu chuẩn bảo vệ IP50 chống bụi, phù hợp môi trường công nghiệp.
  • Tương thích rộng: Ngõ ra NPN mạch thu hở dễ dàng kết nối với hầu hết các dòng PLC phổ biến hiện nay.
  • Hoạt động ổn định: Tần số đáp ứng lên đến 300kHz, đảm bảo tín hiệu mượt mà ngay cả ở tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩmE40S6-1800-3-N-24-C
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (Xung/Vòng)
Đường kính trụcØ6mm
Ngõ ra điều khiểnNPN mạch thu hở (Open Collector)
Pha ngõ raA, B, Z
Nguồn cấp12-24VDC ±5%
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Loại kết nốiGiắc cắm xuyên tâm
Cấu trúc bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 120g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E40S6

  • Tăng năng suất: Giảm thiểu sai sót trong đo lường vị trí, giúp máy móc vận hành chính xác hơn.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt nhờ tiêu chuẩn chế tạo khắt khe của Autonics.
  • Lắp đặt nhanh chóng: Thiết kế chuẩn công nghiệp, dễ dàng thay thế cho các dòng encoder cũ cùng thông số.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra nguồn điện: Đảm bảo nguồn cấp nằm trong khoảng 12-24VDC để tránh làm hỏng thiết bị.
  2. Lắp đặt cơ khí: Sử dụng khớp nối (Coupling) Ø6mm để kết nối trục encoder với trục động cơ/máy, tránh lực tác động trực tiếp lên trục sensor.
  3. Đấu nối dây: Kết nối các pha A, B, Z vào bộ đếm xung hoặc PLC theo sơ đồ đấu nối NPN.
  4. Cấu hình: Thiết lập thông số đếm xung trên PLC tương ứng với 1800 P/R.
  5. Vận hành thử: Quay trục chậm để kiểm tra chiều xung và độ chính xác trước khi chạy tốc độ cao.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

  • Hệ thống băng tải: Đo tốc độ băng chuyền và định vị sản phẩm.
  • Máy CNC và cánh tay Robot: Kiểm soát góc quay và vị trí chính xác của các trục.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các trục cuốn màng và trục kéo sản phẩm.
  • Thiết bị dệt may: Kiểm soát chiều dài vải và số vòng quay của trục sợi.

Câu hỏi thường gặp (FAQ)

1. E40S6-1800-3-N-24-C là loại encoder gì?
Đây là encoder quay (rotary encoder) dạng trục đặc, độ phân giải 1800 xung/vòng, ngõ ra NPN, nguồn 12-24VDC.

2. Ý nghĩa của thông số 1800 P/R là gì?
P/R (Pulses per Revolution) nghĩa là trong một vòng quay 360 độ, cảm biến sẽ phát ra 1800 xung điện.

3. Ngõ ra NPN Open Collector là gì?
Đây là kiểu ngõ ra thu hở NPN, tín hiệu sẽ được kéo xuống mức 0V khi kích hoạt, thường dùng cho PLC có ngõ vào kéo lên (Pull-up).

4. Sản phẩm có bao gồm khớp nối không?
Khớp nối Ø6mm và Ø8mm được bán riêng, quý khách vui lòng liên hệ AUT VN để đặt mua kèm.

5. Thiết bị này có chống nước không?
Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không chống nước. Cần lắp đặt trong môi trường khô ráo.

6. Tôi có thể dùng nguồn 5V cho model này không?
Không, model này yêu cầu nguồn 12-24VDC. Nếu dùng 5V, vui lòng tham khảo model E40S6-1800-3-N-5-C.

7. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và chiều quay. Pha Z là xung zero, xuất hiện một lần mỗi vòng quay để xác định điểm gốc.

8. Tần số đáp ứng 300kHz có ý nghĩa gì?
Nó cho biết tốc độ xử lý tín hiệu tối đa của encoder. Nếu quay quá nhanh khiến tần số xung vượt 300kHz, PLC có thể bị mất xung.

9. Sản phẩm này bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

10. AUT VN có hỗ trợ lắp đặt không?
Có, AUT VN miễn phí hỗ trợ tư vấn cài đặt và hướng dẫn sử dụng cho khách hàng.
