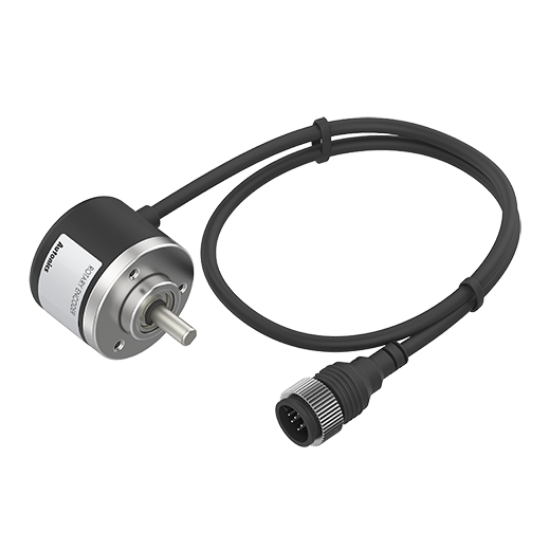

Cảm biến Encoder Autonics E40S6-1800-3-T-24-C | 1800 Xung, Trục 6mm, Ngõ ra Totem Pole

  • Độ phân giải: 1800 xung/vòng (PPR)
  • Điện áp nguồn: 12...24VDC
  • Ngõ ra: Totem Pole (Pha A, B, Z)
  • Đường kính trục: Ø6mm (Loại trục đặc)
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E40S6-1800-3-T-24-C
Giá cũ: 3.109.650 ₫
2.487.720 ₫

Giới thiệu về Cảm biến Encoder Autonics E40S6-1800-3-T-24-C

Cảm biến Encoder Autonics E40S6-1800-3-T-24-C là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để cung cấp phản hồi vị trí và tốc độ cho các hệ thống điều khiển tự động hóa công nghiệp. Với độ phân giải 1800 xung/vòng và ngõ ra Totem Pole, sản phẩm đảm bảo tín hiệu truyền tải ổn định, giảm nhiễu và tương thích tốt với nhiều loại PLC và bộ điều khiển hiện nay.

Điểm nổi bật của Encoder Autonics E40S6-1800-3-T-24-C

  • Độ chính xác vượt trội: Độ phân giải 1800 P/R cho phép kiểm soát vị trí chi tiết và chính xác.
  • Ngõ ra Totem Pole: Khả năng truyền tín hiệu mạnh mẽ, không cần điện trở kéo lên, giúp đơn giản hóa thiết kế mạch.
  • Thiết kế bền bỉ: Cấu trúc bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp từ -10 đến 70℃.
  • Lắp đặt dễ dàng: Trục đặc Ø6mm phổ biến, dễ dàng kết nối với các loại khớp nối tiêu chuẩn.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE40S6-1800-3-T-24-C
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Đường kính trụcØ6mm
Ngõ ra điều khiểnTotem pole (Pha A, B, Z)
Nguồn cấp12-24VDC ±5%
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiGiắc cắm xuyên tâm
Cấp bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 120g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E40S6-1800-3-T-24-C

  • Tối ưu hóa hiệu suất: Giúp hệ thống vận hành mượt mà hơn nhờ khả năng phản hồi chính xác tốc độ thực tế.
  • Giảm thiểu sai số: Độ phân giải cao giúp loại bỏ các sai số tích lũy trong quá trình vận hành máy móc.
  • Tiết kiệm chi phí bảo trì: Độ bền cao và tiêu chuẩn IP50 giúp giảm tần suất thay thế thiết bị.
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được miễn phí hỗ trợ cài đặt và sử dụng.

Hướng dẫn sử dụng và lắp đặt (How to)

  1. Bước 1: Lắp đặt cơ khí: Sử dụng khớp nối chuẩn Ø6mm để kết nối trục của Encoder với trục động cơ hoặc trục máy. Đảm bảo trục được căn chỉnh thẳng hàng để tránh rung lắc.
  2. Bước 2: Đấu nối điện: Kết nối nguồn cấp 12-24VDC đúng cực tính. Đấu nối các pha A, B, Z vào bộ đếm hoặc PLC theo sơ đồ chân của hãng.
  3. Bước 3: Cấu hình PLC: Thiết lập kiểu ngõ ra là Totem Pole và cài đặt số xung/vòng là 1800 trong phần mềm điều khiển.
  4. Bước 4: Kiểm tra vận hành: Quay trục chậm để kiểm tra tín hiệu xung A, B và xung Z (xung zero) có xuất hiện đúng chu kỳ hay không.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế của sản phẩm

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

  • Hệ thống băng tải: Kiểm soát chiều dài sản phẩm và tốc độ di chuyển.
  • Máy CNC và máy phay: Định vị chính xác tọa độ trục X, Y, Z.
  • Máy đóng gói: Điều phối nhịp nhàng giữa các khâu cấp phôi và đóng gói.
  • Cánh tay Robot: Đo góc quay của các khớp nối để điều khiển vị trí chính xác.

Câu hỏi thường gặp (FAQ)

1. Ngõ ra Totem Pole của E40S6-1800-3-T-24-C là gì?
Đây là kiểu ngõ ra đẩy-kéo (push-pull), có khả năng cung cấp cả dòng điện cao và thấp, giúp tín hiệu truyền đi xa hơn và ổn định hơn so với ngõ ra Open Collector.

2. 1800 P/R có ý nghĩa gì?
P/R (Pulses per Revolution) nghĩa là trong một vòng quay 360 độ, Encoder sẽ phát ra 1800 xung điện.

3. Thiết bị này có chống nước không?
Sản phẩm có tiêu chuẩn IP50, chống bụi cơ bản nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

4. Tôi có thể dùng nguồn 12V hoặc 24V đều được không?
Có, dải điện áp hoạt động của sản phẩm là từ 12VDC đến 24VDC.

5. Làm sao để phân biệt pha A, B và Z?
Pha A và B lệch pha nhau 90 độ để xác định chiều quay. Pha Z là xung đơn xuất hiện một lần mỗi vòng quay để xác định điểm gốc (Home).

6. Tần số đáp ứng 300kHz nghĩa là gì?
Đây là tốc độ tối đa mà Encoder có thể phát ra xung. Nếu quay quá nhanh, tín hiệu sẽ bị mất hoặc sai lệch.

7. Sản phẩm này có đi kèm khớp nối không?
Theo tiêu chuẩn hãng không đi kèm. Tuy nhiên, AUT VN có cung cấp khớp nối Ø6mm và Ø8mm bán riêng.

8. Sự khác biệt giữa E40S6-1800-3-T-24-C và E40S6-1800-3-N-24-C là gì?
Điểm khác biệt chính là ngõ ra: mã -T là Totem Pole, mã -N là NPN.

9. Encoder này có thể dùng cho động cơ Servo không?
Có, nó thường được dùng làm feedback cho các loại động cơ hoặc trục truyền động để kiểm soát vị trí.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
