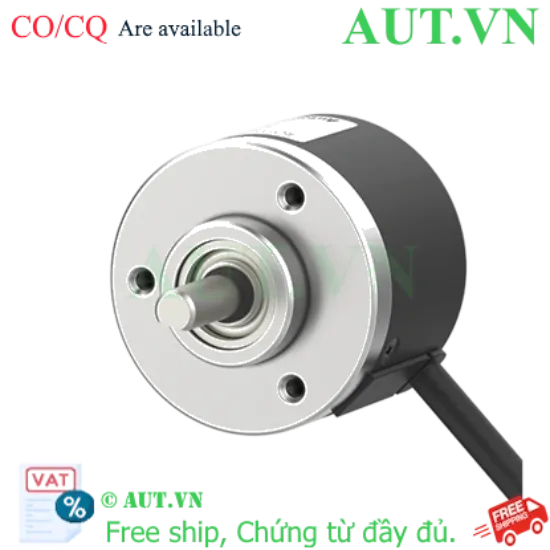

Encoder Autonics E40S6-1800-6-L-5 | 1800 P/R, Trục 6mm, Ngõ ra Line Driver

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Line Driver (TTL) - Pha A, A-, B, B-, Z, Z-
  • Đường kính trục: Ø6mm (Trục đặc)
  • Kết nối: Loại cáp hướng tâm, chuẩn bảo vệ IP50
nhà chế tạo: Autonics
SKU: E40S6-1800-6-L-5
Giá cũ: 3.434.850 ₫
2.747.880 ₫

Giới thiệu về Cảm biến Encoder Autonics E40S6-1800-6-L-5

Encoder Autonics E40S6-1800-6-L-5 là thiết bị cảm biến xoay chính xác cao, được thiết kế để đo tốc độ quay và vị trí góc của trục máy với độ tin cậy tuyệt đối. Với độ phân giải 1800 xung/vòng và ngõ ra Line Driver, sản phẩm này đảm bảo truyền tín hiệu ổn định, chống nhiễu cực tốt trong môi trường công nghiệp khắc nghiệt. Đây là giải pháp tối ưu cho các hệ thống điều khiển chuyển động đòi hỏi sự chính xác khắt khe.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Độ phân giải 1800 P/R cho phép kiểm soát vị trí chi tiết đến từng góc nhỏ.
  • Khả năng chống nhiễu vượt trội: Ngõ ra Line Driver (TTL) giúp truyền tín hiệu đi xa mà không bị suy giảm hoặc nhiễu bởi từ trường xung quanh.
  • Thiết kế bền bỉ: Trục đặc Ø6mm chắc chắn, tiêu chuẩn bảo vệ IP50 giúp thiết bị vận hành ổn định trong môi trường sản xuất.
  • Tương thích rộng: Nguồn cấp 5VDC phổ biến, dễ dàng tích hợp với các bộ PLC, biến tần và bộ điều khiển công nghiệp hiện nay.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩm (SKU)E40S6-1800-6-L-5
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Đường kính trụcØ6mm
Nguồn cấp5VDC ±5%
Ngõ ra điều khiểnLine Driver (TTL)
Pha ngõ raA, A-, B, B-, Z, Z-
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiCáp hướng tâm
Cấu trúc bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 120g

Lợi ích khi sử dụng Encoder Autonics E40S6-1800-6-L-5

  • Tăng năng suất: Giảm thiểu sai số trong vận hành, giúp máy móc chạy chính xác và đồng bộ hơn.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt nhờ tiêu chuẩn chế tạo khắt khe từ Autonics.
  • Lắp đặt nhanh chóng: Kích thước trục chuẩn 6mm dễ dàng kết nối với các khớp nối phổ biến trên thị trường.
  • Yên tâm về chất lượng: Khi mua tại AUT VN, bạn được cam kết hàng chính hãng, đầy đủ CO/CQ.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra vật lý: Đảm bảo trục của động cơ hoặc máy móc tương thích với đường kính Ø6mm của Encoder.
  2. Lắp đặt cơ khí: Sử dụng khớp nối (coupling) để kết nối trục Encoder với trục máy. Tránh lực tác động quá mạnh lên trục để không làm hỏng vòng bi.
  3. Đấu nối điện: Kết nối nguồn 5VDC và các pha tín hiệu (A, A-, B, B-, Z, Z-) vào bộ điều khiển/PLC theo đúng sơ đồ chân của hãng.
  4. Cấu hình: Thiết lập thông số độ phân giải 1800 P/R trên bộ điều khiển để nhận diện chính xác số xung.
  5. Vận hành thử: Quay trục chậm để kiểm tra chiều quay và tín hiệu ngõ ra trước khi chạy tốc độ cao.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần các độ phân giải hoặc ngõ ra khác, hãy tham khảo:

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

  • Máy CNC & Robot: Định vị chính xác vị trí cánh tay robot và bàn máy.
  • Hệ thống băng tải: Kiểm soát tốc độ băng chuyền và đo chiều dài sản phẩm.
  • Máy đóng gói: Đồng bộ hóa tốc độ cuộn màng và tốc độ đóng gói.
  • Thiết bị y tế: Điều khiển các bộ phận chuyển động chính xác trong máy quét, máy phân tích.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm E40S6-1800-6-L-5 là chính hãng không?
Có, AUT VN cam kết cung cấp hàng chính hãng Autonics, có đầy đủ CO/CQ công chứng từ Autonics Vina.

2. Ngõ ra Line Driver khác gì với Totem Pole hay NPN?
Line Driver (TTL) sử dụng cặp tín hiệu vi sai (A và A-), giúp triệt tiêu nhiễu điện từ, phù hợp cho truyền tín hiệu xa và môi trường nhiều nhiễu.

3. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là khi trục Encoder quay hết một vòng (360 độ), thiết bị sẽ phát ra 1800 xung điện.

4. Tôi có thể dùng nguồn 24V cho sản phẩm này không?
Không. Model này yêu cầu nguồn cấp chính xác 5VDC ±5%. Việc cấp nguồn 24V sẽ gây cháy thiết bị ngay lập tức.

5. Tiêu chuẩn IP50 có nghĩa là gì?
IP50 bảo vệ thiết bị khỏi các vật thể rắn có kích thước lớn hơn 1mm, nhưng không chống nước. Cần lắp đặt nơi khô ráo.

6. Trục Ø6mm có cần mua thêm phụ kiện gì không?
Bạn nên mua thêm khớp nối (coupling) Ø6mm hoặc Ø8mm tùy theo trục máy của bạn để đảm bảo đồng tâm và giảm rung.

7. Tần số đáp ứng 300kHz ảnh hưởng thế nào đến tốc độ quay?
Tốc độ quay tối đa được tính bằng: (300,000 / 1800) * 60 = 10,000 rpm. Tuy nhiên, hãng khuyến cáo tối đa 5000rpm để đảm bảo độ bền.

8. Sản phẩm này bảo hành bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.

9. AUT VN có hỗ trợ cài đặt không?
Có, AUT VN miễn phí hỗ trợ hướng dẫn cài đặt và sử dụng thiết bị cho khách hàng.

10. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và chiều quay. Pha Z là xung chuẩn, chỉ phát ra một lần mỗi vòng quay để xác định điểm gốc (Home).

Nguồn tham khảo: Autonics Official Website
