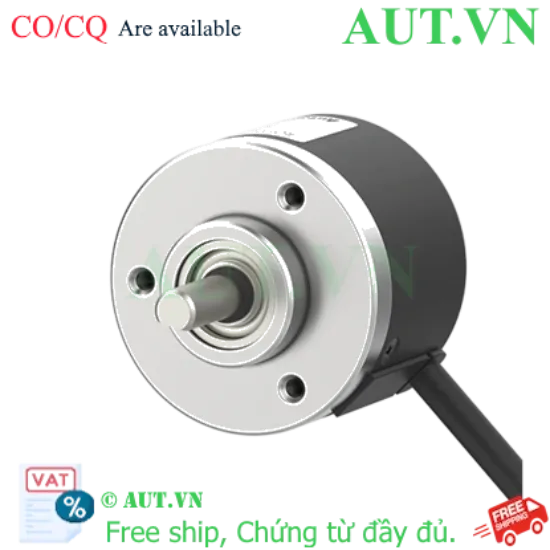

Cảm biến Encoder Autonics E40S8-3600-3-N-5 | 3600 P/R, Trục Ø8mm, NPN 5VDC

  • Độ phân giải: 3600 xung/vòng (P/R)
  • Đường kính trục: Ø8mm
  • Ngõ ra: NPN Open Collector
  • Nguồn cấp: 5VDC ±5%
  • Pha ngõ ra: A, B, Z
  • Tần số đáp ứng tối đa: 300kHz
nhà chế tạo: Autonics
SKU: E40S8-3600-3-N-5
Giá cũ: 3.496.050 ₫
2.796.840 ₫

Giới thiệu về Cảm biến Encoder Autonics E40S8-3600-3-N-5

Cảm biến Encoder Autonics E40S8-3600-3-N-5 là thiết bị đo lường tốc độ và vị trí góc quay với độ chính xác cực cao, được thiết kế để đáp ứng các yêu cầu khắt khe trong tự động hóa công nghiệp. Với độ phân giải 3600 xung/vòng và ngõ ra NPN, sản phẩm này cho phép kiểm soát chuyển động một cách chi tiết và chính xác tuyệt đối. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và độ bền vượt trội cho hệ thống của bạn.

Điểm nổi bật của Encoder Autonics E40S8-3600-3-N-5

  • Độ phân giải cao: 3600 P/R giúp theo dõi vị trí chính xác đến từng chi tiết nhỏ nhất.
  • Thiết kế bền bỉ: Trục đặc Ø8mm chắc chắn, vận hành ổn định trong môi trường công nghiệp.
  • Tốc độ đáp ứng nhanh: Tần số đáp ứng lên đến 300kHz, phù hợp cho các ứng dụng tốc độ cao.
  • Tương thích rộng: Ngõ ra NPN mạch thu hở dễ dàng kết nối với hầu hết các dòng PLC và bộ điều khiển hiện nay.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE40S8-3600-3-N-5
Hãng sản xuấtAutonics
Độ phân giải3600 P/R
Đường kính trụcØ8mm
Nguồn cấp5VDC ±5%
Ngõ ra điều khiểnNPN mạch thu hở (Open Collector)
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiCáp hướng tâm
Cấp bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E40S8-3600-3-N-5

  • Tối ưu hóa hiệu suất: Giảm thiểu sai số trong quá trình vận hành máy móc, nâng cao chất lượng sản phẩm đầu ra.
  • Lắp đặt dễ dàng: Với chuẩn trục 8mm và kết nối cáp linh hoạt, việc tích hợp vào hệ thống sẵn có trở nên nhanh chóng.
  • Độ tin cậy cao: Sản phẩm Autonics nổi tiếng với tuổi thọ dài và khả năng chống nhiễu tốt.
  • Hỗ trợ kỹ thuật chuyên nghiệp: Khi mua tại AUT VN, quý khách được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra nguồn điện: Đảm bảo nguồn cấp chính xác là 5VDC. Việc cấp nguồn sai điện áp có thể gây hỏng hóc thiết bị.
  2. Kết nối dây: Đấu nối các pha A, B, Z vào bộ đếm hoặc PLC theo sơ đồ chân của nhà sản xuất.
  3. Lắp đặt cơ khí: Sử dụng khớp nối chuẩn Ø8mm để kết nối trục Encoder với trục động cơ hoặc máy, đảm bảo đồng tâm để tránh rung lắc.
  4. Kiểm tra vận hành: Quay trục và kiểm tra tín hiệu xung đầu ra trên PLC để xác định đúng chiều quay và số xung/vòng.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần các thông số khác về độ phân giải hoặc đường kính trục, hãy tham khảo:

Ứng dụng thực tế (Application)

Encoder Autonics E40S8-3600-3-N-5 được ứng dụng rộng rãi trong:

  • Máy CNC và Robot: Điều khiển vị trí chính xác của các trục X, Y, Z.
  • Hệ thống băng tải: Đo tốc độ băng tải và định lượng sản phẩm.
  • Máy đóng gói: Kiểm soát chiều dài màng phim và vị trí cắt.
  • Thiết bị y tế: Điều khiển các bộ phận chuyển động chính xác trong máy quét hoặc máy phân tích.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm E40S8-3600-3-N-5 có nguồn cấp bao nhiêu?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 3600 P/R nghĩa là gì?
Nghĩa là khi trục quay đúng 1 vòng, Encoder sẽ phát ra 3600 xung tín hiệu.

3. Ngõ ra NPN Open Collector có ưu điểm gì?
Đây là loại ngõ ra phổ biến, dễ dàng kết nối với các ngõ vào (Input) của PLC thông qua điện trở kéo lên.

4. Tôi có thể dùng sản phẩm này cho nguồn 24V không?
Không, model này chỉ hỗ trợ 5VDC. Nếu dùng 24V, bạn hãy tham khảo dòng E40S6-3600-3-N-24.

5. Đường kính trục của sản phẩm là bao nhiêu?
Đường kính trục đặc là Ø8mm.

6. Sản phẩm có pha Z không?
Có, sản phẩm có đầy đủ 3 pha A, B, Z (pha Z dùng để xác định điểm gốc/home).

7. Cấp bảo vệ IP50 có ý nghĩa gì?
IP50 bảo vệ thiết bị khỏi sự xâm nhập của bụi bẩn nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

8. Tần số đáp ứng 300kHz có ảnh hưởng gì đến tốc độ quay?
Nó quyết định tốc độ quay tối đa mà Encoder có thể đọc chính xác. Với 3600 P/R, tốc độ tối đa cho phép là 5000rpm.

9. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina.

10. Tôi nên mua khớp nối loại nào cho Encoder này?
Bạn nên sử dụng khớp nối chuẩn Ø8mm để đảm bảo độ đồng tâm và bền bỉ.
