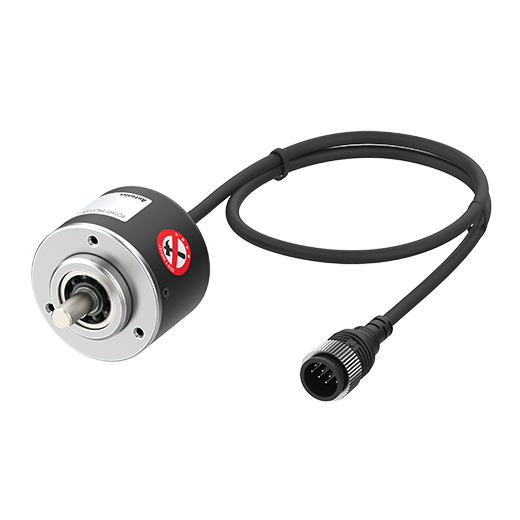

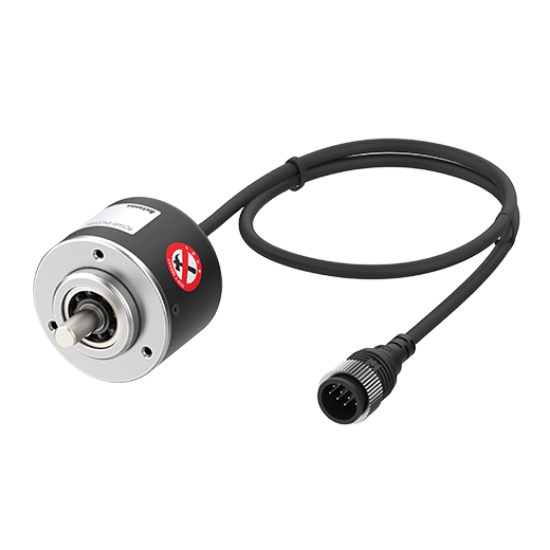

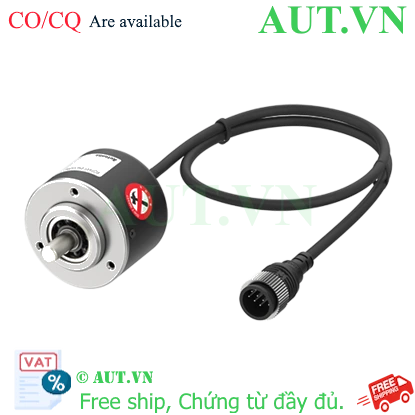

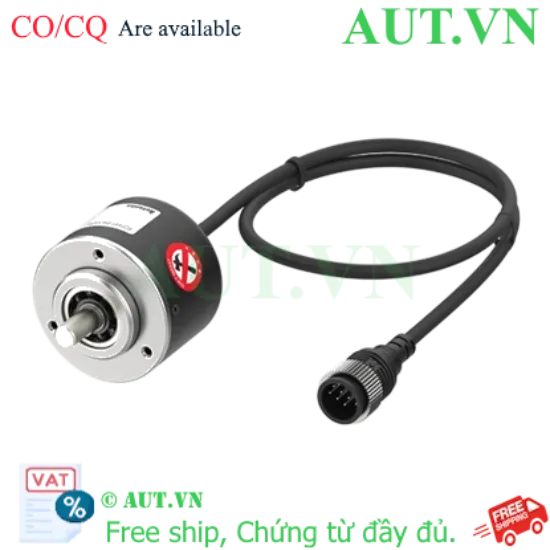

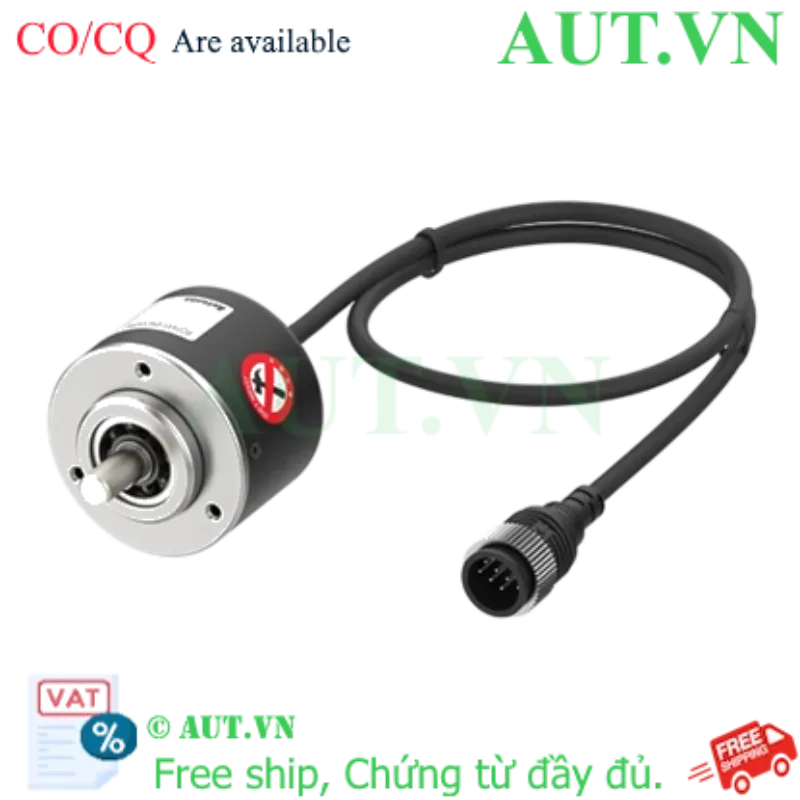

Cảm biến Encoder Autonics E50S8-1000-3-N-24-C | 1000 Xung, Trục Ø8mm, Ngõ ra NPN

Độ phân giải: 1000 xung/vòng (P/R) đảm bảo đo lường vị trí và tốc độ chính xác tuyệt đối.
Thông số trục: Đường kính trục Ø8mm, thiết kế cơ khí bền bỉ, chịu tải tốt.
Ngõ ra: NPN Open Collector (3 pha A, B, Z) tương thích hoàn hảo với các bộ điều khiển PLC.
Nguồn cấp: Dải điện áp 12-24VDC, vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
Tần số đáp ứng: Lên đến 300kHz, đáp ứng tối ưu cho các ứng dụng tốc độ cao.

nhà chế tạo: Autonics

SKU: E50S8-1000-3-N-24-C

Tải xuống mẫu

Giá cũ: 3.788.100 ₫

Giá bán: 3.030.480 ₫

Giới thiệu về Cảm biến Encoder Autonics E50S8-1000-3-N-24-C

Cảm biến Encoder Autonics E50S8-1000-3-N-24-C là thiết bị đo lường vòng quay (Rotary Encoder) cao cấp, được thiết kế để cung cấp dữ liệu chính xác về vị trí, tốc độ và hướng chuyển động của trục máy. Với độ phân giải 1000 xung/vòng và ngõ ra NPN mạch thu hở, sản phẩm này là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu độ tin cậy cao và sai số thấp. Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Autonics chính hãng, giúp doanh nghiệp tối ưu hóa hiệu suất dây chuyền sản xuất.

Điểm nổi bật của Encoder Autonics E50S8-1000-3-N-24-C

Độ chính xác vượt trội: Với 1000 xung trên mỗi vòng quay, thiết bị cung cấp phản hồi chi tiết, giúp bộ điều khiển PLC/Counter quản lý vị trí chính xác đến từng milimet.
Thiết kế công nghiệp bền bỉ: Cấu trúc đạt tiêu chuẩn bảo vệ IP50, chống bụi và chịu được tác động môi trường nhà máy.
Tốc độ phản hồi cực nhanh: Tần số đáp ứng tối đa 300kHz cho phép theo dõi các chuyển động tốc độ cao mà không xảy ra hiện tượng mất xung.
Tích hợp linh hoạt: Ngõ ra 3 pha (A, B, Z) cho phép xác định chính xác điểm gốc (Zero point) và hướng quay của trục.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Mã sản phẩm (SKU)	E50S8-1000-3-N-24-C
Hãng sản xuất	Autonics
Đường kính trục	Ø8 mm
Độ phân giải	1000 P/R (xung/vòng)
Ngõ ra điều khiển	NPN Open Collector (Mạch thu hở)
Pha ngõ ra	A, B, Z
Nguồn cấp	12-24 VDC (±5%)
Tần số đáp ứng tối đa	300 kHz
Tốc độ quay tối đa	5000 rpm

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng sản phẩm

Giảm thiểu sai số: Độ phân giải cao giúp loại bỏ các sai sót trong định vị, nâng cao chất lượng sản phẩm đầu ra.
Tăng tuổi thọ hệ thống: Thiết kế cơ khí chuẩn xác giảm ma sát và mài mòn trục.
Tiết kiệm thời gian lắp đặt: Tương thích với hầu hết các dòng PLC phổ biến hiện nay (Siemens, Mitsubishi, Omron...).
Vận hành tin cậy: Hoạt động ổn định trong dải điện áp rộng, hạn chế rủi ro dừng máy do sự cố nguồn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Gắn trục Encoder Ø8mm vào trục động cơ hoặc trục máy. Đảm bảo trục được căn chỉnh thẳng hàng để tránh rung lắc.
Bước 2: Đấu nối điện: Kết nối nguồn cấp 12-24VDC vào các chân nguồn. Đấu nối các pha A, B, Z vào ngõ vào (Input) của PLC hoặc bộ đếm.
Bước 3: Cấu hình PLC: Thiết lập bộ đếm xung trong PLC tương ứng với độ phân giải 1000 P/R.
Bước 4: Kiểm tra vận hành: Quay trục thủ công để kiểm tra xung đầu ra và hướng quay (A dẫn trước B hoặc ngược lại).

Sản phẩm liên quan (isRelatedTo)

E50S8-1000-3-N-24: Encoder Autonics 1000 xung, Trục 8mm, Ngõ ra NPN.
E50S8-1000-3-T-24: Encoder Autonics 1000 Xung, Trục 8mm, Ngõ ra Line Driver.
E50S8-100-3-T-24: Encoder Autonics 100 xung, Trục 8mm, 24VDC.
E50S8-1024-3-T-24: Encoder Autonics 1024 Xung, Trục 8mm, Ngõ ra Totem Pole.
E50S8-100-3-N-24-C: Cảm biến Encoder Autonics 100 xung, Trục 8mm, Ngõ ra NPN.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Hệ thống băng tải: Đo chiều dài sản phẩm, kiểm soát tốc độ băng chuyền.
Máy CNC và Robot: Định vị chính xác cánh tay robot và bàn máy.
Máy đóng gói: Kiểm soát vị trí cắt, dán nhãn tự động.
Thiết bị nâng hạ: Đo độ cao và vị trí của thang máy, vận thăng.

Câu hỏi thường gặp (FAQ)

1. Ngõ ra NPN Open Collector là gì?
Đây là kiểu ngõ ra thu hở, khi kích hoạt sẽ kéo tín hiệu xuống mức thấp (0V). Cần dùng điện trở kéo lên (pull-up resistor) để đọc tín hiệu.

2. Độ phân giải 1000 P/R có ý nghĩa gì?
Có nghĩa là trong một vòng quay 360 độ, Encoder sẽ phát ra 1000 xung điện.

3. Sản phẩm có chịu được môi trường ẩm không?
Sản phẩm đạt IP50, bảo vệ chống bụi. Nếu dùng trong môi trường quá ẩm hoặc nước, bạn cần lắp thêm vỏ bảo vệ.

4. Có thể dùng nguồn 12V cho thiết bị này không?
Có, thiết bị hỗ trợ dải nguồn từ 12-24VDC.

5. Làm sao để phân biệt hướng quay của trục?
Dựa vào thứ tự pha của xung A và B. Nếu A dẫn trước B là quay thuận, ngược lại là quay nghịch.

6. Trục Ø8mm có phổ biến không?
Đây là kích thước trục tiêu chuẩn cho nhiều dòng động cơ và khớp nối công nghiệp.

7. Tần số 300kHz có ý nghĩa gì?
Nó cho biết tốc độ xử lý tín hiệu tối đa. Nếu quay quá nhanh vượt ngưỡng này, PLC có thể không đọc kịp xung.

8. Tại sao nên chọn mua tại AUT VN?
AUT VN cung cấp hàng chính hãng Autonics, đầy đủ CO/CQ, bảo hành uy tín và hỗ trợ kỹ thuật chuyên sâu.

9. Pha Z dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, dùng để xác định vị trí gốc (Home) của hệ thống.

10. Encoder này có lắp được cho động cơ servo không?
Có, nếu động cơ có trục Ø8mm và yêu cầu độ phân giải 1000 xung/vòng.
