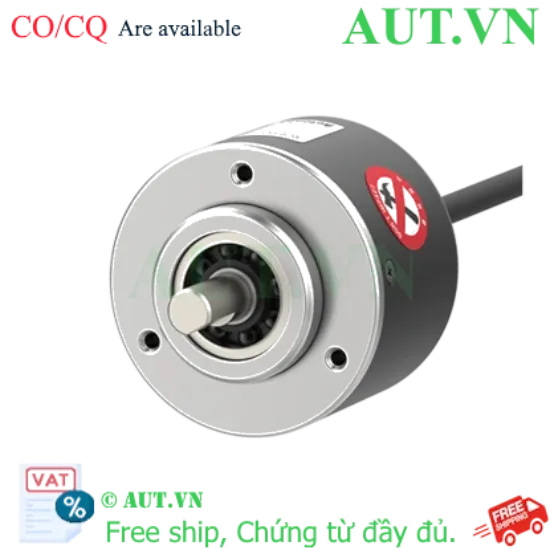

Cảm biến Encoder Autonics E50S8-1024-3-V-5 | 1024 Xung, Trục 8mm, 5VDC

Thương hiệu: Autonics (Hàn Quốc)
Độ phân giải: 1024 xung/vòng (P/R)
Loại trục: Trục rắn (Solid Shaft) Ø8mm
Ngõ ra: Pha A, B, Z (Voltage Output)
Nguồn cấp: 5VDC
Tần số đáp ứng tối đa: 300kHz
Cấu trúc bảo vệ: IP50

nhà chế tạo: Autonics

SKU: E50S8-1024-3-V-5

Tải xuống mẫu

Giá cũ: 3.625.500 ₫

Giá bán: 2.900.400 ₫

Giới thiệu Cảm biến Encoder Autonics E50S8-1024-3-V-5

Cảm biến Encoder Autonics E50S8-1024-3-V-5 là thiết bị đo lường tốc độ và vị trí cực kỳ chính xác, thuộc dòng Encoder tăng dần (Incremental Encoder) cao cấp của Autonics. Với độ phân giải 1024 xung trên mỗi vòng quay và khả năng đáp ứng tần số lên đến 300kHz, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa đòi hỏi sự ổn định và độ tin cậy cao. Thiết bị sử dụng nguồn cấp 5VDC và ngõ ra điện áp (Voltage output) giúp dễ dàng tích hợp vào các bộ điều khiển PLC hoặc bộ đếm tốc độ hiện đại.

Điểm nổi bật của sản phẩm

Độ chính xác cao: Với 1024 xung/vòng, đảm bảo dữ liệu vị trí và tốc độ được truyền tải chính xác nhất.
Tốc độ xử lý nhanh: Tần số đáp ứng 300kHz cho phép hoạt động mượt mà ở tốc độ vòng quay cao.
Thiết kế bền bỉ: Trục rắn Ø8mm chắc chắn, cấu trúc bảo vệ IP50 giúp vận hành ổn định trong môi trường công nghiệp.
Tích hợp linh hoạt: Ngõ ra 3 pha A, B, Z cung cấp đầy đủ thông tin về hướng và vị trí xung.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật
Độ phân giải	1024 P/R
Ngõ ra pha	A, B, Z
Ngõ ra điều khiển	Điện áp (Voltage output)
Nguồn cấp	5VDC (±5%)
Đường kính trục	Ø8mm
Tần số đáp ứng tối đa	300kHz
Tốc độ vòng quay cho phép	Tối đa 5000 rpm
Mô-men khởi động tối đa	Max. 70gf.cm (0.00686 N.m)
Cấu trúc bảo vệ	IP50 (Tiêu chuẩn IEC)
Nhiệt độ vận hành	-10 đến 70℃
Độ ẩm vận hành	35 đến 85% RH
Trọng lượng thiết bị	Xấp xỉ 275g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics E50S8-1024-3-V-5

Tối ưu hóa sản xuất: Kiểm soát chính xác tốc độ máy móc, giảm thiểu sai số trong quy trình sản xuất tự động.
Tiết kiệm chi phí: Độ bền cao từ thương hiệu Autonics giúp giảm tần suất thay thế và bảo trì.
Dễ dàng lắp đặt: Kích thước tiêu chuẩn và các phụ kiện hỗ trợ (khớp nối, giá đỡ) giúp rút ngắn thời gian setup.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp đạt chuẩn 5VDC để tránh làm hỏng cảm biến.
Bước 2: Gắn trục: Sử dụng khớp nối Ø8mm phù hợp để kết nối trục Encoder với trục động cơ.
Bước 3: Kết nối dây: Đấu nối các dây tín hiệu pha A, B, Z và dây nguồn theo sơ đồ đấu nối của Autonics.
Bước 4: Kiểm tra vận hành: Chạy thử ở tốc độ thấp, kiểm tra xung đầu ra trên thiết bị đo hoặc PLC để xác nhận độ chính xác.

Sản phẩm liên quan (isRelatedTo)

Khớp nối trục Ø8mm cao cấp.
Bộ đếm xung tốc độ cao (Counter).
Bộ nguồn DC 5V chuyên dụng cho cảm biến.
PLC điều khiển logic lập trình được.

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong: Kiểm soát tốc độ động cơ servo, Hệ thống băng tải tự động, Máy CNC, Robot công nghiệp, và các dây chuyền đóng gói thực phẩm/dược phẩm.

Câu hỏi thường gặp (FAQ)

Q: Encoder này có dùng được nguồn 24V không?
A: Không, sản phẩm này yêu cầu nguồn cấp chính xác là 5VDC. Sử dụng 24V sẽ gây cháy thiết bị.
Q: Độ phân giải 1024 xung có ý nghĩa gì?
A: Nghĩa là trong một vòng quay của trục, cảm biến sẽ phát ra 1024 xung điện, giúp máy tính đo được vị trí cực kỳ chi tiết.
Q: Tôi có thể lắp đặt ở môi trường ẩm ướt không?
A: Với tiêu chuẩn IP50, sản phẩm chống bụi nhưng không chống nước mạnh. Bạn nên lắp trong tủ điện hoặc môi trường khô ráo.
Q: Sản phẩm có đầy đủ CO/CQ không?
A: Có, tại AUT VN, chúng tôi cung cấp đầy đủ CO/CQ công chứng từ Autonics Vina cho khách hàng.
Q: Làm sao để phân biệt pha A, B và Z?
A: Pha A và B dùng để xác định vị trí và hướng quay, pha Z là xung index giúp xác định vị trí gốc (Home).
Q: Trục của cảm biến là loại gì?
A: Đây là loại trục rắn (Solid Shaft) với đường kính 8mm.
Q: Tôi có thể mua lẻ 1 chiếc không?
A: Có, AUT VN cung cấp đầy đủ số lượng từ lẻ đến sỉ cho các dự án.
Q: Thời gian bảo hành là bao lâu?
A: Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
