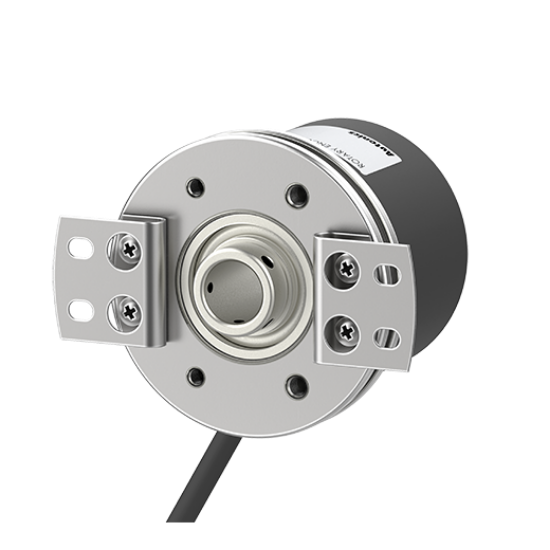

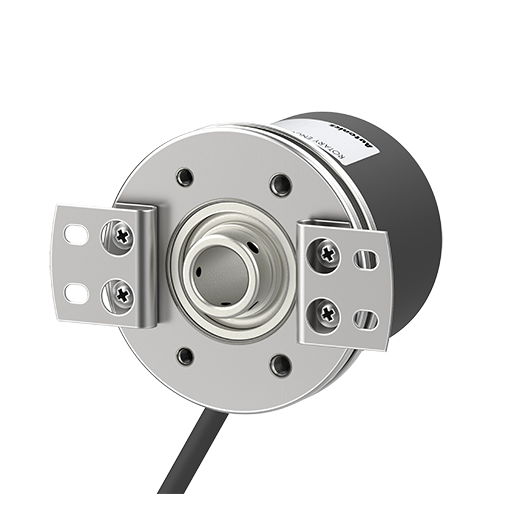

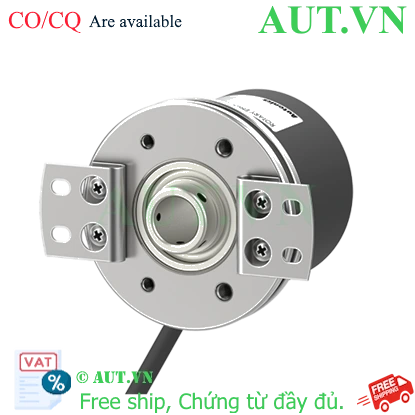

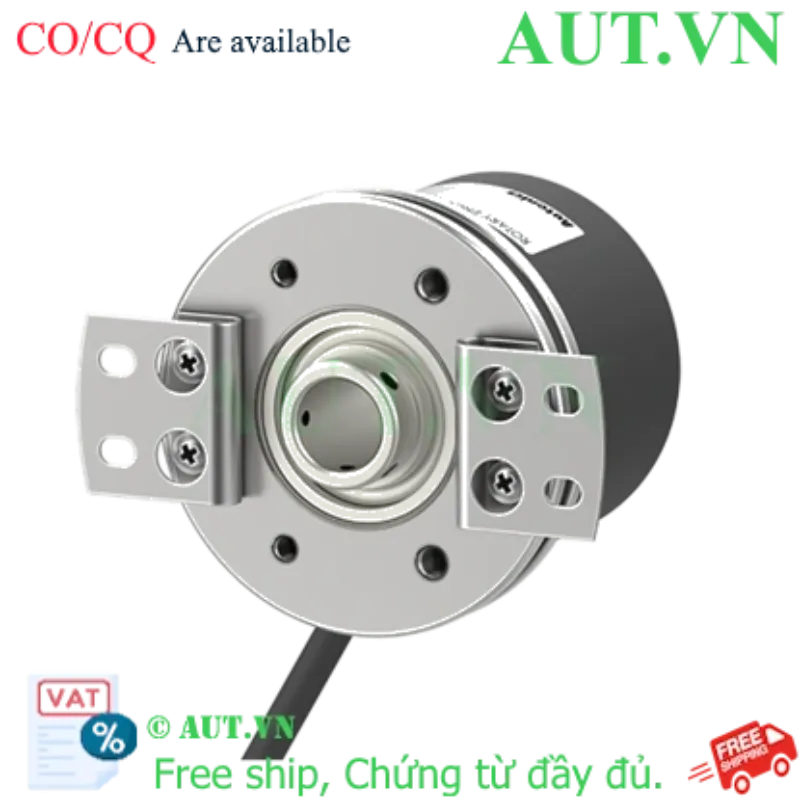

Cảm biến Encoder Autonics E58H12-1800-3-N-5 | 1800 P/R, 5VDC, Ngõ ra NPN

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: NPN Open Collector (Mạch thu hở)
  • Đường kính trục: Ø12mm (Loại lỗ liền trục)
  • Pha ngõ ra: A, B, Z
nhà chế tạo: Autonics
SKU: E58H12-1800-3-N-5
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-1800-3-N-5

Cảm biến Encoder Autonics E58H12-1800-3-N-5 là thiết bị đo lường tốc độ và vị trí góc quay với độ chính xác cao, thuộc dòng E58H nổi tiếng của Autonics. Với độ phân giải 1800 xung/vòng và ngõ ra NPN mạch thu hở, sản phẩm này là giải pháp tối ưu cho các hệ thống điều khiển chuyển động, máy CNC và dây chuyền tự động hóa công nghiệp yêu cầu sự ổn định tuyệt đối.

Điểm nổi bật của sản phẩm

  • Độ phân giải chính xác: 1800 P/R giúp kiểm soát vị trí chi tiết đến từng góc nhỏ.
  • Tương thích cao: Nguồn cấp 5VDC phổ biến, dễ dàng kết nối với các bộ PLC và Controller hiện đại.
  • Thiết kế bền bỉ: Cấu trúc bảo vệ IP50, trục Ø12mm chắc chắn, đảm bảo vận hành ổn định trong môi trường công nghiệp.
  • Tần số đáp ứng nhanh: Lên đến 300kHz, đáp ứng tốt các ứng dụng tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58H12-1800-3-N-5
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnNPN mạch thu hở (Open Collector)
Pha ngõ raA, B, Z
Đường kính trong trụcØ12mm
Tần số đáp ứng tối đa300kHz
Tốc độ quay tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (0.00882N.m)
Loại kết nốiCáp hướng tâm
Cấp bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Trọng lượngXấp xỉ 270g (thiết bị)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58H12-1800-3-N-5

  • Độ chính xác tuyệt đối: Giảm thiểu sai số trong quá trình vận hành máy móc, nâng cao chất lượng sản phẩm đầu ra.
  • Lắp đặt dễ dàng: Thiết kế lỗ liền trục Ø12mm tiêu chuẩn giúp việc thay thế và lắp mới trở nên nhanh chóng.
  • Vận hành ổn định: Khả năng chống nhiễu tốt, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thông số: Xác nhận nguồn cấp là 5VDC để tránh làm hỏng cảm biến.
  2. Lắp đặt cơ khí: Cố định Encoder vào trục máy thông qua giá lắp đi kèm, đảm bảo trục Ø12mm được căn chỉnh đồng tâm.
  3. Đấu nối dây: Kết nối các pha A, B, Z và dây nguồn theo sơ đồ của nhà sản xuất vào PLC hoặc bộ đếm xung.
  4. Kiểm tra vận hành: Cấp nguồn và quay trục để kiểm tra xung ngõ ra thông qua phần mềm hoặc đèn LED hiển thị trên PLC.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần độ phân giải khác hoặc điện áp khác, hãy tham khảo:

Ứng dụng thực tế (Application)

  • Máy CNC: Đo vị trí bàn máy, trục X-Y-Z.
  • Băng tải tự động: Kiểm soát tốc độ băng chuyền và định vị sản phẩm.
  • Cánh tay Robot: Xác định góc quay của các khớp nối.
  • Máy đóng gói: Đồng bộ hóa tốc độ cuộn màng và đóng gói.

Câu hỏi thường gặp (FAQ)

1. E58H12-1800-3-N-5 có thể dùng nguồn 24VDC không?
Không, model này chỉ hỗ trợ nguồn 5VDC. Nếu dùng 24VDC sẽ gây cháy thiết bị. Vui lòng chọn model E58H12-1800-3-N-24 cho nguồn 24V.

2. Ngõ ra NPN Open Collector nghĩa là gì?
Đây là loại ngõ ra thu hở NPN, yêu cầu một điện trở kéo lên (pull-up resistor) để tạo mức logic cao khi không có xung.

3. Độ phân giải 1800 P/R có ý nghĩa gì?
Có nghĩa là trong một vòng quay 360 độ, cảm biến sẽ phát ra 1800 xung điện.

4. Sản phẩm này có chống nước không?
Sản phẩm đạt chuẩn IP50, bảo vệ khỏi bụi nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc vị trí khô ráo.

5. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và chiều quay. Pha Z là xung chuẩn (index), chỉ xuất hiện một lần mỗi vòng quay để xác định điểm gốc.

6. Trục Ø12mm là loại trục gì?
Đây là loại lỗ liền trục (solid shaft) với đường kính 12mm, phù hợp lắp trực tiếp vào trục động cơ hoặc trục máy.

7. Tốc độ quay tối đa là bao nhiêu?
Tốc độ tối đa cho phép là 5000 vòng/phút (rpm).

8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm chính hãng.

9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.

10. Tôi có thể thay thế model này bằng model 1000 P/R không?
Có thể về mặt cơ khí, nhưng bạn cần điều chỉnh lại thông số lập trình trong PLC để khớp với số xung mới.
