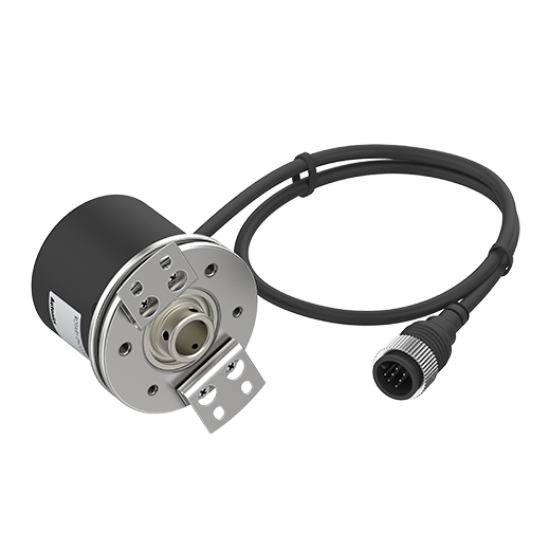

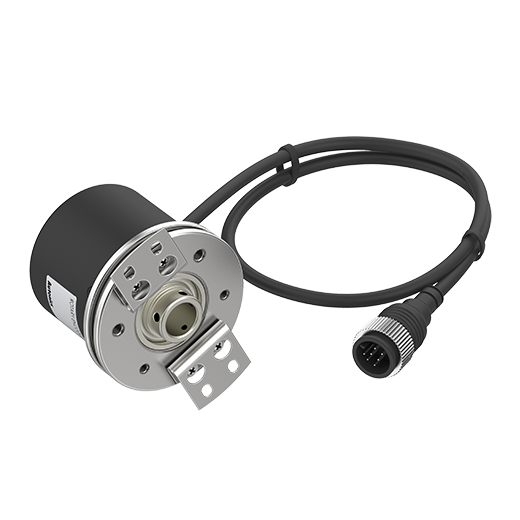

Cảm biến Encoder Autonics E58H12-1800-3-V-24-C | 1800 P/R, Trục 12mm, Ngõ ra NPN

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Đường kính trục: Ø12mm (Loại lỗ liền trục)
  • Nguồn cấp: 12-24VDC ±5%
  • Ngõ ra: Voltage output (NPN), pha A, B, Z
  • Kết nối: Giắc cắm xuyên tâm, chuẩn bảo vệ IP50
nhà chế tạo: Autonics
SKU: E58H12-1800-3-V-24-C
Giá cũ: 4.643.550 ₫
3.714.840 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-1800-3-V-24-C

Cảm biến Encoder Autonics E58H12-1800-3-V-24-C là thiết bị đo lường tốc độ và vị trí góc quay chính xác cao, thuộc dòng E58H danh tiếng của Autonics. Với độ phân giải 1800 xung/vòng và thiết kế trục 12mm bền bỉ, sản phẩm này là giải pháp tối ưu cho các hệ thống điều khiển chuyển động trong công nghiệp tự động hóa. Khi mua hàng tại AUT VN, quý khách hàng được đảm bảo sản phẩm chính hãng với đầy đủ chứng nhận CO/CQ.

Điểm nổi bật của sản phẩm

  • Độ chính xác vượt trội: Với 1800 P/R, thiết bị cung cấp phản hồi vị trí chi tiết, giúp kiểm soát vận hành máy móc chính xác tuyệt đối.
  • Thiết kế bền bỉ: Trục Ø12mm chắc chắn, khả năng chống bụi IP50, phù hợp với môi trường nhà xưởng.
  • Tương thích cao: Ngõ ra NPN Voltage output phổ biến, dễ dàng kết nối với hầu hết các dòng PLC hiện nay.
  • Hiệu suất ổn định: Tần số đáp ứng lên đến 300kHz, đảm bảo không mất xung ngay cả ở tốc độ quay cao.

Bảng thông số kỹ thuật chi tiết

Thông sốChi tiết
Mã sản phẩmE58H12-1800-3-V-24-C
Hãng sản xuấtAutonics
Đường kính trong trụcØ12mm
Độ phân giải1800 P/R
Pha ngõ raA, B, Z
Ngõ ra điều khiểnĐiện áp (Voltage output - NPN)
Nguồn cấp12-24VDC ±5%
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (0.00882N.m)
Loại kết nốiGiắc cắm xuyên tâm
Cấu trúc bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 270g (thiết bị)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58H12-1800-3-V-24-C

  • Tối ưu hóa quy trình: Giảm thiểu sai số trong đo lường, nâng cao chất lượng sản phẩm đầu ra.
  • Tiết kiệm chi phí bảo trì: Tuổi thọ cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
  • Lắp đặt nhanh chóng: Thiết kế chuẩn hóa giúp việc thay thế và lắp đặt diễn ra dễ dàng.
  • Hỗ trợ kỹ thuật từ AUT VN: Miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng chi tiết.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Đảm bảo trục của động cơ/máy móc khớp với đường kính Ø12mm của Encoder.
  2. Lắp đặt cơ khí: Cố định Encoder vào giá đỡ, đảm bảo trục được kết nối đồng tâm để tránh rung lắc.
  3. Đấu nối điện: Kết nối nguồn cấp 12-24VDC và các pha A, B, Z vào PLC/Bộ điều khiển theo sơ đồ của hãng.
  4. Cấu hình: Thiết lập thông số xung (1800 P/R) trên bộ điều khiển để tính toán quãng đường/tốc độ.
  5. Vận hành thử: Quay trục chậm để kiểm tra tín hiệu ngõ ra trước khi chạy tốc độ cao.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

  • Hệ thống băng tải: Đo chiều dài sản phẩm, kiểm soát vị trí dừng.
  • Máy CNC & Cánh tay Robot: Phản hồi vị trí chính xác cho các trục xoay.
  • Máy đóng gói: Điều phối tốc độ cuộn màng, cắt bao bì chính xác.
  • Thiết bị dệt may: Kiểm soát số vòng quay của trục sợi.

Câu hỏi thường gặp (FAQ)

1. E58H12-1800-3-V-24-C là loại Encoder gì?

Đây là Encoder xoay loại lỗ liền trục (hollow shaft), độ phân giải 1800 xung/vòng, ngõ ra điện áp NPN.

2. Sản phẩm này dùng nguồn điện bao nhiêu?

Thiết bị hoạt động với nguồn cấp từ 12 đến 24VDC ±5%.

3. Ý nghĩa của 1800 P/R là gì?

P/R (Pulses per Revolution) nghĩa là trong một vòng quay 360 độ, cảm biến sẽ phát ra 1800 xung tín hiệu.

4. Trục Ø12mm có phù hợp với mọi động cơ không?

Không, bạn cần kiểm tra đường kính trục của động cơ/thiết bị. Nếu không khớp, bạn cần dùng khớp nối chuyển đổi hoặc chọn mã SKU khác từ AUT VN.

5. Ngõ ra NPN khác gì với PNP?

NPN kéo tín hiệu xuống mức 0V (GND) khi kích hoạt, trong khi PNP đẩy tín hiệu lên mức nguồn. Bạn cần chọn loại phù hợp với ngõ vào của PLC.

6. Chỉ số IP50 có nghĩa là gì?

IP50 có nghĩa là thiết bị được bảo vệ chống bụi xâm nhập ở mức cơ bản nhưng không chống nước. Cần lắp đặt nơi khô ráo.

7. Tần số đáp ứng 300kHz ảnh hưởng thế nào đến tốc độ?

Tần số này cho phép Encoder hoạt động chính xác ở tốc độ cao. Với 1800 P/R, tốc độ quay tối đa cho phép là 5000rpm.

8. Tôi có thể mua CO/CQ cho sản phẩm này không?

Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.

9. Sản phẩm có được bảo hành không?

Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics.

10. Nếu tôi cần độ phân giải khác như 1000 P/R thì sao?

Bạn có thể tham khảo mã E58H12-1000-3-V-24-C hiện có tại AUT VN.

11. Làm sao để kết nối Encoder này với PLC Siemens?

Bạn kết nối nguồn 24V và các pha A, B, Z vào các ngõ vào tốc độ cao (HSC) của PLC Siemens, lưu ý cấu hình ngõ vào là Sink (cho NPN).

12. Tại sao nên mua tại AUT VN thay vì nơi khác?

AUT VN cam kết hàng chính hãng, giá cạnh tranh, hỗ trợ kỹ thuật miễn phí và đầy đủ hóa đơn VAT.
