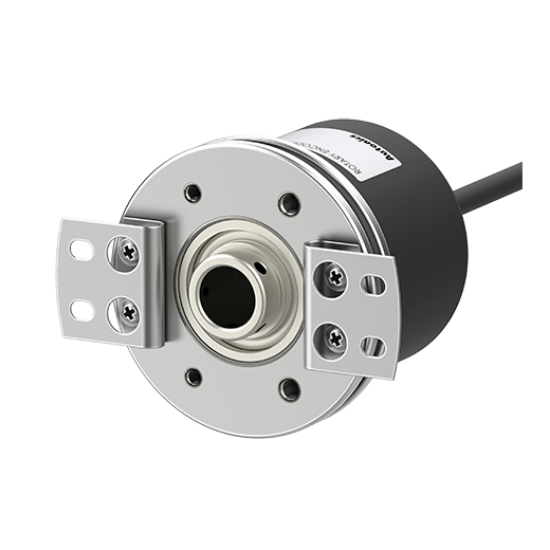

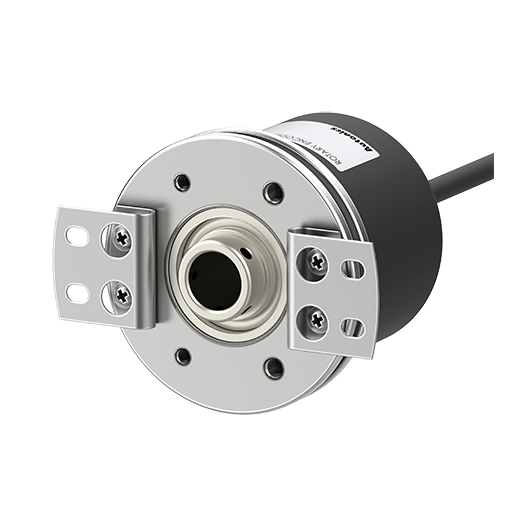

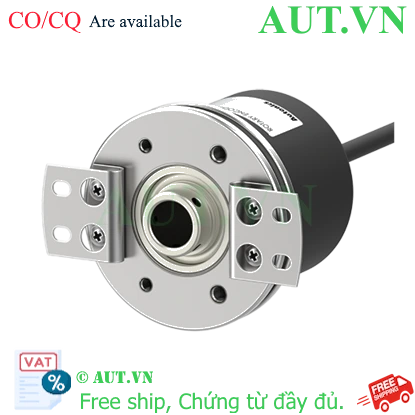

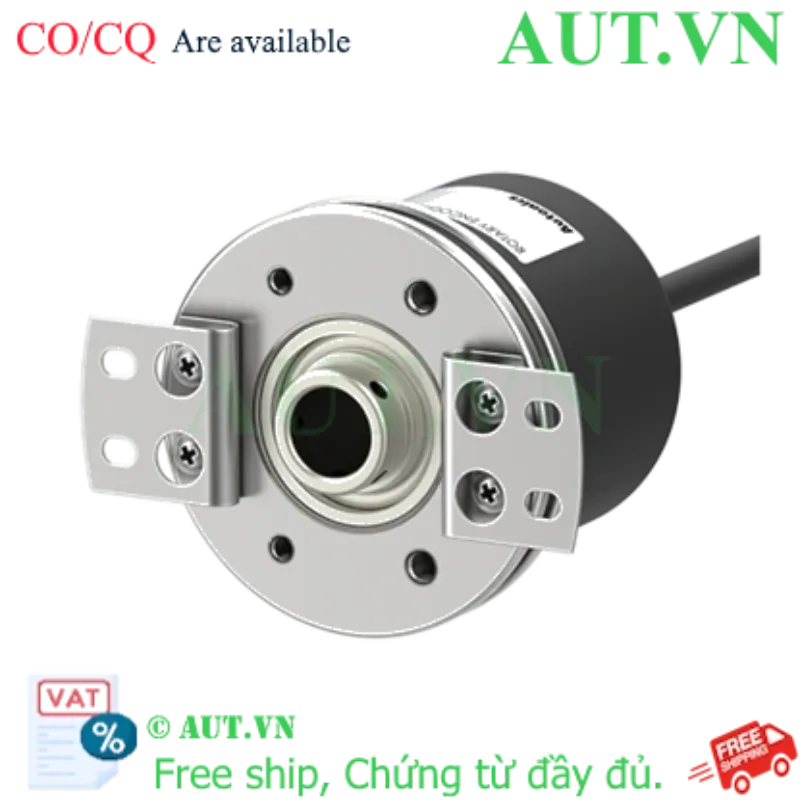

Cảm biến Encoder Autonics E58HB12-1800-3-N-5 - 1800 P/R, 5VDC, Trục Ø12mm

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: NPN Open Collector (Pha A, B, Z)
  • Loại trục: Trục rỗng (Blind shaft) Ø12mm
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E58HB12-1800-3-N-5
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58HB12-1800-3-N-5

Cảm biến Encoder Autonics E58HB12-1800-3-N-5 là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng Encoder tăng dần (Incremental Encoder) của Autonics. Với độ phân giải 1800 xung/vòng và thiết kế trục rỗng Ø12mm, sản phẩm này là giải pháp tối ưu cho các hệ thống điều khiển vị trí, tốc độ và đo lường trong công nghiệp tự động hóa.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Cung cấp 1800 xung mỗi vòng quay, giúp kiểm soát vị trí chi tiết.
  • Thiết kế bền bỉ: Chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp từ -10 đến 70℃.
  • Tương thích rộng: Ngõ ra NPN Open Collector dễ dàng kết nối với các bộ điều khiển PLC, vi điều khiển phổ biến.
  • Lắp đặt linh hoạt: Dạng trục rỗng (Blind shaft) giúp việc gắn trực tiếp vào trục động cơ hoặc máy móc trở nên đơn giản hơn.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị
Đường kính trong trụcØ12mm
Độ phân giải1800 P/R
Nguồn cấp5VDC ±5% (sóng P-P: max. 5%)
Ngõ ra điều khiểnNPN mạch thu hở (Open Collector)
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (max. 0.00882N.m)
Loại kết nốiLoại cáp trục
Cấu trúc bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm xung quanh35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Trọng lượngXấp xỉ 270g (Thiết bị)

Lợi ích khi sử dụng Encoder Autonics E58HB12-1800-3-N-5

  • Tối ưu hóa hiệu suất: Giúp máy móc vận hành chính xác, giảm thiểu sai số trong quá trình sản xuất.
  • Tiết kiệm chi phí bảo trì: Độ bền cao và thiết kế chuẩn công nghiệp giúp giảm tần suất thay thế.
  • Dễ dàng triển khai: Phù hợp với nhiều loại PLC và bộ điều khiển nhờ ngõ ra NPN tiêu chuẩn.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra tương thích: Đảm bảo trục máy có đường kính Ø12mm và nguồn cấp đúng 5VDC.
  2. Lắp đặt vật lý: Gắn Encoder vào trục máy, sử dụng giá lắp đi kèm để cố định chắc chắn, tránh rung lắc.
  3. Đấu nối dây: Kết nối nguồn 5VDC và các pha A, B, Z vào bộ đếm hoặc PLC theo sơ đồ đấu nối của hãng.
  4. Cấu hình thiết bị: Thiết lập thông số độ phân giải 1800 P/R trên bộ điều khiển.
  5. Kiểm tra vận hành: Quay trục và kiểm tra tín hiệu xung ngõ ra để đảm bảo Encoder hoạt động chính xác.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần thay đổi độ phân giải hoặc loại ngõ ra, hãy tham khảo các mã sau:

Ứng dụng thực tế (Application)

  • Điều khiển động cơ: Đo tốc độ quay và vị trí góc của motor.
  • Hệ thống băng tải: Kiểm soát quãng đường di chuyển của sản phẩm.
  • Máy CNC và Robot: Định vị chính xác các trục chuyển động.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các khâu sản xuất.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm E58HB12-1800-3-N-5 có độ phân giải bao nhiêu?
Sản phẩm có độ phân giải 1800 xung trên mỗi vòng quay (1800 P/R).

2. Điện áp nguồn cấp cho Encoder này là bao nhiêu?
Điện áp nguồn cấp yêu cầu là 5VDC ±5%.

3. Ngõ ra NPN Open Collector là gì?
Đây là loại ngõ ra thu hở NPN, tín hiệu sẽ được kéo xuống mức thấp (0V) khi kích hoạt, thường dùng cho PLC.

4. Đường kính trục của thiết bị là bao nhiêu?
Thiết bị sử dụng loại trục rỗng (Blind shaft) với đường kính Ø12mm.

5. Pha Z trong Encoder dùng để làm gì?
Pha Z cung cấp một xung duy nhất mỗi vòng quay, dùng để xác định vị trí gốc (Home) của hệ thống.

6. Tần số đáp ứng tối đa của sản phẩm là bao nhiêu?
Tần số đáp ứng tối đa đạt 300kHz.

7. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP50, chống bụi cơ bản nhưng không chống nước. Vui lòng lắp đặt ở môi trường khô ráo.

8. Làm sao để tính vòng quay đáp ứng tối đa (rpm)?
Công thức: rpm = (Tần số đáp ứng tối đa / Độ phân giải) x 60 giây.

9. AUT VN có cung cấp chứng từ CO/CQ không?
Có, AUT VN cung cấp CO/CQ công chứng bởi Autonics Vina cho sản phẩm này.

10. Sản phẩm này được bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics.

Nguồn tham khảo: Autonics Official Website
