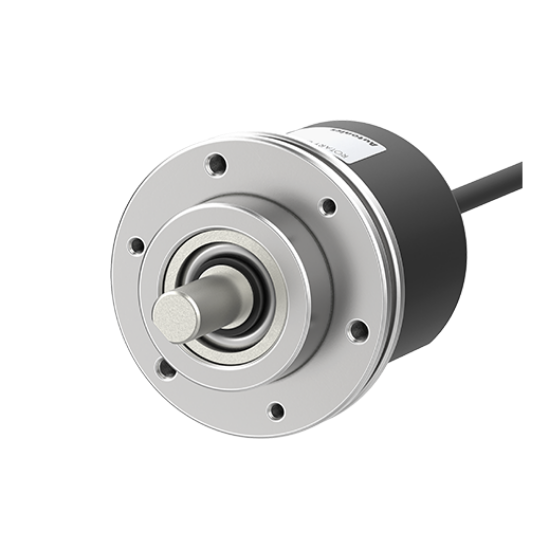

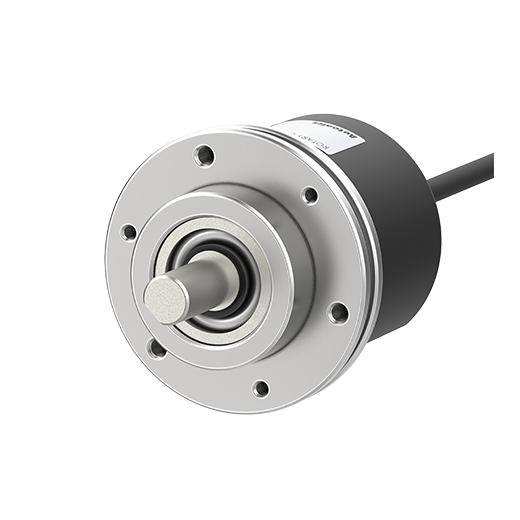

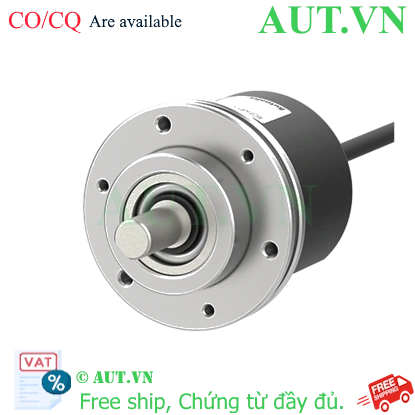

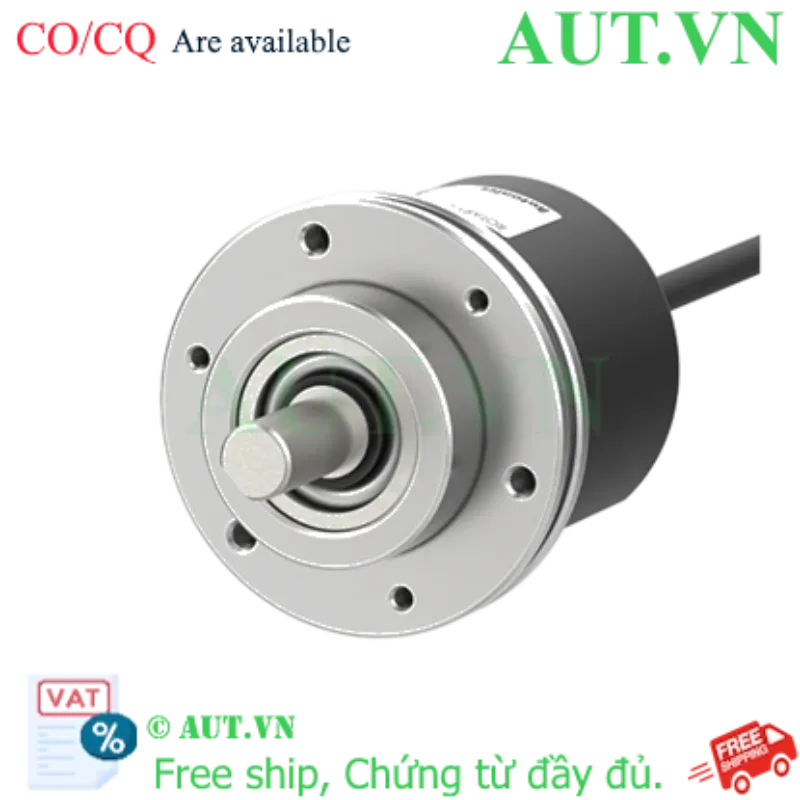

Encoder Autonics E58SC10-1024-3-T-24 | 1024 Xung, Trục Đặc 10mm, Ngõ Ra Totem Pole

Độ phân giải cao: 1024 P/R giúp đo lường vị trí và tốc độ chính xác tuyệt đối.
Kết cấu cơ khí bền bỉ: Trục đặc Ø10mm chịu tải trọng lớn, vận hành ổn định.
Tín hiệu mạnh mẽ: Ngõ ra Totem Pole (Push-Pull) chống nhiễu vượt trội, dễ dàng kết nối PLC.
Hàng chính hãng: Sản phẩm Autonics nhập khẩu chính ngạch, bảo hành uy tín tại AUT VN.

nhà chế tạo: Autonics

SKU: E58SC10-1024-3-T-24

Giá cũ: 3.117.510 ₫

Giá bán: 2.791.800 ₫

Giới thiệu Encoder Autonics E58SC10-1024-3-T-24 chuyên dụng cho công nghiệp

Encoder Autonics E58SC10-1024-3-T-24 là dòng cảm biến xoay tăng dần (Incremental Rotary Encoder) cao cấp thuộc series E58SC. Thiết bị đóng vai trò quan trọng trong việc chuyển đổi chuyển động cơ học thành tín hiệu xung điện, giúp hệ thống điều khiển (PLC, Counter) xác định chính xác vị trí, tốc độ và hướng quay của máy móc. Với độ phân giải 1024 xung/vòng và trục đặc đường kính 10mm, đây là giải pháp hàng đầu cho các hệ thống đòi hỏi độ bền cơ khí và độ chính xác cao. AUT VN cam kết cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tối ưu cho doanh nghiệp.

Điểm nổi bật vượt trội

Độ chính xác cực cao: Với 1024 xung mỗi vòng (P/R), thiết bị cung cấp dữ liệu chi tiết, giúp kiểm soát sai số ở mức thấp nhất.
Công nghệ ngõ ra Totem Pole: Khác với các dòng ngõ ra thông thường, ngõ ra Totem Pole (Push-Pull) cung cấp tín hiệu ổn định, khả năng truyền xa tốt và chống nhiễu điện từ cực hiệu quả.
Thiết kế trục đặc Ø10mm: Tăng cường khả năng chịu momen xoắn, hạn chế rung lắc cơ khí, phù hợp cho môi trường máy móc công nghiệp nặng.
Tần số đáp ứng nhanh: Khả năng xử lý lên đến 300kHz, đảm bảo không mất xung ngay cả khi hệ thống vận hành ở tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E58SC10-1024-3-T-24
Loại Encoder	Incremental (Encoder tăng dần)
Độ phân giải	1024 P/R (Xung/Vòng)
Đường kính trục	Ø10mm (Trục đặc)
Điện áp nguồn cấp	12-24VDC ±5%
Kiểu ngõ ra	Totem Pole (Push-Pull)
Tần số đáp ứng tối đa	300kHz
Cấp bảo vệ	IP50 (Chống bụi)
Nhiệt độ vận hành	-10 đến 50°C

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Encoder Autonics E58SC10-1024-3-T-24

Tối ưu năng suất: Kiểm soát chính xác vị trí giúp giảm thiểu sản phẩm lỗi, quy trình sản xuất diễn ra liên tục.
Tiết kiệm chi phí vận hành: Độ bền cao giúp giảm tần suất thay thế linh kiện và giảm thời gian dừng máy (downtime).
Dễ dàng tích hợp: Tương thích hoàn hảo với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron, Schneider...

Hướng dẫn lắp đặt và sử dụng (How-to)

Căn chỉnh trục: Đảm bảo trục của Encoder và trục động cơ/máy phải nằm trên một đường thẳng đồng tâm để tránh gây hại cho vòng bi.
Sử dụng khớp nối: Khuyến khích sử dụng khớp nối mềm (flexible coupling) Ø10mm để hấp thụ rung động và bù sai lệch tâm.
Đấu nối điện: Cấp nguồn 12-24VDC ổn định. Kết nối các dây tín hiệu pha A, B và Z vào các ngõ vào xung tốc độ cao (High-Speed Counter) của PLC.
Kiểm tra vận hành: Kiểm tra chiều quay bằng cách quan sát xung trên PLC. Nếu sai chiều, có thể đảo vị trí pha A và B.

Sản phẩm sử dụng chung (isRelatedTo)

Khớp nối mềm Ø10mm: Phụ kiện bảo vệ trục Encoder khỏi lực tác động trực tiếp.
Bộ đếm xung Autonics: Thiết bị hiển thị và xử lý số lượng xung thực tế.
Bộ nguồn DC 24V: Cung cấp nguồn điện sạch và ổn định cho thiết bị.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Máy đóng gói tự động: Kiểm soát chiều dài màng phim và điểm cắt chính xác.
Hệ thống băng tải thông minh: Đo tốc độ băng chuyền và định vị sản phẩm trên dây chuyền.
Cánh tay Robot & CNC: Xác định góc quay và vị trí chính xác của các trục cơ khí.
Máy in công nghiệp: Đồng bộ hóa tốc độ kéo giấy và tốc độ in.

Câu hỏi thường gặp (FAQ)

1. Encoder E58SC10-1024-3-T-24 sử dụng nguồn điện bao nhiêu?
Sản phẩm hoạt động ổn định trong dải điện áp 12-24VDC (sai số cho phép ±5%).

2. Ngõ ra Totem Pole có ưu điểm gì so với Open Collector?
Ngõ ra Totem Pole (Push-Pull) có khả năng chủ động đẩy mức cao và kéo mức thấp, giúp tín hiệu mạnh hơn, truyền đi xa hơn mà không cần điện trở kéo lên và chống nhiễu tốt hơn.

3. Tại sao tôi nên chọn loại trục đặc 10mm này?
Trục đặc Ø10mm có độ cứng vững cao hơn các loại trục rỗng hoặc trục nhỏ, giúp chịu được mô-men xoắn lớn và hoạt động bền bỉ trong môi trường công nghiệp nặng.

4. Làm thế nào để xác định điểm gốc (Home) của hệ thống?
Bạn hãy sử dụng xung từ pha Z. Mỗi vòng quay, pha Z sẽ phát ra một xung duy nhất, dùng để định vị điểm Zero của máy.

5. Thiết bị này có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50, chuyên dùng để chống bụi. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo để đảm bảo tuổi thọ.

6. Tôi có thể thay thế Encoder này bằng model có số xung khác không?
Có thể, nhưng bạn cần phải cài đặt lại thông số tỷ lệ (Scaling) trong bộ điều khiển PLC để tính toán lại khoảng cách hoặc tốc độ tương ứng.

7. Làm sao để kiểm tra Encoder có đang quay đúng chiều không?
Dựa vào thứ tự pha: Nếu pha A dẫn trước pha B thì là quay thuận, nếu pha B dẫn trước pha A là quay nghịch. Bạn có thể đảo dây A-B để đổi chiều.

8. AUT VN có cung cấp chứng nhận CO/CQ không?
Có, AUT VN cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho mọi sản phẩm Autonics.

9. Tôi có cần mua thêm phụ kiện gì khi lắp đặt không?
Bạn nên mua thêm khớp nối mềm Ø10mm và dây cáp tín hiệu chống nhiễu để đảm bảo hệ thống vận hành hoàn hảo nhất.

10. Nếu tín hiệu bị nhiễu, tôi cần xử lý như thế nào?
Hãy kiểm tra lại việc nối đất (grounding) cho vỏ bọc cáp chống nhiễu và đảm bảo nguồn cấp DC đủ sạch, không có xung nhiễu.

11. Thời gian bảo hành của sản phẩm tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. Vui lòng liên hệ AUT VN để biết chi tiết chính sách.

12. Tôi có thể nhận hỗ trợ kỹ thuật trực tiếp không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn lắp đặt và xử lý sự cố qua Hotline hoặc Email.
