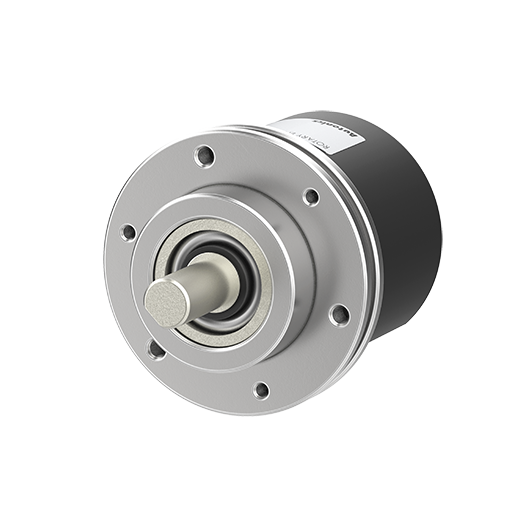

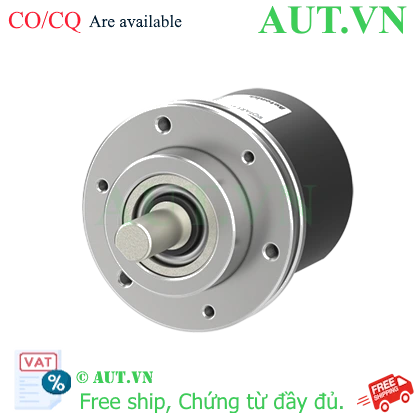

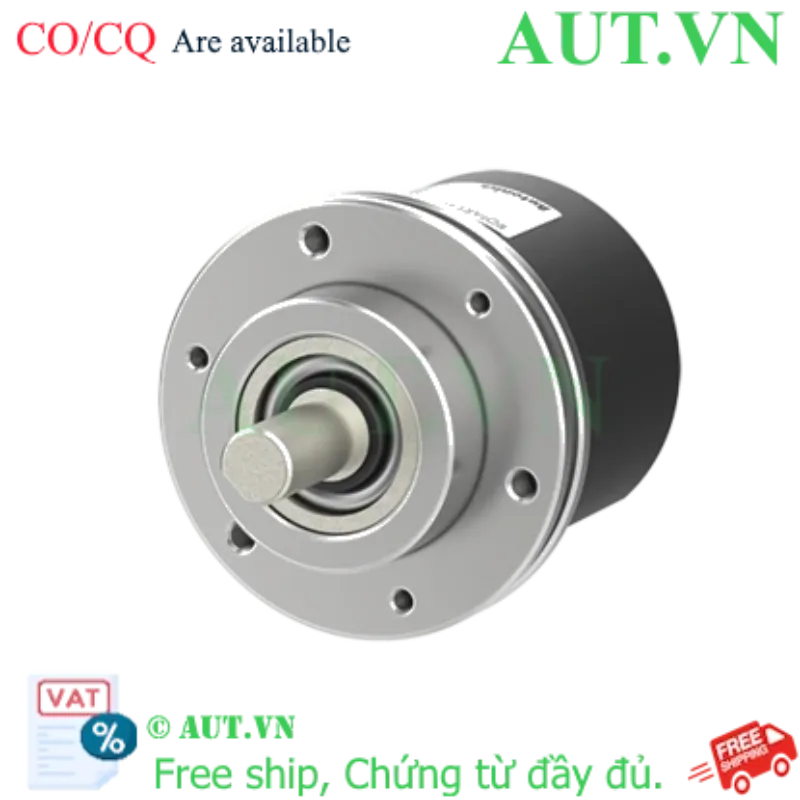

Cảm biến Encoder Autonics E58SC10-1800-3-V-5-CR | 1800 P/R, Trục 10mm, 5VDC

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Điện áp nguồn: 5VDC ±5%
  • Đường kính trục: Ø10mm
  • Ngõ ra: Điện áp (Voltage output), pha A, B, Z
  • Tần số đáp ứng tối đa: 300kHz
nhà chế tạo: Autonics
SKU: E58SC10-1800-3-V-5-CR
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SC10-1800-3-V-5-CR

Cảm biến Encoder Autonics E58SC10-1800-3-V-5-CR là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng Encoder tăng dần (Incremental Encoder) của Autonics. Với khả năng cung cấp 1800 xung trên mỗi vòng quay, sản phẩm này là giải pháp lý tưởng cho các hệ thống điều khiển vị trí, tốc độ và đo lường trong công nghiệp tự động hóa. Được phân phối chính hãng bởi AUT VN, sản phẩm đảm bảo độ bền bỉ và độ chính xác tuyệt đối cho mọi ứng dụng.

Điểm nổi bật của sản phẩm

  • Độ phân giải cao: 1800 P/R giúp theo dõi vị trí chính xác đến từng chi tiết nhỏ.
  • Thiết kế bền bỉ: Tiêu chuẩn bảo vệ IP50, phù hợp cho môi trường công nghiệp sạch.
  • Tốc độ đáp ứng nhanh: Tần số đáp ứng lên đến 300kHz, đảm bảo không bỏ lỡ xung ở tốc độ cao.
  • Lắp đặt dễ dàng: Trục đường kính 10mm phổ biến, đi kèm phụ kiện khớp nối và giá đỡ.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58SC10-1800-3-V-5-CR
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Đường kính trụcØ10mm
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Pha ngõ raA, B, Z
Loại ngõ raĐiện áp (Voltage output)
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Cấu trúc bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Trọng lượngXấp xỉ 230g

Lợi ích khi sử dụng Encoder Autonics E58SC10-1800-3-V-5-CR

  • Tăng độ chính xác: Giảm thiểu sai số trong việc định vị trục và điều khiển tốc độ động cơ.
  • Tương thích cao: Ngõ ra điện áp 5VDC dễ dàng kết nối với các bộ PLC, vi điều khiển và bộ đếm tốc độ cao.
  • Tiết kiệm chi phí bảo trì: Với độ bền cao và tiêu chuẩn IP50, sản phẩm hoạt động ổn định trong thời gian dài.
  • Hỗ trợ kỹ thuật từ AUT VN: Được cam kết hàng chính hãng, đầy đủ CO/CQ và hỗ trợ cài đặt miễn phí.

Hướng dẫn lắp đặt và sử dụng (How-to)

  1. Bước 1: Kiểm tra thiết bị: Đảm bảo mã sản phẩm là E58SC10-1800-3-V-5-CR và không có hư hỏng vật lý.
  2. Bước 2: Lắp đặt cơ khí: Sử dụng giá đỡ đi kèm để cố định Encoder. Sử dụng khớp nối Ø10mm để kết nối trục Encoder với trục động cơ/máy móc, đảm bảo đồng tâm để tránh rung lắc.
  3. Bước 3: Đấu nối điện: Kết nối nguồn cấp 5VDC đúng cực. Đấu nối các pha A, B, Z vào bộ thu nhận tín hiệu (PLC/Controller).
  4. Bước 4: Cấu hình và chạy thử: Thiết lập thông số đếm xung trên PLC tương ứng với 1800 P/R. Vận hành ở tốc độ thấp trước khi tăng dần lên tốc độ làm việc.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

  • Máy CNC: Theo dõi vị trí chính xác của bàn máy và trục xoay.
  • Băng tải công nghiệp: Đo tốc độ băng tải và định lượng sản phẩm theo chiều dài.
  • Cánh tay Robot: Kiểm soát góc quay của các khớp nối.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có bao nhiêu xung trên mỗi vòng quay?
Trả lời: Sản phẩm có độ phân giải là 1800 xung/vòng (P/R).

2. Điện áp nguồn cấp cho E58SC10-1800-3-V-5-CR là bao nhiêu?
Trả lời: Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

3. Trục của Encoder này có kích thước bao nhiêu?
Trả lời: Đường kính trục ngoài là Ø10mm.

4. Ngõ ra của sản phẩm là loại gì?
Trả lời: Ngõ ra là dạng điện áp (Voltage output) với 3 pha A, B, Z.

5. Tốc độ quay tối đa mà Encoder này chịu được là bao nhiêu?
Trả lời: Vòng quay cho phép tối đa là 5000rpm.

6. Sản phẩm có chống nước không?
Trả lời: Sản phẩm đạt tiêu chuẩn IP50, bảo vệ chống bụi nhưng không chống nước. Vui lòng lắp đặt trong môi trường khô ráo.

7. Tôi có thể dùng sản phẩm này cho nguồn 24VDC không?
Trả lời: Không, mã này chỉ dùng cho 5VDC. Nếu bạn cần nguồn 24VDC, hãy tham khảo mã E58SC10-1800-3-V-24-CR.

8. Phụ kiện đi kèm khi mua tại AUT VN bao gồm những gì?
Trả lời: Sản phẩm đi kèm khớp nối Ø10mm và giá đỡ.

9. Làm sao để phân biệt pha A, B và Z?
Trả lời: Pha A và B dùng để xác định tốc độ và chiều quay, pha Z là xung chỉ số (Index pulse) xuất hiện một lần mỗi vòng quay để xác định điểm gốc.

10. AUT VN có cung cấp giấy tờ CO/CQ không?
Trả lời: Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm chính hãng.

Nguồn tham khảo: Autonics Official Website
