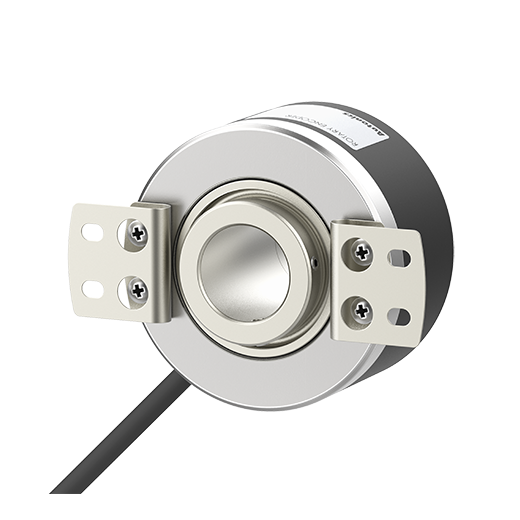

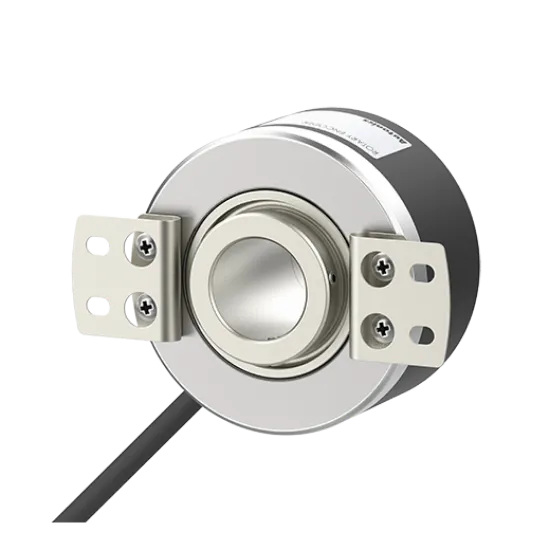

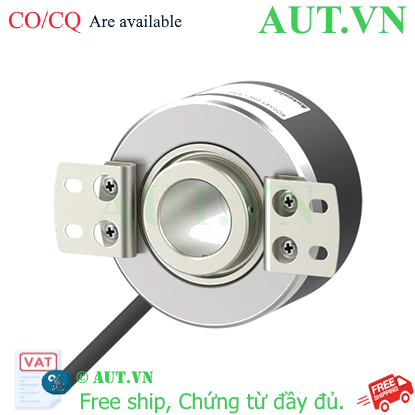

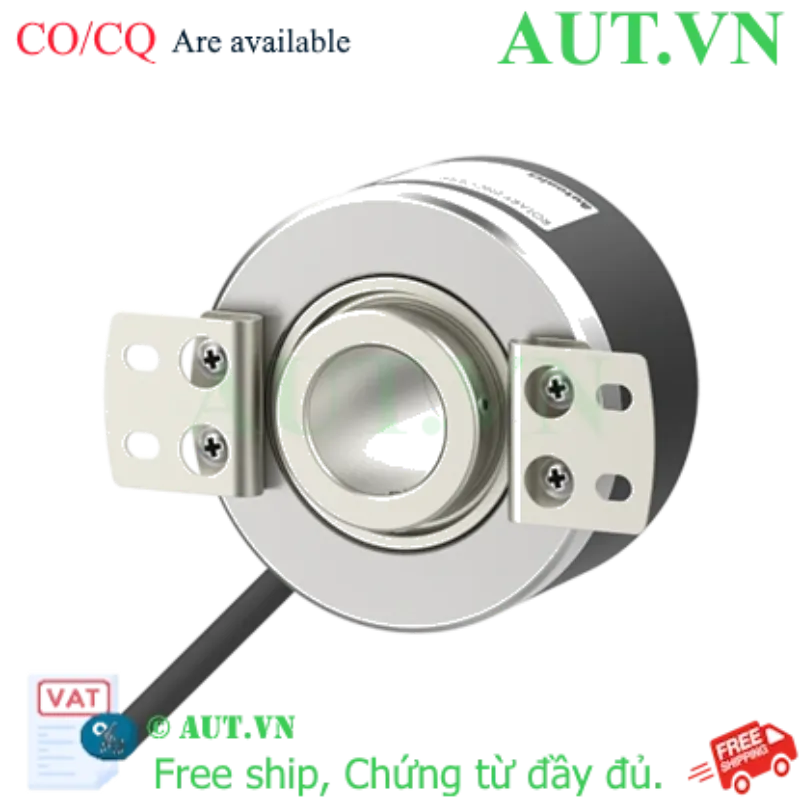

Cảm biến Encoder Autonics E60H20-5000-6-L-5 | Lỗ Rỗng Ø20mm, 5000 P/R, Ngõ Ra Line Driver

Độ phân giải siêu cao: 5000 xung/vòng (P/R) cho độ chính xác tuyệt đối.
Thiết kế trục rỗng (Hollow Shaft): Đường kính lỗ Ø20mm, lắp đặt trực tiếp vào trục động cơ.
Ngõ ra Line Driver (TTL): Khả năng chống nhiễu vượt trội, truyền tín hiệu xa ổn định.
Nguồn cấp: 5VDC ±5% chuyên dụng cho các hệ thống điều khiển tốc độ cao.

nhà chế tạo: Autonics

SKU: E60H20-5000-6-L-5

Giá cũ: 5.716.200 ₫

Giá bán: 4.572.960 ₫

Cảm biến Encoder Autonics E60H20-5000-6-L-5: Giải Pháp Đo Lường Vòng Quay Chính Xác Cao

Trong các hệ thống tự động hóa yêu cầu độ chính xác cực cao, cảm biến Encoder Autonics E60H20-5000-6-L-5 chính là thiết bị không thể thiếu. Với thiết kế dạng lỗ liền trục (Hollow Shaft) Ø20mm, sản phẩm cho phép lắp đặt trực tiếp vào trục máy, giúp tối ưu hóa không gian và giảm thiểu rung động cơ khí. Đặc biệt, với độ phân giải lên đến 5000 xung/vòng cùng ngõ ra Line Driver, thiết bị đảm bảo tín hiệu luôn sạch và ổn định ngay cả trong môi trường công nghiệp có nhiều nhiễu điện từ.

Điểm Nổi Bật Của Sản Phẩm

Độ phân giải cực cao: Với 5000 xung mỗi vòng, thiết bị giúp kiểm soát vị trí và tốc độ chính xác đến từng chi tiết nhỏ nhất.
Công nghệ Line Driver chống nhiễu: Sử dụng các pha bù (A, /A, B, /B, Z, /Z) giúp loại bỏ nhiễu điện từ, lý tưởng cho các đường truyền tín hiệu dài đến PLC.
Lắp đặt thông minh: Cấu trúc lỗ rỗng Ø20mm giúp giảm bớt các khớp nối trung gian, tăng tuổi thọ hệ thống cơ khí.
Vận hành bền bỉ: Đáp ứng tần số đáp ứng lên đến 300kHz, hoạt động ổn định trong dải nhiệt độ công nghiệp rộng.

Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Encoder Autonics E60H20-5000-6-L-5
Thương hiệu	Autonics
Model	E60H20-5000-6-L-5
Đường kính lỗ trục	Ø20mm (Hollow Shaft)
Độ phân giải	5000 P/R (Xung/vòng)
Nguồn cấp định mức	5VDC ±5%
Ngõ ra điều khiển	Line Driver (TTL)
Pha tín hiệu đầu ra	A, /A, B, /B, Z, /Z
Tần số đáp ứng tối đa	300 kHz
Tốc độ quay tối đa	6000 rpm
Mô-men khởi động tối đa	150gf.cm (0.0147N.m)
Kiểu kết nối cáp	Cáp hướng tâm (Radial Cable)
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70°C
Trọng lượng	~330g

Nguồn tham khảo: Autonics Official Website

Lợi Ích Khi Đầu Tư Sản Phẩm

Tối ưu hóa quy trình: Giảm thiểu sai số trong các dây chuyền sản xuất tự động, nâng cao chất lượng sản phẩm đầu ra.
Tiết kiệm chi phí: Linh kiện chính hãng Autonics có độ bền cực cao, giảm thiểu thời gian dừng máy do hỏng hóc thiết bị đo.
Lắp đặt dễ dàng: Tiết kiệm thời gian kỹ thuật nhờ thiết kế trục rỗng, phù hợp cho cả việc thay thế và lắp mới.

Hướng Dẫn Lắp Đặt và Sử Dụng (How-to)

Bước 1: Chuẩn bị trục: Kiểm tra trục máy đảm bảo đường kính chuẩn Ø20mm, bề mặt sạch và không có vết xước sâu.
Bước 2: Lắp đặt cơ khí: Luồn trục máy qua lỗ Encoder, cố định bằng vít định vị hoặc vòng hãm để đảm bảo Encoder không bị trượt khi quay tốc độ cao.
Bước 3: Đấu nối điện: Kết nối nguồn 5VDC và các dây tín hiệu (A, /A, B, /B, Z, /Z) vào bộ điều khiển (PLC/Counter). Lưu ý đúng cực nguồn để tránh cháy thiết bị.
Bước 4: Kiểm tra chiều quay: Cấp nguồn và kiểm tra xung trên PLC. Nếu chiều quay bị ngược, hãy hoán đổi dây pha A và pha B.
Bước 5: Cấu hình phần mềm: Thiết lập thông số xung trong chương trình điều khiển là 5000 xung/vòng để tính toán chính xác tốc độ/vị trí.

Sản Phẩm Sử Dụng Chung (Related Products)

Bộ điều khiển lập trình PLC (Siemens, Mitsubishi, Omron).
Bộ điều khiển tốc độ (Biến tần/Inverter).
Bộ điều khiển Servo (Servo Drive/Motor).
Thiết bị đọc xung tốc độ cao.

Ứng dụng thực tế (Application)

Ngành bao bì: Kiểm soát độ dài màng phim, cắt túi chính xác.
Sản xuất linh kiện điện tử: Đo lường vị trí trong các máy lắp ráp tự động.
Hệ thống băng tải: Đồng bộ hóa tốc độ giữa các cụm băng tải trong nhà máy.
Máy CNC & Robot: Xác định chính xác góc quay và vị trí khớp nối.

Câu Hỏi Thường Gặp (FAQ)

1. Tôi có thể dùng nguồn 24V cho Encoder này không?
Tuyệt đối không. Model này yêu cầu nguồn cấp 5VDC ±5%. Sử dụng 24V sẽ làm hỏng thiết bị ngay lập tức.

2. Ngõ ra Line Driver có ưu điểm gì so với Open Collector?
Line Driver có khả năng chống nhiễu cực tốt nhờ tín hiệu vi sai, cho phép truyền tín hiệu đi xa và hoạt động ổn định trong môi trường nhiễu điện từ mạnh.

3. Làm sao để biết Encoder có đang hoạt động bình thường?
Bạn có thể dùng máy hiện sóng (Oscilloscope) để kiểm tra dạng sóng xung đầu ra hoặc kiểm tra số xung nhảy trên màn hình PLC.

4. Độ phân giải 5000 P/R có thể thay đổi được không?
Không, đây là độ phân giải cố định theo thiết kế của nhà sản xuất Autonics.

5. Lỗ Ø20mm có lắp được cho trục 15mm không?
Không, bạn cần dùng khớp nối giảm hoặc chọn model có lỗ trục phù hợp với đường kính trục máy của bạn.

6. Sản phẩm này có chịu được môi trường ẩm ướt không?
Sản phẩm đạt chuẩn IP50, chống bụi tốt nhưng không chống tia nước trực tiếp. Bạn nên lắp trong tủ điện hoặc nơi khô ráo.

7. Tại sao tôi nhận được tín hiệu bị nhiễu khi truyền xa?
Hãy đảm bảo bạn đang sử dụng dây cáp chống nhiễu và tận dụng tối đa các pha bù (/A, /B, /Z) của ngõ ra Line Driver.

8. Tôi cần chuẩn bị gì khi mua hàng tại AUT VN?
Bạn chỉ cần cung cấp Model và yêu cầu CO/CQ nếu cần. AUT VN sẽ tư vấn kỹ thuật và gửi báo giá ngay.

9. Thời gian giao hàng là bao lâu?
AUT VN luôn sẵn hàng tại kho, hỗ trợ giao hàng nhanh chóng trên toàn quốc.

10. Chính sách bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng Autonics theo đúng quy định của nhà sản xuất.
