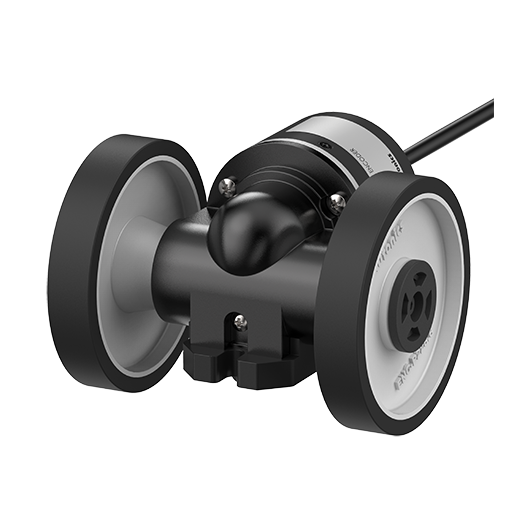

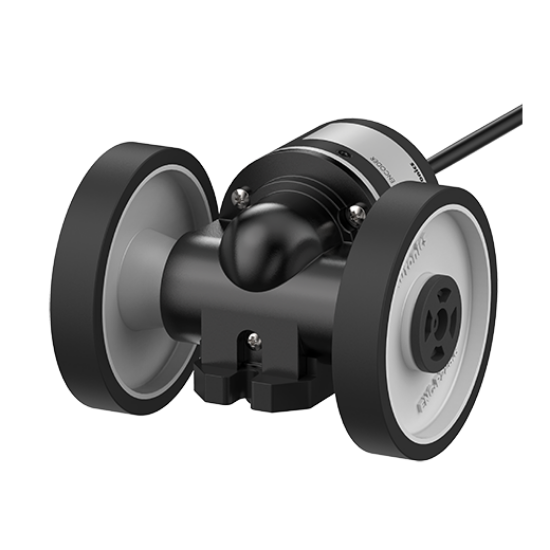

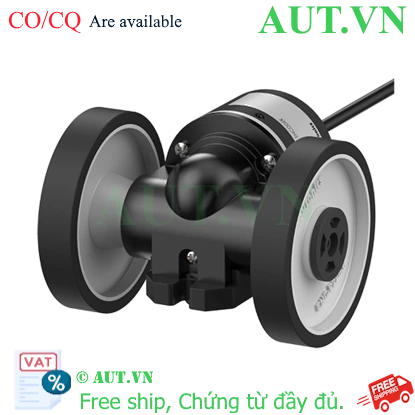

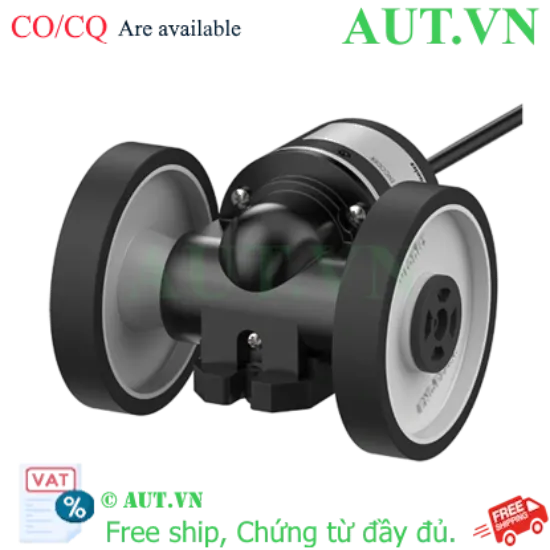

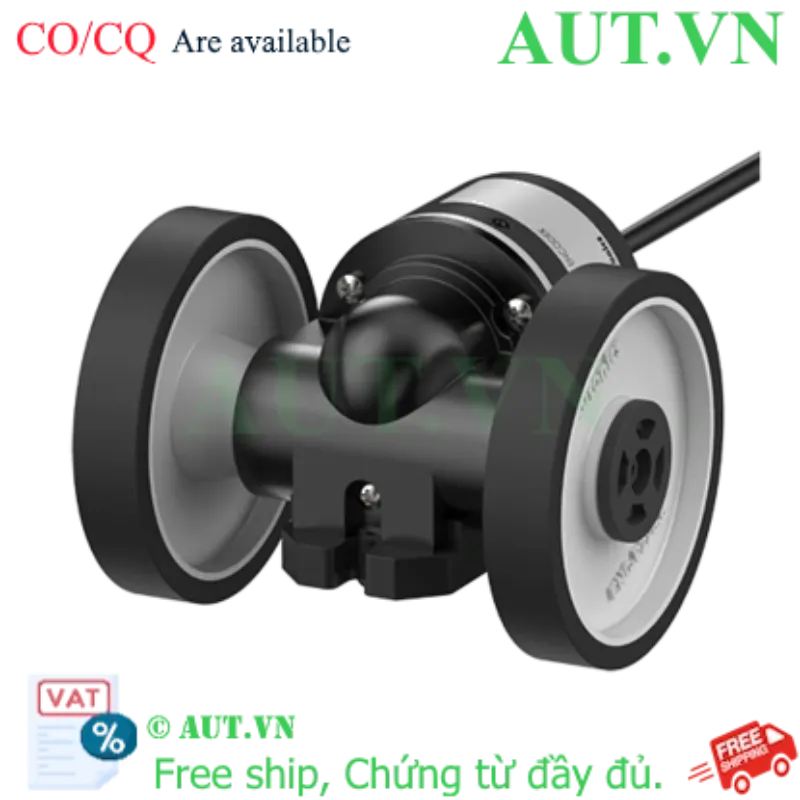

Trong các dây chuyền sản xuất tự động hóa hiện đại, đặc biệt là ngành dệt may và bao bì, việc kiểm soát chính xác chiều dài vật liệu là yếu tố then chốt để loại bỏ phế phẩm và tối ưu hóa lợi nhuận. Encoder Autonics ENC-1-4-N-24 là dòng cảm biến đo lường dạng bánh xe cao cấp, được thiết kế chuyên biệt để theo dõi khoảng cách với đơn vị Yard (yd) một cách khắt khe nhất. Với sự kết hợp giữa độ bền cơ khí và độ chính xác điện tử, sản phẩm này giúp doanh nghiệp số hóa quy trình đo lường, thay thế hoàn toàn các phương pháp đo thủ công sai số cao.
Điểm Nổi Bật Của Encoder Bánh Xe Autonics ENC-1-4-N-24
- Độ phân giải lý tưởng: Với khả năng đo chi tiết đến 0.01yd mỗi xung, thiết bị đảm bảo tính đồng nhất cho mọi sản phẩm đầu ra, loại bỏ sai số tích lũy.
- Hiệu suất xử lý vượt trội: Tần số đáp ứng 180kHz cho phép Encoder hoạt động chính xác ngay cả khi vật liệu di chuyển với tốc độ cực nhanh.
- Kết nối linh hoạt (NPN): Ngõ ra NPN Open Collector là tiêu chuẩn vàng cho các hệ thống PLC hiện nay, giúp việc tích hợp vào hệ thống điều khiển trở nên nhanh chóng và đơn giản.
- Thiết kế công nghiệp bền bỉ: Đạt chuẩn IP50, vỏ ngoài chịu lực tốt, hoạt động ổn định trong môi trường nhà xưởng từ -10 đến 70°C.
Bảng Thông Số Kỹ Thuật Chi Tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | ENC-1-4-N-24 |
| Tần số đáp ứng tối đa | 180kHz |
| Tốc độ quay tối đa | 5000 rpm |
| Pha ngõ ra | A, B |
| Chu vi bánh xe | 228.6mm (0.25yd) |
| Tỷ lệ bánh răng | 4:1 |
| Số xung/vòng | 100 xung |
| Đơn vị đo tối thiểu | 0.01yd |
| Kiểu ngõ ra | NPN Open Collector (Mạch thu hở) |
| Điện áp nguồn cấp | 12-24VDC ±5% (Sóng P-P max 5%) |
| Kiểu kết nối | Cáp nối sẵn (Cable type) |
| Cấp bảo vệ | IP50 |
| Nhiệt độ vận hành | -10 đến 70℃ (Bảo quản: -25 đến 85℃) |
| Độ ẩm cho phép | 35 đến 85%RH (Không ngưng tụ) |
| Trọng lượng | ~494g |
* Lưu ý: Để đảm bảo độ chính xác, vòng quay thực tế phải luôn nhỏ hơn hoặc bằng vòng quay đáp ứng tối đa. Công thức: [Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây].
Lợi Ích Khi Sử Dụng Encoder Autonics ENC-1-4-N-24
- Giảm thiểu lãng phí: Cắt chính xác chiều dài theo yêu cầu, giảm tối đa lượng vải/giấy dư thừa.
- Lắp đặt không xâm lấn: Thiết kế dạng bánh xe đo lăn trực tiếp, không cần tháo dỡ hay can thiệp sâu vào trục truyền động của máy.
- Nâng cao năng suất: Tốc độ xử lý cao giúp máy vận hành liên tục mà không cần giảm tốc để đo lường.
- Tin cậy tuyệt đối: Thương hiệu Autonics toàn cầu đảm bảo tuổi thọ linh kiện và độ ổn định tín hiệu trong thời gian dài.
Hướng Dẫn Lắp Đặt Và Vận Hành (How-to)
- Bước 1: Lắp đặt cơ khí - Gắn Encoder vào khung máy sao cho bánh xe tiếp xúc trực tiếp với bề mặt vật liệu. Điều chỉnh lò xo ép để bánh xe không bị trượt khi vật liệu di chuyển.
- Bước 2: Đấu nối điện - Kết nối nguồn 12-24VDC. Đấu dây pha A và B vào các chân ngõ vào High-speed Counter (HSC) của PLC.
- Bước 3: Cài đặt hệ số - Trong phần mềm lập trình PLC, thiết lập hệ số quy đổi: cứ 1 xung nhận được tương đương với 0.01 Yard.
- Bước 4: Kiểm tra & Hiệu chuẩn - Cho vật liệu chạy qua một khoảng cách chuẩn (ví dụ 10yd) và kiểm tra giá trị hiển thị trên PLC. Tinh chỉnh cơ khí nếu có sai lệch.
Sản Phẩm Thường Sử Dụng Kèm (isRelatedTo)
- Bộ đếm xung Autonics (Digital Counter): Để hiển thị giá trị Yard trực tiếp cho người vận hành.
- PLC Công Nghiệp (Siemens S7-1200, Mitsubishi FX5U, Delta): Tiếp nhận và xử lý tín hiệu xung để điều khiển cắt tự động.
- Bộ nguồn DC 24V (Switching Power Supply): Đảm bảo nguồn điện sạch, không nhiễu cho cảm biến.
Ứng Dụng Thực Tế (Application)
Thiết bị Encoder ENC-1-4-N-24 là lựa chọn hàng đầu cho các ứng dụng:
- Ngành Dệt May: Đo chiều dài vải cuộn, sợi chỉ, ruy băng trong máy dệt và máy may công nghiệp.
- Ngành Bao Bì & Giấy: Kiểm soát chiều dài màng PE, màng PVC, giấy Kraft trong máy đóng gói tự động.
- Hệ thống Băng Tải: Đo khoảng cách di chuyển của sản phẩm trên chuyền để định vị chính xác.
- Máy Quấn Cuộn: Theo dõi số lượng Yard đã quấn để tự động dừng hoặc báo động khi đủ số lượng.
Câu Hỏi Thường Gặp (FAQ)
1. Encoder ENC-1-4-N-24 đo đơn vị Yard như thế nào?
Thiết bị sử dụng bánh xe có chu vi chuẩn kết hợp với tỷ lệ bánh răng 4:1, tạo ra xung điện tương ứng với mỗi 0.01 Yard vật liệu đi qua.
2. Tôi có thể dùng Encoder này cho PLC ngõ vào PNP không?
Sản phẩm này có ngõ ra NPN (Sinking). Nếu PLC của bạn là PNP (Sourcing), bạn cần sử dụng thêm một Relay trung gian hoặc bộ chuyển đổi mức tín hiệu NPN sang PNP.
3. Độ phân giải 0.01yd có đủ chính xác cho vải cao cấp không?
Hoàn toàn đủ. Với sai số cực thấp, đây là chuẩn đo phổ biến cho các loại vải và màng nhựa công nghiệp hiện nay.
4. Làm sao để khắc phục tình trạng bánh xe bị trượt?
Hãy kiểm tra độ sạch của bề mặt vật liệu và đảm bảo lực ép của lò xo đủ mạnh để bánh xe bám sát vật liệu nhưng không làm rách/biến dạng vật liệu.
5. Tần số 180kHz có ý nghĩa gì trong thực tế?
Nó cho phép Encoder gửi tín hiệu về PLC rất nhanh. Điều này có nghĩa là dù máy chạy tốc độ cao, PLC vẫn ghi nhận đủ mọi xung, không bị sót chiều dài.
6. Thiết bị có hoạt động được trong môi trường ẩm không?
Chuẩn IP50 chống bụi nhưng không chống nước. Bạn nên lắp đặt ở vị trí khô ráo hoặc sử dụng hộp bảo vệ nếu môi trường có nước bắn.
7. Cách tính tổng chiều dài khi lập trình PLC?
Công thức: Chiều dài (Yard) = [Tổng số xung đếm được] x 0.01.
8. Sự khác biệt giữa ENC-1-4-N-24 và các model khác là gì?
Điểm khác biệt chính là đơn vị đo (Yard), ngõ ra (NPN) và độ phân giải (0.01yd). Các model khác có thể đo theo đơn vị mm hoặc có ngõ ra Totem Pole.
9. Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
Có, AUT VN hỗ trợ tư vấn sơ đồ đấu nối và hướng dẫn cài đặt PLC miễn phí cho khách hàng.
10. Thời gian giao hàng và bảo hành tại AUT VN như thế nào?
Sản phẩm luôn sẵn kho, giao nhanh toàn quốc. Bảo hành chính hãng theo tiêu chuẩn Autonics Việt Nam.
