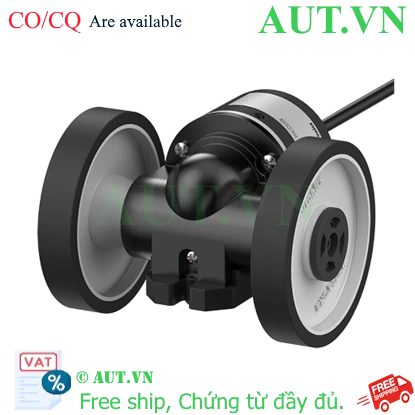

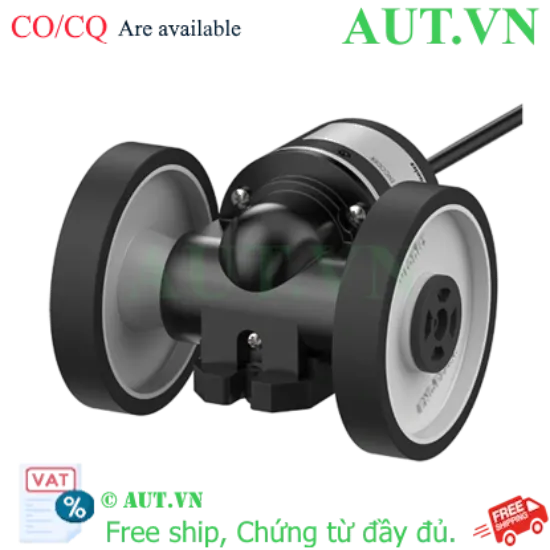

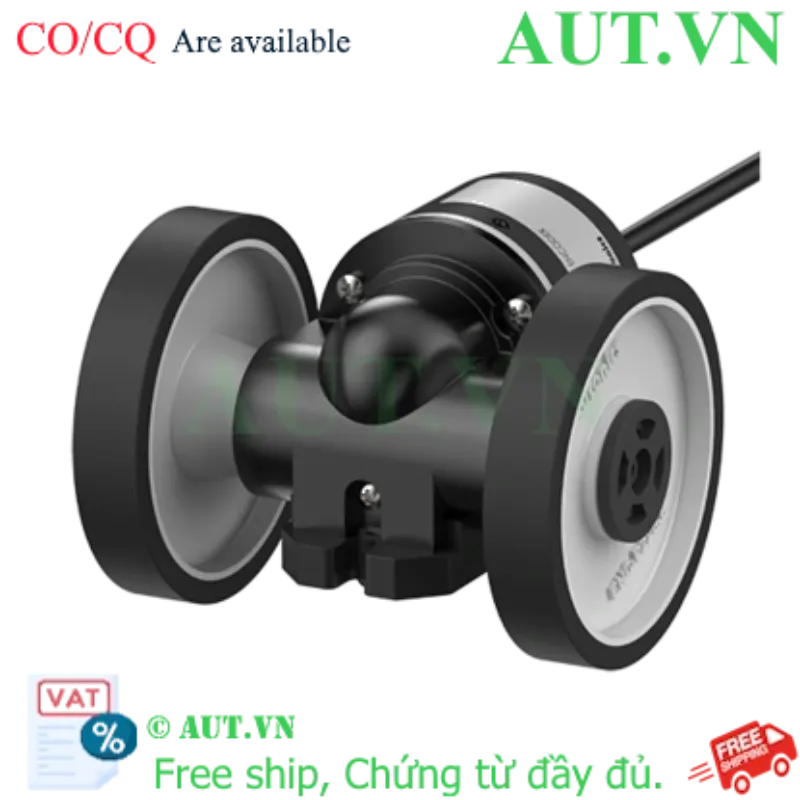

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác khoảng cách và chiều dài vật liệu không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn để tối ưu hóa chi phí và chất lượng sản phẩm. Encoder Autonics ENC-1-4-V-24 là thiết bị đo lường chuyên dụng, giúp chuyển đổi chuyển động quay của bánh xe thành xung điện, cung cấp dữ liệu vị trí và tốc độ với độ tin cậy tuyệt đối, loại bỏ hoàn toàn sai số thủ công trong sản xuất.
Điểm Nổi Bật Của Encoder Autonics ENC-1-4-V-24
- Độ phân giải siêu chính xác: Khả năng đo chi tiết đến 0.01yd trên mỗi xung, giúp kiểm soát chặt chẽ mọi thông số chiều dài vật liệu từ vải, giấy đến cáp điện.
- Hiệu suất vận hành mạnh mẽ: Với tần số đáp ứng lên đến 180kHz, thiết bị xử lý mượt mà ngay cả trong các dây chuyền chạy tốc độ cao mà không bị mất xung.
- Công nghệ tỷ lệ bánh răng 4:1: Tăng cường số xung ngõ ra, giúp tín hiệu phản hồi nhạy hơn và chính xác hơn gấp nhiều lần so với các dòng encoder thông thường.
- Thiết kế bền bỉ chuẩn công nghiệp: Đạt tiêu chuẩn bảo vệ IP50, chịu nhiệt từ -10 đến 70℃, hoạt động ổn định trong môi trường nhà xưởng khắc nghiệt tại Việt Nam.
Bảng Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật chi tiết Autonics ENC-1-4-V-24
| Tần số đáp ứng tối đa | 180kHz |
|---|
| Độ phân giải tối đa | 5000rpm |
|---|
| Pha ngõ ra | A, B |
|---|
| Chu vi bánh xe | 228.6mm (0.25yd) |
|---|
| Tỷ lệ bánh răng | 4:1 |
|---|
| Số xung | 100 |
|---|
| Đơn vị đo tối thiểu | 0.01yd |
|---|
| Loại ngõ ra | Điện áp (Voltage Output) |
|---|
| Nguồn cấp | 12-24VDC ±5% (Sóng P-P: max. 5%) |
|---|
| Kết nối | Loại cáp trục (Cable type) |
|---|
| Cấp bảo vệ | IP50 |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ |
|---|
| Độ ẩm vận hành | 35 đến 85%RH |
|---|
| Trọng lượng | Xấp xỉ 494g |
|---|
Lợi Ích Khi Đầu Tư Encoder ENC-1-4-V-24
- Tối ưu hóa năng suất: Tự động hóa quy trình đo lường, giảm thiểu can thiệp thủ công, tăng tốc độ vận hành dây chuyền.
- Tiết kiệm chi phí nguyên liệu: Cắt vật liệu chính xác tuyệt đối, giảm thiểu phế phẩm, tối ưu giá trị sử dụng của cuộn vật liệu.
- Độ bền vượt trội: Linh kiện chính hãng Autonics giảm thiểu thời gian dừng máy bảo trì, đảm bảo vận hành liên tục 24/7.
- Tương thích đa nền tảng: Dễ dàng tích hợp với PLC Siemens, Mitsubishi, Omron và các bộ đếm Digital Counter hiện nay.
Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn bánh xe Encoder sao cho tiếp xúc trực tiếp và chắc chắn với bề mặt vật liệu cần đo. Đảm bảo không có độ rơ để tránh sai số.
- Bước 2: Đấu nối điện: Cấp nguồn 12-24VDC. Đấu nối dây tín hiệu pha A, B vào chân input của PLC hoặc Bộ đếm (Counter).
- Bước 3: Cấu hình thông số: Thiết lập hệ số quy đổi trên bộ điều khiển (Ví dụ: 1 xung = 0.01yd) để hiển thị giá trị chiều dài thực tế.
- Bước 4: Hiệu chuẩn: Chạy thử ở tốc độ thấp, đối chiếu với thước đo thực tế để tinh chỉnh trước khi vận hành công suất lớn.
Sản Phẩm Thường Sử Dụng Chung (isRelatedTo)
Để xây dựng hệ thống đo lường hoàn chỉnh, ENC-1-4-V-24 thường được kết hợp cùng:
- Bộ đếm Digital Counter Autonics: Hiển thị trực quan chiều dài và tốc độ thực tế.
- Bộ điều khiển lập trình PLC: Xử lý dữ liệu xung để điều khiển cắt vật liệu tự động.
- Bộ nguồn DC 24V ổn áp: Đảm bảo tín hiệu điện áp ngõ ra sạch, không bị nhiễu.
Ứng Dụng Thực Tế (Application)
Sản phẩm là sự lựa chọn hàng đầu trong các lĩnh vực:
- Ngành Dệt May: Đo chiều dài vải, sợi, ruy băng trong quá trình dệt và cuộn.
- Ngành In Ấn & Bao Bì: Kiểm soát chiều dài màng nhựa, giấy in, nhãn dán.
- Sản xuất Cáp Điện: Đo chiều dài dây cáp, ống nhựa PVC, ống thủy lực.
- Hệ thống Băng Tải: Định vị chính xác vị trí sản phẩm trên dây chuyền đóng gói tự động.
FAQ - Câu Hỏi Thường Gặp
1. Encoder ENC-1-4-V-24 dùng để làm gì?
Trả lời: Đây là encoder bánh xe dùng để đo chiều dài/khoảng cách vật liệu cuộn bằng cách chuyển đổi vòng quay bánh xe thành xung điện.
2. Tại sao nên chọn tỷ lệ bánh răng 4:1?
Trả lời: Tỷ lệ 4:1 khuếch đại số xung ngõ ra, giúp tăng độ phân giải và độ chính xác khi đo so với tỷ lệ 1:1.
3. Thiết bị có hoạt động được với nguồn 12VDC không?
Trả lời: Có, thiết bị hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC.
4. Chỉ số IP50 có chống nước không?
Trả lời: IP50 bảo vệ chống bụi nhưng không chống nước. Quý khách nên lắp đặt nơi khô ráo, tránh tia nước trực tiếp.
5. Cách tính chiều dài thực tế từ xung của model này?
Trả lời: Công thức: Chiều dài (yd) = Tổng số xung đếm được × 0.01.
6. Sản phẩm có dễ thay thế cho các model cũ không?
Trả lời: Rất dễ, miễn là model cũ có cùng nguồn cấp (12-24VDC) và loại ngõ ra Điện áp.
7. AUT VN có cung cấp chứng từ CO/CQ không?
Trả lời: Có, AUT VN cung cấp đầy đủ CO/CQ công chứng từ Autonics Vina cho mọi đơn hàng.
8. Thời gian bảo hành là bao lâu?
Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Autonics Việt Nam.
9. Mua số lượng lớn có được chiết khấu không?
Trả lời: Có, AUT VN có chính sách giá sỉ cực tốt cho đối tác doanh nghiệp và nhà thầu.
10. Tần số 180kHz có ý nghĩa gì?
Trả lời: Cho phép đo chính xác ngay cả khi vật liệu di chuyển với tốc độ cực nhanh mà không bị sót xung.
Nguồn tham khảo: Autonics Global Official Website
