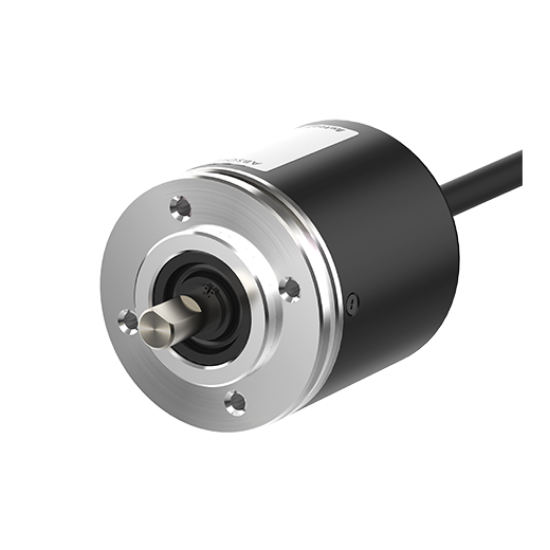

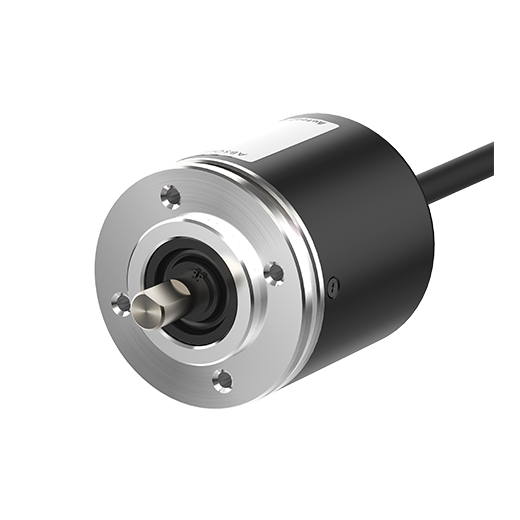

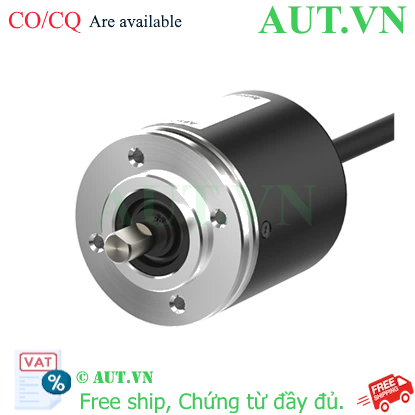

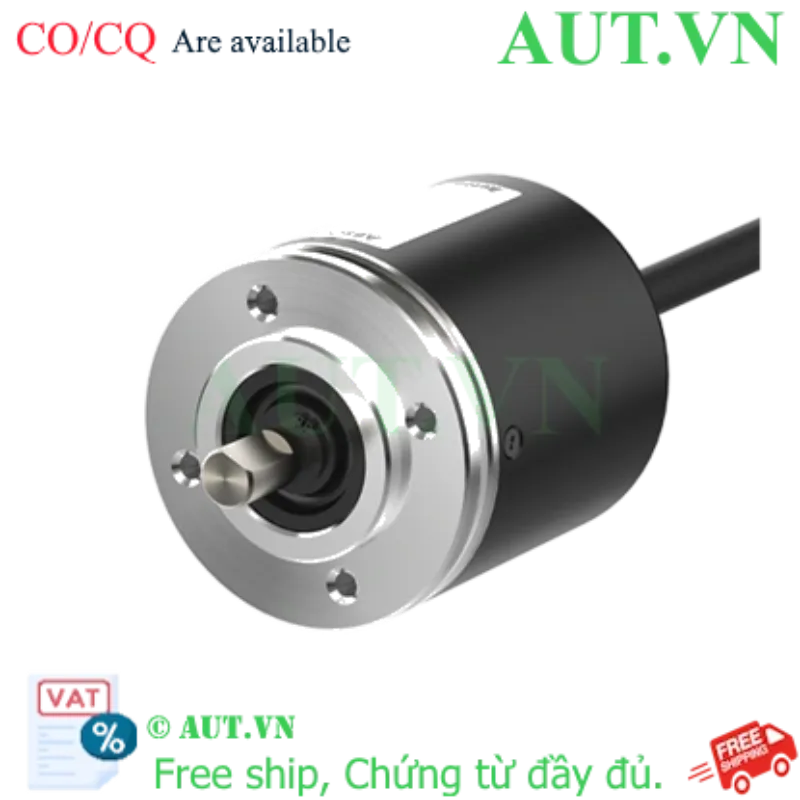

Giới thiệu về Encoder Tuyệt đối Autonics EP50S8-720-3F-N-24
Trong các hệ thống tự động hóa hiện đại đòi hỏi độ chính xác khắt khe, việc mất thời gian thiết lập lại điểm gốc (Home) sau mỗi lần khởi động không chỉ gây lãng phí thời gian mà còn tiềm ẩn rủi ro va chạm cơ khí nghiêm trọng. Encoder tuyệt đối Autonics EP50S8-720-3F-N-24 chính là giải pháp đột phá để giải quyết triệt để vấn đề này.
Với khả năng ghi nhớ vị trí tuyệt đối thông qua công nghệ mã Gray (Gray Code), thiết bị cung cấp giá trị tọa độ chính xác ngay lập tức khi cấp nguồn, giúp dây chuyền sản xuất vận hành mượt mà, an toàn và đạt hiệu suất tối đa. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang đến giải pháp đo lường tin cậy nhất cho doanh nghiệp của bạn.
Điểm nổi bật của Encoder EP50S8-720-3F-N-24
- Loại bỏ quy trình Home: Khả năng lưu trữ vị trí tuyệt đối giúp hệ thống hoạt động tức thì, giảm tối đa thời gian Downtime (thời gian chết của máy).
- Độ tin cậy tuyệt đối với Mã Gray: Khác với mã nhị phân thông thường, mã Gray chỉ thay đổi một bit duy nhất tại mỗi bước chuyển, triệt tiêu hoàn toàn hiện tượng nhiễu hoặc đọc sai giá trị trung gian ở tốc độ cao.
- Độ bền công nghiệp vượt trội: Đạt chuẩn bảo vệ IP65, chống xâm nhập bụi bẩn và tia nước, lý tưởng để vận hành trong môi trường nhà xưởng khắc nghiệt, ẩm ướt.
- Tương thích đa nền tảng: Ngõ ra NPN Open Collector kết hợp dải nguồn 12-24VDC giúp việc tích hợp vào các dòng PLC phổ biến như Siemens, Mitsubishi, Omron trở nên cực kỳ đơn giản.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics EP50S8-720-3F-N-24
| Thương hiệu | Autonics |
|---|
| Model | EP50S8-720-3F-N-24 |
|---|
| Loại Encoder | Tuyệt đối (Absolute) |
|---|
| Độ phân giải | 720 P/R (Xung/Vòng) |
|---|
| Định dạng mã ngõ ra | Mã Gray (Gray Code) |
|---|
| Kiểu ngõ ra | NPN Open Collector |
|---|
| Tần số đáp ứng tối đa | 35kHz |
|---|
| Tốc độ quay tối đa | 3000 rpm |
|---|
| Mô-men khởi động | Max. 70gf.cm (0.0069N.m) |
|---|
| Nguồn cấp | 12-24VDC ±5% |
|---|
| Dòng tiêu thụ | ≤ 100 mA |
|---|
| Điện trở cách điện | ≥ 100 MΩ |
|---|
| Nhiệt độ hoạt động | -10 đến 70℃ |
|---|
| Cấu trúc bảo vệ | IP65 (Tiêu chuẩn IEC) |
|---|
| Kết nối | Cáp nối sẵn (Cable) |
|---|
Lợi ích khi đầu tư Encoder Autonics EP50S8-720-3F-N-24
- Tăng năng suất vận hành: Loại bỏ hoàn toàn thời gian chờ chạy Home, giúp máy móc khởi động và đi vào sản xuất ngay lập tức.
- An toàn tuyệt đối cho thiết bị: Mã Gray ngăn chặn các lỗi đọc giá trị ảo, bảo vệ các bộ phận cơ khí khỏi va chạm do sai số vị trí khi khởi động lại hệ thống.
- Tiết kiệm chi phí bảo trì: Với chuẩn IP65 và linh kiện cao cấp từ Autonics, thiết bị có tuổi thọ cực cao, giảm tần suất thay thế và sửa chữa.
- Triển khai nhanh chóng: Thiết kế chuẩn hóa giúp việc lắp đặt cơ khí và lập trình trên PLC trở nên đơn giản, tiết kiệm nhân công kỹ thuật.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1 - Lắp đặt cơ khí: Căn chỉnh trục Encoder và trục động cơ/tải đảm bảo tính đồng tâm tuyệt đối. Lời khuyên: Nên sử dụng khớp nối mềm (flexible coupling) để triệt tiêu rung động và tránh lực vặn gây hư hỏng vòng bi.
- Bước 2 - Đấu nối điện: Cấp nguồn DC 12-24V. Lưu ý kiểm tra kỹ cực tính (+/-) để tránh gây chập cháy mạch điều khiển.
- Bước 3 - Cấu hình PLC: Thiết lập ngõ vào PLC ở chế độ Sink (đối với ngõ ra NPN). Sử dụng hàm chuyển đổi Gray to Binary trong phần mềm lập trình để đọc giá trị thập phân.
- Bước 4 - Kiểm tra và Hiệu chuẩn: Quay trục ở tốc độ chậm để đối chiếu giá trị hiển thị trên HMI với góc quay thực tế, đảm bảo tính chính xác trước khi chuyển sang chế độ tự động.
Sản phẩm thường dùng chung (isRelatedTo)
Để hệ thống vận hành ổn định nhất, EP50S8-720-3F-N-24 nên được kết hợp cùng:
- Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX5U, Omron CP1H...
- Khớp nối trục (Coupling): Khớp nối nhôm hoặc khớp nối lò xo chất lượng cao.
- Bộ nguồn DC 24V: Nguồn rơ-le công nghiệp (Meanwell, Autonics) để đảm bảo tín hiệu sạch.
- Màn hình HMI: Dùng để giám sát tọa độ góc quay thực tế.
Ứng dụng thực tế (Application)
- Máy đóng gói tự động: Định vị chính xác điểm cắt màng, căn chỉnh bao bì.
- Hệ thống Logistics & Băng tải: Phân loại sản phẩm dựa trên vị trí tuyệt đối.
- Robot công nghiệp: Đo lường chính xác góc quay của các khớp trục cánh tay Robot.
- Máy CNC & Thiết bị gia công: Theo dõi tọa độ trục mà không cần reset điểm gốc sau khi tắt máy.
FAQ - Giải đáp thắc mắc thường gặp
1. Tại sao tôi nên chọn Encoder tuyệt đối thay vì Encoder tương đối?
Encoder tuyệt đối ghi nhớ vị trí ngay cả khi mất điện. Bạn không cần chạy Home mỗi khi khởi động, giúp tăng tính an toàn và tiết kiệm thời gian.
2. Mã Gray trong model này có tác dụng gì?
Mã Gray giúp triệt tiêu lỗi đọc sai bit khi chuyển trạng thái tốc độ cao, đảm bảo độ chính xác cực lớn so với mã nhị phân.
3. Chuẩn IP65 có chống được nước không?
IP65 chống bụi hoàn toàn và chống được tia nước bắn từ mọi hướng. Tuy nhiên, không được dùng để ngâm thiết bị dưới nước.
4. Tôi có thể dùng nguồn 12V được không?
Được, thiết bị hỗ trợ dải nguồn linh hoạt từ 12VDC đến 24VDC (sai số ±5%).
5. Ngõ ra NPN kết nối với PLC như thế nào?
Bạn cần cấu hình chân Input của PLC ở dạng Sink (Common nối với +24V) để nhận tín hiệu từ Encoder.
6. Tốc độ tối đa là bao nhiêu?
Thiết bị có thể vận hành ổn định lên đến tốc độ 3000 rpm.
7. Mua hàng tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn Autonics.
8. Làm sao để tránh hỏng trục Encoder?
Hãy luôn sử dụng khớp nối mềm để giảm thiểu rung động và lực tác động trực tiếp lên trục.
9. AUT VN có hỗ trợ kỹ thuật không?
Có, chúng tôi hỗ trợ hướng dẫn đấu nối và lập trình giải mã Gray Code cho khách hàng.
10. Hàng tại AUT VN có đầy đủ giấy tờ không?
Có, chúng tôi cung cấp đầy đủ chứng chỉ CO, CQ cho các đơn hàng dự án.
