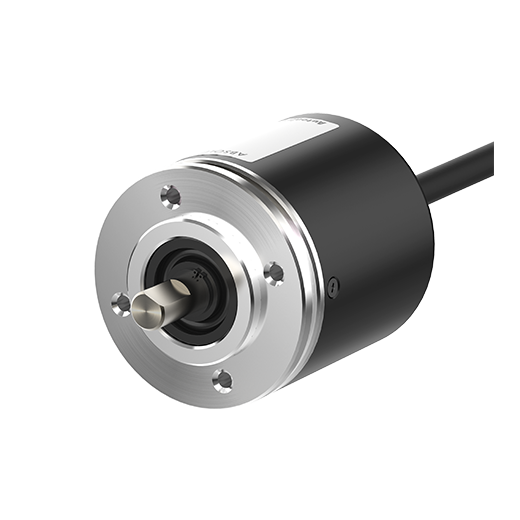

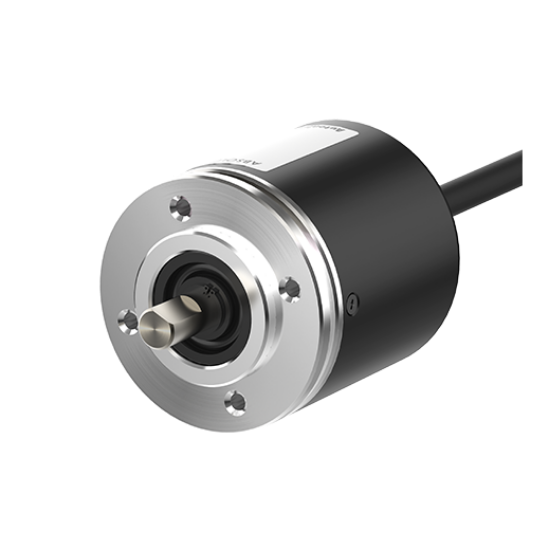

Encoder Autonics EP50S8-1024-3F-N-24 | 1024 Xung, Mã Gray Chống Nhiễu, Ngõ Ra NPN - AUT VN

Độ phân giải cao: 1024 xung/vòng (P/R) đảm bảo kiểm soát vị trí và tốc độ chính xác tuyệt đối.
Công nghệ mã Gray: Triệt tiêu lỗi nhảy bit, chống nhiễu tín hiệu hoàn hảo trong môi trường công nghiệp.
Ngõ ra NPN Open Collector: Tương thích linh hoạt với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron.
Tiêu chuẩn IP65: Kháng bụi và tia nước, vận hành bền bỉ trong các điều kiện khắc nghiệt.
Nguồn cấp ổn định: Dải điện áp rộng 12-24VDC, dễ dàng lắp đặt vào hệ thống hiện có.

nhà chế tạo: Autonics

SKU: EP50S8-1024-3F-N-24

Tải xuống mẫu

Giá cũ: 3.991.500 ₫

Giá bán: 3.193.200 ₫

Giới thiệu về Encoder Autonics EP50S8-1024-3F-N-24

Trong kỷ nguyên tự động hóa chính xác, việc kiểm soát chuyển động đòi hỏi các thiết bị phản hồi dữ liệu cực kỳ tin cậy. Encoder Autonics EP50S8-1024-3F-N-24 là dòng cảm biến vòng quay tăng dần (Incremental Encoder) cao cấp, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất về độ chính xác và độ bền. Điểm khác biệt cốt lõi của model này nằm ở việc ứng dụng công nghệ mã Gray (Gray Code), giúp loại bỏ hoàn toàn hiện tượng sai số khi chuyển đổi giữa các trạng thái bit – một nhược điểm cố hữu của mã nhị phân truyền thống. Với độ phân giải 1024 xung, thiết bị này là giải pháp tối ưu để đo lường tốc độ và vị trí trong các dây chuyền sản xuất tự động. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Encoder Autonics EP50S8-1024-3F-N-24

Công nghệ mã Gray tiên tiến: Đảm bảo chỉ có một bit thay đổi giữa các bước chuyển, giúp tín hiệu cực kỳ sạch và chống nhiễu điện từ (EMI) hiệu quả.
Độ bền công nghiệp chuẩn IP65: Thiết kế vỏ chắc chắn, bảo vệ linh kiện bên trong khỏi bụi bẩn và tác động của nước, lý tưởng cho môi trường sản xuất nặng.
Hiệu suất đáp ứng nhanh: Tần số đáp ứng lên đến 35kHz, cho phép theo dõi các chuyển động tốc độ cao mà không xảy ra hiện tượng mất xung.
Khả năng tương thích cao: Ngõ ra NPN Open Collector giúp việc tích hợp vào các hệ thống điều khiển PLC trở nên đơn giản và nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm	EP50S8-1024-3F-N-24
Hãng sản xuất	Autonics
Độ phân giải	1024 xung/vòng (P/R)
Kiểu mã hóa	Mã Gray (Gray Code)
Kiểu ngõ ra	NPN Open Collector (Mạch thu hở)
Tần số đáp ứng tối đa	35 kHz
Tốc độ quay tối đa	3000 rpm
Nguồn cấp định mức	12-24 VDC (±5%)
Dòng tiêu thụ	≤ 100 mA
Tiêu chuẩn bảo vệ	IP65
Nhiệt độ vận hành	-10 đến 70℃

Lợi ích khi sử dụng sản phẩm

Tăng độ chính xác: Loại bỏ sai số đọc vị trí nhờ mã Gray, giúp hệ thống vận hành mượt mà hơn.
Giảm chi phí bảo trì: Tiêu chuẩn IP65 giúp thiết bị hoạt động bền bỉ trong môi trường bụi bẩn, giảm tần suất thay thế.
Lắp đặt nhanh chóng: Tương thích với hầu hết các dòng PLC phổ biến, giảm thời gian triển khai dự án.
Tin cậy tuyệt đối: Thương hiệu Autonics danh tiếng kết hợp với sự phân phối chính hãng từ AUT VN.

Hướng dẫn sử dụng (How to)

Lắp đặt cơ khí: Gắn trục của Encoder vào trục động cơ hoặc trục truyền động, đảm bảo độ đồng tâm để tránh rung lắc.
Đấu nối nguồn: Kết nối nguồn cấp 12-24VDC vào các chân nguồn theo sơ đồ hướng dẫn của hãng.
Kết nối tín hiệu: Đấu nối ngõ ra NPN Open Collector vào ngõ vào (Input) của PLC hoặc bộ đếm tốc độ.
Cấu hình PLC: Thiết lập số xung trên mỗi vòng quay là 1024 trong phần mềm điều khiển để tính toán vị trí/tốc độ chính xác.
Kiểm tra vận hành: Cho trục quay chậm và kiểm tra tín hiệu phản hồi trên PLC để đảm bảo không bị mất xung.

Sản phẩm liên quan (isRelatedTo)

EP50S8-128-3F-N-24: Cảm biến Encoder Autonics 128 xung.
EP50S8-40-3F-N-24: Cảm biến Encoder Autonics 40 xung.
EP50S8-1024-3F-P-24: Encoder Autonics 1024 xung, Ngõ ra PNP.
EP50S8-1024-2F-N-24: Encoder Tuyệt Đối Autonics 1024 P/R, Ngõ ra NPN.
EP50S8-1024-3F-N-5: Encoder Autonics 1024 P/R, Nguồn 5V.
EP50S8-1024-3R-N-24: Encoder Autonics 1024 xung, Mã Gray, NPN.
EP50S8-720-3F-N-24: Encoder Autonics 720 P/R, Mã Gray.
EP50S8-360-3F-N-24: Cảm biến Encoder Autonics 360 xung.

Ứng dụng thực tế (Application)

Encoder Autonics EP50S8-1024-3F-N-24 được ứng dụng rộng rãi trong các hệ thống:

Máy CNC và máy phay tự động: Kiểm soát vị trí chính xác của bàn máy.
Hệ thống băng tải: Đo tốc độ băng tải và định vị sản phẩm trên dây chuyền.
Cánh tay Robot: Phản hồi góc quay của các khớp nối để điều khiển chuyển động.
Máy đóng gói, dán nhãn: Đồng bộ hóa tốc độ giữa các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Mã Gray trong sản phẩm này có tác dụng gì?
Mã Gray giúp đảm bảo chỉ có một bit thay đổi tại mỗi bước chuyển, loại bỏ hiện tượng sai số (glitch) thường gặp ở mã nhị phân, giúp tín hiệu ổn định hơn.

2. Ngõ ra NPN Open Collector là gì và dùng cho PLC nào?
Đây là kiểu ngõ ra thu hở NPN, phổ biến và tương thích tốt với các dòng PLC của Mitsubishi, Omron và một số dòng Siemens.

3. Sản phẩm có chịu được nước và bụi không?
Có, với tiêu chuẩn IP65, sản phẩm có khả năng kháng bụi hoàn toàn và chống lại các tia nước áp lực thấp từ mọi hướng.

4. Độ phân giải 1024 xung/vòng nghĩa là gì?
Nghĩa là khi trục Encoder quay hết một vòng 360 độ, thiết bị sẽ phát ra 1024 xung tín hiệu để PLC tính toán.

5. Điện áp cấp cho EP50S8-1024-3F-N-24 là bao nhiêu?
Thiết bị hoạt động trong dải điện áp từ 12VDC đến 24VDC.

6. Sự khác biệt giữa model NPN và PNP là gì?
Model NPN (như sản phẩm này) kéo tín hiệu xuống 0V khi kích hoạt, trong khi model PNP kéo tín hiệu lên mức nguồn VCC.

7. Tần số đáp ứng 35kHz có ý nghĩa gì?
Nó cho biết tốc độ xử lý tín hiệu tối đa của Encoder, đảm bảo không bị mất xung khi trục quay ở tốc độ cao (lên đến 3000 rpm).

8. Tôi có thể thay thế model này bằng model 128 xung không?
Có thể về mặt vật lý, nhưng bạn phải thay đổi cấu hình tính toán trong PLC vì độ phân giải khác nhau.

9. Sản phẩm này có bảo hành không?
Có, sản phẩm được phân phối bởi AUT VN và được bảo hành theo tiêu chuẩn của hãng Autonics.

10. Làm sao để phân biệt hàng chính hãng Autonics?
Hàng chính hãng có tem nhãn rõ ràng, mã SKU khớp với tài liệu kỹ thuật và được cung cấp bởi nhà phân phối uy tín như AUT VN.
