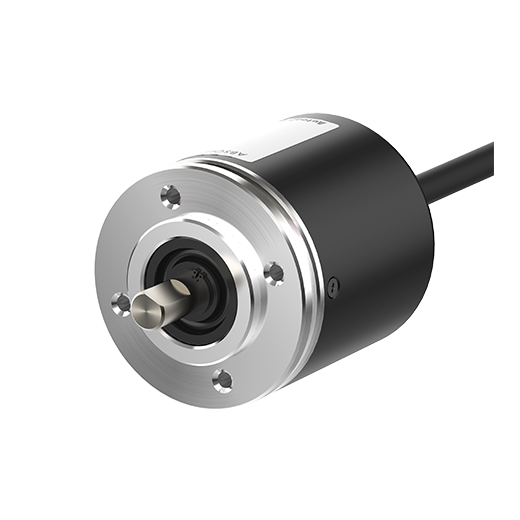

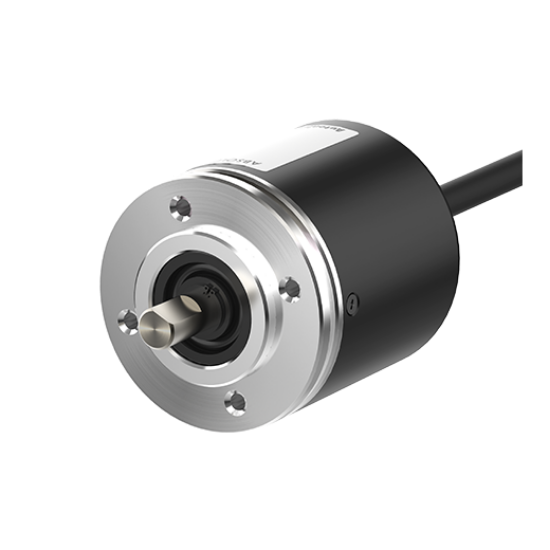

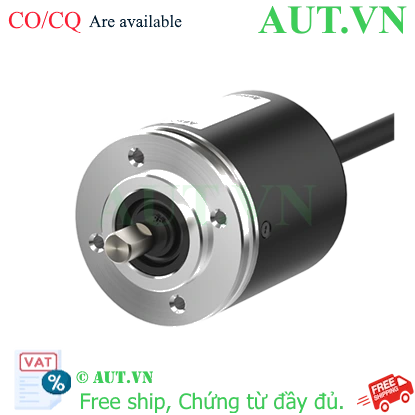

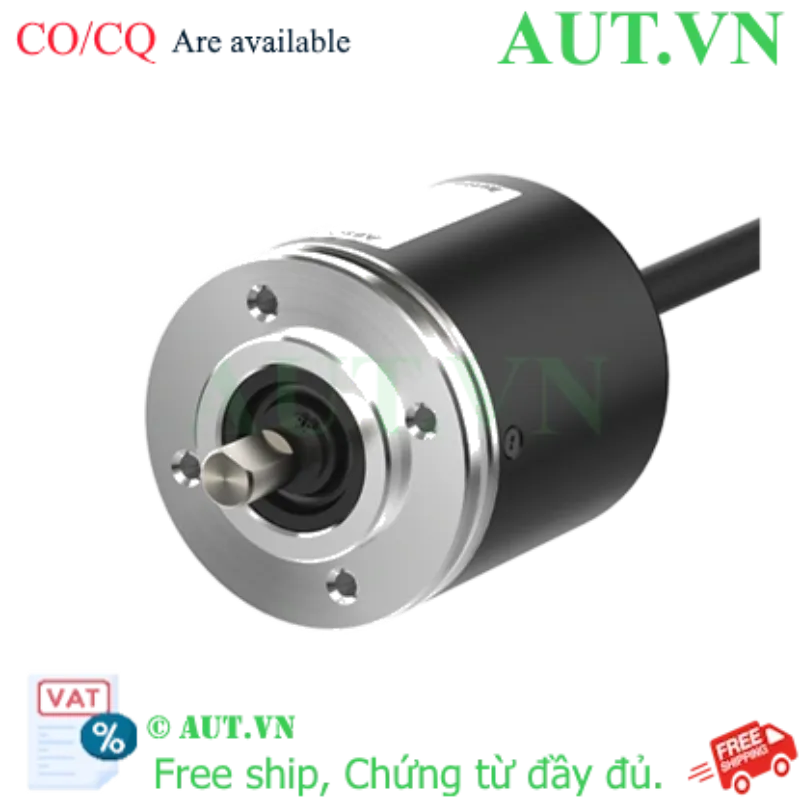

Cảm biến Encoder Tuyệt đối Autonics EP50S8-90-2F-N-24 là giải pháp đo lường vị trí góc quay cao cấp, được thiết kế đặc biệt cho các hệ thống tự động hóa yêu cầu độ chính xác tuyệt đối và khả năng vận hành tức thì. Khác với dòng encoder tương đối (Incremental), model EP50S8-90 cung cấp mã nhị phân duy nhất cho mỗi vị trí, giúp hệ thống loại bỏ hoàn toàn quy trình "về Home" mỗi khi khởi động lại. Điều này không chỉ tăng năng suất vận hành mà còn đảm bảo an toàn tuyệt đối cho máy móc trong các tình huống sự cố điện đột ngột. Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm chính hãng Autonics với đầy đủ chứng chỉ CO/CQ, mang đến sự tin tưởng cao nhất cho khách hàng.
Điểm nổi bật của Encoder Autonics EP50S8-90-2F-N-24
- Định vị tuyệt đối (Absolute Position): Khả năng ghi nhớ vị trí chính xác thông qua mã nhị phân, không bị mất dữ liệu khi ngắt nguồn điện.
- Độ bền chuẩn công nghiệp IP65: Vỏ bảo vệ kín khít, chống bụi bẩn và kháng tia nước, lý tưởng cho các nhà máy thực phẩm, dệt may hoặc môi trường có độ ẩm cao.
- Tương thích PLC linh hoạt: Ngõ ra NPN Open Collector cho phép kết nối trực tiếp và dễ dàng với hầu hết các dòng PLC phổ biến hiện nay mà không cần mạch chuyển đổi phức tạp.
- Độ phân giải 90 Division: Chia vòng quay thành 90 phân đoạn bằng nhau, đáp ứng chính xác các yêu cầu điều khiển góc quay chi tiết trong cơ khí chính xác.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics EP50S8-90-2F-N-24
| Loại Encoder | Tuyệt đối (Absolute Encoder) - Mã nhị phân (Binary code) |
|---|
| Độ phân giải | 90 P/R (Division) |
|---|
| Ngõ ra điều khiển | NPN mạch thu hở (Open Collector) |
|---|
| Tần số đáp ứng tối đa | 35kHz |
|---|
| Tốc độ quay tối đa | 3000 rpm |
|---|
| Mô-men khởi động | Max. 70gf.cm (0.0069N.m) |
|---|
| Nguồn cấp | 12-24VDC ±5% |
|---|
| Dòng tiêu thụ | ≤ 100 mA (Không tải) |
|---|
| Điện trở cách điện | ≥ 100 MΩ (500 VDC megger) |
|---|
| Nhiệt độ hoạt động | -10 đến 70℃ |
|---|
| Độ ẩm môi trường | 35 đến 85%RH |
|---|
| Tiêu chuẩn bảo vệ | IP65 (IEC tiêu chuẩn) |
|---|
| Kết nối | Loại trục (Shaft type) |
|---|
| Khối lượng | ≈ 398 g |
|---|
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư sản phẩm
- Tối đa hóa thời gian Up-time: Loại bỏ thời gian chờ đợi hệ thống tìm điểm Home, giúp khởi động máy ngay lập tức sau khi bật nguồn.
- Độ chính xác tuyệt đối, không sai số tích lũy: Khác với encoder tương đối dễ bị trượt xung, EP50S8-90 đảm bảo vị trí luôn chính xác 100% theo thời gian thực.
- Giảm chi phí vận hành & bảo trì: Chuẩn IP65 giúp thiết bị hoạt động bền bỉ, giảm thiểu rủi ro hư hỏng do bụi bẩn và nước xâm nhập.
- Lắp đặt nhanh chóng: Thiết kế chuẩn công nghiệp giúp dễ dàng thay thế hoặc tích hợp vào các hệ thống tự động hóa hiện có.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Kết nối trục: Sử dụng Khớp nối mềm (Flexible Coupling) để nối trục Encoder với trục máy. Lưu ý căn chỉnh đồng tâm để tránh gây rung lắc và mòn vòng bi.
- Bước 2 - Đấu nối nguồn: Cấp nguồn điện trong dải 12-24VDC. Tuyệt đối kiểm tra đúng cực tính (+) và (-) để bảo vệ mạch điện tử bên trong.
- Bước 3 - Kết nối tín hiệu: Đấu nối ngõ ra NPN vào module Input của PLC. Lưu ý lắp thêm trở kéo lên (Pull-up resistor) nếu PLC không tích hợp sẵn.
- Bước 4 - Cấu hình PLC: Thiết lập chế độ đọc dữ liệu dạng nhị phân (Binary) cho 90 phân đoạn. Xác định đúng số bit tương ứng để giải mã vị trí góc.
- Bước 5 - Vận hành thử: Quay trục thủ công để đối chiếu giá trị trên PLC, sau đó chạy thử ở tốc độ tăng dần lên đến 3000 rpm để kiểm tra độ ổn định.
Sản phẩm sử dụng chung (isRelatedTo)
- Bộ điều khiển PLC: Mitsubishi FX Series, Siemens S7-1200, Omron CP1H (Xử lý tín hiệu nhị phân).
- Khớp nối trục (Flexible Couplings): Giúp bù sai lệch tâm và giảm chấn cho trục encoder.
- Bộ nguồn DC 24V: Nguồn tổ ong ổn áp hoặc nguồn DIN-Rail chống nhiễu.
- Cáp tín hiệu bọc kim (Shielded Cable): Chống nhiễu điện từ EMI khi đi dây gần biến tần hoặc động cơ.
Ứng dụng thực tế (Application)
- Máy đóng gói & dán nhãn: Định vị điểm dừng màng phim chính xác để dán nhãn không bị lệch.
- Hệ thống băng tải phân loại: Xác định vị trí sản phẩm để điều khiển tay gạt đẩy chính xác vào khay.
- Cánh tay Robot: Kiểm soát góc quay khớp nối, đảm bảo độ chính xác của điểm cuối (End-effector).
- Máy CNC & Gia công: Phản hồi vị trí trục quay cho hệ thống điều khiển cơ khí chính xác cao.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn EP50S8-90-2F-N-24 thay vì Encoder tương đối?
Vì đây là Encoder tuyệt đối, nó ghi nhớ vị trí ngay cả khi mất điện. Bạn không cần tốn thời gian chạy máy về điểm Home mỗi khi khởi động lại, giúp tăng năng suất và an toàn.
2. Độ phân giải 90 Division nghĩa là gì?
Một vòng quay 360 độ được chia thành 90 phần bằng nhau. Mỗi bước nhảy tương ứng với 4 độ. PLC sẽ nhận biết chính xác vị trí trong 90 khoảng chia này.
3. Ngõ ra NPN có thể dùng cho PLC ngõ vào PNP không?
Không thể kết nối trực tiếp. Bạn cần dùng thêm Relay trung gian hoặc mạch chuyển đổi tín hiệu từ NPN sang PNP.
4. Chuẩn IP65 có chống nước hoàn toàn không?
IP65 chống bụi tuyệt đối và chống lại các tia nước áp lực thấp. Nó phù hợp cho môi trường ẩm hoặc vệ sinh bằng nước, nhưng không dùng để ngâm trong nước.
5. Tốc độ 3000 rpm là tốc độ gì?
Đây là tốc độ quay tối đa định mức. Để đảm bảo tuổi thọ lâu dài, bạn nên vận hành máy trong ngưỡng tốc độ cho phép này.
6. Tôi có thể dùng nguồn 12V thay vì 24V không?
Hoàn toàn được. Thiết bị hỗ trợ dải điện áp rộng từ 12VDC đến 24VDC ±5%.
7. Làm sao để giảm nhiễu tín hiệu khi lắp gần biến tần?
Hãy sử dụng cáp bọc kim (Shielded cable), nối đất lớp vỏ bọc và tách biệt đường dây nguồn với đường dây tín hiệu.
8. Sản phẩm này có cần thay pin định kỳ để nhớ vị trí không?
Không. Model EP50S8 là loại tuyệt đối không dùng pin, vị trí được xác định dựa trên đĩa mã hóa cơ khí/quang học.
9. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN hỗ trợ tư vấn sơ đồ đấu nối và hướng dẫn cài đặt PLC miễn phí cho khách hàng.
10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng Autonics. Chúng tôi cam kết hàng mới 100%, đầy đủ hóa đơn VAT và CO/CQ công chứng.
