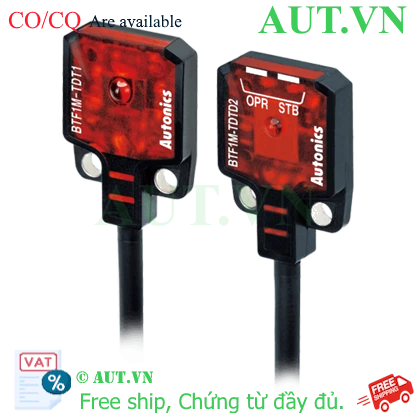

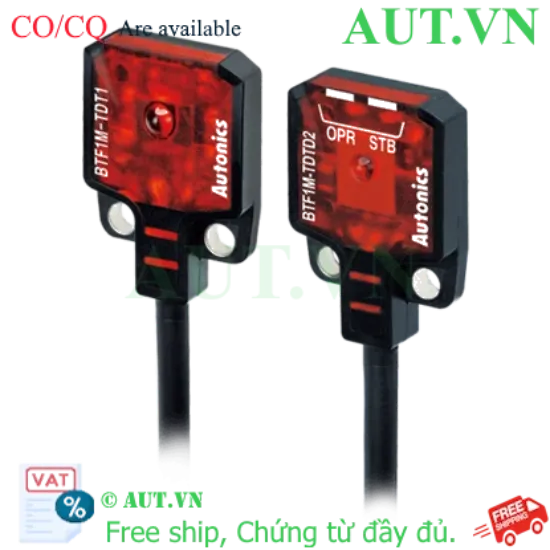

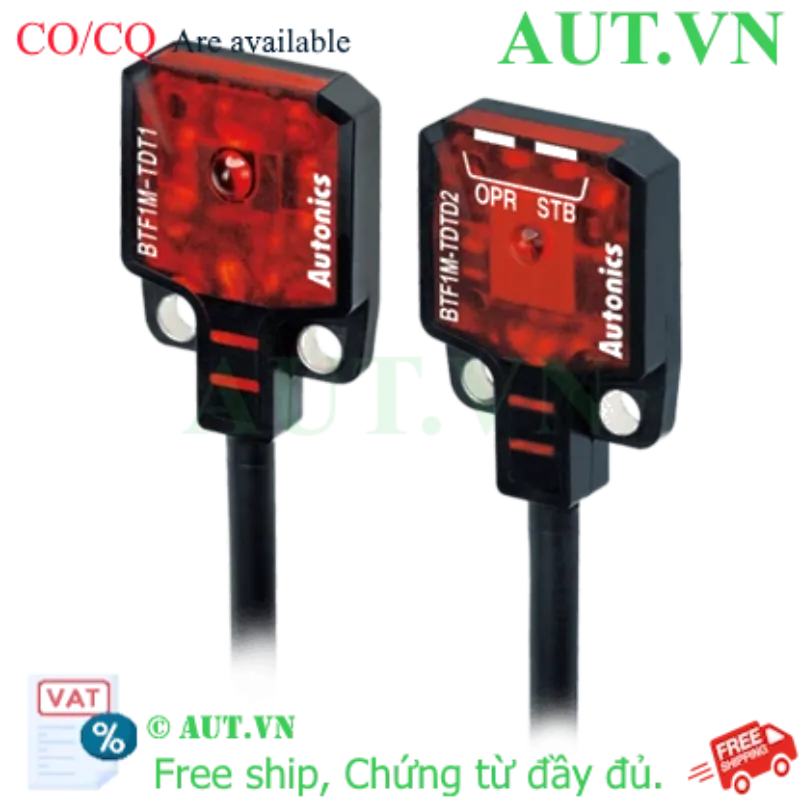

Cảm biến quang Autonics BTF1M-TDTD | Siêu mỏng 13x24mm, Thu phát 1m, IP67
- Thiết kế siêu mỏng (Ultra-slim): Kích thước chỉ 13x24mm, giải pháp hoàn hảo cho các không gian lắp đặt cực kỳ chật hẹp.
- Công nghệ thu phát (Through-beam): Đảm bảo độ chính xác tối đa với khoảng cách phát hiện lên đến 1 mét.
- Tốc độ phản hồi cực nhanh: Thời gian đáp ứng ≤ 1ms, phù hợp cho các dây chuyền sản xuất tốc độ cao.
- Độ bền công nghiệp: Tiêu chuẩn IP67 chống bụi và nước, vận hành ổn định trong môi trường khắc nghiệt.
- Ngõ ra linh hoạt: Ngõ ra NPN với chế độ Dark ON, dễ dàng tích hợp vào hệ thống điều khiển.
- Hàng chính hãng: Sản phẩm được phân phối bởi AUT VN, cam kết chất lượng và bảo hành uy tín.
Giá cũ:
1.362.750 ₫
1.090.200 ₫
Giới thiệu Cảm biến quang điện Autonics BTF1M-TDTD
Trong các hệ thống tự động hóa đòi hỏi sự tinh vi và tối ưu hóa không gian, việc lắp đặt các thiết bị cảm biến truyền thống thường gặp nhiều trở ngại. Cảm biến quang Autonics BTF1M-TDTD thuộc dòng BTF series chính là câu trả lời hoàn hảo cho thách thức này. Với thiết kế Ultra-slim (siêu mỏng) độc đáo, thiết bị cho phép tích hợp vào những khe hở nhỏ nhất của máy móc mà vẫn duy trì hiệu suất hoạt động vượt trội. Tại AUT VN, chúng tôi cung cấp dòng cảm biến Autonics chính hãng, giúp nâng tầm độ chính xác và tính thẩm mỹ cho hệ thống tự động hóa của bạn.
Điểm nổi bật của Autonics BTF1M-TDTD
- Kích thước siêu nhỏ gọn: Với chỉ 13x24mm, đây là lựa chọn hàng đầu cho các module điều khiển siêu nhỏ hoặc máy lắp ráp linh kiện điện tử chính xác.
- Độ chính xác tuyệt đối: Sử dụng cơ chế thu phát (Through-beam) giúp loại bỏ các sai số thường gặp ở dòng phản xạ, đảm bảo phát hiện vật thể ổn định.
- Khả năng chịu môi trường khắc nghiệt: Đạt chuẩn bảo vệ IP67, giúp cảm biến chống chịu tốt trước bụi bẩn, độ ẩm và các tia nước bắn trong nhà máy.
- Hiệu suất vận hành siêu tốc: Thời gian đáp ứng chỉ 1ms cho phép thiết bị bắt kịp nhịp độ của các băng tải tốc độ cao mà không bỏ lỡ vật thể.
Bảng thông số kỹ thuật chi tiết
| Loại cảm biến | Thu phát (Through-beam) |
|---|
| Khoảng cách phát hiện | 1 mét |
|---|
| Nguồn sáng | LED đỏ (Bước sóng 650nm) |
|---|
| Thời gian đáp ứng | ≤ 1ms |
|---|
| Ngõ ra điều khiển | NPN, Dark ON |
|---|
| Điện áp nguồn cấp | 12-24VDC |
|---|
| Cấp bảo vệ | IP67 |
|---|
| Kích thước (RxCxS) | 13 x 24 mm |
|---|
Nguồn tham khảo: Autonics Official
Lợi ích khi sử dụng Autonics BTF1M-TDTD
Việc ứng dụng dòng cảm biến quang Autonics BTF series mang lại những lợi thế kinh tế và kỹ thuật rõ rệt:
- Tối ưu hóa thiết kế máy: Tiết kiệm diện tích lắp đặt, cho phép thiết kế máy nhỏ gọn và hiện đại hơn.
- Tăng năng suất lao động: Giảm thiểu các lỗi dừng máy không đáng có nhờ tốc độ xử lý tín hiệu cực nhanh.
- Giảm chi phí vận hành: Độ bền chuẩn công nghiệp IP67 giúp kéo dài tuổi thọ thiết bị, giảm tần suất bảo trì và thay thế.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị nguồn điện: Sử dụng nguồn DC 12-24V. Luôn đảm bảo ngắt nguồn điện trước khi tiến hành đấu nối để đảm bảo an toàn.
- Bước 2: Lắp đặt cơ khí: Cố định bộ phát và bộ thu trên giá đỡ chuyên dụng. Yêu cầu bộ phát và bộ thu phải nằm trên một đường thẳng song song tuyệt đối.
- Bước 3: Căn chỉnh tia sáng: Điều chỉnh hướng của bộ phát sao cho tia LED đỏ chiếu chính xác vào tâm của mắt thu.
- Bước 4: Đấu nối dây tín hiệu: Kết nối theo sơ đồ màu dây chuẩn: Nâu (V+), Xanh (0V), Đen (Output NPN).
- Bước 5: Kiểm tra vận hành: Đưa vật cản đi qua đường truyền tia sáng để xác nhận tín hiệu đầu ra ở chế độ Dark ON hoạt động đúng như thiết kế.
Sản phẩm liên quan (isRelatedTo)
Để tối ưu hóa hệ thống, quý khách có thể tham khảo thêm các thiết bị đồng bộ tại AUT VN:
Ứng dụng thực tế (Application)
Sản phẩm BTF1M-TDTD được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Ngành sản xuất điện tử: Phát hiện linh kiện, kiểm soát vị trí trong các dây chuyền lắp ráp SMD siêu nhỏ.
- Ngành thực phẩm & Dược phẩm: Đếm sản phẩm, kiểm soát đóng gói trên băng tải tự động.
- Hệ thống Logistics: Phân loại hàng hóa và kiểm soát mật độ hàng trong kho thông minh.
- Cơ khí chính xác: Giám sát chuyển động của các trục máy CNC hoặc máy cắt tự động.
Câu hỏi thường gặp (FAQ)
1. Cảm biến BTF1M-TDTD có hoạt động tốt trong môi trường nhiều bụi không?Hoàn toàn yên tâm. Với chuẩn IP67, sản phẩm được thiết kế để chống bụi xâm nhập hoàn toàn, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
2. Chế độ ngõ ra Dark ON có nghĩa là gì?Dark ON nghĩa là tín hiệu đầu ra sẽ được kích hoạt (ON) khi tia sáng giữa bộ phát và bộ thu bị che khuất bởi vật cản.
3. Kích thước 13x24mm có thực sự giúp ích cho không gian hẹp không?Có, đây là thiết kế Ultra-slim cực kỳ nhỏ gọn, giúp bạn dễ dàng lắp đặt vào những khe hở mà các loại cảm biến tiêu chuẩn không thể vào được.
4. Tôi có thể dùng nguồn 220VAC cho cảm biến này không?Không. Cảm biến này yêu cầu nguồn điện một chiều (DC) trong khoảng 12-24VDC để hoạt động ổn định.
5. Khoảng cách 1m có bị nhiễu bởi ánh sáng môi trường không?Sản phẩm có khả năng chống nhiễu ánh sáng tốt. Tuy nhiên, để đạt hiệu suất cao nhất, nên tránh lắp đặt trực tiếp dưới ánh nắng mặt trời gay gắt.
6. Làm sao để kết nối cảm biến này với PLC?Cảm biến có ngõ ra NPN, rất dễ dàng kết nối với các dòng PLC hỗ trợ ngõ vào loại Sink (NPN).
7. Thời gian đáp ứng 1ms có ưu điểm gì?Nó giúp hệ thống phát hiện chính xác các vật thể di chuyển cực nhanh, tránh tình trạng bỏ sót sản phẩm trên băng tải tốc độ cao.
8. Mua hàng tại AUT VN có được bảo hành không?Chắc chắn rồi. Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Autonics.
9. Cách căn chỉnh để cảm biến hoạt động chính xác nhất?Bạn cần đảm bảo bộ phát và bộ thu được lắp đặt trên một trục thẳng hàng, hướng tia LED đỏ chiếu trực diện vào tâm mắt thu.
10. Sản phẩm BTF1M-TDTD có sẵn hàng không?AUT VN luôn nỗ lực duy trì lượng hàng sẵn kho dồi dào để đáp ứng nhanh nhất nhu cầu của khách hàng.
