Làm sao để đạt khoảng cách phát hiện 200mm?

Bạn cần sử dụng gương phản xạ chất lượng cao, bề mặt sạch và căn chỉnh trục tia sáng giữa cảm biến và gương thật chính xác.

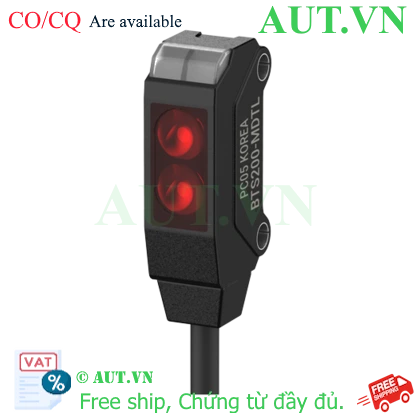

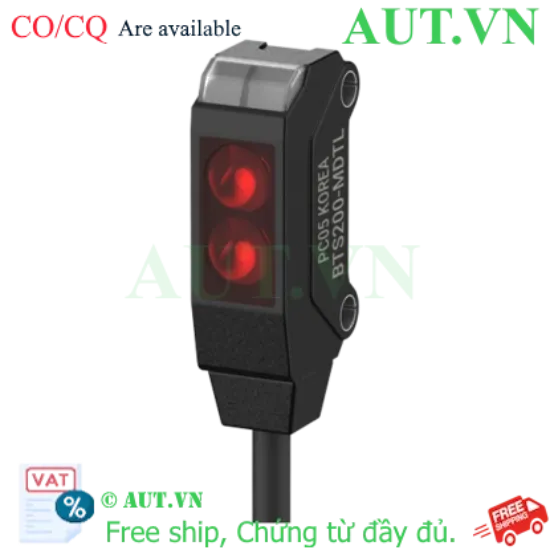

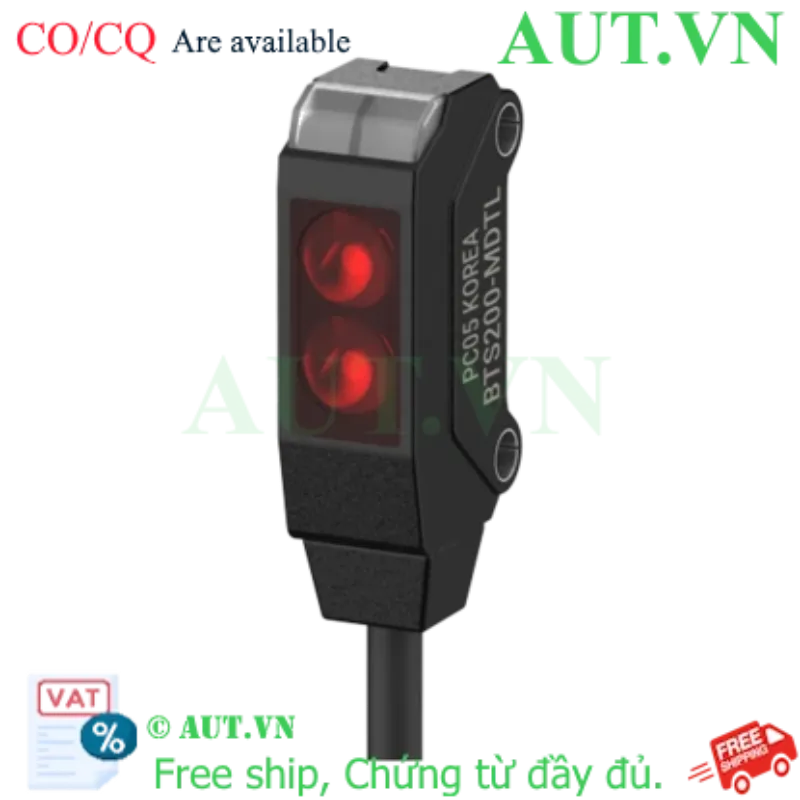

Cảm biến quang Autonics BTS200-MDTL | Phản xạ gương, NPN, IP67 Siêu bền

Loại cảm biến: Phản xạ gương (Retro-reflective)
Khoảng cách phát hiện: 10mm ~ 200mm (tùy thuộc gương phản xạ)
Ngõ ra: NPN (Mạch thu hở - Sinking)
Cấp bảo vệ: IP67 (Chống bụi và kháng nước tuyệt đối)
Thời gian đáp ứng: Siêu tốc, tối đa 1ms
Nguồn cấp: 12-24VDC (±10%)

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: BTS200-MDTL

Tải xuống mẫu

Giá cũ: 1.268.250 ₫

Giá bán: 1.014.600 ₫

Số lượng:

Giới thiệu về Cảm biến quang Autonics BTS200-MDTL

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát vật thể chính xác và kịp thời là yếu tố then chốt để duy trì năng suất. Cảm biến quang Autonics BTS200-MDTL là giải pháp cảm biến phản xạ gương cao cấp, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất về tốc độ và độ bền. Với khả năng nhận diện vật thể trong phạm vi 10mm đến 200mm, sản phẩm giúp tối ưu hóa việc đếm, kiểm tra vị trí và ngăn chặn lỗi trên dây chuyền sản xuất.

Tại AUT VN, chúng tôi cung cấp dòng Autonics BTS200-MDTL chính hãng, đảm bảo mang lại sự ổn định tuyệt đối cho hệ thống điều khiển của bạn.

Điểm nổi bật của Autonics BTS200-MDTL

Tốc độ phản hồi cực nhanh: Với thời gian đáp ứng chỉ 1ms, cảm biến có thể bắt kịp các chuyển động của vật thể trên băng tải tốc độ cao mà không gây sai số.
Độ bền vượt trội với chuẩn IP67: Thiết kế chống bụi hoàn toàn và khả năng chịu được môi trường ẩm ướt, giúp thiết bị hoạt động bền bỉ trong các nhà máy thực phẩm hoặc sản xuất linh kiện điện tử.
Căn chỉnh trực quan: Sử dụng nguồn sáng LED đỏ (650nm) giúp người vận hành dễ dàng quan sát và căn chỉnh tia sáng với gương phản xạ, tiết kiệm thời gian lắp đặt.
Thiết kế nhỏ gọn: Vỏ nhựa PBT cao cấp, kích thước tối ưu giúp lắp đặt linh hoạt trong các không gian máy móc chật hẹp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics BTS200-MDTL
Phương pháp phát hiện	Phản xạ gương (Retro-reflective)
Khoảng cách phát hiện	10 ~ 200mm (Phụ thuộc vào loại gương phản xạ)
Đối tượng phát hiện tối thiểu	Vật liệu đục Ø2mm
Nguồn sáng	LED đỏ (Bước sóng 650nm)
Thời gian đáp ứng	≤ 1ms
Điện áp nguồn cấp	12-24VDC (±10%)
Dòng tiêu thụ	≤ 20mA
Chế độ hoạt động	Light ON (Tín hiệu xuất khi có ánh sáng)
Ngõ ra điều khiển	NPN (Mạch thu hở - Sinking)
Kiểu kết nối	Cáp đúc sẵn (Ø2.5, dài 2m)
Tiêu chuẩn bảo vệ	IP67
Nhiệt độ vận hành	-20 đến 55℃
Vật liệu vỏ	Polybutylene terephthalate (PBT)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Autonics BTS200-MDTL

Lựa chọn cảm biến quang Autonics BTS200-MDTL không chỉ là mua một thiết bị, mà là đầu tư vào sự ổn định của hệ thống:

Nâng cao hiệu suất: Giảm thiểu tình trạng dừng máy do lỗi cảm biến hoặc nhận diện sai vật thể.
Tối ưu chi phí bảo trì: Chuẩn IP67 và vỏ PBT giúp kéo dài tuổi thọ thiết bị, giảm chi phí thay thế định kỳ.
Dễ dàng tích hợp: Ngõ ra NPN chuẩn hóa, tương thích hoàn hảo với hầu hết các dòng PLC phổ biến hiện nay như Mitsubishi, Siemens, Omron.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Cố định cảm biến tại vị trí cần giám sát. Đặt gương phản xạ đối diện trực tiếp với đầu phát của cảm biến sao cho trục tia sáng nằm trên một đường thẳng.
Bước 2: Đấu nối điện: Kết nối dây nguồn (12-24VDC) và dây ngõ ra NPN vào thiết bị điều khiển (PLC/Relay). Đảm bảo đúng cực tính để tránh hư hỏng.
Bước 3: Căn chỉnh (Alignment): Quan sát đèn chỉ báo trên cảm biến. Điều chỉnh góc của gương cho đến khi đèn báo tín hiệu ổn định (chế độ Light ON).
Bước 4: Kiểm tra thực tế: Đưa vật thể cắt ngang luồng sáng để xác nhận tín hiệu ngõ ra thay đổi chính xác theo yêu cầu.

Sản phẩm thường sử dụng cùng

Để đạt được hiệu năng tốt nhất, AUT VN khuyến nghị sử dụng kèm các thiết bị sau:

Gương phản xạ Autonics: Giúp đạt được khoảng cách phát hiện tối đa 200mm.
Nguồn tổ ong 24VDC: Cung cấp dòng điện sạch, ổn định giúp cảm biến hoạt động chính xác.
PLC/Bộ điều khiển trung tâm: Để tiếp nhận và xử lý tín hiệu từ cảm biến.

Ứng dụng thực tế của sản phẩm

Dây chuyền đóng gói: Đếm số lượng chai lọ, hộp đựng trong ngành thực phẩm & đồ uống.
Sản xuất linh kiện điện tử: Kiểm tra sự hiện diện của linh kiện trên bảng mạch (PCB) tốc độ cao.
Hệ thống phân loại (Sorting): Nhận diện kiện hàng trong các kho logistics thông minh.
Máy đóng gói bao bì: Kiểm soát vị trí màng phim hoặc túi bao bì trước khi hàn nhiệt.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BTS200-MDTL có phát hiện được vật thể trong suốt không?
Trả lời: Không. Sản phẩm này được thiết kế cho vật liệu đục (vật thể chắn sáng). Đối với vật trong suốt, bạn nên dùng dòng cảm biến chuyên dụng cho vật trong suốt.

2. Tôi cần chuẩn bị gì để đạt khoảng cách 200mm?
Trả lời: Bạn cần sử dụng gương phản xạ có chất lượng tốt và diện tích bề mặt phản xạ phù hợp theo khuyến cáo của Autonics.

3. Ngõ ra NPN khác gì so với PNP?
Trả lời: Ngõ ra NPN (Sinking) sẽ xuất tín hiệu nối với cực âm (0V) khi có vật thể. Bạn cần kiểm tra xem PLC của mình đang dùng loại ngõ vào Sink hay Source để chọn cảm biến phù hợp.

4. Tiêu chuẩn IP67 có giúp cảm biến chịu được nước rửa máy không?
Trả lời: Có, IP67 cho phép thiết bị chịu được tia nước mạnh và bụi bẩn, rất phù hợp cho môi trường sản xuất có yêu cầu vệ sinh cao.

5. Tại sao đèn chỉ báo không sáng dù đã đặt gương đối diện?
Trả lời: Có thể do gương bị bẩn, trầy xước hoặc trục cảm biến và gương chưa thẳng hàng. Hãy vệ sinh gương và căn chỉnh lại.

6. Thời gian đáp ứng 1ms có thực sự cần thiết?
Trả lời: Rất cần thiết nếu bạn dùng cho các băng tải chạy tốc độ cao. Nếu cảm biến chậm, vật thể sẽ đi qua trước khi tín hiệu kịp gửi về PLC.

7. Nguồn điện 12V có dùng được không?
Trả lời: Có, dải điện áp cho phép là 12-24VDC, nên nguồn 12V vẫn hoạt động ổn định.

8. Tôi có thể mua thêm gương phản xạ tại AUT VN không?
Trả lời: Có, AUT VN cung cấp đầy đủ các loại gương phản xạ chính hãng để đi kèm với cảm biến này.

9. Sản phẩm có được bảo hành không?
Trả lời: Tất cả sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng, đảm bảo quyền lợi tối đa cho khách hàng.

10. Cảm biến này dùng cho vật thể nhỏ cỡ nào?
Trả lời: Với vật liệu đục, cảm biến có thể phát hiện vật thể có đường kính tối thiểu từ 2mm.
