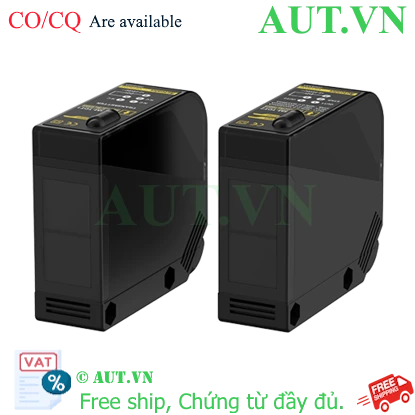

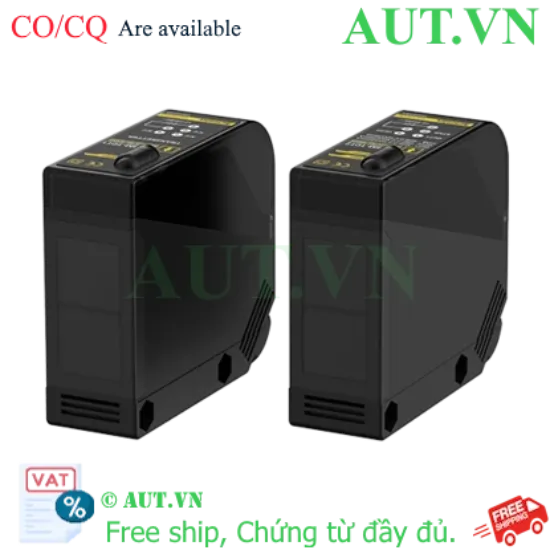

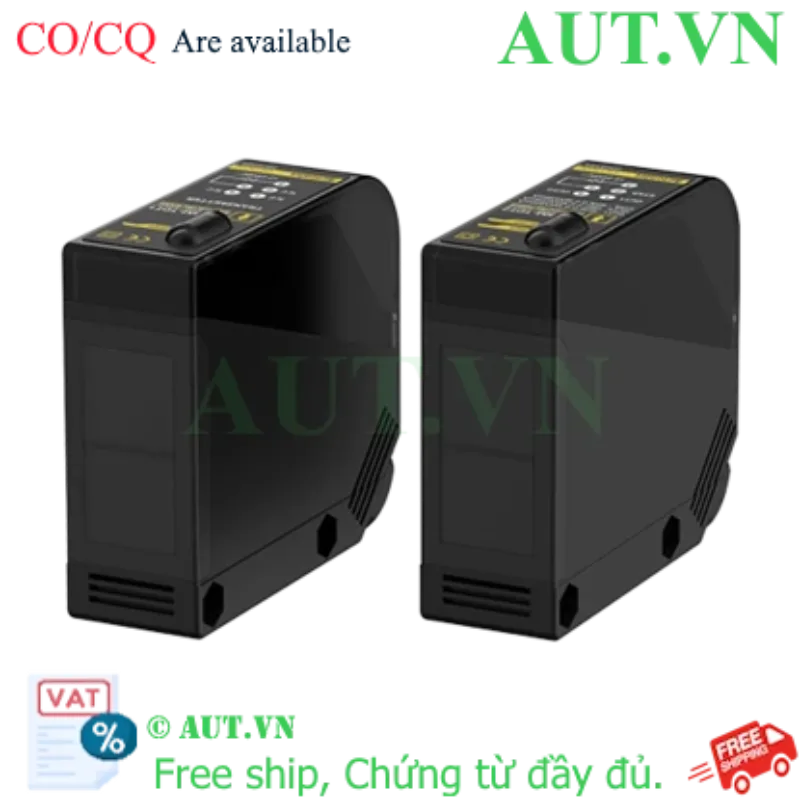

Cảm biến quang điện Autonics BX15M-TDT - Thu phát riêng 15m, NPN/PNP

Loại cảm biến: Thu phát riêng (Through-beam)
Khoảng cách phát hiện tối đa: 15m
Ngõ ra điều khiển: Đồng thời NPN và PNP
Điện áp nguồn: 12-24VDC
Tiêu chuẩn bảo vệ: IP65 (Chống bụi và tia nước)
Chế độ hoạt động: Tùy chọn Light ON/Dark ON

nhà chế tạo: Autonics

SKU: BX15M-TDT

Tải xuống mẫu

Giá cũ: 1.323.750 ₫

Giá bán: 1.059.000 ₫

Giới thiệu Cảm biến quang điện Autonics BX15M-TDT

Cảm biến quang điện Autonics BX15M-TDT là dòng cảm biến thu phát riêng (Through-beam) cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe trong môi trường công nghiệp tự động hóa. Với khả năng phát hiện vật thể ở khoảng cách lên đến 15m, sản phẩm này là giải pháp hoàn hảo cho các hệ thống cần độ chính xác cao và tầm hoạt động xa. BX15M-TDT không chỉ mang lại sự ổn định mà còn cực kỳ linh hoạt nhờ khả năng cung cấp ngõ ra đồng thời cả NPN và PNP, giúp dễ dàng tích hợp với mọi loại PLC và bộ điều khiển trên thị trường hiện nay.

Điểm nổi bật của Autonics BX15M-TDT

Tầm xa vượt trội: Khoảng cách phát hiện lên đến 15m, phù hợp cho các khu vực rộng lớn hoặc dây chuyền sản xuất dài.
Ngõ ra đa năng: Hỗ trợ đồng thời cả NPN và PNP, giúp tối ưu hóa việc thiết kế mạch điều khiển mà không cần chuyển đổi thiết bị.
Độ bền cao: Tiêu chuẩn IP65 giúp cảm biến hoạt động ổn định trong môi trường nhiều bụi bẩn hoặc ẩm ướt.
Linh hoạt chế độ: Cho phép người dùng dễ dàng chuyển đổi giữa Light ON và Dark ON thông qua công tắc cài đặt.
Phản ứng nhanh: Thời gian đáp ứng cực ngắn (Max 1ms), đảm bảo không bỏ lỡ bất kỳ vật thể nào trên băng tải tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật
Loại cảm biến	Loại thu phát riêng (Through-beam)
Khoảng cách phát hiện	Tối đa 15m (với vật liệu đục min. Ø15mm)
Nguồn sáng	LED hồng ngoại (850nm)
Thời gian đáp ứng	≤ 1ms
Nguồn cấp	12-24VDC (±10%)
Dòng tiêu thụ	Bộ phát/Bộ thu: Tối đa 50mA
Ngõ ra điều khiển	Ngõ ra đồng thời NPN và PNP (Mạch thu hở)
Chế độ hoạt động	Light ON / Dark ON (Cài đặt bằng công tắc)
Kiểu kết nối	Terminal Block (Khối đấu nối)
Cấu trúc bảo vệ	IP65
Nhiệt độ vận hành	-20 đến 55℃
Chất liệu vỏ	Polycarbonate (Vỏ & Thấu kính), Steel (Giá đỡ)

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Autonics BX15M-TDT

Việc đầu tư vào BX15M-TDT giúp doanh nghiệp giảm thiểu tối đa thời gian dừng máy do lỗi cảm biến. Khả năng chống chịu môi trường tốt giúp giảm chi phí bảo trì, thay thế. Đặc biệt, với sự hỗ trợ kỹ thuật từ AUT VN, bạn sẽ hoàn toàn yên tâm về tính tương thích và hiệu suất vận hành của thiết bị trong hệ thống tự động hóa của mình.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt giá đỡ: Sử dụng bộ giá đỡ đi kèm để cố định bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên một đường thẳng.
Bước 2: Căn chỉnh quang học: Điều chỉnh vị trí của bộ phát và bộ thu sao cho tia hồng ngoại từ bộ phát đi thẳng vào thấu kính của bộ thu.
Bước 3: Đấu nối nguồn: Kết nối nguồn điện 12-24VDC vào các cực Terminal Block theo đúng sơ đồ đấu nối của hãng.
Bước 4: Thiết lập chế độ: Sử dụng công tắc trên thân cảm biến để chọn chế độ Light ON hoặc Dark ON tùy theo nhu cầu ứng dụng.
Bước 5: Kiểm tra: Đưa vật thể vào vùng phát hiện để kiểm tra tín hiệu ngõ ra NPN/PNP trên PLC.

Sản phẩm liên quan (isRelatedTo)

Nguồn tổ ong 24VDC chuyên dụng cho cảm biến.
Giá đỡ kim loại điều chỉnh linh hoạt cho Autonics.
Bộ điều khiển PLC kết hợp ngõ ra NPN/PNP.
Cáp tín hiệu chống nhiễu công nghiệp.

Ứng dụng thực tế (Application)

Cảm biến Autonics BX15M-TDT được ứng dụng rộng rãi trong:

Đếm sản phẩm trên băng tải trong các nhà máy thực phẩm, bao bì.
Phát hiện sự hiện diện của vật thể trong các hệ thống đóng gói tự động.
Kiểm soát mức vật liệu trong các kho chứa hoặc silo.
Ứng dụng trong các dây chuyền sản xuất linh kiện điện tử đòi hỏi độ chính xác cao.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BX15M-TDT có thể dùng cho cả điện áp 12V và 24V không?
Có, thiết bị hỗ trợ dải điện áp rộng từ 12 đến 24VDC.

2. Làm sao để phân biệt ngõ ra NPN và PNP trên sản phẩm này?
Sản phẩm này đặc biệt vì cung cấp ngõ ra đồng thời cả NPN và PNP, bạn có thể lấy tín hiệu từ cả hai đầu ra này.

3. Khoảng cách 15m có bị giảm khi môi trường nhiều bụi không?
Có, bụi bẩn dày đặc có thể làm giảm tầm xa. Bạn nên vệ sinh thấu kính định kỳ để duy trì hiệu suất tốt nhất.

4. Tôi có thể lắp đặt cảm biến này ở ngoài trời không?
Với tiêu chuẩn IP65, cảm biến có khả năng chống bụi và tia nước, tuy nhiên nếu lắp ngoài trời cần có mái che để tránh tác động trực tiếp của nắng gắt và mưa lớn kéo dài.

5. Sản phẩm có dễ dàng thay đổi giữa chế độ Light ON và Dark ON không?
Rất dễ dàng, bạn chỉ cần gạt công tắc cài đặt có sẵn trên thân cảm biến.

6. Tôi cần chuẩn bị gì khi mua hàng tại AUT VN?
Bạn chỉ cần liên hệ qua Zalo/Hotline, chúng tôi sẽ tư vấn kỹ thuật và cung cấp đầy đủ CO/CQ nếu bạn yêu cầu.

7. Thời gian đáp ứng 1ms có phù hợp với máy đóng gói tốc độ cao không?
Hoàn toàn phù hợp, 1ms là tốc độ phản ứng cực nhanh trong phân khúc cảm biến quang.

8. Kết nối Terminal Block có bền không?
Đây là kiểu kết nối chắc chắn, phù hợp với môi trường rung động trong công nghiệp.

9. Làm thế nào để căn chỉnh bộ thu và bộ phát chính xác nhất?
Nên sử dụng giá đỡ cố định và căn chỉnh sao cho đèn chỉ báo tín hiệu trên bộ thu sáng ổn định nhất khi không có vật cản.

10. AUT VN có hỗ trợ lắp đặt không?
Chúng tôi miễn phí hỗ trợ tư vấn cài đặt và hướng dẫn sử dụng từ xa cho khách hàng.
