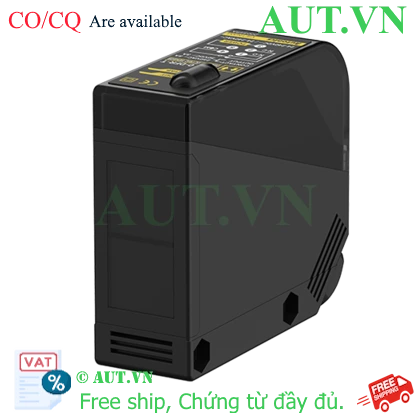

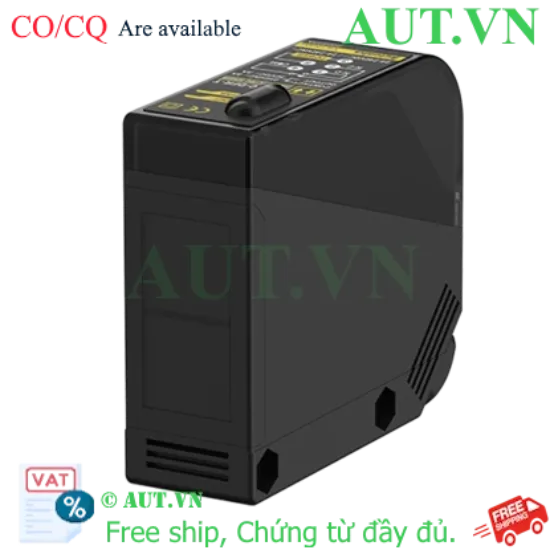

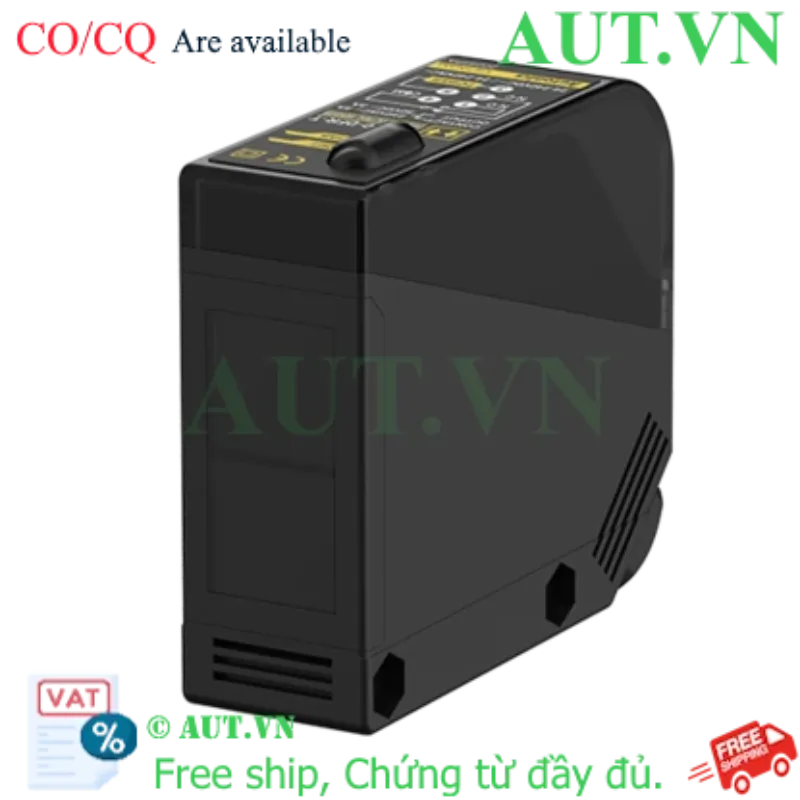

Cảm biến quang Autonics BX3M-PDT-T | Phản xạ gương 3m, Ngõ ra kép NPN/PNP, Tích hợp Timer

Nguyên lý: Phản xạ gương (Retro-reflective) - Độ chính xác cực cao.
Ngõ ra kép: Tích hợp đồng thời NPN và PNP, tương thích mọi dòng PLC.
Tầm xa: Phát hiện vật thể lên đến 3m (khi dùng gương MS-3).
Tính năng Timer: Bộ định thời thông minh giúp lọc nhiễu, ổn định tín hiệu.
Độ bền: Chuẩn IP65 kháng nước, chống bụi môi trường công nghiệp.
Kết nối: Terminal block chắc chắn, dễ dàng đấu nối và bảo trì.

nhà chế tạo: Autonics

SKU: BX3M-PDT-T

Tải xuống mẫu

Giá cũ: 1.579.950 ₫

Giá bán: 1.263.960 ₫

Số lượng:

Giới thiệu Cảm biến quang Autonics BX3M-PDT-T chính hãng tại AUT VN

Trong các hệ thống tự động hóa hiện đại, việc lựa chọn thiết bị cảm biến vừa đảm bảo độ chính xác, vừa có khả năng tương thích linh hoạt là yếu tố then chốt. Cảm biến quang Autonics BX3M-PDT-T chính là giải pháp đột phá dành cho các kỹ sư và nhà quản lý sản xuất. Đây là dòng cảm biến phản xạ gương cao cấp, được thiết kế đặc biệt với ngõ ra kép NPN và PNP, giúp loại bỏ hoàn toàn rào cản về việc không tương thích với các hệ thống PLC khác nhau (như Siemens, Mitsubishi, Omron...). Thay vì phải dự trữ nhiều mã hàng, bạn chỉ cần một model BX3M-PDT-T duy nhất, giúp tối ưu hóa chi phí tồn kho và đơn giản hóa quy trình thiết kế hệ thống.

Điểm nổi bật của Autonics BX3M-PDT-T

Kết nối đa năng (Dual Output): Tích hợp cả hai loại ngõ ra NPN và PNP trong cùng một thiết bị, cho phép kết nối trực tiếp với mọi hệ thống điều khiển mà không cần module chuyển đổi.
Tầm xa ấn tượng: Khả năng phát hiện vật thể lên đến 3m, lý tưởng cho các hệ thống băng tải dài, kho bãi hoặc dây chuyền phân loại tự động.
Xử lý tín hiệu thông minh với Timer: Chức năng định thời (Timer) tích hợp giúp tùy chỉnh độ trễ, loại bỏ các tín hiệu nhiễu tức thời, đảm bảo hệ thống vận hành mượt mà và tin cậy nhất.
Độ bền công nghiệp vượt trội: Đạt chuẩn bảo vệ IP65 với vỏ Polycarbonate chịu lực và thấu kính Acrylic cao cấp, chống bụi và kháng nước hiệu quả.
Vận hành linh hoạt: Dễ dàng chuyển đổi chế độ Light ON/Dark ON thông qua công tắc gạt vật lý, cực kỳ tiện lợi khi vận hành thực tế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics BX3M-PDT-T
Nguyên lý phát hiện	Phản xạ gương (Retro-reflective)
Khoảng cách phát hiện	0.1m ~ 3m (Khi sử dụng cùng gương phản xạ MS-3)
Nguồn phát (Light Source)	LED đỏ (Bước sóng 660nm)
Thời gian phản hồi	Tối đa 1ms (Siêu nhanh)
Điện áp nguồn cấp	12-24VDC (±10%)
Dòng tiêu thụ	Tối đa 50mA
Kiểu ngõ ra	Đồng thời NPN và PNP (Open Collector)
Chế độ hoạt động	Light ON / Dark ON (Thông qua công tắc gạt)
Chức năng đặc biệt	Tích hợp chức năng định thời (Timer function)
Kiểu kết nối	Terminal block (Cọc đấu dây)
Tiêu chuẩn bảo vệ	IP65
Nhiệt độ vận hành	-20 đến 55℃
Chất liệu vỏ	Polycarbonate, Thấu kính Acrylic cao cấp
Phụ kiện khuyến nghị	Gương phản xạ Autonics MS-3, MS-2

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Autonics BX3M-PDT-T

Tiết kiệm chi phí đầu tư: Nhờ ngõ ra kép, bạn không cần mua thêm relay trung gian hay module chuyển đổi, giảm đáng kể chi phí linh kiện và diện tích tủ điện.
Tối ưu hóa năng suất: Tốc độ phản hồi 1ms giúp bắt chính xác vật thể trên các băng chuyền tốc độ cao, giảm thiểu rủi ro sai sót trong dây chuyền.
Lắp đặt và bảo trì dễ dàng: Thiết kế cọc đấu dây giúp việc đấu nối điện nhanh chóng, giảm thời gian dừng máy khi cần kiểm tra.
Sản phẩm chính hãng từ AUT VN: Cam kết chất lượng cao nhất, đầy đủ chứng chỉ CO/CQ và chế độ bảo hành dài hạn, mang lại sự an tâm tuyệt đối.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt vật lý: Gắn cảm biến lên giá đỡ cố định. Đặt gương phản xạ (ưu tiên MS-3 cho khoảng cách xa) đối diện trực tiếp với trục phát tia sáng của cảm biến.
Bước 2 - Đấu nối điện: Kết nối nguồn cấp 12-24VDC vào cọc đấu dây. Tùy theo loại PLC đang sử dụng, hãy chọn dây tín hiệu NPN hoặc PNP tương ứng.
Bước 3 - Căn chỉnh độ nhạy: Xoay nhẹ thân cảm biến để đảm bảo trục quang thẳng hàng với gương. Sử dụng tua vít nhỏ điều chỉnh biến trở độ nhạy (Sensitivity) cho đến khi đèn chỉ báo tín hiệu sáng ổn định.
Bước 4 - Thiết lập chế độ: Gạt công tắc chọn Light ON (tín hiệu xuất khi có sáng) hoặc Dark ON (tín hiệu xuất khi bị vật cản che) phù hợp với logic điều khiển của hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Gương phản xạ Autonics MS-3: Phụ kiện bắt buộc để đạt khoảng cách phát hiện tối đa 3m.
Gương phản xạ Autonics MS-2: Giải pháp tối ưu cho các ứng dụng ở khoảng cách ngắn (dưới 2m).
Bộ nguồn DC 24V công nghiệp: Cung cấp nguồn điện ổn định cho hệ thống cảm biến.
Giá đỡ cảm biến Autonics: Giúp cố định thiết bị chắc chắn, tránh rung lắc làm sai lệch trục quang.

Ứng dụng thực tế (PropertyValue)

Cảm biến quang Autonics BX3M-PDT-T được ứng dụng rộng rãi trong:

Ngành đóng gói & Thực phẩm: Đếm số lượng sản phẩm, kiểm tra sự hiện diện của bao bì hoặc nắp chai.
Logistics & Kho vận: Phân loại kiện hàng trên băng tải tự động, kiểm soát luồng hàng hóa.
Sản xuất Điện tử: Định vị sản phẩm và linh kiện nhỏ trong dây chuyền lắp ráp Robot.
An toàn công nghiệp: Sử dụng làm cảm biến phát hiện vật cản tại các cửa tự động hoặc vùng làm việc của máy móc.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BX3M-PDT-T có cần dùng kèm gương không?
Có. Vì đây là dòng cảm biến phản xạ gương, bạn bắt buộc phải có gương phản xạ đối diện để tia sáng quay trở về đầu thu.

2. Tại sao ngõ ra NPN/PNP lại quan trọng?
Nó cho phép thiết bị tương thích với mọi loại PLC (Siemens dùng PNP, Mitsubishi thường dùng NPN...), giúp bạn không cần lo lắng về việc chọn sai model.

3. Chức năng Timer giúp ích gì trong vận hành?
Timer giúp tạo một khoảng trễ nhỏ, giúp lọc bỏ các tín hiệu nhiễu khi vật thể bị rung lắc hoặc di chuyển không ổn định, tránh việc PLC nhận tín hiệu sai.

4. Tôi nên chọn gương MS-2 hay MS-3?
Nếu khoảng cách lắp đặt dưới 2m, bạn có thể dùng MS-2 để tiết kiệm. Nếu cần đạt tầm xa tối đa 3m, bạn bắt buộc phải dùng MS-3.

5. Chuẩn IP65 có thể dùng trong môi trường ẩm ướt không?
Có, IP65 giúp chống bụi hoàn toàn và kháng tia nước bắn, rất phù hợp môi trường công nghiệp. Tuy nhiên, không nên ngâm trực tiếp thiết bị trong nước.

6. Sự khác biệt giữa Light ON và Dark ON là gì?
Light ON sẽ xuất tín hiệu khi tia sáng chiếu tới gương (khi không có vật cản). Dark ON sẽ xuất tín hiệu khi tia sáng bị vật thể che mất.

7. Làm thế nào để điều chỉnh độ nhạy của cảm biến?
Bạn sử dụng một tua vít nhỏ để xoay biến trở (Sensitivity) trên thân cảm biến cho đến khi đèn chỉ báo hoạt động đúng ý muốn.

8. Thời gian đáp ứng 1ms có thực sự nhanh không?
Rất nhanh. Tốc độ này cho phép cảm biến nhận diện chính xác các vật thể nhỏ đang di chuyển với tốc độ cực cao trên dây chuyền.

9. Mua sản phẩm này ở đâu để đảm bảo chính hãng?
Bạn nên mua tại AUT VN để được đảm bảo hàng chính hãng Autonics, đầy đủ giấy tờ CO/CQ và chế độ bảo hành tốt nhất.

10. Cảm biến này có chịu được nhiệt độ cao không?
Sản phẩm hoạt động ổn định trong dải nhiệt độ từ -20 đến 55℃, phù hợp với hầu hết các nhà xưởng công nghiệp.
