Cảm biến quang điện siêu nhỏ AUT BS3-K1R - Độ chính xác cao, NPN, 5-24VDC

Ngõ ra NPN mạch thu hở
Nguồn cấp: 5-24VDC
Chế độ hoạt động: Dark ON/Light ON (cài đặt bằng dây điều khiển)
Tần số đáp ứng: 2kHz
Chiều rộng khe/rãnh phát hiện: Tối thiểu 0.8mm x 1.8mm

nhà chế tạo: Autonics

SKU: BS3-K1R

Tải xuống mẫu

Giá cũ: 328.300 ₫

Giá bán: 294.000 ₫

Số lượng:

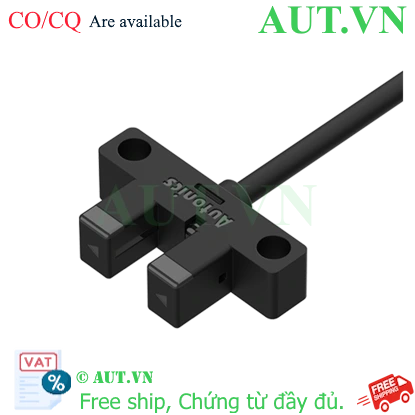

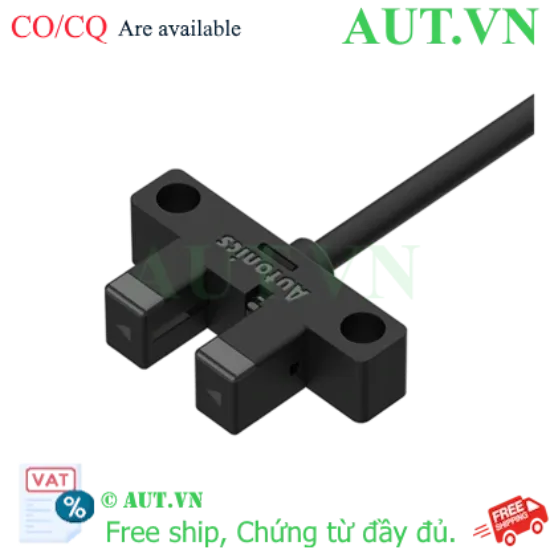

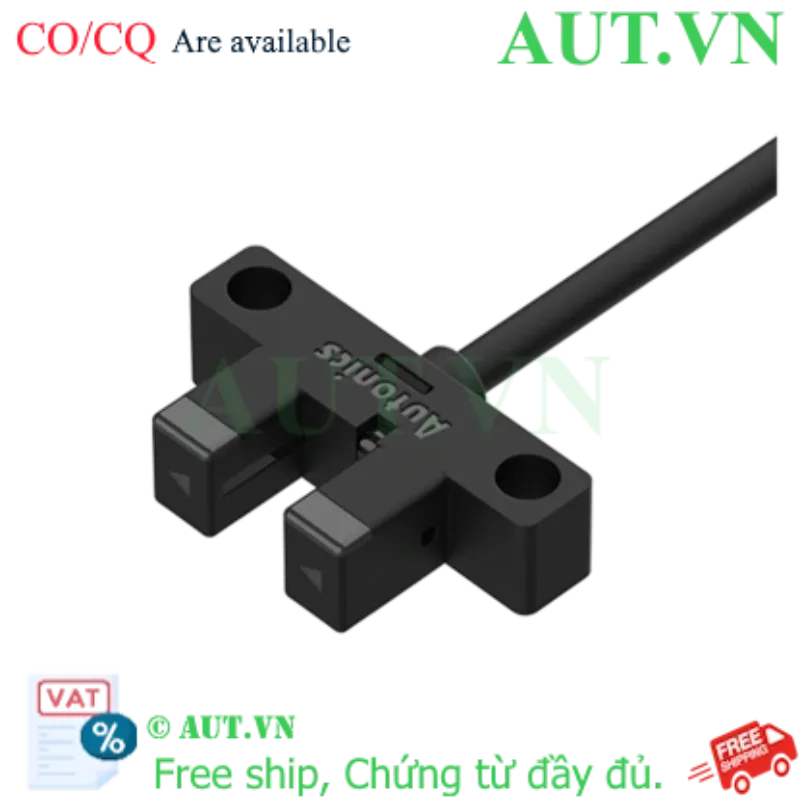

Giới thiệu Cảm biến quang điện siêu nhỏ AUT BS3-K1R

AUT VN tự hào giới thiệu Cảm biến quang điện siêu nhỏ AUT BS3-K1R, một giải pháp tiên tiến từ thương hiệu AUT (trước đây là Autonics) mang đến sự chính xác và độ tin cậy vượt trội cho các ứng dụng công nghiệp. Với thiết kế siêu nhỏ gọn và hiệu suất hoạt động mạnh mẽ, BS3-K1R là lựa chọn lý tưởng cho việc phát hiện vật thể với kích thước cực nhỏ, đòi hỏi độ chính xác cao.

Điểm nổi bật

Thiết kế siêu nhỏ gọn: Kích thước tinh tế giúp dễ dàng lắp đặt trong các không gian hạn chế, phù hợp với nhiều loại máy móc và dây chuyền sản xuất.
Độ chính xác cao: Có khả năng phát hiện vật thể mờ đục với kích thước tối thiểu chỉ ≥ 0.8 mm × 1.8 mm, đảm bảo hiệu quả cho các ứng dụng yêu cầu độ chi tiết.
Tần số đáp ứng nhanh: Với tần số đáp ứng lên đến 2kHz, cảm biến có thể xử lý các tác vụ với tốc độ cao, lý tưởng cho các dây chuyền sản xuất tự động.
Hai chế độ hoạt động: Hỗ trợ cả chế độ Light ON và Dark ON, có thể dễ dàng cài đặt thông qua dây điều khiển, mang lại sự linh hoạt tối đa cho người dùng.
Ngõ ra NPN mạch thu hở: Tương thích rộng rãi với các hệ thống điều khiển công nghiệp.
Chỉ báo hoạt động rõ ràng: Đèn LED đỏ tích hợp giúp người dùng dễ dàng quan sát trạng thái hoạt động của cảm biến.
Độ bền cao: Được chế tạo từ vật liệu chất lượng (Vỏ: PBT, Phần cảm biến: PC) và có cấu trúc bảo vệ IP50, chống chịu tốt trong môi trường công nghiệp khắc nghiệt.
Tích hợp mạch bảo vệ: Bao gồm mạch bảo vệ chống nối ngược cực nguồn và chống quá dòng (ngắn mạch) ngõ ra, tăng cường tuổi thọ và độ an toàn cho thiết bị.

Lợi ích khi sử dụng

Tăng hiệu quả sản xuất: Với khả năng phát hiện chính xác và tốc độ cao, BS3-K1R giúp tối ưu hóa quy trình sản xuất, giảm thiểu sai sót.
Linh hoạt trong ứng dụng: Phù hợp với nhiều ngành công nghiệp như sản xuất điện tử, lắp ráp linh kiện nhỏ, kiểm tra chất lượng sản phẩm, và nhiều hơn nữa.
Tiết kiệm không gian lắp đặt: Kích thước nhỏ gọn giúp giải phóng không gian quý báu trên máy móc và dây chuyền.
Hoạt động ổn định: Khả năng chống nhiễu tốt và hoạt động bền bỉ trong các điều kiện môi trường khác nhau.
Dễ dàng tích hợp: Kết nối đơn giản với các hệ thống PLC và thiết bị điều khiển khác.

Ứng dụng của cảm biến quang điện AUT BS3-K1R

Cảm biến quang điện siêu nhỏ AUT BS3-K1R thường được ứng dụng trong các hệ thống tự động hóa công nghiệp, đặc biệt là trong các ứng dụng cần phát hiện vật thể nhỏ hoặc ở vị trí chật hẹp:

Phát hiện các linh kiện điện tử siêu nhỏ trên bo mạch PCB.
Kiểm tra sự hiện diện của các chi tiết nhỏ trong quá trình lắp ráp tự động.
Phân loại hoặc đếm các vật thể có kích thước nhỏ.
Ứng dụng trong các máy đóng gói, máy in, máy dệt yêu cầu độ chính xác cao.
Giám sát vị trí hoặc đếm sản phẩm trên băng chuyền có không gian hạn chế.

Bảng thông số kỹ thuật chi tiết

AUT VN mang đến bảng thông số kỹ thuật chi tiết, được biên soạn chuẩn xác theo tiêu chuẩn nhà sản xuất, giúp quý khách hàng có cái nhìn rõ ràng nhất về sản phẩm:

Bảng thông số kỹ thuật Cảm biến quang điện AUT BS3-K1R
Loại phát hiện	Loại thu phát (Vật thể mờ đục)
Khoảng cách phát hiện tối thiểu	≥ 0.8 mm × 1.8 mm
Độ trễ	≤0.05mm
Thời gian đáp ứng	Light ON: Max. 20㎲, Dark ON: Max. 100㎲
Tần số đáp ứng	2kHz
Nguồn sáng	LED hồng ngoại (Bước sóng đỉnh: 940nm)
Chế độ hoạt động	Light ON/Dark ON (Cài đặt bằng dây điều khiển)
Ngõ ra điều khiển	NPN mạch thu hở
Nguồn cấp	5-24VDC @(=) ±10% (sóng P-P: max. 10%)
Dòng tiêu thụ	Max. 15mA
Tải điện áp/dòng	Load voltage: ≤ 24VDC@(=), Load current: Max. 50mA
Điện áp dư	NPN: ≤1.2VDC@(=)
Mạch bảo vệ	Chống nối ngược cực nguồn, chống quá dòng (ngắn mạch) ngõ ra
Môi trường hoạt động	Nhiệt độ: -20 đến 55℃, Độ ẩm: 35 đến 85%RH
Cấu trúc bảo vệ	IP50 (tiêu chuẩn IEC)
Kết nối	Loại cáp (Ø2.5mm, 4-wire, 1m)
Vật liệu	Vỏ: PBT, Phần cảm biến: PC
Trọng lượng	Xấp xỉ 50g

Hướng dẫn sử dụng

Việc lắp đặt và cài đặt Cảm biến quang điện siêu nhỏ AUT BS3-K1R khá đơn giản. Tuy nhiên, để đảm bảo hiệu suất tối ưu và an toàn, quý khách nên:

Tham khảo sơ đồ đấu dây đi kèm hoặc liên hệ bộ phận hỗ trợ kỹ thuật của AUT VN.
Đảm bảo nguồn cấp đúng thông số kỹ thuật (5-24VDC) và kết nối đúng cực tính.
Thiết lập chế độ hoạt động Light ON/Dark ON bằng cách đấu nối hoặc điều chỉnh dây điều khiển theo tài liệu hướng dẫn.
Lắp đặt cảm biến ở vị trí tối ưu, đảm bảo đường truyền tín hiệu không bị vật cản.

Nếu cần hỗ trợ cài đặt hoặc có bất kỳ thắc mắc nào, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng trợ giúp miễn phí.
