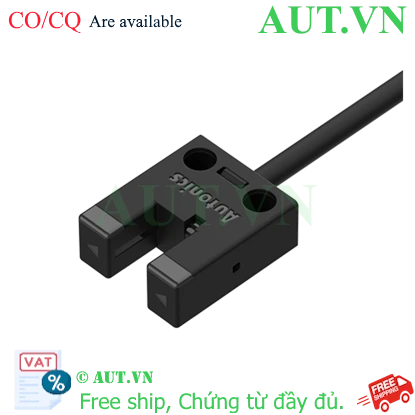

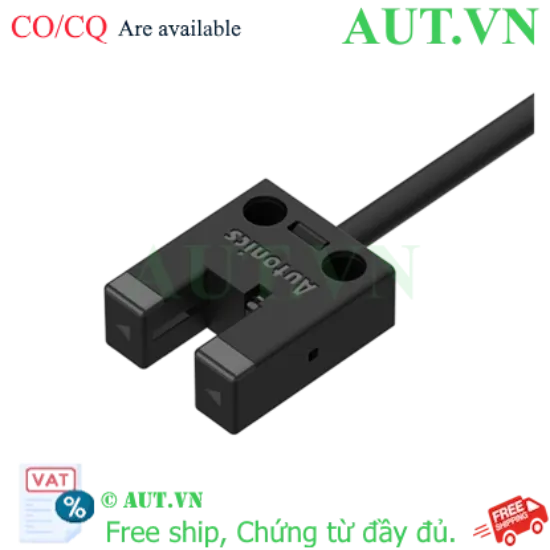

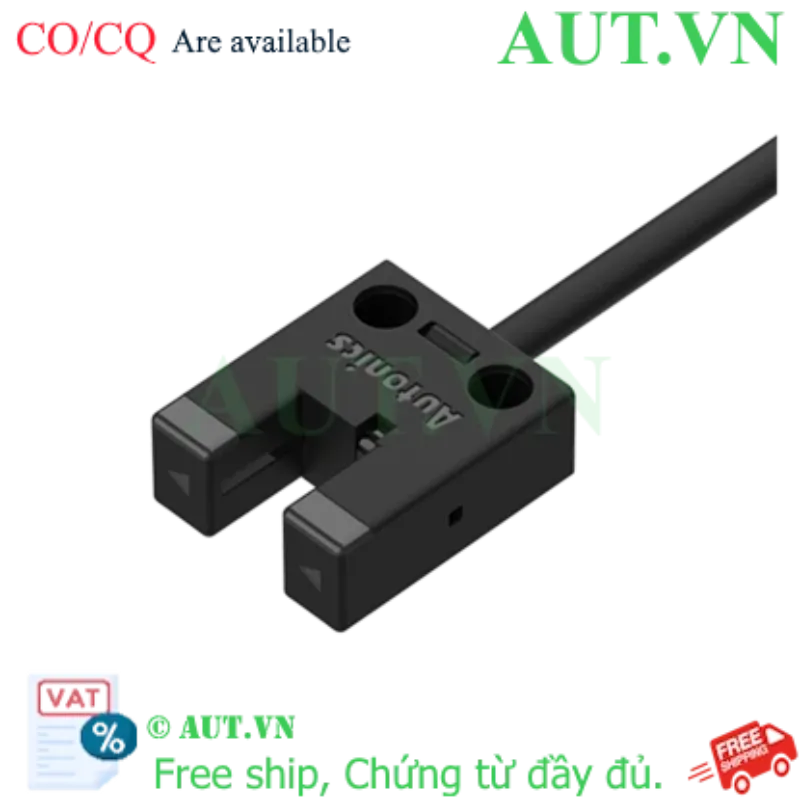

Cảm biến quang điện Autonics BS3-U1M-P | Khe 5mm, Ngõ ra PNP, 2kHz Siêu Nhanh

Độ chính xác tuyệt đối: Khe phát hiện 5mm chuyên dụng cho linh kiện siêu nhỏ.
Tương thích cao: Ngõ ra PNP (Open Collector) dễ dàng kết nối với hầu hết các dòng PLC hiện nay.
Tốc độ xử lý vượt trội: Tần số đáp ứng 2kHz, đảm bảo không bỏ sót vật thể trong dây chuyền tốc độ cao.
Độ bền công nghiệp: Vỏ nhựa PBT cao cấp, chuẩn IP50, tích hợp mạch bảo vệ chống ngắn mạch và ngược cực.

nhà chế tạo: Autonics

SKU: BS3-U1M-P

Giá cũ: 446.100 ₫

Giá bán: 356.880 ₫

Giới thiệu Cảm biến quang điện siêu nhỏ Autonics BS3-U1M-P

Trong kỷ nguyên tự động hóa chính xác, việc kiểm soát các chi tiết siêu nhỏ đòi hỏi thiết bị cảm biến phải hội tụ đủ ba yếu tố: kích thước tối giản, độ nhạy cực cao và tốc độ phản hồi tức thì. Cảm biến quang điện Autonics BS3-U1M-P chính là lời giải hoàn hảo. Với thiết kế dạng khe (U-shaped) tinh gọn, sản phẩm cho phép lắp đặt linh hoạt vào những vị trí chật hẹp nhất trong máy móc, đảm bảo hệ thống vận hành ổn định và tin cậy tuyệt đối khi được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của Autonics BS3-U1M-P

Kích thước Ultra-Compact: Tối ưu hóa không gian lắp đặt cho robot công nghiệp và máy cơ khí chính xác.
Hiệu suất xử lý cực nhanh: Với tần số đáp ứng lên đến 2kHz, cảm biến có thể nhận diện vật thể di chuyển với vận tốc lớn, loại bỏ hoàn toàn sai số trong quy trình đếm sản phẩm.
Vật liệu bền bỉ: Vỏ nhựa PBT chịu lực cùng tiêu chuẩn bảo vệ IP50 giúp thiết bị hoạt động ổn định trong môi trường nhà xưởng công nghiệp.
An toàn hệ thống: Tích hợp mạch bảo vệ chống ngắn mạch và chống ngược cực, loại bỏ rủi ro hư hỏng thiết bị khi đấu nối sai.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Dòng sản phẩm	BS3 series
Loại cảm biến	Quang điện dạng khe (U-shaped)
Độ rộng khe phát hiện (Slot width)	5mm
Chiều sâu khe/rãnh	6.6mm
Chiều cao tổng thể	16mm
Chiều sâu tổng thể	6mm
Nguồn sáng	LED hồng ngoại (Bước sóng 940nm)
Thời gian đáp ứng	20µs
Tần số đáp ứng	2kHz
Kiểu ngõ ra (Output)	PNP mạch thu hở (Open Collector)
Điện áp nguồn cấp	5-24VDC ±10%
Cấp bảo vệ	IP50
Chất liệu vỏ	Nhựa PBT

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Cảm biến Autonics BS3-U1M-P

Đột phá năng suất: Khả năng đáp ứng 2kHz cho phép đẩy nhanh tốc độ dây chuyền mà vẫn kiểm soát chính xác 100%.
Kiểm soát chất lượng nghiêm ngặt: Phát hiện chính xác sự hiện diện hoặc thiếu hụt của linh kiện siêu nhỏ, giảm thiểu tỷ lệ hàng lỗi.
Tiết kiệm chi phí bảo trì: Thiết kế bền bỉ và mạch bảo vệ tích hợp giúp kéo dài tuổi thọ thiết bị, giảm thiểu thời gian dừng máy (downtime).
Lắp đặt dễ dàng: Kích thước siêu nhỏ giúp tích hợp nhanh chóng vào các hệ thống máy móc hiện có mà không cần thay đổi kết cấu lớn.

Hướng dẫn sử dụng (How to)

Bước 1: Lắp đặt cơ khí - Gắn cảm biến vào vị trí cần đo, đảm bảo khe 5mm nằm đúng quỹ đạo di chuyển của vật thể cần phát hiện.
Bước 2: Đấu nối điện - Kết nối nguồn cấp 5-24VDC theo sơ đồ chân của hãng. Chú ý phân biệt cực dương (+) và cực âm (-) để tránh ngắn mạch.
Bước 3: Cấu hình ngõ ra - Kết nối ngõ ra PNP với ngõ vào của PLC hoặc bộ điều khiển.
Bước 4: Vận hành thử - Cho vật thể đi qua khe cảm biến và kiểm tra tín hiệu phản hồi trên PLC để đảm bảo tần số đáp ứng hoạt động đúng.

Sản phẩm sử dụng chung/tương đương

Nếu bạn đang tìm kiếm các giải pháp thay thế hoặc bổ trợ, hãy tham khảo các mã sau:

BS5-Y1M, BS5-T1M, BS5-K1M, BS5-L1M (Dòng BS5 tương đương)
BS5-K2M-P, BS5-T2M-P (Ngõ ra PNP tương tự)
Omron EE-SX954-W 1M, EE-SX954-R 1M (Giải pháp thay thế từ Omron)

Ứng dụng thực tế (Application)

Đếm sản phẩm: Sử dụng trong dây chuyền đóng gói linh kiện điện tử tốc độ cao.
Kiểm tra vị trí: Xác định vị trí giới hạn (limit switch) của các cánh tay robot siêu nhỏ.
Phát hiện vật thể: Nhận diện sự hiện diện của chi tiết cơ khí trong máy CNC, máy dập.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BS3-U1M-P là loại cảm biến gì?
Đây là cảm biến quang điện dạng khe (U-shaped) siêu nhỏ, dùng để phát hiện vật thể đi qua khe hở 5mm.

2. Ngõ ra PNP của sản phẩm này hoạt động như thế nào?
Ngõ ra PNP sẽ xuất tín hiệu mức cao (VCC) khi cảm biến được kích hoạt, rất phổ biến khi kết nối với PLC chuẩn châu Âu.

3. Tần số đáp ứng 2kHz có ý nghĩa gì?
Nghĩa là cảm biến có thể đóng/ngắt tín hiệu lên đến 2000 lần trong 1 giây, phù hợp cho các dây chuyền chạy cực nhanh.

4. Điện áp nguồn cấp cho BS3-U1M-P là bao nhiêu?
Sản phẩm hoạt động trong dải điện áp từ 5VDC đến 24VDC (sai số ±10%).

5. Khe phát hiện 5mm có thể dùng cho vật thể lớn hơn không?
Không, vật thể phải có kích thước nhỏ hơn hoặc vừa khít để đi xuyên qua khe 5mm thì cảm biến mới hoạt động chính xác.

6. Sản phẩm có chống nước không?
Thiết bị đạt chuẩn IP50, nghĩa là bảo vệ chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

7. Thời gian đáp ứng 20µs là nhanh hay chậm?
Đây là tốc độ cực nhanh (micro giây), giúp loại bỏ độ trễ trong các hệ thống điều khiển thời gian thực.

8. Tôi có thể thay thế BS3-U1M-P bằng BS5-T1M không?
Bạn cần kiểm tra lại ngõ ra. BS5-T1M thường là NPN, trong khi BS3-U1M-P là PNP. Hai loại này không thay thế trực tiếp cho nhau về mặt điện tử.

9. Vỏ nhựa PBT có ưu điểm gì?
Nhựa PBT có khả năng chịu nhiệt, chịu lực tốt và cách điện an toàn trong môi trường công nghiệp.

10. Mua cảm biến Autonics chính hãng ở đâu?
Bạn có thể đặt mua tại AUT VN để đảm bảo hàng chính hãng, đầy đủ CO/CQ và hỗ trợ kỹ thuật tốt nhất.
