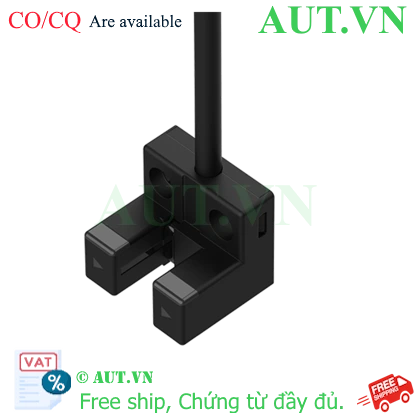

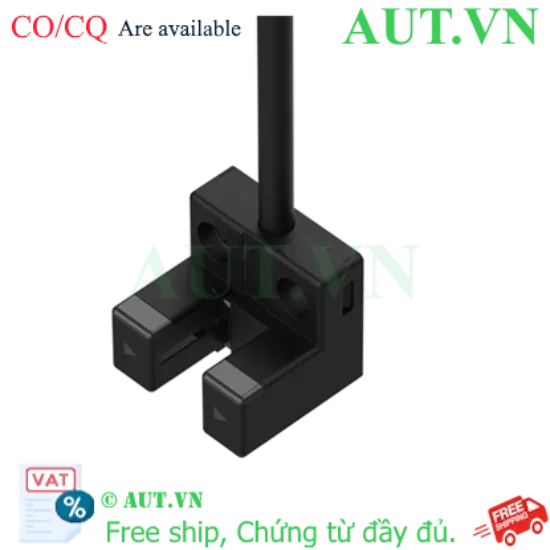

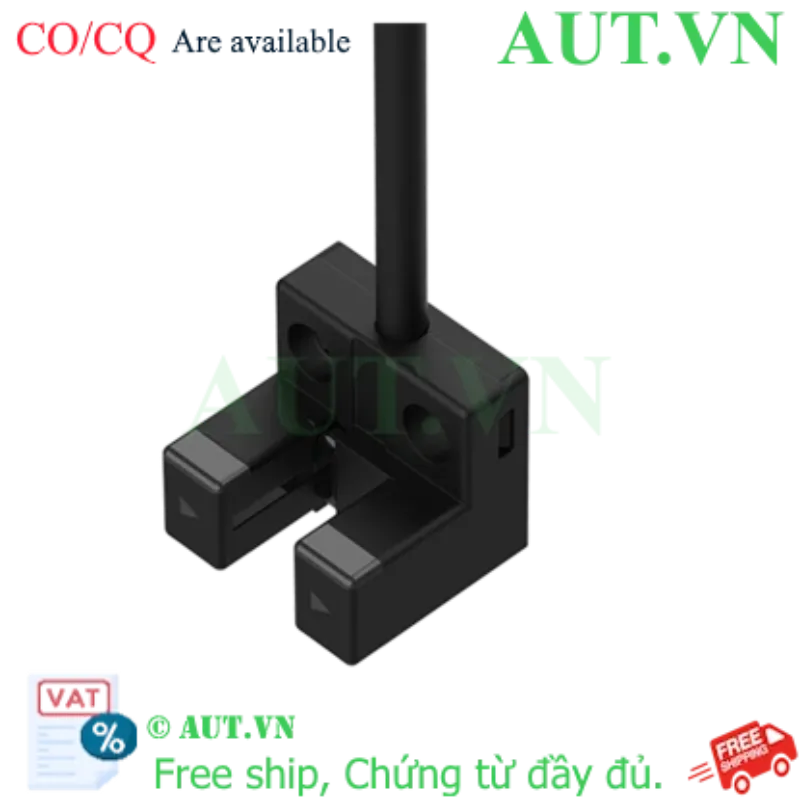

Cảm biến quang điện Autonics BS3-L1R loại khe NPN siêu nhỏ, 5mm

Thiết kế siêu nhỏ gọn, loại khe 5mm
Ngõ ra NPN mạch thu hở ổn định
Tốc độ đáp ứng cực nhanh lên đến 2kHz
Dải điện áp hoạt động rộng 5-24VDC
Phát hiện vật thể mờ đục chính xác
Chế độ Light ON/Dark ON linh hoạt

nhà chế tạo: Autonics

SKU: BS3-L1R

Tải xuống mẫu

Giá cũ: 328.300 ₫

Giá bán: 294.000 ₫

Số lượng:

Giới thiệu Cảm biến quang điện Autonics BS3-L1R loại khe NPN siêu nhỏ

Cảm biến quang điện Autonics BS3-L1R là một giải pháp phát hiện vật thể hiệu quả và đáng tin cậy, đặc biệt phù hợp cho các ứng dụng đòi hỏi không gian lắp đặt hạn chế. Với thiết kế siêu nhỏ gọn dạng khe (slot type) và chiều rộng khe 5mm, BS3-L1R là lựa chọn lý tưởng cho việc phát hiện các vật thể nhỏ hoặc vị trí chính xác trong các dây chuyền sản xuất, máy móc tự động hóa. Sản phẩm đến từ Autonics – thương hiệu hàng đầu Hàn Quốc, đảm bảo chất lượng và hiệu suất vượt trội.

Điểm nổi bật & Lợi ích vượt trội của Autonics BS3-L1R

Kích thước siêu nhỏ gọn (Super Miniature): Thiết kế dạng khe siêu nhỏ giúp tích hợp dễ dàng vào mọi không gian hẹp, tối ưu hóa thiết kế máy móc.
Phát hiện chính xác vật thể mờ đục: Với nguyên lý thu phát trực tiếp, cảm biến đảm bảo độ chính xác cao khi phát hiện vật thể, kể cả những vật thể nhỏ với kích thước tối thiểu chỉ ≥ 0.8mm x 1.8mm.
Tốc độ đáp ứng cực nhanh: Tần số chuyển mạch 2kHz cho phép phát hiện vật thể di chuyển với tốc độ cao, đáp ứng tốt các yêu cầu của hệ thống tự động hóa hiện đại.
Ngõ ra NPN đáng tin cậy: Ngõ ra NPN mạch thu hở phổ biến, dễ dàng kết nối và tương thích với nhiều hệ thống điều khiển công nghiệp.
Dải điện áp rộng và linh hoạt: Hoạt động ổn định với nguồn cấp 5-24VDC, mang lại sự linh hoạt trong việc cấp nguồn cho thiết bị.
Chế độ hoạt động linh hoạt: Chế độ Light ON/Dark ON có thể cài đặt bằng dây điều khiển, phù hợp với nhiều kịch bản ứng dụng khác nhau.
Bảo vệ toàn diện: Tích hợp mạch bảo vệ chống nối ngược cực nguồn và mạch chống quá dòng (ngắn mạch) ngõ ra, tăng cường độ bền và tuổi thọ cho sản phẩm.
Độ bền môi trường cao: Với cấp độ bảo vệ IP50 cùng khả năng chịu rung, sốc, nhiệt độ và độ ẩm khắc nghiệt, đảm bảo hoạt động ổn định trong môi trường công nghiệp.

Ứng dụng tiêu biểu của Cảm biến quang điện Autonics BS3-L1R

Cảm biến Autonics BS3-L1R là lựa chọn lý tưởng cho các ngành công nghiệp và ứng dụng tự động hóa đa dạng, bao gồm:

Kiểm đếm sản phẩm: Phát hiện và đếm chính xác các chi tiết nhỏ trên băng tải, dây chuyền lắp ráp.
Định vị và kiểm tra vị trí: Xác định vị trí của các bộ phận cơ khí, cánh tay robot trong máy CNC, máy ép, máy dán nhãn.
Phát hiện cạnh và khe hở: Đảm bảo khoảng cách và vị trí chính xác của vật liệu trong máy đóng gói, máy in.
Ngành điện tử và bán dẫn: Phát hiện các linh kiện điện tử nhỏ, mạch PCB.
Thiết bị văn phòng và máy bán hàng tự động: Phát hiện giấy, thẻ, đồng xu.

Hướng dẫn sử dụng cơ bản

Autonics BS3-L1R có thiết kế đơn giản, dễ dàng lắp đặt và cấu hình. Quý khách hàng cần kết nối nguồn điện 5-24VDC và tín hiệu ngõ ra NPN theo sơ đồ dây của nhà sản xuất. Chế độ Light ON/Dark ON có thể được thiết lập thông qua dây điều khiển màu trắng (hoặc tùy thuộc vào phiên bản). Đèn chỉ thị LED đỏ giúp dễ dàng quan sát trạng thái hoạt động của cảm biến.

Bảng thông số kỹ thuật chi tiết của Autonics BS3-L1R

Thông số kỹ thuật Cảm biến quang điện Autonics BS3-L1R
Nguyên lý phát hiện	Loại thu phát (Through-beam type)
Chiều rộng khe	5mm
Đối tượng phát hiện	Vật thể mờ đục
Kích thước vật thể phát hiện tối thiểu	≥ 0.8 mm × 1.8 mm
Độ trễ (Hysteresis)	≤0.05mm
Thời gian đáp ứng	Light ON: Max. 20µs, Dark ON: Max. 100µs
Tần số chuyển mạch	2kHz
Nguồn phát sáng	LED hồng ngoại
Bước sóng phát xạ đỉnh	940nm
Chế độ ngõ ra	Light ON/Dark ON (cài đặt bằng dây điều khiển)
Đèn chỉ thị	Chỉ báo hoạt động (đèn LED đỏ)
Trọng lượng	Xấp xỉ 50g
Điện áp cấp	5-24VDC (±10%, sóng P-P : max. 10%)
Dòng tiêu thụ	Max. 15mA
Kiểu ngõ ra điều khiển	NPN mạch thu hở
Điện áp tải	≤ 24VDC
Dòng điện tải	Max. 50mA
Điện áp rơi ngõ ra	NPN: ≤1.2VDC
Mạch bảo vệ	Mạch bảo vệ chống nối ngược cực nguồn, mạch bảo vệ chống quá dòng (ngắn mạch) ngõ ra
Điện trở cách điện	≥20 MΩ (250 VDC megger)
Khả năng chống nhiễu	Nhiễu sóng vuông (độ rộng xung: 1µs) bởi bộ giả nhiễu ± 240VDC
Độ bền điện môi	1,000VAC 50/60Hz trong 1 phút
Khả năng chịu rung	Biên độ 1,5mm (gia tốc tối đa 196m/s²) ở tần số 10-2.000Hz theo mỗi hướng X, Y, Z trong 2 giờ
Khả năng chịu sốc	15.000 m/s² (khoảng 1.500G) theo mỗi hướng X, Y, Z trong 3 lần
Ánh sáng môi trường	Đèn huỳnh quang: Max. 1,000lx (ánh sáng nhận)
Nhiệt độ môi trường	Hoạt động: -20 đến 55℃, Bảo quản: -25 đến 85℃
Độ ẩm môi trường	Hoạt động: 35 đến 85%RH, Bảo quản: 35 đến 85%RH
Cấp độ bảo vệ	IP50 (tiêu chuẩn IEC)
Kiểu kết nối	Loại cáp
Kích thước cáp	Ø2.5mm, 4-wire, 1m
Cấu tạo cáp	AWG28 (0.08mm), 19-core, đường kính ngoài cách điện: Ø0.65mm
Vật liệu vỏ	Vỏ: PBT, Phần cảm biến: PC

Sản phẩm sử dụng chung

Cảm biến quang điện Autonics BS3-L1R thường được sử dụng kết hợp với các thiết bị sau để tạo thành hệ thống tự động hóa hoàn chỉnh:

Bộ điều khiển lập trình (PLC): Để xử lý tín hiệu và điều khiển các thiết bị khác.
Bộ đếm/Timer: Để đếm số lượng vật thể hoặc định thời gian hoạt động.
Rơ le (Relay): Để khuếch đại tín hiệu hoặc điều khiển tải công suất lớn hơn.
Nguồn cấp DC ổn định: Đảm bảo cảm biến hoạt động trong dải điện áp yêu cầu.
Đèn báo/Còi báo: Để hiển thị trạng thái phát hiện hoặc cảnh báo.
