Driver này có dùng được cho động cơ bước 2 pha không?

Không, MD5-HD14-2X được thiết kế chuyên biệt cho động cơ bước 5 pha.

Tại sao tôi nên chọn động cơ 5 pha thay vì 2 pha?

Động cơ 5 pha kết hợp với driver này cho độ mịn chuyển động cao hơn, ít rung hơn và độ chính xác vị trí tốt hơn.

Tôi có thể điều khiển 2 động cơ độc lập cùng lúc không?

Có, thiết bị này hỗ trợ 2 trục độc lập.

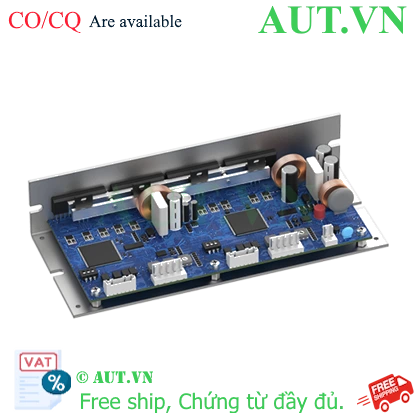

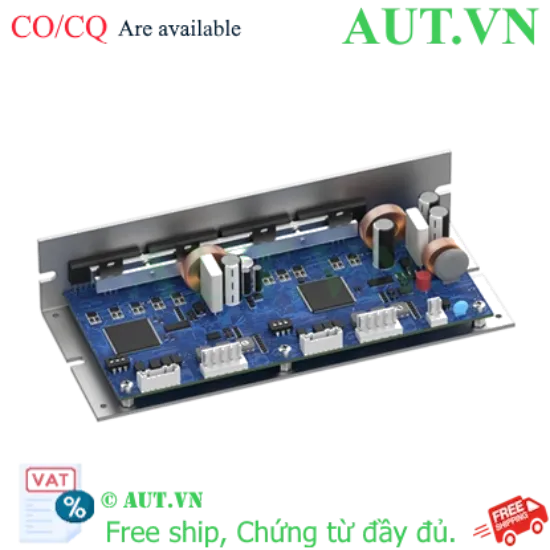

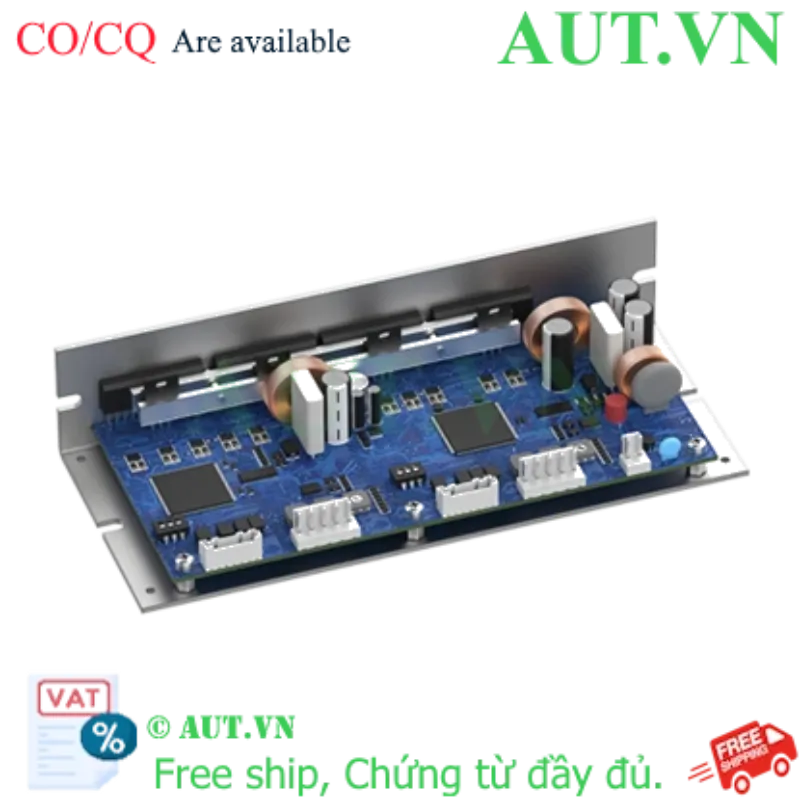

Driver Động Cơ Bước 5 Pha Autonics MD5-HD14-2X - 2 Trục Độc Lập, Vi Bước 250

Loại thiết bị: Driver (Bộ điều khiển) động cơ bước 5 pha cao cấp
Số trục điều khiển: 2 trục độc lập (Dual-axis control)
Độ phân giải: Vi bước cực mịn lên đến 250 division
Dòng điện tối đa: 1.4A/pha, đảm bảo mô-men xoắn ổn định
Điện áp hoạt động: 20...35VDC
Ưu điểm: Chuyển động siêu mượt, giảm rung chấn tối đa so với driver 2 pha

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: MD5-HD14-2X

Tải xuống mẫu

Giá cũ: 6.164.670 ₫

Giá bán: 5.520.600 ₫

Giới thiệu Driver Động Cơ Bước 5 Pha Autonics MD5-HD14-2X

Driver Autonics MD5-HD14-2X là giải pháp điều khiển chuyển động tiên tiến, được thiết kế chuyên dụng cho các dòng động cơ bước 5 pha. Khác với các dòng driver 2 pha thông thường, thiết bị này cung cấp khả năng kiểm soát đồng thời 2 trục độc lập với độ chính xác vượt trội, giúp hệ thống vận hành êm ái và triệt tiêu rung động cơ học hiệu quả.

Tại AUT VN, chúng tôi cung cấp dòng MD5-HD14-2X chính hãng Autonics, đáp ứng những tiêu chuẩn khắt khe nhất trong các hệ thống tự động hóa hiện đại.

Điểm nổi bật của sản phẩm

Điều khiển đa trục tối ưu: Tích hợp 2 kênh điều khiển trong một thiết bị duy nhất, giúp tiết kiệm diện tích tủ điện và giảm chi phí hệ thống.
Công nghệ vi bước (Microstep) cực cao: Hỗ trợ dải vi bước từ Full step đến 250-division, giúp chuyển động cực kỳ mịn màng, loại bỏ hiện tượng giật khi chạy ở tốc độ thấp.
Tần số xung đáp ứng nhanh: Khả năng xử lý tần số xung ngõ vào lên đến 500kHz, cho phép điều khiển các ứng dụng tốc độ cao một cách mượt mà.
Độ bền công nghiệp: Sản phẩm từ thương hiệu Autonics danh tiếng, hoạt động ổn định trong môi trường nhiệt độ và độ ẩm cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Chế độ vận hành	Điều khiển 5 dòng lưỡng cực (5-phase bipolar)
Loại động cơ tương thích	Động cơ bước 5 pha (5-phase stepper motor)
Độ phân giải (Vi bước)	Full step, Half step, Microstep (4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250-division)
Điện áp nguồn cấp	20 - 35VDC
Dòng điện vận hành tối đa	1.4A/pha
Dòng điện tiêu thụ tối đa	5A
Số trục điều khiển	2 trục độc lập
Tần số xung ngõ vào tối đa	Max. 500kHz (CW, CCW)
Điện áp ngõ vào xung	[H]: 4-8VDC, [L]: 0-0.5VDC
Dòng ngõ vào xung	7.5 - 14 mA (CW/CCW), 10 - 16 mA (Hold off/Zero out)
Nhiệt độ môi trường	0 đến 40℃ (Bảo quản: -10 đến 60℃)
Độ ẩm môi trường	35% đến 85% RH
Trọng lượng	Xấp xỉ 292g

*Lưu ý: Khi cấp nguồn 30VDC, thiết bị có thể tỏa nhiệt, cần lắp đặt tại vị trí thông thoáng. Mô-men xoắn thực tế phụ thuộc vào nguồn cấp và tải của động cơ.

Lợi ích khi sử dụng MD5-HD14-2X

Độ chính xác tuyệt đối: Kiểm soát vị trí và tốc độ hoàn hảo, đặc biệt quan trọng trong các máy yêu cầu độ tinh vi cao.
Tiết kiệm chi phí đầu tư: Một bộ driver thay thế cho hai bộ driver 2 pha, giúp giảm chi phí vật tư và lắp đặt.
Tăng tuổi thọ hệ thống: Chuyển động êm ái giúp giảm hao mòn cơ khí cho trục vít, bánh răng và vòng bi.

Hướng dẫn sử dụng (How-to)

Bước 1: Chuẩn bị: Kiểm tra nguồn cấp DC (20-35V) và động cơ bước 5 pha tương thích.
Bước 2: Đấu nối nguồn: Kết nối nguồn DC vào các terminal nguồn theo sơ đồ của Autonics.
Bước 3: Kết nối động cơ: Đấu nối 5 dây của động cơ bước 5 pha vào các terminal tương ứng của Driver.
Bước 4: Cài đặt vi bước: Sử dụng các công tắc hoặc chế độ cài đặt để chọn độ phân giải (ví dụ: 250 division) phù hợp với yêu cầu.
Bước 5: Kết nối tín hiệu xung: Đấu nối ngõ vào xung (CW, CCW) từ bộ điều khiển trung tâm (PLC/Controller) vào Driver.
Bước 6: Kiểm tra: Chạy thử ở tốc độ thấp trước khi vận hành chính thức.

Sản phẩm tương thích (isRelatedTo)

Để đạt hiệu quả tốt nhất, MD5-HD14-2X nên được sử dụng kết hợp với:

Động cơ bước 5 pha Autonics series chuyên dụng.
Bộ điều khiển vị trí (Positioning Controller) hỗ trợ ngõ ra xung 500kHz.
Nguồn tổ ong DC ổn định 24VDC hoặc 30VDC.

Ứng dụng thực tế (PropertyValue)

Máy CNC chính xác: Sử dụng trong các trục X, Y, Z cần độ mịn cao.
Robot công nghiệp: Điều khiển các khớp chuyển động của cánh tay robot.
Máy đóng gói tự động: Kiểm soát tốc độ băng tải và định vị sản phẩm.
Thiết bị y tế: Các máy quét hoặc máy xét nghiệm cần chuyển động siêu mượt.

Câu hỏi thường gặp (FAQ)

1. Driver này có dùng được cho động cơ bước 2 pha không?: Không, MD5-HD14-2X được thiết kế chuyên biệt cho động cơ bước 5 pha. Việc dùng sai loại sẽ không thể vận hành được.
2. Tại sao tôi nên chọn động cơ 5 pha thay vì 2 pha?: Động cơ 5 pha kết hợp với driver này cho độ mịn chuyển động cao hơn, ít rung hơn và độ chính xác vị trí tốt hơn so với hệ thống 2 pha.
3. Tôi có thể điều khiển 2 động cơ độc lập cùng lúc không?: Có, thiết bị này hỗ trợ 2 trục độc lập, cho phép bạn điều khiển 2 động cơ khác nhau hoàn toàn.
4. Điện áp nguồn cấp bao nhiêu là an toàn nhất?: Dải điện áp cho phép là 20-35VDC. Mức 24VDC là mức phổ biến và ổn định nhất trong công nghiệp.
5. Tần số xung tối đa là bao nhiêu?: Driver hỗ trợ tần số xung ngõ vào lên đến 500kHz, đáp ứng hầu hết các ứng dụng tốc độ cao.
6. Làm thế nào để tăng độ mịn khi chuyển động?: Bạn cần điều chỉnh chế độ vi bước (Microstep) lên mức cao hơn (ví dụ: 250 division) trên thiết bị.
7. Sản phẩm có được bảo hành không?: Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Autonics.
8. Tôi có cần bộ nguồn riêng không?: Có, bạn cần một bộ nguồn DC ổn định nằm trong dải 20-35VDC.
9. MD5-HD14-2X có khó lắp đặt không?: Việc lắp đặt khá đơn giản nếu bạn tuân thủ đúng sơ đồ đấu dây được cung cấp trong tài liệu kỹ thuật của Autonics.
10. Mua hàng tại AUT VN có đầy đủ giấy tờ không?: Có, AUT VN cung cấp đầy đủ hóa đơn VAT, CO/CQ chứng minh nguồn gốc chính hãng.
