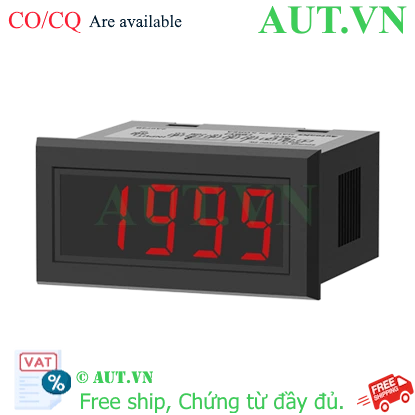

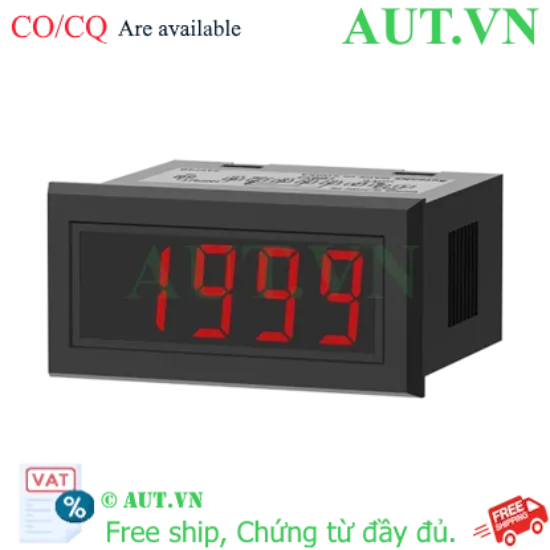

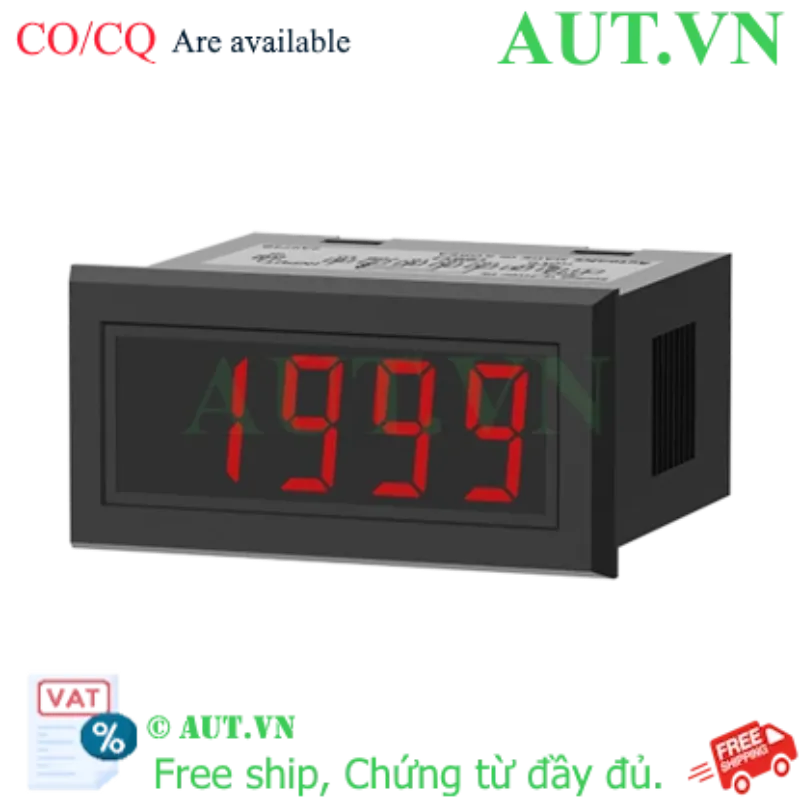

Đồng Hồ Đo Điện Áp DC Autonics M4N-DV-0X | Chính Xác 0.2%, LED 3.5 Số, Siêu Nhỏ Gọn | AUT VN

Độ chính xác cực cao: Sai số chỉ ±0.2% F.S, đảm bảo dữ liệu đo lường chuẩn xác cho hệ thống.
Hiển thị trực quan: Màn hình LED 3.5 số, ký tự 10mm siêu sáng, dễ quan sát từ xa.
Thiết kế siêu nhỏ gọn: Kích thước chuẩn DIN, lỗ cắt 45.4x22.5mm, tối ưu không gian tủ điện.
Vận hành ổn định: Nguồn cấp 5VDC, hoạt động bền bỉ trong môi trường công nghiệp.
Hàng chính hãng: Phân phối bởi AUT VN, đầy đủ CO/CQ và bảo hành uy tín.

nhà chế tạo: Autonics

SKU: M4N-DV-0X

Tải xuống mẫu

Giá cũ: 1.018.050 ₫

Giá bán: 814.440 ₫

Giới thiệu Đồng hồ đo điện áp DC Autonics M4N-DV-0X

Trong các hệ thống tự động hóa hiện đại, việc giám sát điện áp nguồn là yếu tố then chốt để bảo vệ các thiết bị nhạy cảm như PLC, cảm biến và vi điều khiển. Đồng hồ đo điện áp DC Autonics M4N-DV-0X là giải pháp đo lường chuyên dụng, mang đến sự kết hợp hoàn hảo giữa độ chính xác cao và thiết kế siêu nhỏ gọn. Sản phẩm giúp kỹ thuật viên kiểm soát chặt chẽ nguồn điện, phát hiện sớm các sự cố sụt áp hoặc quá áp, từ đó ngăn ngừa rủi ro hư hỏng thiết bị và tối ưu hóa hiệu suất vận hành toàn hệ thống.

Điểm nổi bật của Autonics M4N-DV-0X

Độ chính xác chuẩn công nghiệp: Với sai số chỉ ±0.2% F.S (Full Scale), M4N-DV-0X loại bỏ tối đa các sai số đo lường, cung cấp thông số thực tế nhất.
Hiển thị LED cường độ cao: Công nghệ LED 7 đoạn với độ sáng lớn giúp đọc thông số rõ ràng ngay cả trong môi trường thiếu sáng hoặc nhìn từ xa.
Kích thước Ultra-Compact: Đáp ứng khắt khe các tiêu chuẩn lắp đặt hẹp với lỗ cắt chỉ 45.4x22.5mm, giúp mặt tủ điện gọn gàng và chuyên nghiệp.
Độ bền vượt trội: Linh kiện cao cấp cho phép thiết bị vận hành ổn định 24/7 trong các môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Chi tiết thông số
Loại hiển thị	LED 7 đoạn (3½ số)
Chiều cao ký tự	10mm
Dải hiển thị	0 - 1999
Đối tượng đo	Điện áp một chiều (DC Voltage)
Độ chính xác	F.S. ±0.2% rdg ±1 số
Nguồn cấp (Power Supply)	5VDC
Chu kỳ lấy mẫu (Sampling Cycle)	300ms
Trọng lượng	44g
Kích thước lỗ cắt (Panel Cut-out)	W45.4 x H22.5mm

Nguồn tham khảo: Autonics Official Website.

Lợi ích khi sử dụng Autonics M4N-DV-0X

Bảo vệ thiết bị tối đa: Giám sát liên tục điện áp cấp cho PLC, vi điều khiển, ngăn chặn hư hỏng do sụt áp hoặc quá áp đột ngột.
Giảm thiểu Downtime: Phát hiện lỗi nguồn nhanh chóng giúp xử lý sự cố tức thì, giảm thời gian dừng máy sản xuất.
Tối ưu hóa không gian: Kích thước nhỏ cho phép lắp đặt nhiều thiết bị trên cùng một panel mà không gây chật chội.
Nâng tầm chuyên nghiệp: Thiết kế chuẩn DIN giúp tủ điều khiển đạt tính thẩm mỹ cao, chuẩn hóa theo tiêu chuẩn quốc tế.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Gia công mặt panel: Thực hiện cắt lỗ trên mặt tủ điện theo kích thước tiêu chuẩn 45.4x22.5mm để đảm bảo lắp đặt khít và chắc chắn.
Bước 2: Đấu nối nguồn nuôi: Kết nối nguồn cấp 5VDC vào các chân V+ và V- theo đúng sơ đồ đấu dây của hãng. Lưu ý: Tuyệt đối không cấp ngược cực để tránh cháy mạch.
Bước 3: Đấu nối tín hiệu đo: Kết nối dây đo từ nguồn điện DC cần giám sát vào cổng Input tương ứng của đồng hồ.
Bước 4: Cố định và kiểm tra: Sử dụng kẹp giữ để cố định thiết bị trên panel, cấp nguồn và dùng đồng hồ vạn năng để đối chiếu giá trị hiển thị nhằm đảm bảo độ chính xác.

Sản phẩm kết hợp lý tưởng (isRelatedTo)

Để xây dựng hệ thống giám sát nguồn điện toàn diện, M4N-DV-0X nên được sử dụng cùng:

Bộ nguồn Switching 5VDC: Cung cấp nguồn nuôi ổn định cho đồng hồ.
Bộ nguồn tổ ong (Industrial Power Supply): Chuyển đổi AC sang DC cho toàn hệ thống.
PLC & Cảm biến công nghiệp: Các thiết bị cần theo dõi điện áp đầu vào nghiêm ngặt.
Dòng M4N-DA / M4N-DI: Kết hợp để đo đồng thời dòng điện và điện áp trên cùng bảng điều khiển.

Ứng dụng thực tế của sản phẩm (Application)

Giám sát điện áp DC trong các tủ phân phối điện và tủ điều khiển trung tâm.
Kiểm soát nguồn cấp cho hệ thống tự động hóa, cánh tay Robot và máy CNC.
Theo dõi tình trạng điện áp pin/acquy trong hệ thống lưu trữ năng lượng (ESS) hoặc UPS.
Sử dụng làm thiết bị hiển thị giá trị trong các phòng thí nghiệm điện tử và đo lường.

FAQ - Giải đáp thắc mắc thường gặp

Q: M4N-DV-0X có đo được điện áp xoay chiều (AC) không?
A: Không, thiết bị này chuyên dụng cho điện áp một chiều (DC). Để đo AC, quý khách vui lòng tham khảo dòng M4N-DA.
Q: Ý nghĩa của sai số ±0.2% F.S là gì?
A: Điều này có nghĩa là sai số tối đa chỉ chiếm 0.2% trên toàn dải đo, đảm bảo độ tin cậy cực cao cho các ứng dụng cần sự chính xác tuyệt đối.
Q: Tại sao tôi cần nguồn cấp 5VDC?
A: Đây là nguồn nuôi thiết bị. Bạn cần sử dụng bộ nguồn ổn định 5VDC để đồng hồ hoạt động chính xác và bền bỉ.
Q: Kích thước lỗ cắt này có phổ biến không?
A: Có, đây là kích thước chuẩn cho các dòng Digital Panel Meter siêu nhỏ của Autonics, rất dễ thay thế.
Q: Tốc độ cập nhật giá trị hiển thị là bao nhiêu?
A: Chu kỳ lấy mẫu là 300ms, cho phép hiển thị giá trị theo thời gian thực rất nhanh chóng.
Q: Sản phẩm có chống nước không?
A: Thiết bị nên được lắp trong tủ điện để đảm bảo an toàn. Nếu lắp mặt ngoài, cần chú ý cấp bảo vệ của tủ.
Q: Mua hàng tại AUT VN có đầy đủ chứng từ không?
A: Có, AUT VN cung cấp đầy đủ CO/CQ và hóa đơn chứng từ hợp lệ cho mọi đơn hàng.
Q: Nếu tôi cấp ngược cực nguồn nuôi thì sao?
A: Cần kiểm tra kỹ sơ đồ đấu dây. Việc cấp ngược cực có thể gây hư hỏng mạch điện tử bên trong.
Q: Đồng hồ này có hiển thị được số âm không?
A: Với dải đo 0-1999, thiết bị hiển thị các giá trị điện áp DC dương.
Q: AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
A: Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ lắp đặt và giải đáp thắc mắc cho khách hàng.
