Đồng Hồ Đo Dòng Điện DC Autonics M4N-DA-0X: Sai Số 0.2%, Siêu Nhỏ Gọn, Chống Nước IP65 - AUT VN

Độ chính xác vượt trội: Sai số cực thấp 0.2%, đảm bảo dữ liệu đo lường tin cậy tuyệt đối cho hệ thống DC.
Kích thước siêu mini: Mặt trước W45.4xH22.5mm, giải pháp tối ưu cho các tủ điện có không gian hạn chế.
Chuẩn bảo vệ IP65: Chống bụi và nước mặt trước, vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
Hiển thị sắc nét: Màn hình LED 7 đoạn (10mm) màu đỏ, dễ dàng theo dõi thông số từ xa.
Phản hồi thời gian thực: Tốc độ lấy mẫu nhanh 300ms, cập nhật biến động dòng điện tức thì.

nhà chế tạo: Autonics

SKU: M4N-DA-0X

Tải xuống mẫu

Giá cũ: 1.018.050 ₫

Giá bán: 814.440 ₫

Số lượng:

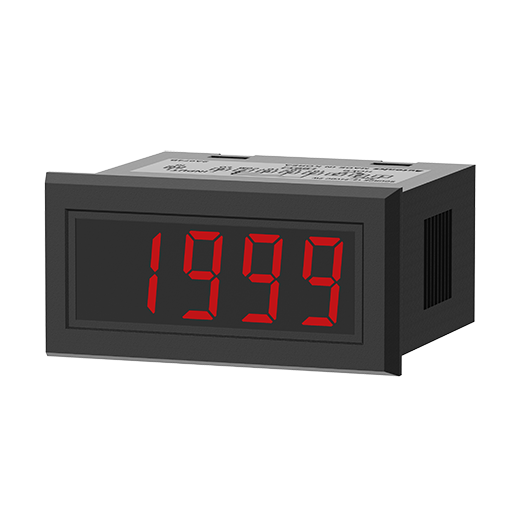

Giới thiệu về Đồng hồ đo dòng điện DC Autonics M4N-DA-0X

Trong kỷ nguyên tự động hóa, việc kiểm soát chính xác dòng điện một chiều (DC) là yếu tố then chốt để bảo vệ thiết bị và tối ưu hóa hiệu suất vận hành. Đồng hồ đo dòng điện DC Autonics M4N-DA-0X không chỉ là một thiết bị hiển thị, mà là giải pháp đo lường chuyên sâu kết hợp giữa độ chính xác chuẩn phòng thí nghiệm và kích thước siêu tinh gọn. Được phân phối chính hãng bởi AUT VN, sản phẩm này giúp các kỹ sư giải quyết triệt để bài toán diện tích trên mặt tủ điều khiển mà không phải đánh đổi về chất lượng dữ liệu.

Điểm nổi bật của Autonics M4N-DA-0X

Thiết kế Mini đột phá: Với kích thước chỉ 45x22mm, M4N-DA-0X cho phép lắp đặt nhiều thiết bị trên cùng một mặt bảng điều khiển, cực kỳ phù hợp cho các hệ thống điều khiển phức tạp.
Độ chính xác cấp công nghiệp: Sai số chỉ 0.2%, giúp phát hiện sớm những biến động nhỏ nhất của dòng điện, từ đó ngăn ngừa rủi ro quá tải hoặc ngắn mạch.
Độ bền bỉ cao: Đạt chuẩn IP65 ở mặt trước, thiết bị hoàn toàn miễn nhiễm với bụi bẩn và tia nước, lý tưởng cho các nhà máy sản xuất, xưởng cơ khí hoặc môi trường ẩm ướt.
Quan sát trực quan: Công nghệ LED 7 đoạn rực rỡ giúp người vận hành dễ dàng đọc thông số ngay cả trong điều kiện ánh sáng yếu hoặc môi trường nhiều nhiễu công nghiệp.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Phương pháp hiển thị	LED 7 đoạn 3½-số (Chiều cao ký tự 10mm)
Dải hiển thị	-1999 đến 1999
Loại tín hiệu đầu vào	Dòng điện một chiều (DC Current)
Nguồn cấp điện	5VDC
Độ chính xác (Accuracy)	F.S. 0.2% rdg ±1 digit
Tốc độ lấy mẫu	300ms
Cấp bảo vệ	IP65 (Mặt trước)
Kích thước mặt trước	45.4 x 22.5 mm
Kích thước lỗ cắt	45 x 22 mm
Trọng lượng	Xấp xỉ 44g

Nguồn tham khảo: Autonics Corporation

Lợi ích khi đầu tư Autonics M4N-DA-0X

Sử dụng M4N-DA-0X mang lại những giá trị thực tế vượt xa một thiết bị đo thông thường:

Tối ưu chi phí vận hành: Thiết kế nhỏ gọn giúp giảm kích thước vỏ tủ điện, tiết kiệm chi phí vật tư và không gian lắp đặt.
Bảo vệ hệ thống tuyệt đối: Khả năng đo chính xác giúp cảnh báo sớm các sự cố điện, bảo vệ các linh kiện đắt tiền như PLC, Inverter, hay Board điều khiển.
Rút ngắn thời gian bảo trì: Kích thước chuẩn công nghiệp giúp việc thay thế, nâng cấp diễn ra nhanh chóng, giảm thiểu thời gian dừng máy (downtime).

Hướng dẫn lắp đặt và sử dụng đúng cách

Bước 1: Gia công lỗ cắt - Sử dụng máy cắt chính xác tạo lỗ hình chữ nhật 45x22mm trên mặt bảng điều khiển.
Bước 2: Lắp đặt vật lý - Đưa đồng hồ M4N-DA-0X vào lỗ cắt, căn chỉnh cân đối và siết chặt ngàm kẹp đi kèm để cố định thiết bị.
Bước 3: Đấu nối điện - Kết nối nguồn cấp 5VDC và dây tín hiệu dòng DC. Lưu ý: Phải tuân thủ tuyệt đối sơ đồ chân để tránh gây chập cháy.
Bước 4: Cấu hình tỷ lệ (Scale) - Điều chỉnh các nút cấu hình phía sau để thiết lập tỷ lệ quy đổi phù hợp với dải đo của điện trở Shunt hoặc cảm biến dòng.
Bước 5: Kiểm tra & Hiệu chỉnh - Cấp nguồn, đối chiếu giá trị hiển thị với một thiết bị đo chuẩn để tinh chỉnh sai số cuối cùng.

Sản phẩm kết hợp và tương thích

Để hệ thống hoạt động hoàn hảo, Autonics M4N-DA-0X nên được sử dụng cùng:

Điện trở Shunt hoặc Cảm biến dòng DC: Cần thiết khi đo dòng điện lớn vượt quá khả năng đo trực tiếp của thiết bị.
Bộ nguồn DC 5V ổn áp: Đảm bảo nguồn cấp sạch, không nhiễu để tránh sai số hiển thị.
Hệ thống PLC (Siemens, Mitsubishi, Omron): Kết hợp để xây dựng hệ thống giám sát tập trung.
Sản phẩm nâng cao: Autonics MT4Y-DA-4N (Nếu bạn cần thêm ngõ ra Relay hoặc giao tiếp RS485).

Ứng dụng thực tế của sản phẩm

Nhờ sự linh hoạt và chính xác, M4N-DA-0X được tin dùng trong:

Năng lượng tái tạo: Giám sát dòng sạc từ tấm pin năng lượng mặt trời vào ắc quy lưu trữ.
Tủ điện điều khiển: Theo dõi dòng điện cấp cho các van điện từ, rơ le và động cơ DC công suất nhỏ.
Viễn thông & Trung tâm dữ liệu: Kiểm tra dòng điện cung cấp cho UPS và các trạm phát sóng.
Thiết bị Y tế & Phòng Lab: Giám sát nguồn nuôi cho các thiết bị đo lường yêu cầu độ chính xác cực cao.

Câu hỏi thường gặp (FAQ)

1. Đồng hồ M4N-DA-0X có đo được dòng AC không?
Đáp: Không. Sản phẩm này được thiết kế chuyên dụng cho dòng điện DC. Đối với dòng AC, quý khách vui lòng tham khảo dòng MT4Y-AA hoặc các model AC tương đương.

2. Tôi có thể sử dụng nguồn 12V hoặc 24V cho thiết bị này không?
Đáp: Tuyệt đối KHÔNG. Thiết bị yêu cầu nguồn cấp chính xác 5VDC. Cấp nguồn cao hơn sẽ gây cháy mạch điện tử ngay lập tức.

3. Sai số 0.2% có ý nghĩa thực tế như thế nào?
Đáp: Điều này có nghĩa là giá trị hiển thị cực kỳ sát với thực tế, cho phép bạn tin tưởng tuyệt đối khi hiệu chỉnh các hệ thống đo lường khắt khe.

4. Chuẩn IP65 có cho phép lắp đặt ngoài trời không?
Đáp: IP65 bảo vệ mặt trước chống bụi và tia nước. Tuy nhiên, phần đấu nối phía sau không chống nước, nên thiết bị phải được lắp trong tủ điện có vỏ bảo vệ.

5. Làm sao để hiển thị đúng giá trị khi dùng điện trở Shunt?
Đáp: Bạn cần điều chỉnh tỷ lệ Scale (tỷ lệ quy đổi) qua các nút nhấn/biến trở phía sau đồng hồ để khớp với trị số của Shunt đang dùng.

6. Kích thước lỗ cắt 45x22mm có phổ biến không?
Đáp: Có, đây là chuẩn kích thước của dòng M4N Autonics, giúp việc thay thế hoặc nâng cấp dễ dàng mà không cần khoan lại mặt tủ.

7. Tốc độ lấy mẫu 300ms có đủ nhanh cho các ứng dụng công nghiệp?
Đáp: Có, 300ms là tốc độ rất nhanh đối với giám sát dòng điện, giúp bạn nhận diện sự cố sụt áp hoặc tăng dòng gần như tức thì.

8. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Đáp: Có. AUT VN cung cấp đầy đủ giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho mọi sản phẩm Autonics chính hãng.

9. Thiết bị này có tích hợp sẵn cảm biến đo dòng không?
Đáp: Không. M4N-DA-0X là bộ hiển thị (Indicator). Bạn cần mua thêm Shunt hoặc cảm biến dòng tùy theo cường độ dòng điện cần đo.

10. Sự khác biệt giữa M4N và MT4Y là gì?
Đáp: M4N tập trung vào sự siêu nhỏ gọn (Mini), trong khi MT4Y có kích thước lớn hơn và tích hợp nhiều tính năng điều khiển, truyền thông phức tạp hơn.
