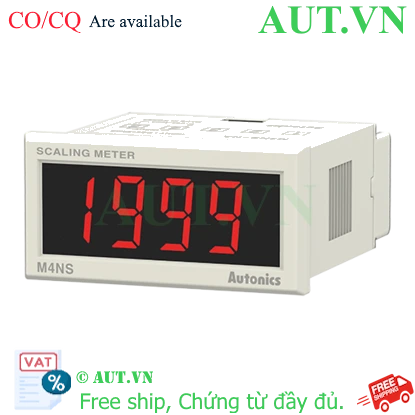

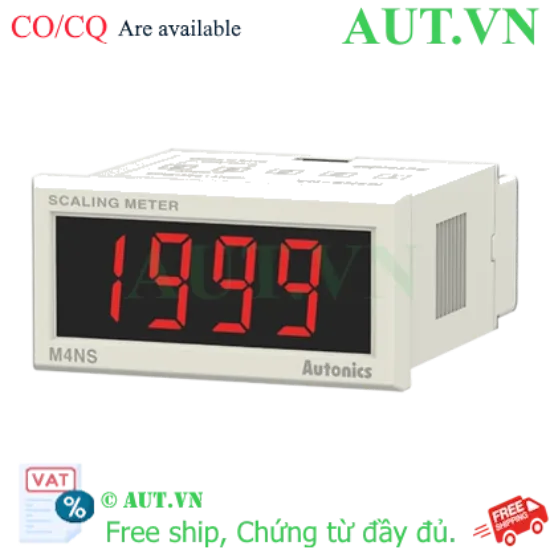

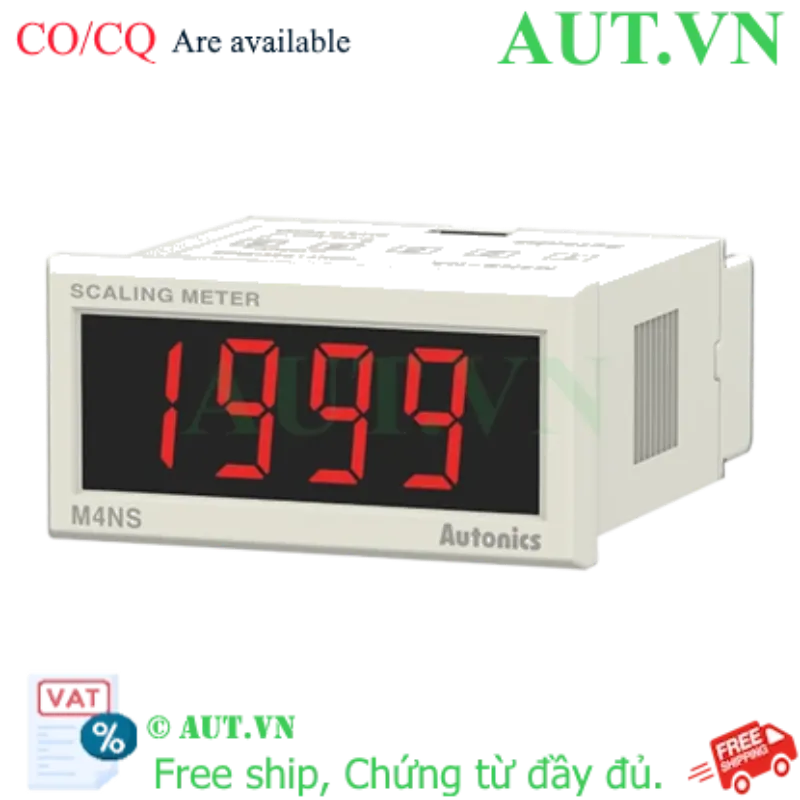

Giới thiệu về Đồng hồ đo tỉ lệ Autonics M4NS-NA
Đồng hồ đo tỉ lệ Autonics M4NS-NA là giải pháp hiển thị số chuyên dụng cho tín hiệu analog dòng 4-20mA, được thiết kế để mang lại sự chính xác tuyệt đối trong giám sát công nghiệp. Đối với các kỹ sư vận hành, việc theo dõi dữ liệu từ cảm biến áp suất, cảm biến mức hoặc transmitter nhiệt độ một cách trực quan là cực kỳ quan trọng. AUT VN cung cấp model M4NS-NA giúp bạn tối ưu hóa không gian tủ điện mà vẫn đảm bảo khả năng kiểm soát hệ thống chặt chẽ, kịp thời và chính xác.
Điểm nổi bật của Autonics M4NS-NA
- Đột phá với công nghệ Loop Powered: Điểm ưu việt nhất của M4NS-NA là khả năng hoạt động không cần nguồn nuôi ngoài (No external power supply). Thiết bị lấy năng lượng trực tiếp từ mạch vòng tín hiệu 4-20mA, giúp đơn giản hóa sơ đồ đấu nối, giảm thiểu rủi ro nhiễu nguồn và tiết kiệm chi phí vật tư.
- Khả năng Scale giá trị linh hoạt: Màn hình LED đỏ 4 chữ số cho phép tùy chỉnh dải hiển thị rộng từ -1999 đến 9999. Bạn có thể dễ dàng quy đổi dòng điện 4-20mA sang đơn vị đo thực tế như Bar, mH2O, kg/cm2, hoặc độ C tùy theo loại cảm biến sử dụng.
- Tiêu chuẩn bảo vệ IP65: Mặt trước thiết bị đạt chuẩn IP65, chống bụi tuyệt đối và kháng tia nước, đảm bảo vận hành bền bỉ trong môi trường nhà máy khắc nghiệt, ẩm ướt hoặc nhiều bụi bẩn.
- Kích thước Mini siêu tối ưu: Với kích thước mặt 48x24mm, sản phẩm là lựa chọn hàng đầu cho các bảng điều khiển có diện tích hạn chế nhưng cần lắp đặt nhiều thiết bị đo lường.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model |
M4NS-NA |
| Phương pháp hiển thị |
LED 7 đoạn, 4 số (Màu đỏ) |
| Ngõ vào (Input) |
Dòng điện DC 4-20mA |
| Dải hiển thị (Display range) |
-1999 đến 9999 |
| Nguồn cấp (Power) |
Loop powered (Lấy nguồn từ mạch tín hiệu 4-20mA) |
| Độ chính xác (Accuracy) |
F.S. 0.3% rdg ±1 digit |
| Kích thước mặt trước |
48 x 24 mm |
| Kích thước lỗ cắt (Cut-out) |
45.4 x 22.5 mm |
| Tiêu chuẩn bảo vệ |
IP65 (Mặt trước) |
Nguồn thông số tham khảo: Autonics Official Global
Lợi ích khi sử dụng Autonics M4NS-NA
Khi đầu tư Autonics M4NS-NA thông qua AUT VN, quý khách hàng sẽ nhận được những giá trị vượt trội:
- Tiết kiệm tối đa chi phí: Loại bỏ việc đi dây nguồn riêng cho đồng hồ, giảm chi phí mua bộ nguồn DC phụ và nhân công lắp đặt.
- Độ tin cậy công nghiệp: Loại bỏ hoàn toàn sai số đọc do mắt người khi sử dụng đồng hồ kim, cung cấp dữ liệu số thời gian thực với độ chính xác cao.
- Lắp đặt thần tốc: Thiết kế chuẩn DIN mini giúp tích hợp dễ dàng vào mọi hệ thống tủ điện hiện nay mà không cần thay đổi kết cấu tủ.
- Vận hành ổn định, bền bỉ: Tiêu thụ điện năng cực thấp, không gây tỏa nhiệt, giúp bảo vệ tuổi thọ cho các thiết bị điện tử nhạy cảm lân cận trong tủ điều khiển.
Hướng dẫn lắp đặt và sử dụng (How-to)
Để đồng hồ đo tỉ lệ Autonics M4NS-NA vận hành chính xác và bền bỉ nhất, quý khách vui lòng thực hiện theo 4 bước sau:
- Bước 1: Tạo lỗ lắp đặt: Sử dụng máy cắt panel để tạo lỗ khoét với kích thước chính xác 45.4 x 22.5 mm trên mặt tủ điện.
- Bước 2: Cố định thiết bị: Đưa đồng hồ vào lỗ cắt và siết chặt ngàm kẹp cố định phía sau mặt panel để đảm bảo thiết bị không bị xê dịch.
- Bước 3: Đấu nối mạch Loop: Kết nối cực dương (+) và cực âm (-) của tín hiệu 4-20mA từ cảm biến/transmitter vào đúng cực của đồng hồ. Lưu ý tuân thủ sơ đồ mạch vòng (Loop circuit) để thiết bị có điện nuôi.
- Bước 4: Cấu hình thang đo: Truy cập menu cài đặt để thiết lập giá trị hiển thị tương ứng (Ví dụ: Cài 4mA = 0 bar và 20mA = 10 bar cho cảm biến áp suất 10 bar).
Sản phẩm sử dụng chung (Related Products)
Để xây dựng hệ thống đo lường hoàn chỉnh và chuyên nghiệp, Autonics M4NS-NA thường được kết hợp cùng:
- Cảm biến áp suất (Pressure Transmitter) ngõ ra 4-20mA.
- Cảm biến mức (Level Sensor) ngõ ra 4-20mA.
- Bộ chuyển đổi tín hiệu PT100 sang 4-20mA (Temperature Transmitter).
- Các dòng đồng hồ đo đa năng cao cấp: MT4Y-DA-44 hoặc MT4Y-DV-4N.
Ứng dụng thực tế của sản phẩm
Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp tự động hóa:
- Hệ thống xử lý nước: Theo dõi mức nước trong bồn chứa, đo áp suất đường ống cấp nước, giám sát lưu lượng.
- Nhà máy thực phẩm & đồ uống: Giám sát mức chất lỏng trong các tank chứa nguyên liệu, kiểm soát áp suất chiết rót.
- Hệ thống lò hơi, sấy: Hiển thị nhiệt độ từ các transmitter nhiệt độ tại các điểm đo xa một cách trực quan.
- Tự động hóa nhà máy: Làm màn hình hiển thị tại chỗ (local display) cho các tín hiệu từ PLC/SCADA giúp kỹ thuật viên kiểm tra nhanh mà không cần mở máy tính.
FAQ - Câu hỏi thường gặp
1. Đồng hồ M4NS-NA có cần nguồn 220V hay 24VDC riêng không?
Không. M4NS-NA sử dụng công nghệ Loop Powered, lấy nguồn trực tiếp từ dòng tín hiệu 4-20mA, nên không cần nguồn nuôi độc lập.
2. Tôi có thể dùng model này để đo điện áp 0-10V không?
Không. M4NS-NA chỉ chuyên dụng cho tín hiệu dòng điện 4-20mA. Nếu bạn cần đo điện áp, hãy liên hệ AUT VN để tham khảo model M4N-DV.
3. Sai số của thiết bị này là bao nhiêu?
Độ chính xác đạt F.S. 0.3% rdg ±1 digit, mức sai số cực thấp, đảm bảo độ tin cậy cho các ứng dụng đo lường công nghiệp.
4. Kích thước lỗ khoét tủ điện chính xác là bao nhiêu?
Kích thước chuẩn để lắp đặt là 45.4 x 22.5 mm.
5. Màn hình LED có bị mờ khi lắp ở nơi có ánh sáng mạnh không?
Không, LED 7 đoạn độ sáng cao giúp hiển thị rõ ràng, sắc nét ngay cả trong môi trường ánh sáng mạnh của nhà xưởng.
6. Thiết bị có khả năng chống nước không?
Mặt trước đạt chuẩn IP65, chống bụi hoàn toàn và chống tia nước phun, bảo vệ linh kiện bên trong an toàn.
7. Tôi có thể thay đổi dải hiển thị (Scale) theo ý muốn không?
Có. Bạn có thể tùy chỉnh giá trị cho 4mA và 20mA trong khoảng từ -1999 đến 9999 để phù hợp với dải đo của cảm biến.
8. Tại sao tôi lắp xong nhưng màn hình không hiển thị số?
Hãy kiểm tra 2 điều: 1. Nguồn cấp cho Loop tín hiệu (ví dụ nguồn 24V nuôi cảm biến) có hoạt động không? 2. Bạn có đấu ngược cực (+/-) hay không?
9. Mua sản phẩm tại AUT VN có được bảo hành chính hãng không?
Có. Tất cả sản phẩm Autonics tại AUT VN đều là hàng chính hãng 100% và được bảo hành theo tiêu chuẩn của nhà sản xuất.
10. Có thể thay đổi màu LED sang màu xanh hay vàng không?
Model M4NS-NA tiêu chuẩn chỉ có màu đỏ. Vui lòng liên hệ AUT VN để tư vấn các model tùy chọn màu sắc khác nếu có.
11. Thiết bị này có hỗ trợ truyền thông RS485 không?
Model M4NS-NA là đồng hồ hiển thị tỉ lệ đơn thuần, không hỗ trợ RS485. Nếu bạn cần truyền thông, hãy tham khảo dòng MT4N của Autonics.
12. Thời gian đáp ứng của đồng hồ là bao lâu?
Thiết bị có tốc độ cập nhật hiển thị gần như tức thời, đảm bảo theo dõi biến thiên tín hiệu analog theo thời gian thực.
