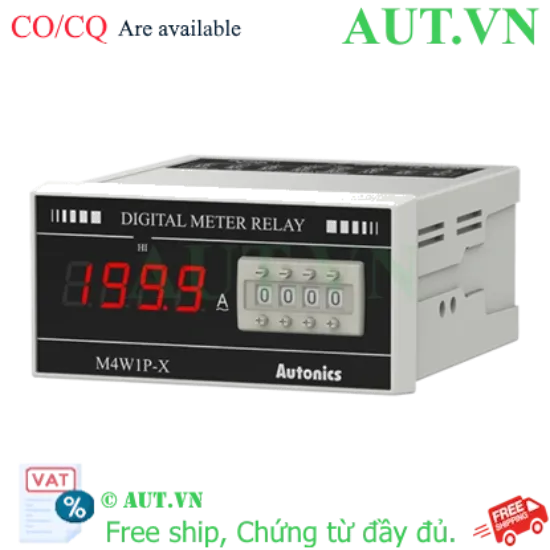

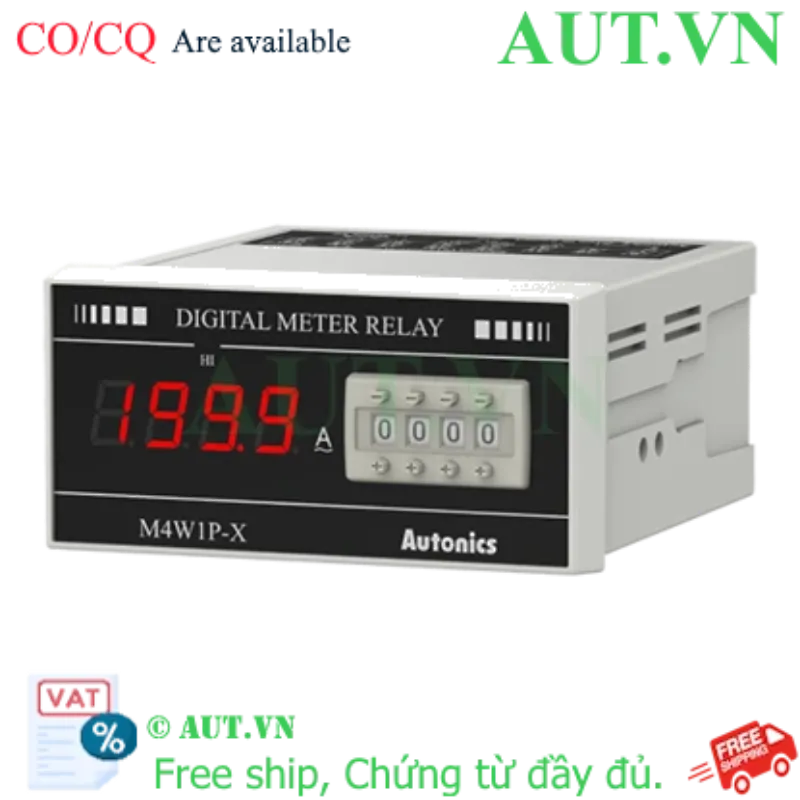

Đồng Hồ Đo Dòng AC Autonics M4W1P-AA-5 | Chính Xác ±0.5%, Ngõ Ra Relay, Chuẩn DIN - AUT VN
- Model: M4W1P-AA-5 (Thương hiệu Autonics Hàn Quốc).
- Độ chính xác: Sai số cực thấp ±0.5% F.S, đảm bảo đo lường tin cậy tuyệt đối.
- Tính năng an toàn: Tích hợp 1 ngõ ra Relay (HI) cảnh báo quá dòng, bảo vệ thiết bị điện.
- Hiển thị: Màn hình LED 7 đoạn siêu sáng, quan sát rõ nét từ xa.
- Nguồn cấp: 110/220VAC linh hoạt, tương thích mọi tủ điện công nghiệp.
- Kích thước: Chuẩn DIN W96xH48mm, lắp đặt nhanh chóng và dễ dàng.
Giá cũ:
4.378.800 ₫
3.503.040 ₫
Giới thiệu Đồng hồ đo dòng AC Autonics M4W1P-AA-5
Trong các hệ thống điện công nghiệp hiện đại, việc giám sát cường độ dòng điện chính xác không chỉ là yêu cầu kỹ thuật mà còn là yếu tố then chốt để đảm bảo an toàn vận hành và kéo dài tuổi thọ cho toàn bộ hệ thống. Đồng hồ đo dòng AC Autonics M4W1P-AA-5 là giải pháp đo lường chuyên sâu, giúp các kỹ sư và kỹ thuật viên kiểm soát tải tiêu thụ, phát hiện sớm các dấu hiệu bất thường và ngăn ngừa sự cố quá tải thông qua cơ chế cảnh báo thông minh.
Được sản xuất bởi Autonics - thương hiệu hàng đầu từ Hàn Quốc, sản phẩm này được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất về độ bền và khả năng chống nhiễu điện từ, mang lại sự an tâm tuyệt đối khi vận hành tại các nhà máy, xưởng sản xuất và tòa nhà cao tầng. Khi lựa chọn sản phẩm tại AUT VN, quý khách hàng được cam kết về chất lượng chính hãng và hỗ trợ kỹ thuật chuyên sâu.
Điểm nổi bật của Autonics M4W1P-AA-5
- Độ chính xác vượt trội: Với sai số F.S. ±0.5%, thiết bị loại bỏ hoàn toàn rủi ro sai lệch thông số, giúp quản lý năng lượng chính xác đến từng Ampere.
- Hệ thống bảo vệ Relay (HI): Đây là giá trị cốt lõi của sản phẩm. Khả năng thiết lập ngưỡng dòng điện tối đa giúp Relay kích hoạt ngay lập tức để ngắt mạch hoặc phát tín hiệu báo động (còi/đèn), ngăn chặn hư hỏng nặng cho động cơ và thiết bị điện.
- Công nghệ LED hiển thị rõ nét: Màn hình LED 7 đoạn với ký tự cao 10mm, độ tương phản cao, cho phép theo dõi thông số từ khoảng cách xa, đảm bảo an toàn cho người vận hành.
- Thiết kế chuẩn hóa DIN: Kích thước W96xH48mm là chuẩn phổ biến toàn cầu, giúp việc lắp mới hoặc thay thế vào mặt tủ điện trở nên đơn giản, không cần gia công lại.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Phương pháp hiển thị |
LED 7 đoạn 3½-số (Giá trị tối đa 199.9) |
| Thông số đo lường |
Dòng điện xoay chiều (AC Current) |
| Loại ngõ vào |
Kết nối qua biến dòng CT (Tỷ lệ khuyến nghị 200A/5A) |
| Phương pháp đo |
Giá trị trung bình (Average Value) |
| Ngõ ra điều khiển |
1 Relay (Tiếp điểm HI) |
| Độ chính xác hiển thị |
F.S. ±0.5% rdg ±1 chữ số |
| Nguồn cấp |
110/220VAC~ 50/60Hz |
| Chu kỳ lấy mẫu |
300ms |
| Kích thước mặt |
96 x 48 mm |
Tham khảo tài liệu kỹ thuật tại: Autonics Official Website
Lợi ích khi sử dụng Autonics M4W1P-AA-5
- An toàn tuyệt đối: Chủ động ngăn ngừa cháy nổ, chập điện nhờ hệ thống cảnh báo sớm từ Relay HI.
- Tối ưu chi phí bảo trì: Phát hiện sớm các lỗi cơ khí của động cơ (như kẹt trục gây tăng dòng) để xử lý trước khi cháy cuộn dây.
- Triển khai nhanh chóng: Chuẩn DIN quốc tế giúp giảm thời gian và chi phí nhân công gia công tủ điện.
- Hoạt động bền bỉ: Chống nhiễu tốt, vận hành ổn định trong môi trường công nghiệp khắc nghiệt nhất.
Hướng dẫn lắp đặt và vận hành (How-to)
Để đồng hồ đo dòng AC Autonics M4W1P-AA-5 đạt hiệu quả cao nhất, quý khách hãy thực hiện theo quy trình sau:
- Bước 1 - Lắp đặt vật lý: Khoét lỗ mặt tủ điện kích thước 92x45mm, đặt thiết bị vào và cố định chặt bằng ngàm kẹp.
- Bước 2 - Đấu nối biến dòng CT: Kết nối dây từ CT (ví dụ tỷ lệ 200/5A) vào chân ngõ vào. Lưu ý: Đấu đúng cực tính để hiển thị giá trị chính xác.
- Bước 3 - Cấp nguồn: Kết nối nguồn 110/220VAC vào các chân nguồn theo đúng sơ đồ đấu nối.
- Bước 4 - Cấu hình ngưỡng Relay: Truy cập menu cài đặt, thiết lập giá trị ngưỡng HI (Ví dụ: 180A). Khi dòng điện vượt mức này, Relay sẽ tác động.
- Bước 5 - Kiểm tra vận hành: Chạy tải thực tế và đối chiếu giá trị hiển thị trên LED để xác nhận hệ thống hoạt động chuẩn xác.
Sản phẩm sử dụng kèm theo
Thiết bị bắt buộc phải sử dụng kết hợp với Biến dòng (Current Transformer - CT). Đối với model M4W1P-AA-5, để đo dải 0-199.9A, chúng tôi khuyến nghị sử dụng CT tỷ lệ 200A/5A để đảm bảo độ chính xác.
Ứng dụng thực tế của sản phẩm
- Tủ điện phân phối tổng (MSB): Giám sát tổng dòng điện tiêu thụ cho toàn bộ nhà xưởng.
- Hệ thống điều khiển Motor: Theo dõi dòng điện làm việc của động cơ, phát hiện quá tải.
- Giám sát Máy biến áp: Đảm bảo dòng điện đầu ra không vượt công suất định mức, tránh cháy biến áp.
- Hệ thống Điện mặt trời: Đo dòng điện AC từ Inverter đẩy lên lưới điện để theo dõi hiệu suất.
FAQ - Giải đáp thắc mắc thường gặp
1. M4W1P-AA-5 có đo được dòng DC không?
Không, thiết bị này chuyên dụng chỉ để đo dòng điện xoay chiều (AC).
2. Tôi muốn đo dải 500A thì có dùng được model này không?
Có, bạn chỉ cần thay thế biến dòng CT thành loại 500A/5A và cài đặt lại tỷ lệ CT trong menu thiết bị.
3. Chân Relay (HI) có tác dụng gì cụ thể?
Nó dùng để điều khiển còi báo, đèn báo hoặc Contactor nhằm ngắt nguồn tự động khi dòng điện vượt ngưỡng an toàn.
4. Thiết bị này có cần bộ chuyển nguồn không?
Không, thiết bị hỗ trợ trực tiếp dải nguồn từ 110VAC đến 220VAC.
5. Sai số ±0.5% được tính như thế nào?
Sai số này tính trên toàn dải đo (Full Scale). Ví dụ dải 200A thì sai số cho phép là ±1A.
6. Tại AUT VN, sản phẩm có kèm theo biến dòng CT không?
CT được bán rời để khách hàng tùy chọn theo nhu cầu. Hãy liên hệ hotline để được tư vấn CT tương thích nhất.
7. Làm sao để nhận biết hàng Autonics chính hãng tại AUT VN?
Sản phẩm có đầy đủ CO/CQ, tem bảo hành chính hãng và nguyên seal từ nhà sản xuất.
8. Kích thước lỗ cắt mặt tủ điện chuẩn là bao nhiêu?
Kích thước lỗ cắt chính xác là W92 x H45 mm.
9. Thiết bị có khả năng chống nước không?
Sản phẩm thiết kế lắp trong tủ điện. Để bền nhất, quý khách nên sử dụng tủ đạt chuẩn IP phù hợp.
10. Thời gian bảo hành chính hãng là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng kể từ ngày mua.
11. Có thể cài đặt 2 mức cảnh báo (Cao và Thấp) không?
Model M4W1P-AA-5 hiện chỉ hỗ trợ 1 ngõ ra Relay cho ngưỡng cảnh báo trên (HI).
12. Tại sao màn hình có điện nhưng không hiển thị giá trị đo?
Vui lòng kiểm tra lại kết nối dây từ CT. Nếu CT bị hở mạch hoặc đấu sai cực, đồng hồ sẽ không hiển thị đúng giá trị.
