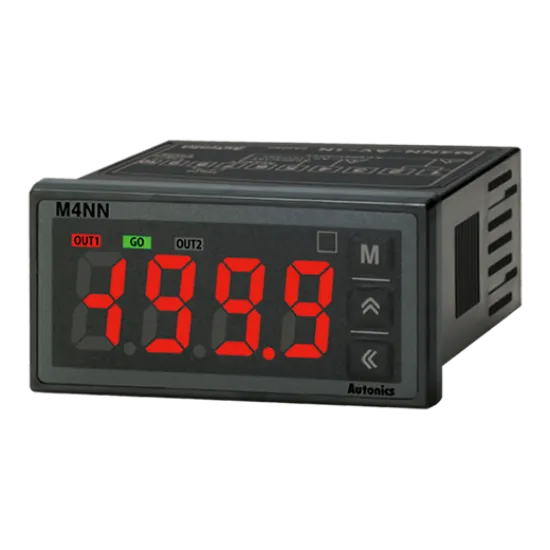

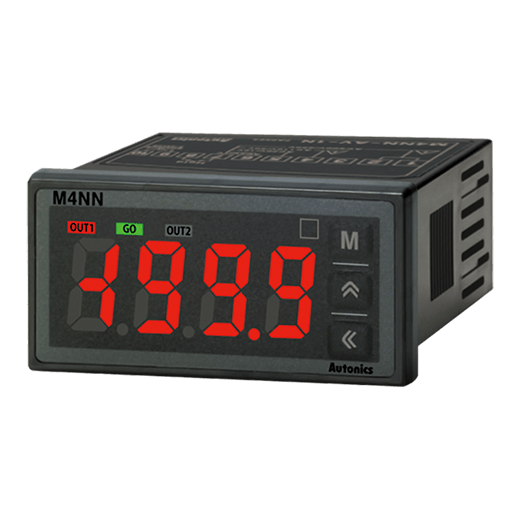

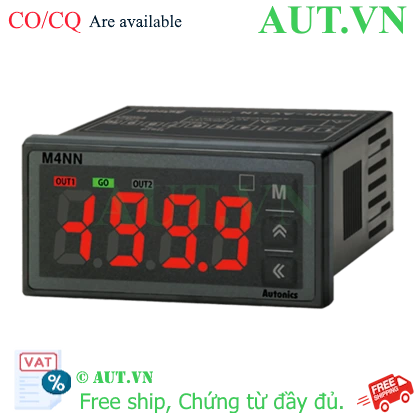

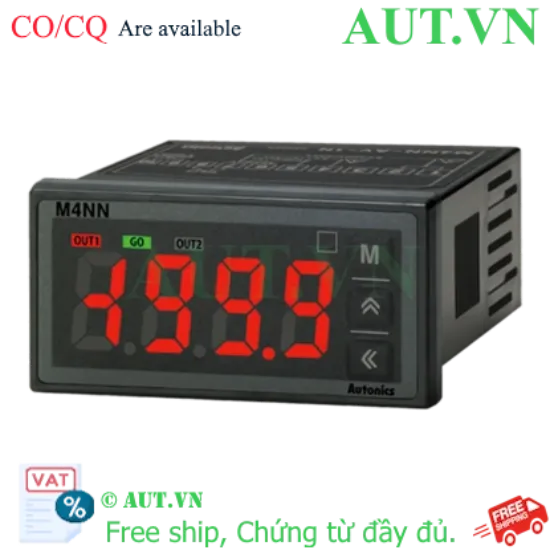

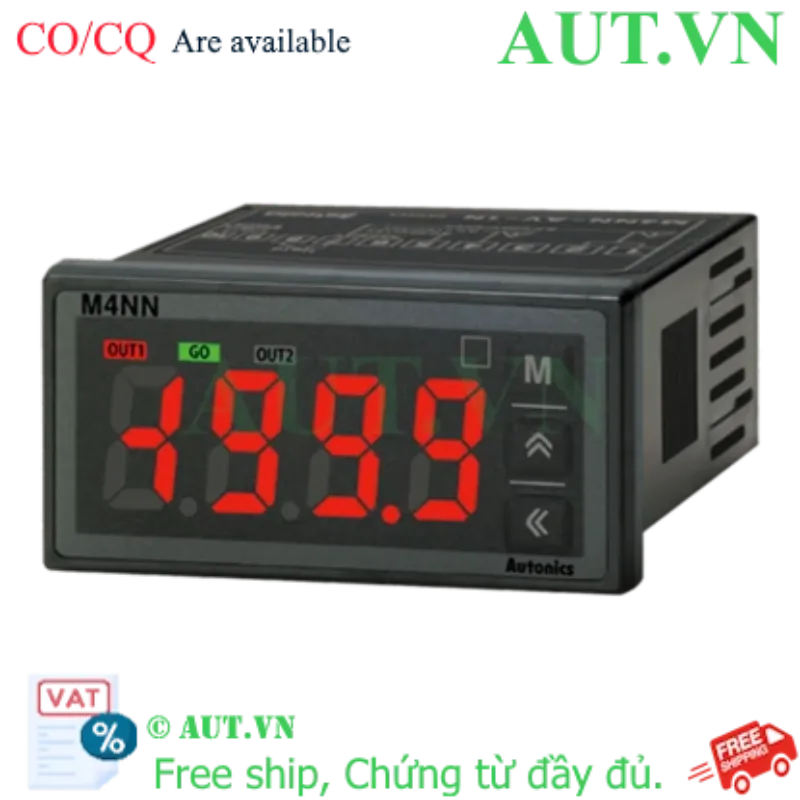

Đồng hồ đo dòng DC Autonics M4NN-DA-11: Siêu Nhỏ Gọn, Phản Hồi 50ms, Ngõ Ra NPN Chính Xác

Thiết kế Mini: Kích thước siêu nhỏ (W45.4 x H22.5mm), tối ưu diện tích lắp đặt tủ điện.
Phản hồi siêu tốc: Tốc độ lấy mẫu 50ms, giám sát tức thời biến thiên dòng điện.
Độ chính xác cao: Dải đo linh hoạt từ 2mA đến 5A, hiển thị LED 7 đoạn sắc nét.
Điều khiển thông minh: Tích hợp ngõ ra NPN (OUT1, GO, OUT2) kết nối trực tiếp PLC/Relay.
Độ bền công nghiệp: Tiêu chuẩn bảo vệ IP53 mặt trước, chống bụi và nước bắn.

nhà chế tạo: Autonics

SKU: M4NN-DA-11

Tải xuống mẫu

Giá cũ: 1.962.150 ₫

Giá bán: 1.569.720 ₫

Số lượng:

Giới thiệu về Đồng hồ đo dòng DC Autonics M4NN-DA-11

Đồng hồ đo dòng DC Autonics M4NN-DA-11 là thiết bị đo lường chuyên dụng cao cấp, được thiết kế để giám sát cường độ dòng điện một chiều (DC) với độ chính xác tuyệt đối. Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát dòng điện không chỉ giúp thiết bị vận hành đúng công suất mà còn là giải pháp an toàn then chốt, ngăn ngừa sự cố quá tải, chập cháy và hư hỏng linh kiện đắt tiền. Tại AUT VN, chúng tôi mang đến model M4NN-DA-11 giúp các kỹ sư tối ưu hóa không gian tủ điều khiển mà vẫn đảm bảo hiệu suất giám sát khắt khe nhất.

Điểm nổi bật của Autonics M4NN-DA-11

Tốc độ xử lý vượt trội: Thời gian lấy mẫu chỉ 50ms, loại bỏ độ trễ, cho phép phát hiện ngay lập tức các xung dòng điện (spike) hoặc sụt áp đột ngột.
Thiết kế Compact tối ưu: Với kích thước siêu nhỏ (W45.4 x H22.5mm), sản phẩm là lựa chọn số 1 cho các module điều khiển có mật độ linh kiện dày đặc.
Tiêu chuẩn bền bỉ: Đạt cấp bảo vệ IP53 cho mặt trước, đảm bảo hoạt động ổn định trong môi trường nhà máy nhiều bụi bẩn hoặc ẩm ướt.
Khả năng tùy biến ngõ ra linh hoạt: Hệ thống ngõ ra NPN Open Collector hỗ trợ thiết lập ngưỡng cảnh báo tự động, dễ dàng kích hoạt Relay hoặc gửi tín hiệu điều khiển về PLC.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Model	M4NN-DA-11
Loại đo lường	Dòng điện một chiều (DC Current)
Dải đo (Input Range)	2mA $\rightarrow$ 5A
Tốc độ lấy mẫu (Sampling Rate)	50ms
Hiển thị (Display)	LED 7 đoạn, 4 chữ số (Kích thước 11mm)
Ngõ ra (Output)	NPN Open Collector (OUT1, GO, OUT2)
Nguồn cấp (Power Supply)	5-24VDC $\pm$10%
Kích thước mặt trước	W45.4 x H22.5mm
Cấp bảo vệ (Protection)	IP53 (Mặt trước)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng M4NN-DA-11 cho hệ thống của bạn

Khi tích hợp đồng hồ đo dòng DC Autonics vào quy trình vận hành, doanh nghiệp sẽ nhận được những giá trị thực tế:

Giảm thiểu rủi ro vận hành: Cảnh báo sớm tình trạng quá tải, bảo vệ hệ thống điện và linh kiện điện tử.
Số hóa quy trình giám sát: Thay thế các phương pháp đo thủ công, giúp theo dõi thông số trực quan 24/7.
Tối ưu chi phí bảo trì: Lắp đặt nhanh, cấu hình đơn giản, giảm thiểu thời gian dừng máy (down-time) do sự cố dòng điện.

Hướng dẫn lắp đặt và vận hành chi tiết

Để thiết bị đạt hiệu quả cao nhất, quý khách vui lòng thực hiện theo các bước sau:

Lắp đặt cơ khí: Khoét lỗ mặt tủ điện theo đúng kích thước tiêu chuẩn của M4NN-DA-11 và cố định chắc chắn.
Đấu nối nguồn: Kết nối nguồn 5-24VDC vào các chân nguồn tương ứng. Đảm bảo nguồn điện ổn định để tránh sai số.
Kết nối tín hiệu đo: Đấu nối dòng điện DC cần giám sát vào cổng input. Lưu ý quan trọng: Phải đấu đúng cực tính (+/-) để tránh hư hỏng thiết bị.
Cấu hình ngưỡng cảnh báo: Sử dụng các nút nhấn trên mặt trước để thiết lập giá trị cho ngõ ra OUT1, GO, OUT2 (Ví dụ: Cài đặt OUT1 kích hoạt khi dòng điện vượt quá 4A).
Kiểm tra và hiệu chỉnh: Vận hành hệ thống, theo dõi giá trị hiển thị trên màn hình LED và tinh chỉnh lại ngưỡng cảnh báo phù hợp thực tế.

Sản phẩm thường sử dụng chung

Để xây dựng hệ thống đo lường hoàn chỉnh, M4NN-DA-11 nên được phối hợp cùng:

Bộ chuyển đổi tín hiệu (Transducer): Chuyển đổi dải đo lớn về mức 4-20mA hoặc 0-5A.
Relay trung gian: Tiếp nhận tín hiệu NPN để ngắt nguồn hoặc kích hoạt còi báo động.
Bộ nguồn DC 24V: Cung cấp nguồn nuôi ổn định và chống nhiễu.
Cảm biến dòng điện DC (Hall Effect Sensor): Lấy tín hiệu dòng điện mà không cần ngắt mạch.

Ứng dụng thực tế của sản phẩm

Đồng hồ M4NN-DA-11 được ứng dụng rộng rãi trong:

Giám sát bộ nguồn Switching: Theo dõi tải thực tế, ngăn ngừa quá tải nguồn DC.
Quản lý hệ thống Pin/Ắc quy: Đo chính xác dòng sạc/xả trong hệ thống UPS, lưu trữ năng lượng.
Điều khiển động cơ DC nhỏ: Giám sát dòng điện của solenoid, motor DC để phát hiện kẹt cơ hoặc hỏng cuộn dây.
Tích hợp hệ thống PLC: Làm thiết bị hiển thị analog tại hiện trường cho người vận hành.

Câu hỏi thường gặp (FAQ)

1. Model M4NN-DA-11 có đo được dòng điện xoay chiều (AC) không?
Không, M4NN-DA-11 được thiết kế chuyên biệt cho dòng điện DC. Để đo dòng AC, quý khách vui lòng liên hệ AUT VN để được tư vấn model phù hợp.

2. Tốc độ phản hồi 50ms có ý nghĩa gì?
Thiết bị cập nhật giá trị mỗi 0.05 giây, giúp phát hiện chính xác các xung dòng điện ngắn mà đồng hồ thông thường thường bỏ sót.

3. Ngõ ra NPN Open Collector hoạt động như thế nào?
Khi dòng điện đạt ngưỡng cài đặt, ngõ ra NPN sẽ đóng/mở mạch, cho phép kết nối trực tiếp với input PLC hoặc kích hoạt Relay trung gian.

4. Tôi có thể thay đổi tỷ lệ hiển thị (Scaling) không?
Có, bạn có thể cấu hình tỷ lệ hiển thị trong menu cài đặt để giá trị trên LED khớp với dải đo thực tế của hệ thống.

5. Sản phẩm có chống nước hoàn toàn không?
Mặt trước đạt chuẩn IP53 (chống bụi và nước bắn nhẹ). Bạn nên lắp trong tủ điện để bảo vệ phần đấu nối phía sau.

6. Có thể dùng nguồn 220VAC cho thiết bị không?
Tuyệt đối KHÔNG. Thiết bị chỉ hoạt động với nguồn DC 5-24V. Cấp nguồn 220VAC sẽ gây cháy thiết bị ngay lập tức.

7. Tại sao nên mua Autonics M4NN-DA-11 tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và chế độ bảo hành uy tín.

8. Thiết bị có tích hợp sẵn cảm biến dòng không?
Đây là đồng hồ hiển thị (Panel Meter). Bạn cần đấu nối trực tiếp dòng điện (< 5A) hoặc dùng cảm biến dòng DC bên ngoài.

9. Cách cài đặt giá trị cảnh báo OUT1?
Nhấn nút 'Mode' $\rightarrow$ Tìm thông số OUT1 $\rightarrow$ Dùng nút lên/xuống điều chỉnh giá trị $\rightarrow$ Nhấn 'Mode' để lưu.

10. Kích thước mini có gây khó khăn khi lắp đặt không?
Không, kích thước W45.4 x H22.5mm giúp bạn tối ưu diện tích, lắp được nhiều thiết bị trên một mặt tủ điện.
