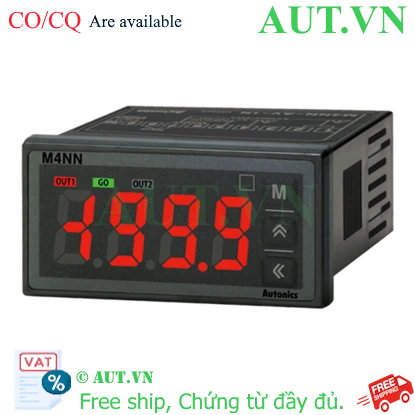

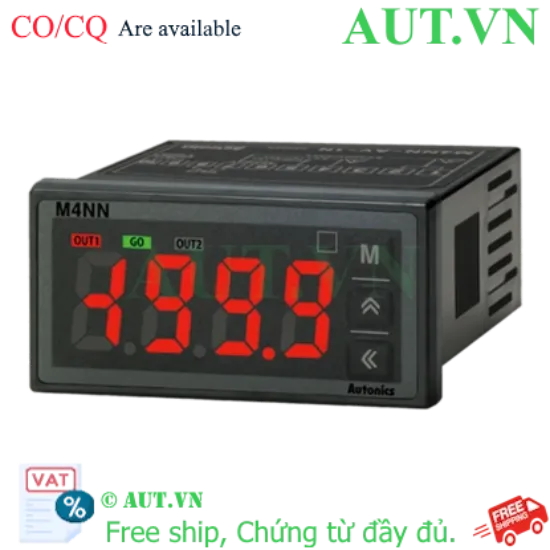

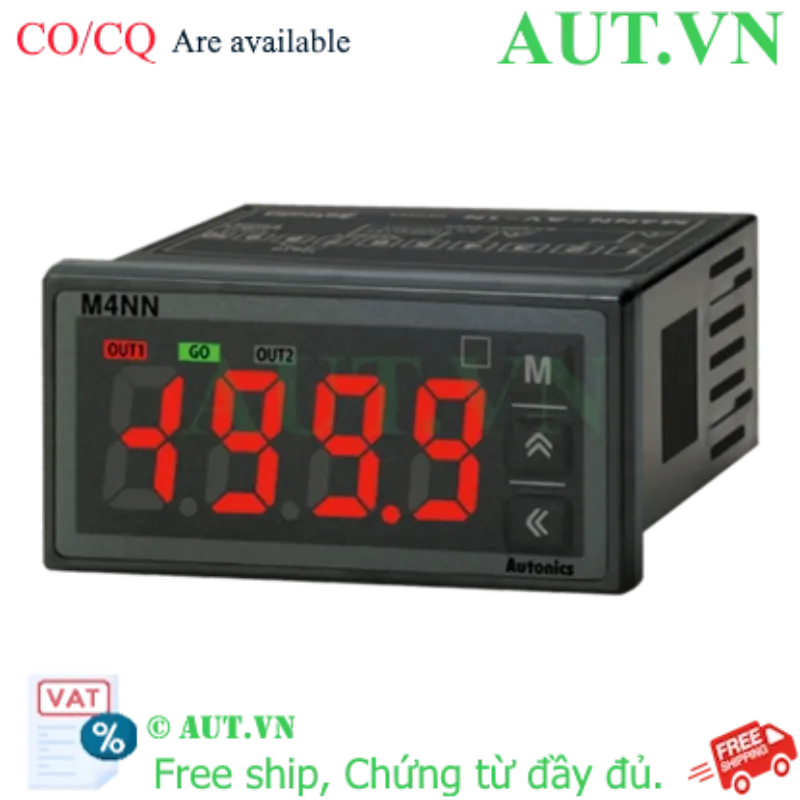

Đồng hồ đo dòng DC Autonics M4NN-DA-12 | Siêu nhỏ gọn, LED 4 số, 3 Ngõ ra PNP

Thiết kế siêu nhỏ gọn: Kích thước Compact, tối ưu hóa không gian cho các tủ điện chật hẹp.
Hiển thị sắc nét: Màn hình LED 7 đoạn 4 số màu đỏ, dễ dàng quan sát từ xa trong môi trường công nghiệp.
Phản hồi tức thời: Chu kỳ lấy mẫu cực nhanh 50ms, đảm bảo giám sát dòng điện chính xác tuyệt đối.
Tích hợp thông minh: Trang bị 3 ngõ ra PNP (OUT1, GO, OUT2) hỗ trợ cảnh báo và điều khiển tự động.
Dải đo linh hoạt: Hỗ trợ đa dạng dải đo từ ±5A đến tín hiệu 4-20mA.

nhà chế tạo: Autonics

SKU: M4NN-DA-12

Tải xuống mẫu

Giá cũ: 1.962.150 ₫

Giá bán: 1.569.720 ₫

Giới thiệu về Đồng hồ đo dòng DC Autonics M4NN-DA-12

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát dòng điện một chiều (DC) là yếu tố sống còn để bảo vệ thiết bị và duy trì hiệu suất vận hành. Đồng hồ đo dòng DC Autonics M4NN-DA-12 là giải pháp đo lường thế hệ mới, nổi bật với thiết kế siêu nhỏ gọn (Compact) nhưng sở hữu khả năng xử lý tín hiệu mạnh mẽ. Được phân phối chính hãng bởi AUT VN, sản phẩm giúp giải quyết bài toán tối ưu không gian tủ điện mà vẫn đảm bảo độ chính xác và tính năng cảnh báo vượt trội.

Điểm nổi bật của Autonics M4NN-DA-12

Tối ưu hóa không gian lắp đặt: Với thiết kế siêu mini, thiết bị dễ dàng lắp đặt vào những vị trí khó khăn hoặc các tủ bảng điện có mật độ thiết bị cao.
Tốc độ lấy mẫu siêu tốc: Chu kỳ 50ms giúp cập nhật giá trị dòng điện gần như ngay lập tức, ngăn ngừa rủi ro do biến động dòng điện đột ngột.
Hiển thị trực quan: Màn hình LED 7 đoạn màu đỏ với độ cao chữ lớn giúp kỹ thuật viên dễ dàng theo dõi thông số từ khoảng cách xa.
Khả năng điều khiển mạnh mẽ: Tích hợp 3 ngõ ra PNP mạch thu hở (Open Collector), cho phép kết nối trực tiếp với PLC hoặc hệ thống rơ-le để tự động hóa quy trình giám sát.
Độ bền công nghiệp: Đạt tiêu chuẩn bảo vệ IP53, hoạt động ổn định trong môi trường nhà xưởng nhiều bụi bẩn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Phương pháp hiển thị	LED 7 đoạn 4 số (Màu đỏ)
Dải hiển thị	-1999 đến 9999
Đối tượng đo	Dòng điện một chiều (DC Current)
Dải ngõ vào (Input Range)	±5A, ±2A, ±1A, ±200mA, ±20mA, 4-20mA
Nguồn cấp (Power Supply)	5-24VDC
Ngõ ra điều khiển	PNP mạch thu hở (OUT1, GO, OUT2)
Cấu trúc bảo vệ	IP53 (Mặt trước)
Tốc độ lấy mẫu	50ms

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Autonics M4NN-DA-12

Tiết kiệm chi phí: Kích thước nhỏ giúp giảm diện tích tủ điện, từ đó tiết kiệm chi phí vỏ tủ và vật tư lắp đặt.
Nâng cao an toàn: Tính năng cảnh báo qua ngõ ra PNP giúp phát hiện sớm các lỗi quá dòng, bảo vệ thiết bị đầu cuối khỏi hư hại.
Vận hành ổn định: Độ chính xác cao từ thương hiệu Autonics giúp giảm thiểu sai số đo lường, tối ưu hóa quy trình sản xuất.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị lắp đặt: Khoét lỗ trên mặt tủ điện theo kích thước chuẩn W45.4 x H22.5mm. Cố định thiết bị bằng lẫy cài đi kèm.
Bước 2 - Đấu nối điện: Cấp nguồn 5-24VDC vào các terminal nguồn. Kết nối dây tín hiệu dòng DC cần đo vào ngõ vào theo đúng cực tính (+/-).
Bước 3 - Cấu hình thiết bị: Sử dụng các phím điều khiển mặt trước để lựa chọn dải đo phù hợp (ví dụ: chọn dải 4-20mA cho cảm biến).
Bước 4 - Thiết lập cảnh báo: Cài đặt các ngưỡng (Threshold) cho ngõ ra OUT1, GO, OUT2 để kích hoạt tín hiệu báo động hoặc ngắt tải khi dòng điện bất thường.

Sản phẩm kết hợp khuyến nghị (isRelatedTo)

Để xây dựng hệ thống giám sát hoàn chỉnh, AUT VN đề xuất kết hợp với:

Bộ nguồn Switching 24VDC: Cung cấp nguồn cấp ổn định cho hệ thống.
Cảm biến dòng điện (Current Transducer): Chuyển đổi dòng điện lớn về dải tín hiệu 4-20mA.
Bộ điều khiển PLC: Tiếp nhận tín hiệu từ ngõ ra PNP để xử lý logic điều khiển.
Rơ-le trung gian: Dùng để cách ly và điều khiển các tải công suất lớn.

Ứng dụng thực tế của sản phẩm (Application)

Tủ bảng điện công nghiệp: Giám sát dòng điện nuôi các module điều khiển.
Hệ thống máy CNC & Robot: Kiểm soát dòng điện motor servo và trục chuyển động.
Năng lượng tái tạo: Theo dõi dòng DC trong hệ thống pin mặt trời và trạm sạc xe điện.
Thiết bị phòng thí nghiệm: Đo lường dòng điện chính xác trong các bài kiểm tra linh kiện.

Câu hỏi thường gặp (FAQ)

1. M4NN-DA-12 có đo được dòng điện xoay chiều (AC) không?
Không, thiết bị này được thiết kế chuyên dụng để đo dòng điện một chiều (DC). Để đo AC, bạn nên tham khảo dòng MT4Y.

2. Tôi có thể tùy chỉnh dải đo như thế nào?
Bạn có thể cấu hình linh hoạt các dải đo như ±5A, ±2A, ±1A, ±200mA, ±20mA và 4-20mA thông qua menu cài đặt trên thiết bị.

3. Ngõ ra PNP hoạt động thế nào?
Khi giá trị đo đạt ngưỡng cài đặt, ngõ ra PNP sẽ xuất mức điện áp cao, dùng để kích hoạt PLC hoặc các thiết bị nhận tín hiệu mức cao.

4. Thiết bị có cần bộ chuyển đổi nếu dòng đo lớn hơn 5A không?
Có, bạn cần sử dụng thêm bộ chuyển đổi dòng (Current Transducer) để đưa dòng lớn về dải tín hiệu tiêu chuẩn.

5. Tiêu chuẩn IP53 giúp ích gì cho thiết bị?
Tiêu chuẩn IP53 giúp bảo vệ thiết bị khỏi bụi bẩn và nước phun nhẹ, đảm bảo hoạt động tốt trong môi trường nhà xưởng.

6. Nguồn cấp 5-24VDC có nghĩa là gì?
Thiết bị có thể hoạt động ổn định với bất kỳ nguồn điện DC nào nằm trong phạm vi từ 5V đến 24V.

7. Tốc độ lấy mẫu 50ms có thực sự nhanh?
Có, tốc độ này giúp cập nhật dữ liệu 20 lần mỗi giây, đảm bảo phản ứng tức thời với các biến động dòng điện.

8. Màn hình LED có hiển thị rõ trong tối không?
Rất rõ ràng, LED 7 đoạn màu đỏ có độ sáng cao, giúp quan sát dễ dàng ngay cả trong điều kiện thiếu sáng.

9. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, mọi sản phẩm Autonics tại AUT VN đều được cung cấp đầy đủ chứng chỉ CO/CQ chính hãng.

10. Chính sách bảo hành sản phẩm tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. Quý khách có thể liên hệ trực tiếp AUT VN để được hỗ trợ nhanh nhất.
