Model M4W1P-AVR-4 có đo được điện áp DC không?

Không, thiết bị này chuyên dụng cho điện áp xoay chiều AC. Để đo DC, hãy chọn dòng Autonics M4N-DV.

Tôi có thể dùng Relay của thiết bị để bật trực tiếp motor công suất lớn không?

Không nên. Ngõ ra Relay chỉ dùng để phát tín hiệu điều khiển. Bạn cần kết nối qua một Contactor để chịu tải cho motor.

Làm thế nào để cài đặt báo động quá áp?

Sử dụng các phím chức năng trên mặt đồng hồ để tìm mục cài đặt ngưỡng (Set point) và điều chỉnh giá trị mong muốn.

Sản phẩm có hỗ trợ truyền thông RS485 không?

Model này tập trung vào hiển thị và Relay. Nếu cần RS485, hãy liên hệ AUT VN để được tư vấn dòng M4W phù hợp.

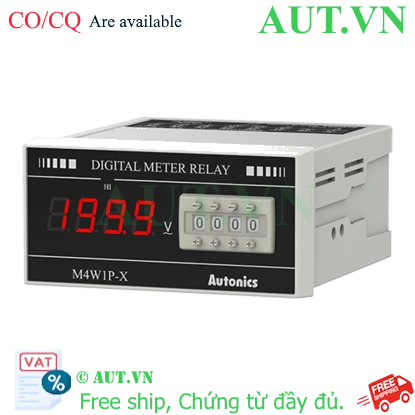

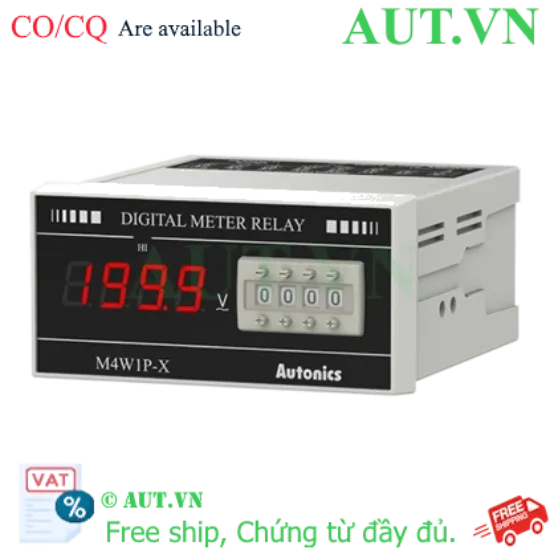

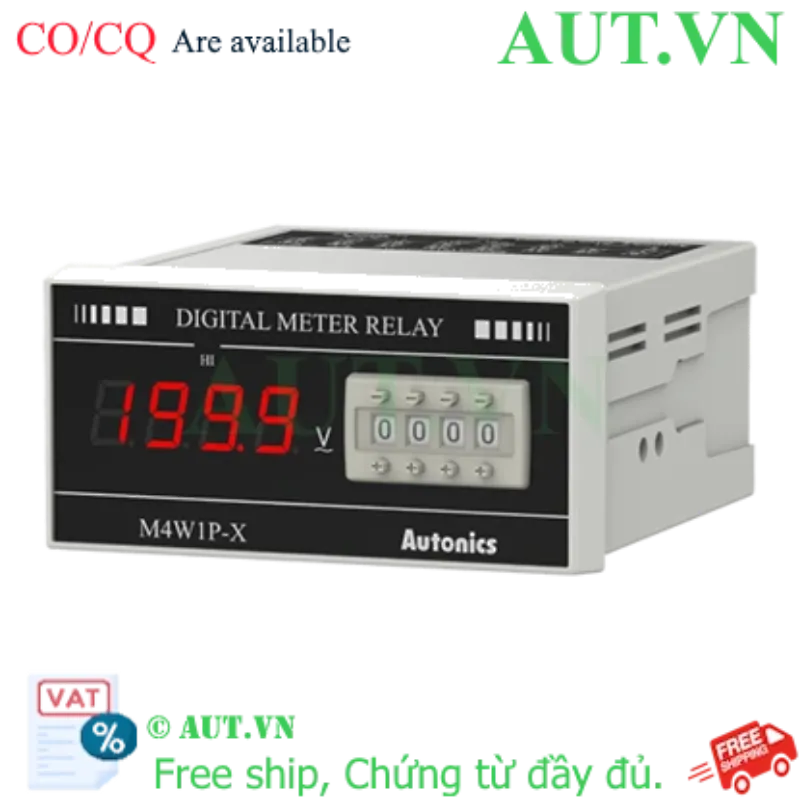

Đồng hồ đo điện áp AC Autonics M4W1P-AVR-4 | LED 3.5 số, Ngõ ra Relay, 92x45mm

Chức năng chính: Đo và hiển thị chính xác điện áp xoay chiều AC (Dải đo 0 - 199.9V RMS).
Hiển thị siêu rõ: Màn hình LED 7 đoạn 3.5 chữ số, chiều cao ký tự 10mm giúp quan sát dễ dàng từ xa.
Tính năng bảo vệ: Tích hợp ngõ ra Relay (chế độ HI) giúp cảnh báo hoặc ngắt mạch tức thì khi xảy ra sự cố quá áp.
Thiết kế tiêu chuẩn: Kích thước 1/8 DIN (92x45mm) chuyên dụng cho lắp đặt tủ điện công nghiệp.
Độ bền cao: Khả năng chịu quá tải 150%, nguồn cấp linh hoạt 100-240VAC đảm bảo vận hành ổn định.

nhà chế tạo: Autonics

SKU: M4W1P-AVR-4

Tải xuống mẫu

Giá cũ: 4.378.800 ₫

Giá bán: 3.503.040 ₫

Giới thiệu Đồng hồ đo điện áp AC Autonics M4W1P-AVR-4

Trong các hệ thống điện công nghiệp, việc kiểm soát biến động điện áp là yếu tố sống còn để bảo vệ các thiết bị đắt tiền như biến tần, PLC hay động cơ. Đồng hồ đo điện áp AC Autonics M4W1P-AVR-4 là giải pháp giám sát chuyên dụng, giúp phát hiện tức thì các sự cố quá áp thông qua ngõ ra Relay thông minh. Với khả năng đo giá trị hiệu dụng (RMS) cực kỳ chính xác, sản phẩm đóng vai trò như một thiết bị bảo vệ chủ động cho hệ thống điện của bạn. Hiện sản phẩm đang được phân phối chính hãng bởi AUT VN với đầy đủ chứng nhận CO/CQ, đảm bảo chất lượng tốt nhất cho doanh nghiệp.

Điểm nổi bật của Autonics M4W1P-AVR-4

Độ chính xác vượt trội: Sai số cực thấp chỉ ±0.5% F.S, giúp các kỹ sư vận hành có được dữ liệu đo lường đáng tin cậy nhất.
Hiển thị sắc nét: Màn hình LED 3.5 chữ số với ký tự cao 10mm giúp dễ dàng theo dõi thông số ngay cả trong môi trường nhà xưởng có ánh sáng mạnh hoặc điều kiện thiếu sáng.
Cơ chế bảo vệ thông minh: Ngõ ra Relay (chế độ HI) cho phép kết nối trực tiếp với còi báo hoặc Contactor để ngắt tải ngay lập tức khi điện áp vượt ngưỡng an toàn, ngăn ngừa cháy nổ.
Tiêu chuẩn quốc tế: Kích thước 92x45mm (1/8 DIN) giúp việc thay thế, nâng cấp và lắp đặt vào tủ điện trở nên nhanh chóng, chuyên nghiệp.
Vận hành bền bỉ: Thiết kế chịu được điều kiện khắc nghiệt, dải nguồn cấp rộng 100-240VAC giúp thiết bị hoạt động ổn định ngay cả khi lưới điện có sự trồi sụt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics M4W1P-AVR-4
Đặc tính kỹ thuật	Chi tiết thông số
Phương pháp hiển thị	LED 7 đoạn, 3.5 chữ số
Chiều cao ký tự	10 mm
Thông số đo lường	Điện áp xoay chiều (AC Voltage)
Dải đo hiển thị	0 đến 199.9 V (RMS)
Nguồn cấp thiết bị	100-240VAC~ 50/60Hz
Ngõ ra (Output)	Relay (Chế độ HI)
Khả năng chịu quá tải	150% mỗi đặc tính (tối đa 120% tại 400VAC)
Độ chính xác	±0.5% F.S ±1 chữ số
Tốc độ lấy mẫu	300 ms
Điều kiện vận hành	-10 đến 50℃ (Độ ẩm 35-85%RH)
Trọng lượng	~ 253g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Autonics M4W1P-AVR-4

Bảo vệ tài sản tối đa: Ngăn chặn nguy cơ cháy nổ động cơ, biến tần và các thiết bị điện tử nhạy cảm nhờ hệ thống cảnh báo quá áp tức thì.
Tối ưu chi phí vận hành: Giảm thiểu tối đa thời gian dừng máy (downtime) không đáng có và tiết kiệm chi phí sửa chữa do sự cố điện gây ra.
Quản lý trực quan: Giao diện thân thiện, giúp kỹ thuật viên dễ dàng giám sát tình trạng nguồn điện của toàn nhà máy chỉ qua một ánh nhìn.
An tâm tuyệt đối: Sản phẩm Autonics chính hãng được phân phối bởi AUT VN cam kết bảo hành dài hạn và hỗ trợ kỹ thuật tận tâm.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị mặt tủ: Sử dụng mũi khoan hoặc máy cắt chuyên dụng để khoét lỗ trên mặt tủ điện theo kích thước tiêu chuẩn 92x45mm.
Bước 2: Cấp nguồn cho thiết bị: Kết nối nguồn AC 100-240V vào các chân nguồn tương ứng theo sơ đồ đấu nối đi kèm trong tài liệu của nhà sản xuất.
Bước 3: Kết nối tín hiệu đo: Đấu nối hai dây pha và dây trung tính (L-N) của nguồn điện cần giám sát vào các chân đầu vào đo lường của đồng hồ.
Bước 4: Cài đặt ngưỡng cảnh báo (Set point): Sử dụng các nút nhấn chức năng trên mặt thiết bị để thiết lập mức điện áp ngưỡng mà tại đó Relay sẽ kích hoạt (ví dụ: đặt ngưỡng 230V để báo động khi vượt mức).
Bước 5: Kiểm tra vận hành: Sử dụng đồng hồ vạn năng để kiểm tra lại giá trị hiển thị và thực hiện test thử ngõ ra Relay để đảm bảo hệ thống cảnh báo và ngắt tải hoạt động hoàn hảo.

Sản phẩm kết hợp tối ưu

Để xây dựng một hệ thống giám sát và bảo vệ điện toàn diện, quý khách nên sử dụng kết hợp cùng:

Relay trung gian/Contactor Autonics: Để thực hiện việc đóng/ngắt tải công suất lớn khi có sự cố quá áp.
Thiết bị đóng cắt (MCB/MCCB): Bảo vệ hệ thống khỏi các sự cố ngắn mạch và quá tải dòng điện.
Đồng hồ đo dòng điện (Ammeter) dòng M4W: Giám sát song song cả điện áp và cường độ dòng điện để có cái nhìn tổng thể về chất lượng điện năng.

Ứng dụng thực tế của sản phẩm

Tủ điện phân phối (DB): Giám sát điện áp đầu vào các trạm biến áp hoặc tủ điện tổng của nhà máy.
Hệ thống Data Center: Đảm bảo nguồn điện cấp cho Server, máy chủ và hệ thống UPS luôn duy trì trong ngưỡng an toàn cực kỳ khắt khe.
Máy móc tự động hóa: Bảo vệ các bộ điều khiển PLC, biến tần và hệ thống Servo khỏi các cú sốc điện áp hoặc sụt áp.
Dây chuyền sản xuất: Kiểm soát điện áp tại các khu vực sản xuất yêu cầu độ ổn định điện năng cao để đảm bảo chất lượng sản phẩm.

Câu hỏi thường gặp (FAQ)

Q1: Model M4W1P-AVR-4 có đo được điện áp DC không?
A: Không, thiết bị này được thiết kế chuyên dụng để đo điện áp xoay chiều AC. Nếu cần đo điện áp DC, quý khách vui lòng chọn dòng Autonics M4N-DV.
Q2: Tôi có thể dùng Relay của thiết bị để bật trực tiếp motor công suất lớn không?
A: Không nên làm vậy. Ngõ ra Relay chỉ đóng vai trò phát tín hiệu điều khiển. Để vận hành motor, bạn cần kết nối Relay này với một Contactor để chịu tải.
Q3: Dải đo 0-199.9V có dùng được cho lưới điện 220V trực tiếp không?
A: Model này có dải đo tối đa là 199.9V. Đối với lưới điện 220V, bạn cần sử dụng thêm biến áp hạ thế hoặc máy biến áp đo lường để đưa điện áp về dải đo an toàn của thiết bị.
Q4: Thiết bị có khả năng chống nhiễu điện từ tốt không?
A: Có, dòng Autonics được thiết kế đạt tiêu chuẩn công nghiệp cao, chống nhiễu rất tốt, phù hợp lắp đặt gần các thiết bị gây nhiễu như biến tần.
Q5: Làm thế nào để cài đặt báo động quá áp?
A: Bạn nhấn các phím chức năng trên mặt đồng hồ, tìm đến mục cài đặt ngưỡng (Set point) và điều chỉnh giá trị điện áp mong muốn.
Q6: Kích thước 92x45mm có dễ tìm lỗ lắp không?
A: Rất dễ dàng, đây là kích thước chuẩn 1/8 DIN quốc tế, tương thích với hầu hết các loại tủ điện hiện đại.
Q7: Độ chính xác ±0.5% có ý nghĩa gì trong thực tế?
A: Nghĩa là với dải đo 200V, sai số tối đa chỉ khoảng ±1V, điều này đảm bảo độ tin cậy cực cao cho việc giám sát hệ thống.
Q8: Sản phẩm có hỗ trợ truyền thông RS485 không?
A: Model này tập trung vào chức năng hiển thị và ngõ ra Relay. Nếu cần truyền thông RS485 để kết nối máy tính/PLC, hãy liên hệ AUT VN để được tư vấn dòng M4W có tích hợp RS485.
Q9: Mua hàng tại AUT VN có được bảo hành không?
A: Chắc chắn rồi. Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Autonics.
Q10: Làm sao để biết thiết bị đang hoạt động bình thường?
A: Nếu màn hình LED hiển thị số điện áp thực tế ổn định và không có các ký hiệu báo lỗi, thiết bị đang vận hành tốt.
Q11: Thiết bị có chịu được nhiệt độ cao trong tủ điện không?
A: Có, thiết bị hoạt động ổn định trong dải nhiệt độ từ -10 đến 50℃, phù hợp với môi trường tủ điện công nghiệp.
Q12: Tại sao tôi nên mua tại AUT VN thay vì các bên khác?
A: AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ CO/CQ, giá cả cạnh tranh và hỗ trợ kỹ thuật chuyên sâu.
