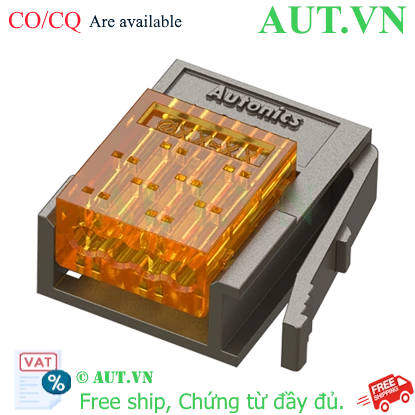

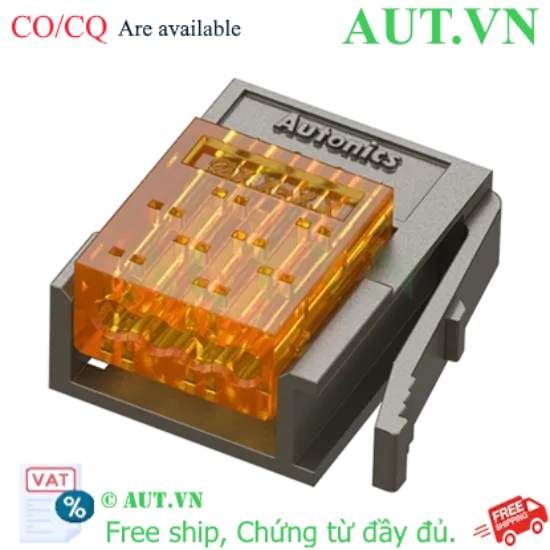

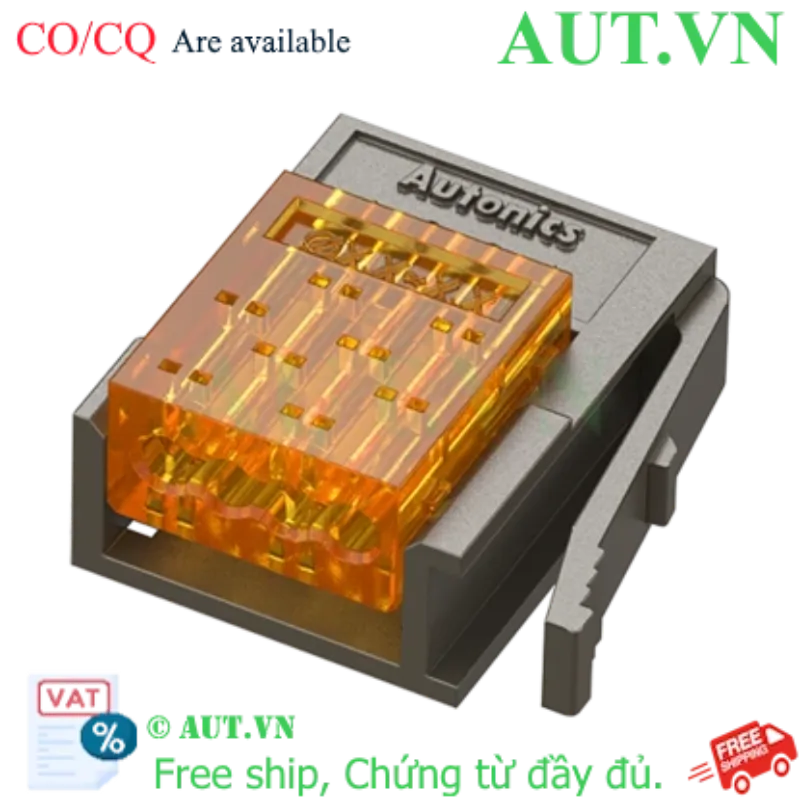

Khớp Nối Nhanh Autonics CNE-P04-OG 4 Pin - Chuẩn e-CON, Kết Nối IDC Không Tuốt Dây (AWG 24-26) - Màu Cam
- Loại sản phẩm: Đầu nối nhanh (Plug) chuẩn e-CON chuyên dụng cho cảm biến
- Số chân kết nối: 4 Pin (Tiếp điểm mạ vàng cao cấp)
- Công nghệ đột phá: Kết nối IDC (Insulation Displacement Connection) - Không cần tuốt vỏ dây
- Dải dây tương thích: AWG 24-26 (Tiết diện 0.13-0.21mm²)
- Màu sắc nhận diện: Cam (Dễ dàng phân loại theo kích cỡ dây)
- Thương hiệu: Autonics chính hãng - Phân phối bởi AUT VN
Giá cũ:
25.500 ₫
20.400 ₫
Giới thiệu Khớp nối nhanh Autonics CNE-P04-OG chuẩn e-CON
Khớp nối nhanh Autonics CNE-P04-OG là giải pháp kết nối tín hiệu hàng đầu, được thiết kế chuyên biệt cho các dòng cảm biến sử dụng chuẩn e-CON (Sensor Connector). Trong môi trường tự động hóa công nghiệp hiện đại, việc tối ưu hóa thời gian lắp đặt là yếu tố then chốt. Sản phẩm này ra đời nhằm giải quyết bài toán đấu nối phức tạp, giúp kỹ thuật viên vận hành hệ thống một cách nhanh chóng, chính xác và chuyên nghiệp nhất.
Điểm nổi bật của Autonics CNE-P04-OG
- Công nghệ IDC thông minh: Đây là ưu điểm lớn nhất, cho phép kết nối dây dẫn trực tiếp vào đầu nối mà không cần tuốt vỏ dây. Điều này giúp loại bỏ hoàn toàn rủi ro đứt lõi đồng hoặc tiếp xúc kém do tuốt dây không chuẩn.
- Độ bền tín hiệu vượt trội: Các tiếp điểm được mạ vàng 0.2μm, giúp tăng khả năng dẫn điện, chống oxy hóa và đảm bảo tín hiệu luôn ổn định trong môi trường công nghiệp khắc nghiệt.
- Tiêu chuẩn e-CON quốc tế: Đảm bảo tính tương thích tuyệt đối với các thiết bị cảm biến và bộ điều khiển từ Autonics cũng như các hãng lớn khác.
- Thiết kế nhận diện màu sắc: Với màu Cam đặc trưng, kỹ thuật viên có thể ngay lập tức nhận diện đây là loại dành cho dây AWG 24-26, tránh nhầm lẫn trong quá trình lắp đặt quy mô lớn.
Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | CNE-P04-OG |
| Số chân kết nối (Pins) | 4 Pin |
| Tiêu chuẩn dây dẫn (AWG) | AWG 24 - 26 |
| Tiết diện mặt cắt ngang | 0.13 ~ 0.21 mm² |
| Đường kính vỏ dây | Ø1.2 đến 1.6 mm |
| Điện áp định mức | ≤ 32 VAC / VDC |
| Dòng điện định mức | Tối đa 3.0A |
| Lực hãm Terminal | Min. 1.4 kgf |
| Chất liệu thân (Housing) | PC / ABS (Đạt chuẩn chống cháy UL94V-0) |
| Chất liệu tiếp điểm | C5210 (Mạ vàng 0.2μm) |
Nguồn dữ liệu kỹ thuật: Autonics Corporation
Lợi ích thực tế khi sử dụng sản phẩm
Việc ứng dụng khớp nối Autonics CNE-P04-OG mang lại 3 giá trị cốt lõi cho doanh nghiệp:
- Tiết kiệm chi phí nhân công: Giảm 50% thời gian đấu nối so với phương pháp bấm đầu cos truyền thống.
- Tối ưu không gian: Thiết kế nhỏ gọn, cực kỳ phù hợp cho các tủ điện hoặc vị trí lắp đặt cảm biến chật hẹp.
- Độ tin cậy hệ thống: Giảm thiểu sự cố mất tín hiệu do lỏng đầu nối hoặc oxy hóa tiếp điểm, giúp dây chuyền sản xuất vận hành liên tục.
Hướng dẫn lắp đặt (How-to)
- Chuẩn bị: Sử dụng dây dẫn có kích thước AWG 24-26.
- Đấu nối: Luồn dây dẫn trực tiếp vào các lỗ tương ứng trên đầu nối (không cần dùng kìm tuốt vỏ).
- Ép kết nối: Sử dụng kìm chuyên dụng hoặc kìm ép để ép chặt phần nắp nhựa xuống, đảm bảo lưỡi cắt IDC xuyên qua lớp cách điện và tiếp xúc với lõi đồng.
- Kiểm tra: Cắm đầu nối vào socket tương ứng và kiểm tra độ chắc chắn bằng cách kéo nhẹ.
Sản phẩm tương thích (isRelatedTo)
Để hệ thống hoạt động hoàn hảo, sản phẩm này thường được kết hợp với:
- Socket (Ổ cắm): Các dòng Autonics CNE-S Series (CNE-S04...).
- Cảm biến: Cảm biến tiệm cận, cảm biến quang, cảm biến áp suất chuẩn e-CON của Autonics.
- Thiết bị điều khiển: Các bộ Remote I/O, PLC (Mitsubishi, Omron, Keyence) có cổng giao tiếp e-CON.
Ứng dụng thực tế (PropertyValue)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Dây chuyền lắp ráp tự động: Kết nối cảm biến tại các trạm robot.
- Hệ thống quản lý kho thông minh: Kết nối các thiết bị cảm biến hành trình.
- Máy đóng gói thực phẩm: Kết nối các cảm biến kiểm soát chất lượng trong môi trường sạch.
Câu hỏi thường gặp (FAQ)
1. Đầu nối CNE-P04-OG có cần tuốt vỏ dây trước khi lắp không?
Không. Sản phẩm sử dụng công nghệ IDC, bạn chỉ cần luồn dây vào và ép chặt, đầu nối sẽ tự xuyên qua lớp vỏ để tiếp xúc với lõi đồng.
2. Tại sao sản phẩm có màu Cam?
Màu cam là quy ước giúp kỹ thuật viên phân biệt nhanh chóng đầu nối này dùng cho dải dây AWG 24-26.
3. Tiếp điểm mạ vàng có tác dụng gì?
Giúp tăng khả năng dẫn điện, ngăn ngừa sự oxy hóa và đảm bảo tín hiệu truyền đi ổn định, không bị nhiễu.
4. Tôi có thể dùng dây AWG 22 cho đầu nối này không?
Không nên. Bạn nên sử dụng đúng dải dây AWG 24-26 để đảm bảo lực ép IDC đạt chuẩn và không làm hỏng đầu nối.
5. Sản phẩm này có chịu được môi trường độ ẩm cao không?
Có, với chất liệu PC/ABS đạt chuẩn UL94V-0 và tiếp điểm mạ vàng, sản phẩm có khả năng chống chịu tốt trong môi trường công nghiệp.
6. CNE-P04-OG có tương thích với các hãng khác không?
Có, miễn là thiết bị đó sử dụng chuẩn kết nối e-CON 4 chân.
7. Dòng điện tối đa mà đầu nối này chịu được là bao nhiêu?
Dòng điện định mức tối đa là 3.0A.
8. Làm sao để biết tôi đã ép đầu nối đúng cách?
Sau khi ép, nắp nhựa phải được ấn chặt và dây dẫn không bị tuột ra khi thử kéo nhẹ.
9. Mua hàng chính hãng Autonics ở đâu uy tín?
Bạn có thể mua tại AUT VN để đảm bảo hàng chính hãng, đầy đủ CO/CQ và giá tốt nhất.
10. Sản phẩm có sẵn hàng không?
AUT VN luôn sẵn kho số lượng lớn cho các dự án và bán lẻ toàn quốc.
