Khớp nối CNE-P04-YW có cần tuốt vỏ dây trước khi bấm không?

Không, nhờ công nghệ IDC, đầu nối sẽ tự xuyên qua lớp vỏ cách điện để tiếp xúc trực tiếp với lõi dây.

Tại sao sản phẩm này có màu vàng?

Màu vàng là mã màu giúp kỹ thuật viên nhận diện nhanh loại dây AWG 24-26 để tránh nhầm lẫn.

Khớp nối có chịu được môi trường rung động mạnh không?

Có, với lực hãm terminal ≥ 1.4 kgf, sản phẩm đảm bảo kết nối cực kỳ chắc chắn.

Sản phẩm có đạt tiêu chuẩn chống cháy không?

Có, vỏ nhựa đạt tiêu chuẩn chống cháy cao cấp UL94V-0.

Điện áp tối đa đầu nối chịu được là bao nhiêu?

Sản phẩm hỗ trợ điện áp lên đến 32 VAC/VDC.

Tại sao cần tiếp điểm mạ vàng?

Giúp tăng độ dẫn điện và ngăn ngừa tình trạng oxy hóa, duy trì tín hiệu ổn định.

Tôi có thể dùng cho dây AWG 18 không?

Không, sản phẩm thiết kế tối ưu cho dải dây AWG 24-26.

Cần dụng cụ gì để lắp?

Nên sử dụng kìm bấm chuyên dụng cho đầu nối e-CON.

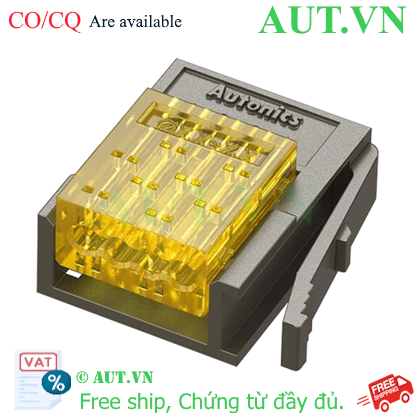

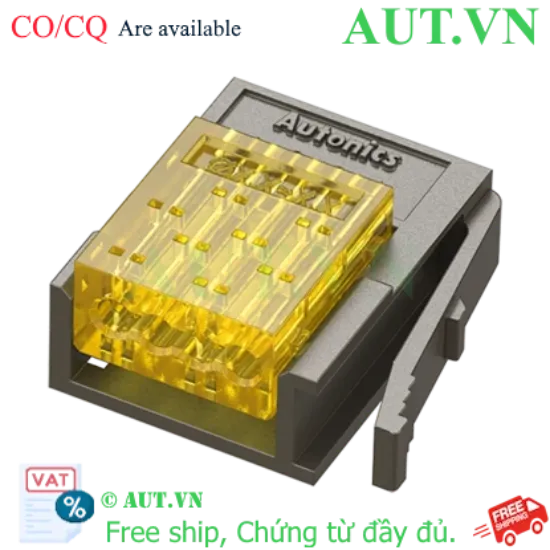

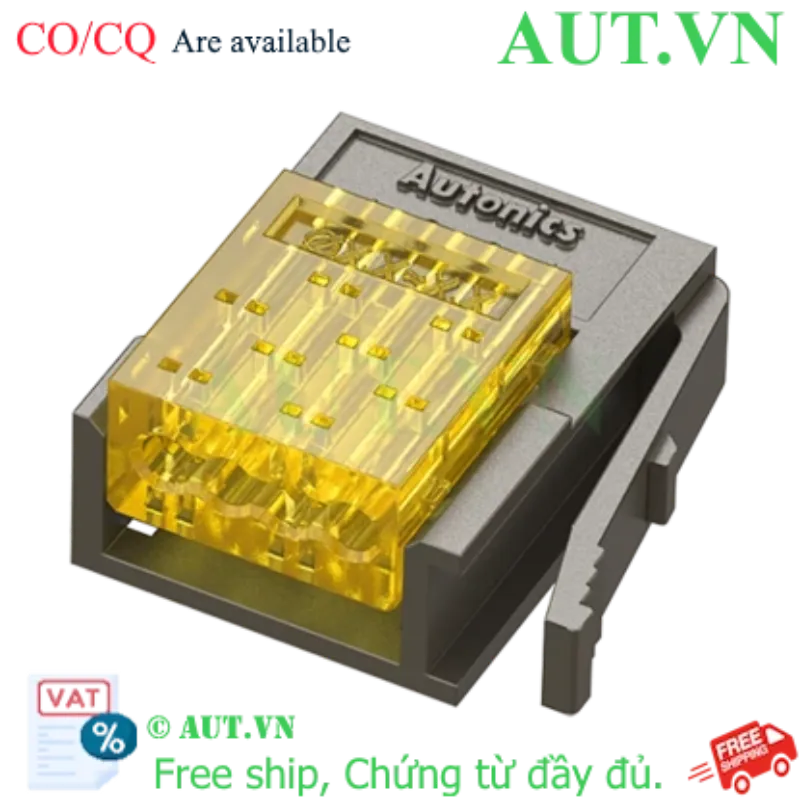

Khớp Nối Nhanh Autonics CNE-P04-YW 4 Chân | Chuẩn e-CON, Công Nghệ IDC, AWG 24-26

Số chân: 4 chân (4-pin), màu vàng (Yellow) dễ nhận diện.
Công nghệ IDC: Kết nối xuyên lớp cách điện, không cần tuốt vỏ dây, tiết kiệm thời gian.
Chuẩn kết nối: e-CON chuyên dụng cho các thiết bị tự động hóa cao cấp.
Kích cỡ dây tương thích: AWG 24-26 (0.13~0.21mm²).
Độ bền cao: Tiếp điểm mạ vàng 0.2μm chống oxy hóa, vỏ nhựa PC/ABS chống cháy UL94V-0.
Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: CNE-P04-YW

Tải xuống mẫu

Giá cũ: 25.500 ₫

Giá bán: 20.400 ₫

Khớp Nối Nhanh Autonics CNE-P04-YW: Giải Pháp Kết Nối e-CON Đột Phá Cho Tự Động Hóa

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc đảm bảo tín hiệu truyền tải ổn định và tốc độ lắp đặt nhanh chóng là yếu tố sống còn. Khớp nối nhanh Autonics CNE-P04-YW chính là giải pháp tối ưu, được thiết kế dành riêng cho các dòng cảm biến, thiết bị I/O và module điều khiển sử dụng chuẩn kết nối e-CON toàn cầu.

Điểm khác biệt mang tính cách mạng của Autonics CNE-P04-YW chính là việc ứng dụng công nghệ IDC (Insulation Displacement Connector). Công nghệ này cho phép kỹ thuật viên loại bỏ hoàn toàn công đoạn tuốt vỏ dây thủ công, giúp giảm thiểu rủi ro đứt lõi đồng và tiết kiệm tối đa thời gian thi công tại công trường.

Điểm nổi bật vượt trội

Công nghệ IDC tiên tiến: Cho phép kết nối trực tiếp xuyên qua lớp vỏ cách điện, đảm bảo tiếp xúc cực kỳ ổn định và bảo vệ toàn vẹn lõi dẫn điện.
Tiếp điểm mạ vàng 0.2μm: Tăng cường khả năng dẫn điện, chống oxy hóa và duy trì tín hiệu sạch ngay cả trong môi trường công nghiệp khắc nghiệt.
Độ bền cơ học cực cao: Lực hãm terminal đạt ≥ 1.4 kgf, giúp đầu nối chịu được rung động mạnh thường gặp trong các máy móc vận hành liên tục.
An toàn cháy nổ tuyệt đối: Vỏ nhựa PC/ABS đạt tiêu chuẩn chống cháy cao cấp UL94V-0, đảm bảo an toàn cho hệ thống điện.
Màu sắc quy ước thông minh: Màu vàng giúp nhận diện nhanh chóng dải dây AWG 24-26, giúp quy trình bảo trì trở nên chuyên nghiệp và tránh nhầm lẫn.

Bảng thông số kỹ thuật chi tiết

Số chân (Pins)	4 chân
Điện áp hoạt động tối đa	≤ 32 VAC/VDC
Dòng điện định mức	Tối đa 3.0A
Kích cỡ dây tương thích (AWG)	AWG 24-26 (0.13 ~ 0.21mm²)
Đường kính vỏ dây (Outer Diameter)	Ø1.0 đến 1.2mm
Lực hãm Terminal (Retention Force)	≥ 1.4 kgf
Chất liệu thân vỏ	Nhựa PC / ABS (Tiêu chuẩn UL94V-0)
Chất liệu tiếp điểm	C5210 (Mạ vàng 0.2μm)

Lợi ích khi sử dụng Khớp nối Autonics CNE-P04-YW

Tối ưu hóa chi phí nhân công: Rút ngắn 50-70% thời gian đấu nối so với phương pháp truyền thống.
Nâng cao độ tin cậy hệ thống: Loại bỏ các lỗi do tuốt dây quá tay hoặc tiếp xúc lỏng lẻo, giảm thiểu tình trạng dừng máy (downtime) ngoài ý muốn.
Tính thẩm mỹ chuyên nghiệp: Giúp hệ thống tủ điện và kết nối dây dẫn trở nên gọn gàng, dễ dàng quản lý và kiểm tra.

Hướng dẫn lắp đặt (How-to)

Bước 1: Kiểm tra và chuẩn bị dây dẫn trong dải kích cỡ AWG 24-26 phù hợp.
Bước 2: Đưa đầu dây điện (giữ nguyên lớp vỏ cách điện, không tuốt vỏ) vào lỗ cắm của khớp nối CNE-P04-YW.
Bước 3: Sử dụng kìm bấm chuyên dụng cho đầu nối e-CON để ép chặt phần thân nhựa màu vàng cho đến khi khớp hoàn toàn.
Bước 4: Kiểm tra lại bằng cách kéo nhẹ dây để đảm bảo lực hãm đã đạt tiêu chuẩn an toàn.

Sản phẩm thường dùng kèm (isRelatedTo)

Để xây dựng một hệ thống kết nối hoàn chỉnh và ổn định, quý khách nên sử dụng cùng với: Cảm biến Autonics (tiệm cận, quang, áp suất), Bộ chuyển đổi I/O Terminal Block, và cáp tín hiệu chuẩn e-CON chuyên dụng.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực: Hệ thống điều khiển PLC, dây chuyền máy đóng gói tự động, cánh tay robot lắp ráp công nghiệp và các hệ thống cảm biến thông minh trong nhà máy (Smart Factory).

Câu hỏi thường gặp (FAQ)

Q: Khớp nối CNE-P04-YW có cần tuốt vỏ dây trước khi bấm không?
A: Không, nhờ công nghệ IDC, đầu nối sẽ tự xuyên qua lớp vỏ cách điện để tiếp xúc trực tiếp với lõi dây.
Q: Tại sao sản phẩm này có màu vàng?
A: Màu vàng là mã màu quy ước giúp kỹ thuật viên nhận diện nhanh loại dây AWG 24-26, tránh nhầm lẫn với các loại dây khác.
Q: Tôi có thể dùng cho dây AWG 18 được không?
A: Không, sản phẩm này được thiết kế tối ưu và an toàn nhất cho dải dây từ AWG 24 đến AWG 26.
Q: Khớp nối có chịu được môi trường rung động mạnh không?
A: Có, với lực hãm terminal đạt ≥ 1.4 kgf, sản phẩm đảm bảo kết nối cực kỳ chắc chắn ngay cả trong môi trường rung lắc.
Q: Điện áp tối đa mà đầu nối này có thể chịu tải là bao nhiêu?
A: Sản phẩm hỗ trợ điện áp làm việc lên đến 32 VAC/VDC.
Q: Tại sao nên chọn tiếp điểm mạ vàng thay vì tiếp điểm thường?
A: Tiếp điểm mạ vàng giúp tăng cường độ dẫn điện và ngăn ngừa tình trạng oxy hóa, đảm bảo tín hiệu luôn sạch và ổn định.
Q: Tôi cần dụng cụ gì để lắp đặt chuẩn nhất?
A: Bạn nên sử dụng kìm bấm chuyên dụng cho dòng đầu nối e-CON để đảm bảo lực ép đạt chuẩn.
Q: Sản phẩm có đạt tiêu chuẩn an toàn cháy nổ không?
A: Có, vỏ nhựa của sản phẩm đạt tiêu chuẩn chống cháy cao cấp UL94V-0.
Q: Sản phẩm có phải hàng chính hãng Autonics không?
A: Cam kết hàng chính hãng 100%, đầy đủ chứng chỉ CO/CQ khi mua tại AUT VN.
Q: Mua hàng tại AUT VN có ưu đãi gì không?
A: Chúng tôi cung cấp mức giá cạnh tranh nhất, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh chóng toàn quốc.
