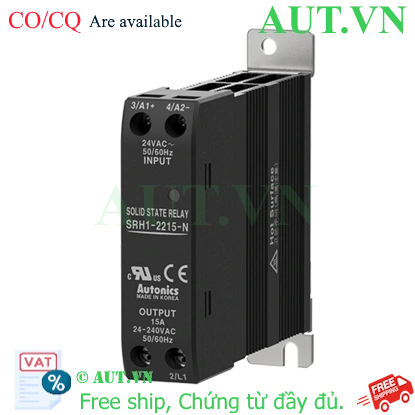

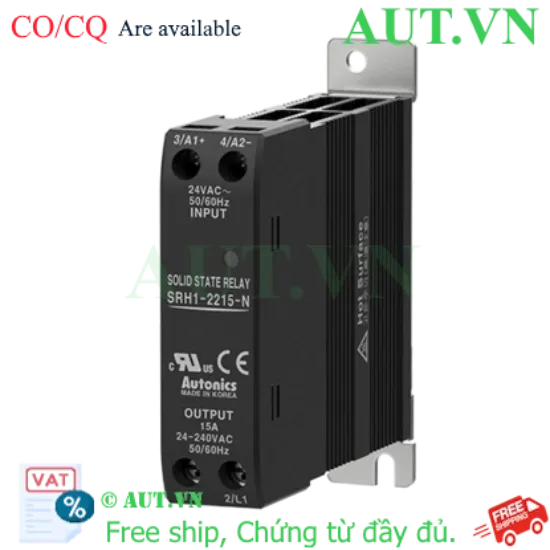

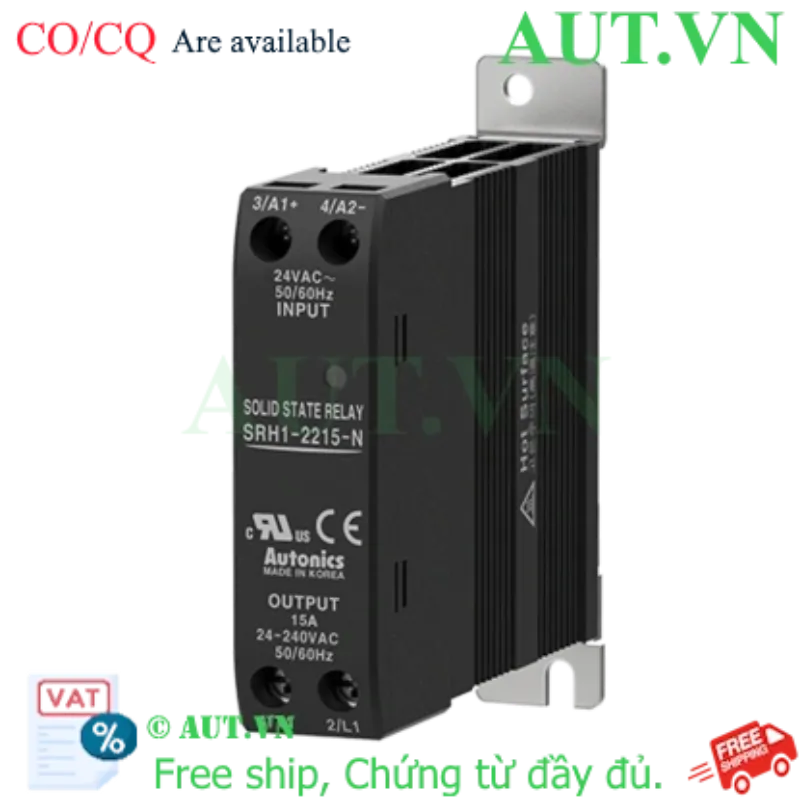

Relay Bán Dẫn Autonics SRH1-2215-N: 1 Pha 15A, Tản Nhiệt Tích Hợp, Chuẩn DIN Rail

Thương hiệu: Autonics (Hàn Quốc)
Dòng tải định mức: 15A (1 Pha)
Điện áp điều khiển: 24VAC / Tải: 24-240VAC
Công nghệ: Zero-cross (Chuyển mạch điểm không) triệt tiêu nhiễu EMI
Thiết kế: Tích hợp sẵn tản nhiệt nhôm, lắp đặt thanh DIN rail nhanh chóng
Ứng dụng: Chuyên dụng cho điều khiển nhiệt độ PID, máy đóng gói, ép nhựa

nhà chế tạo: Autonics

SKU: SRH1-2215-N

Tải xuống mẫu

Giá cũ: 578.850 ₫

Giá bán: 463.080 ₫

Số lượng:

Relay bán dẫn (SSR) Autonics SRH1-2215-N là giải pháp chuyển mạch điện tử cao cấp, được thiết kế đặc biệt cho các hệ thống điều khiển công suất và nhiệt độ đòi hỏi độ chính xác tuyệt đối và tần suất đóng ngắt liên tục. Thay vì sử dụng tiếp điểm cơ học dễ bị mài mòn, SSR Autonics SRH1-2215-N vận hành dựa trên linh kiện bán dẫn, loại bỏ hoàn toàn hiện tượng tia lửa điện và tiếng ồn, giúp tăng cường độ an toàn và kéo dài tuổi thọ cho hệ thống điện công nghiệp.

Điểm nổi bật của Relay bán dẫn Autonics SRH1-2215-N

Tản nhiệt nhôm tích hợp hiệu suất cao: Khác với các dòng SSR rời, model này tích hợp sẵn bộ tản nhiệt, giúp giải tỏa nhiệt năng nhanh chóng, ngăn chặn tình trạng quá nhiệt gây ngắt mạch hoặc hỏng hóc linh kiện.
Công nghệ Zero-cross Switching: Relay chỉ kích hoạt khi điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu nhiễu điện từ (EMI), bảo vệ an toàn cho các thiết bị điều khiển nhạy cảm như PLC, biến tần.
Lắp đặt chuẩn công nghiệp: Thiết kế ngàm gắn DIN rail cho phép lắp đặt nhanh chóng vào tủ điện, tối ưu hóa diện tích và chuyên nghiệp hóa quy trình thi công.
Độ bền vượt trội: Vỏ ngoài chịu nhiệt, chống rung, vận hành ổn định trong môi trường nhà máy khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	SRH1-2215-N
Số pha	1 Pha
Dòng điện tải định mức (Rated Load Current)	15A
Điện áp điều khiển (Input Voltage)	24VAC
Điện áp tải (Load Voltage)	24-240VAC (50/60Hz)
Phương thức chuyển mạch (Switching Type)	Zero-cross (Bật tại điểm không)
Kiểu lắp đặt (Mounting Type)	Panel / DIN rail
Xuất xứ	Hàn Quốc

Lợi ích khi sử dụng SSR Autonics SRH1-2215-N

Giảm chi phí bảo trì: Không có tiếp điểm cơ học nên không bị mòn hay oxy hóa, loại bỏ việc thay thế định kỳ.
Độ chính xác cực cao: Tốc độ đóng ngắt siêu nhanh, lý tưởng cho các vòng lặp điều khiển PID, giúp duy trì nhiệt độ ổn định tuyệt đối.
An toàn cho hệ thống: Cách ly quang học hoàn toàn giữa mạch điều khiển và mạch động lực, bảo vệ PLC và người vận hành.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Kiểm tra tương thích: Đảm bảo nguồn điều khiển (từ PLC/Bộ nhiệt) là 24VAC và dòng tải thực tế $\le$ 15A.
Bước 2 - Cố định thiết bị: Gắn relay lên thanh DIN rail trong tủ điện bằng ngàm gài hoặc dùng vít cố định lên panel.
Bước 3 - Đấu nối dây: Kết nối ngõ Input với bộ điều khiển; kết nối ngõ Output nối tiếp với tải (thanh gia nhiệt, điện trở).
Bước 4 - Vận hành: Cấp nguồn và theo dõi đèn LED chỉ báo trên thân relay để xác nhận trạng thái đóng/ngắt.

Sản phẩm tương thích (isRelatedTo)

Để đạt hiệu quả vận hành cao nhất, bạn nên kết hợp SRH1-2215-N cùng:

Bộ điều khiển nhiệt độ Autonics: Các dòng TK, TCN, TC4 để tối ưu điều khiển PID.
PLC công nghiệp: Siemens, Mitsubishi, Omron (Sử dụng ngõ ra 24VAC).
Thiết bị bảo vệ: Cầu chì nhanh (Fast-acting fuse) để bảo vệ SSR khỏi sự cố ngắn mạch.

Ứng dụng thực tế (Application)

Ngành đóng gói: Điều khiển thanh hàn nhiệt máy hút chân không, máy màng co.
Sản xuất nhựa: Duy trì nhiệt độ khuôn đúc, buồng sấy máy ép nhựa.
Hệ thống HVAC: Điều khiển bộ gia nhiệt trong hệ thống thông gió công nghiệp.
Y tế & Phòng Lab: Máy tiệt trùng, lò sấy mẫu yêu cầu độ ổn định nhiệt cao.

FAQ - Giải đáp thắc mắc thường gặp

1. Relay bán dẫn SRH1-2215-N khác gì relay cơ?
SSR không có tiếp điểm vật lý, không gây tia lửa điện, không tiếng ồn, tốc độ đóng ngắt nhanh và tuổi thọ cao hơn nhiều lần.

2. Tại sao cần tản nhiệt cho SSR này?
Linh kiện bán dẫn tỏa nhiệt lớn khi hoạt động. Tản nhiệt tích hợp giúp duy trì nhiệt độ an toàn, tránh cháy hỏng thiết bị.

3. Zero-cross là gì và có tác dụng gì?
Là tính năng chỉ đóng mạch khi điện áp AC chạm mức 0V, giúp loại bỏ xung điện đột biến và nhiễu EMI, bảo vệ PLC không bị treo.

4. Sản phẩm có điều khiển được tải DC không?
Không. Model này chuyên dụng cho tải AC. Nếu dùng tải DC, vui lòng chọn dòng SSR DC tương ứng.

5. Dòng tải 15A thì nên chạy thực tế bao nhiêu?
Để bền nhất, bạn nên chạy ở mức 70-80% định mức, khoảng 10A - 12A.

6. Điều gì xảy ra nếu chạy quá 15A?
Thiết bị sẽ nóng lên cực nhanh và có thể bị hỏng linh kiện bán dẫn, gây ngắt quãng sản xuất.

7. Có thể thay thế cho SSR Omron không?
Có thể, nếu tương đồng về thông số điện áp điều khiển, điện áp tải và dòng điện.

8. Điện áp điều khiển 24VAC là bắt buộc?
Đúng, bạn cần cấp đúng 24VAC vào ngõ điều khiển để relay kích hoạt chính xác.

9. Lắp DIN rail có dễ không?
Rất dễ, sản phẩm có ngàm gài tiêu chuẩn, chỉ cần đẩy nhẹ vào thanh DIN rail là cố định.

10. Làm sao biết hàng Autonics chính hãng?
Hàng chính hãng có tem nhãn sắc nét, đầy đủ CO/CQ và được phân phối bởi AUT VN.

11. Tuổi thọ của SRH1-2215-N là bao lâu?
Phụ thuộc vào nhiệt độ. Nếu tản nhiệt tốt, sản phẩm có thể hoạt động ổn định trong nhiều năm.

12. Mua SRH1-2215-N ở đâu uy tín?
Hãy liên hệ AUT VN để nhận sản phẩm chính hãng, giá cạnh tranh và bảo hành chuyên nghiệp.
