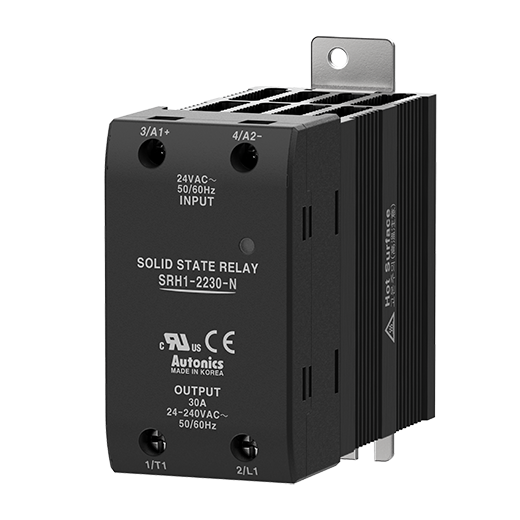

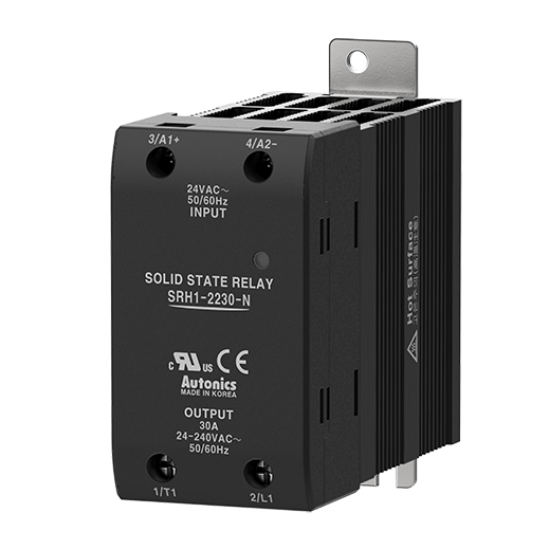

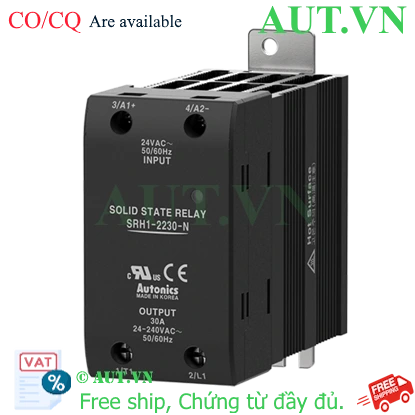

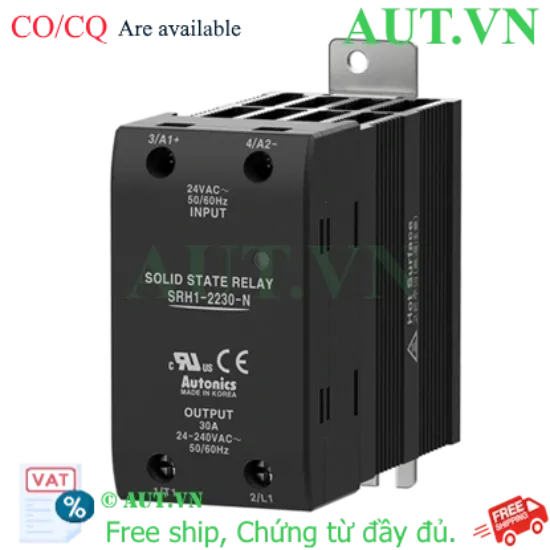

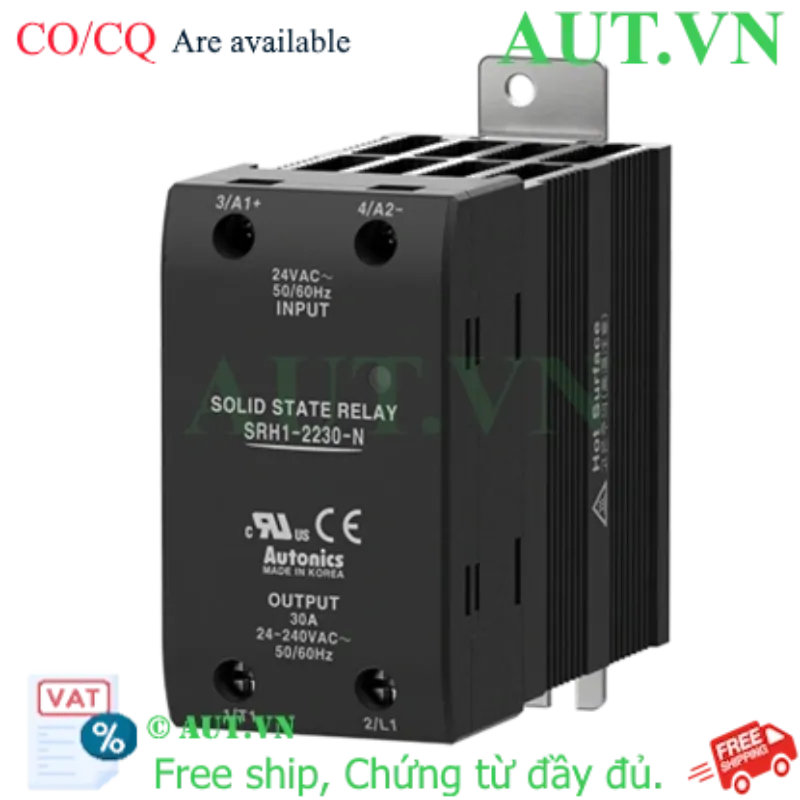

Ảnh của Relay Bán Dẫn Autonics SRH1-2230-N | 30A, 24VAC, Zero-Cross Chống Nhiễu

Relay Bán Dẫn Autonics SRH1-2230-N | 30A, 24VAC, Zero-Cross Chống Nhiễu

  • Thương hiệu: Autonics
  • Loại thiết bị: Relay bán dẫn (Solid State Relay - SSR)
  • Dòng tải định mức: 30A
  • Điện áp điều khiển (Input): 24VAC
  • Điện áp tải (Load): 24-240VAC
  • Chế độ chuyển mạch: Zero-cross (Chuyển mạch điểm không giúp giảm nhiễu EMI)
  • Kiểu lắp đặt: Bảng điều khiển hoặc thanh DIN-rail
nhà chế tạo: Autonics
SKU: SRH1-2230-N
Tải xuống mẫu
Giá cũ: 1.059.750 ₫
847.800 ₫

Giới thiệu Relay bán dẫn Autonics SRH1-2230-N

Relay bán dẫn (SSR) Autonics SRH1-2230-N là giải pháp đóng cắt điện hiện đại, thay thế hoàn hảo cho các loại relay cơ truyền thống trong các ứng dụng công nghiệp đòi hỏi tốc độ cao và độ bền cực lớn. Với dòng tải lên đến 30A và khả năng chuyển mạch Zero-cross, sản phẩm giúp kiểm soát dòng điện một cách chính xác, giảm thiểu tối đa nhiễu điện từ (EMI) và xung điện áp, bảo vệ thiết bị ngoại vi và hệ thống điều khiển của bạn.

Điểm nổi bật của sản phẩm

  • Công nghệ Zero-cross: Chỉ đóng/ngắt khi điện áp xoay chiều đi qua điểm không, giúp giảm dòng điện đột ngột và chống nhiễu cực tốt.
  • Độ bền vượt trội: Không có tiếp điểm cơ học nên không xảy ra hiện tượng mòn tiếp điểm hay tia lửa điện, kéo dài tuổi thọ thiết bị lên gấp nhiều lần.
  • Tốc độ phản hồi nhanh: Phù hợp cho các hệ thống điều khiển nhiệt độ cần đóng ngắt liên tục.
  • Thiết kế linh hoạt: Hỗ trợ lắp đặt trên thanh DIN-rail hoặc cố định trên bảng điều khiển, tiết kiệm không gian tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông sốGiá trị chi tiết
Thương hiệuAutonics
Mã sản phẩmSRH1-2230-N
Loại pha điều khiển1 pha (Single Phase)
Điện áp ngõ vào định mức (Input)24VAC~
Điện áp tải định mức (Load)24-240VAC~ (50/60Hz)
Dòng tải định mức30A
Chức năng chuyển mạchZero-cross (Chuyển mạch điểm không)
Kiểu lắp đặtBảng điều khiển, DIN rail
Bộ tản nhiệtCần sử dụng tản nhiệt kèm theo
Nhiệt độ môi trường vận hành-30 đến 80℃ (Cần tra biểu đồ Derating khi nhiệt độ cao)
Độ ẩm môi trường45 đến 85%RH
Trọng lượngXấp xỉ 410g (không bao gồm bao bì)

Nguồn tham khảo kỹ thuật: Autonics Official

Lợi ích khi sử dụng Autonics SRH1-2230-N

  • Tiết kiệm chi phí bảo trì: Nhờ cơ chế bán dẫn, bạn không cần phải thay thế relay thường xuyên do hỏng tiếp điểm.
  • Tối ưu hóa hiệu suất hệ thống: Đóng cắt êm ái, không tiếng ồn, không tia lửa điện, giúp môi trường làm việc an toàn hơn.
  • Bảo vệ linh kiện nhạy cảm: Chống nhiễu EMI giúp các bộ vi xử lý và PLC hoạt động ổn định, không bị treo do nhiễu điện.

Hướng dẫn lắp đặt và sử dụng (How-to)

  1. Bước 1: Chuẩn bị tản nhiệt phù hợp với dòng tải 30A để đảm bảo thiết bị không bị quá nhiệt.
  2. Bước 2: Lắp đặt SSR lên thanh DIN-rail hoặc cố định vào bảng điện bằng vít.
  3. Bước 3: Kết nối dây điều khiển (Input) vào các chân tương ứng với nguồn 24VAC.
  4. Bước 4: Kết nối tải (Load) vào các đầu ra của relay. Lưu ý sử dụng đầu cos (terminal O-ring) để đảm bảo tiếp xúc tốt nhất.
  5. Bước 5: Kiểm tra lại các kết nối và cấp nguồn để vận hành. Lưu ý: Luôn tuân thủ biểu đồ giảm dòng (Derating Curve) của hãng để tránh cháy thiết bị khi nhiệt độ môi trường tăng cao.

Sản phẩm tương thích và sử dụng chung

Để hệ thống hoạt động hoàn hảo, SRH1-2230-N nên được sử dụng kết hợp với:

  • Bộ điều khiển nhiệt độ Autonics (Temperature Controller).
  • Bộ tản nhiệt nhôm (Heatsink) chuyên dụng cho SSR.
  • Các loại cảm biến nhiệt độ (Thermocouple, RTD).
  • Thiết bị đóng cắt công nghiệp khác trong hệ thống tủ điện.

Ứng dụng thực tế

  • Ngành nhựa: Điều khiển thanh nhiệt trong máy ép nhựa.
  • Ngành thực phẩm: Kiểm soát nhiệt độ lò nướng, máy sấy công nghiệp.
  • Ngành dệt may: Hệ thống gia nhiệt ổn định cho máy móc.
  • Hệ thống HVAC: Điều khiển các tải nhiệt trong tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Relay SRH1-2230-N có cần dùng tản nhiệt không?

Có. Với dòng tải lên đến 30A, việc sử dụng tản nhiệt là bắt buộc để tránh quá nhiệt dẫn đến hỏng thiết bị.

2. Chế độ Zero-cross có tác dụng gì?

Nó giúp thiết bị chỉ đóng/ngắt khi điện áp đạt mức 0V, giúp giảm dòng điện đỉnh và giảm nhiễu điện từ cho hệ thống.

3. Điện áp điều khiển 24VAC có dùng được 24VDC không?

Không. Bạn cần sử dụng đúng nguồn 24VAC theo thông số kỹ thuật để đảm bảo thiết bị hoạt động chính xác.

4. Tại sao tôi nên chọn SSR thay vì Relay cơ?

SSR có tuổi thọ cao hơn, tốc độ đóng ngắt nhanh hơn và không gây nhiễu tia lửa điện như relay cơ.

5. Sản phẩm này có lắp được trên thanh DIN rail không?

Có, sản phẩm hỗ trợ cả lắp đặt trên bảng điều khiển và thanh DIN rail rất linh hoạt.

6. Dòng 30A là dòng tối đa hay dòng khuyến nghị?

Đây là dòng định mức. Để đảm bảo độ bền, bạn nên tính toán tải thực tế thấp hơn dòng định mức hoặc sử dụng tản nhiệt cực tốt.

7. Tôi có thể mua hàng chính hãng Autonics ở đâu?

Bạn có thể mua tại AUT VN (aut.vn) để đảm bảo hàng chính hãng, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn hãng.

8. Sản phẩm có được bảo hành không?

Có, tất cả sản phẩm tại AUT VN đều được bảo hành theo chính sách chính thức của Autonics Việt Nam.

9. Thiết bị này có dùng cho tải cảm (Motor) được không?

SSR này tối ưu nhất cho tải điện trở. Với tải cảm, bạn cần tính toán kỹ dòng khởi động và có thể cần tản nhiệt lớn hơn.

10. Làm sao để biết relay đang hoạt động?

Bạn có thể kiểm tra bằng đồng hồ vạn năng tại đầu ra hoặc quan sát trạng thái của bộ điều khiển đi kèm.
