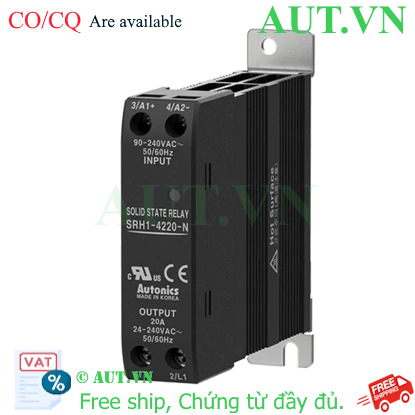

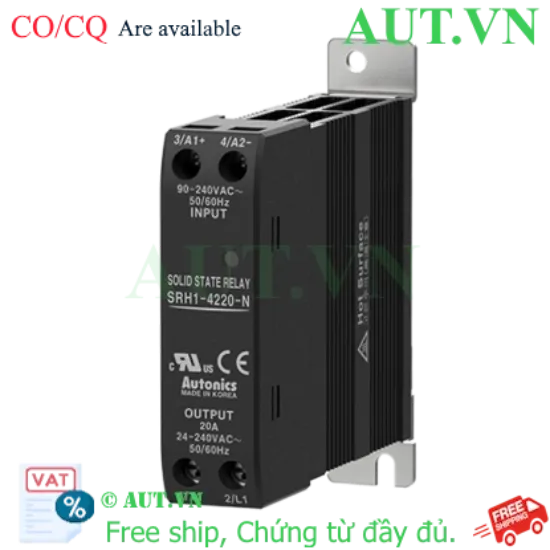

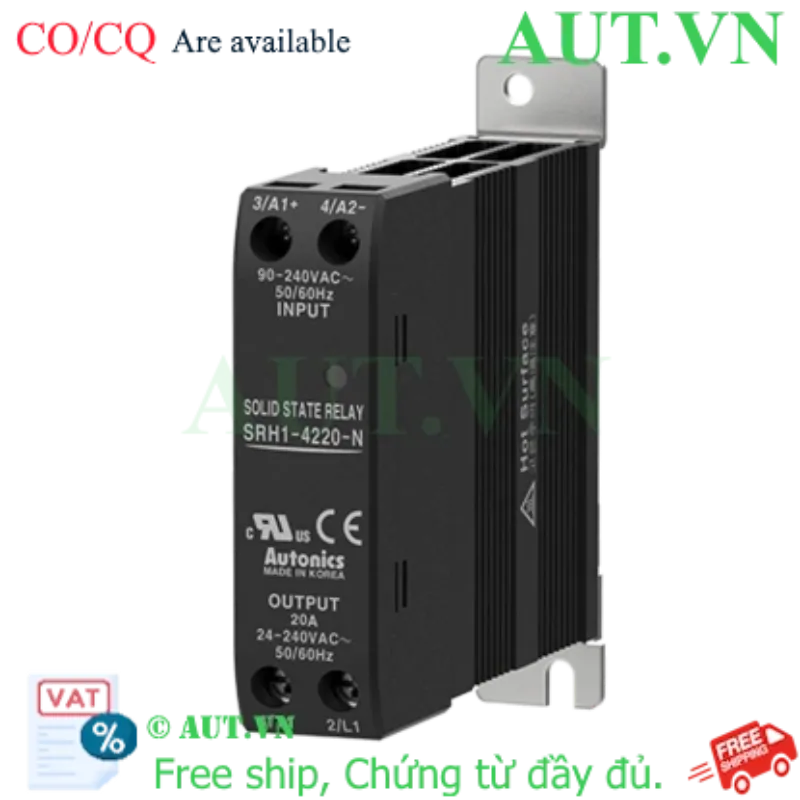

Relay Bán Dẫn Autonics SRH1-4220-N (20A) - Tích Hợp Tản Nhiệt, Chống Nhiễu Zero-Cross | AUT VN

Model: SRH1-4220-N chính hãng Autonics.
Công suất tải: 20A, 1 Pha (24-240VAC) - Vận hành mạnh mẽ, ổn định.
Điện áp điều khiển: 90-240VAC - Tương thích hoàn hảo với lưới điện công nghiệp.
Đặc điểm đột phá: Tích hợp sẵn bộ tản nhiệt nhôm đúc cao cấp và công nghệ Zero-cross triệt tiêu nhiễu EMI.
Lắp đặt: Linh hoạt với chuẩn DIN Rail hoặc bắt vít Panel, tối ưu diện tích tủ điện.

nhà chế tạo: Autonics

SKU: SRH1-4220-N

Tải xuống mẫu

Giá cũ: 784.050 ₫

Giá bán: 627.240 ₫

Số lượng:

Giới thiệu về Relay Bán Dẫn Autonics SRH1-4220-N

Relay bán dẫn (SSR) Autonics SRH1-4220-N là giải pháp đóng cắt điện tử tiên tiến, được thiết kế đặc biệt để thay thế các dòng rơ le cơ học hoặc contactor truyền thống trong các môi trường yêu cầu tần suất đóng cắt liên tục và độ chính xác cao. Điểm đột phá của model SRH1-4220-N chính là thiết kế tản nhiệt tích hợp. Điều này không chỉ giúp tối ưu không gian lắp đặt trong tủ điện mà còn loại bỏ rủi ro hư hỏng do quá nhiệt - vấn đề thường gặp nhất ở các dòng SSR rời.

Được phân phối chính hãng bởi AUT VN, sản phẩm đảm bảo sự vận hành bền bỉ, chính xác và an toàn tuyệt đối cho mọi hệ thống tự động hóa công nghiệp hiện đại.

Điểm nổi bật của Autonics SRH1-4220-N

Giải pháp tản nhiệt thông minh: Cánh tản nhiệt nhôm cao cấp được tích hợp sẵn giúp giải nhiệt nhanh chóng, kéo dài tuổi thọ linh kiện bán dẫn bên trong mà không cần mua thêm phụ kiện.
Công nghệ Zero-cross tiên tiến: Khả năng tự động đóng mạch tại điểm điện áp bằng 0, giúp loại bỏ hoàn toàn nhiễu điện từ (EMI), bảo vệ an toàn cho các thiết bị điều khiển nhạy cảm như PLC, cảm biến và vi điều khiển.
Độ bền vĩnh cửu: Vì không sử dụng tiếp điểm cơ khí, sản phẩm loại bỏ hoàn toàn hiện tượng mài mòn hay hồ quang điện, cho phép vận hành hàng triệu chu kỳ đóng cắt mà không cần bảo trì.
Cách ly quang học an toàn: Đảm bảo sự tách biệt hoàn toàn giữa mạch điều khiển (Input) và mạch động lực (Output), tránh hiện tượng xung ngược gây hỏng hóc thiết bị điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Số pha điều khiển	1 Pha (Single Phase)
Dòng tải định mức (Rated Load Current)	20A
Điện áp tải (Load Voltage)	24 - 240VAC (50/60Hz)
Điện áp điều khiển (Input Voltage)	90 - 240VAC
Kiểu đóng cắt (Switching Type)	Zero Cross (Điểm không)
Phương pháp lắp đặt	DIN Rail / Panel Mount
Nhiệt độ môi trường vận hành	-20 đến 70℃
Trọng lượng sản phẩm	~225g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng SSR Autonics SRH1-4220-N

Tối ưu chi phí bảo trì: Không còn nỗi lo thay thế tiếp điểm rơ le bị cháy, mòn hay oxy hóa định kỳ.
Vận hành tuyệt đối êm ái: Không gây tiếng "tạch tạch" như rơ le cơ, cực kỳ phù hợp cho các phòng thí nghiệm, y tế hoặc môi trường yêu cầu yên tĩnh.
Kiểm soát nhiệt độ chính xác: Tốc độ phản hồi tức thì, hỗ trợ tối đa cho các bộ điều khiển PID để duy trì nhiệt độ ổn định tuyệt đối cho hệ thống.
Lắp đặt siêu tốc: Thiết kế tích hợp tản nhiệt giúp giảm 50% thời gian thi công và tiết kiệm diện tích quý giá trong tủ điện.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Phân tích sơ đồ: Xác định chính xác các chân đầu vào (Input) dành cho tín hiệu điều khiển và đầu ra (Output) dành cho tải điện.
Bước 2: Đấu nối điều khiển: Kết nối nguồn điện áp từ 90-240VAC (từ PLC, Timer hoặc bộ điều khiển nhiệt độ) vào chân Input.
Bước 3: Đấu nối tải: Kết nối tải (như thanh nhiệt, bóng đèn) vào chân Output. Lưu ý: Bắt buộc sử dụng đầu cốt (cosse) chất lượng cao để tránh move điện gây cháy xém.
Bước 4: Cố định thiết bị: Gắn SSR lên thanh DIN Rail tiêu chuẩn hoặc bắt vít cố định vào panel. Đảm bảo khoảng cách xung quanh thông thoáng để tản nhiệt hoạt động tốt nhất.
Bước 5: Kiểm tra & Vận hành: Cấp nguồn, gửi tín hiệu điều khiển và dùng đồng hồ vạn năng đo để xác nhận tải hoạt động đúng chu kỳ.

Sản phẩm kết hợp và tương đương

Để đạt hiệu quả cao nhất, SRH1-4220-N nên được sử dụng cùng các bộ điều khiển nhiệt độ Autonics dòng TK, TX, TC. Dưới đây là các model tham khảo tương đương cho các nhu cầu khác nhau:

Sản phẩm	Mã hàng (SKU)	Đặc điểm khác biệt
Relay Bán Dẫn Omron	G3PA-220B-VD-X DC5-24	Điều khiển DC 5-24V, hỗ trợ 3 pha.
Relay bán dẫn Omron	G3PE-225B DC12-24	Dòng tải 25A, điều khiển DC.
Relay Bán Dẫn Hanyoung Nux	HSR-SLD15LZN1C	Dòng tải 15A, kích thước siêu gọn.

Ứng dụng thực tế của SRH1-4220-N

Ngành nhựa: Điều khiển vòng nhiệt cho nòng máy ép nhựa, máy đùn nhựa, máy thổi chai.
Công nghiệp sấy: Đóng cắt thanh nhiệt trong lò sấy thực phẩm, lò sấy linh kiện điện tử, máy sấy công nghiệp.
Hệ thống HVAC: Điều khiển các bộ gia nhiệt trong hệ thống điều hòa trung tâm, sưởi ấm tòa nhà.
Máy đóng gói: Điều khiển thanh hàn nhiệt màng co, máy đóng gói tự động, máy hút chân không.

Câu hỏi thường gặp (FAQ)

1. Relay bán dẫn SRH1-4220-N khác gì với relay cơ truyền thống?
SSR không dùng tiếp điểm vật lý mà dùng linh kiện bán dẫn. Do đó, nó không tạo tia lửa điện, không gây tiếng ồn, tốc độ đóng cắt nhanh hơn và tuổi thọ cao hơn gấp nhiều lần.

2. Tại sao SRH1-4220-N lại có tản nhiệt tích hợp?
SSR tỏa nhiệt trong quá trình hoạt động. Tản nhiệt tích hợp giúp thiết bị tự giải nhiệt hiệu quả, ngăn ngừa cháy hỏng do quá nhiệt và giúp khách hàng tiết kiệm chi phí mua thêm tản nhiệt rời.

3. Công nghệ Zero-cross mang lại lợi ích cụ thể gì?
Nó chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V. Điều này giúp giảm thiểu tối đa nhiễu điện từ (EMI), tránh gây sốc điện cho tải và bảo vệ các thiết bị điện tử nhạy cảm xung quanh.

4. Tôi có thể dùng SSR này để điều khiển động cơ không?
SRH1-4220-N được tối ưu cho tải trở (như điện trở nhiệt). Với tải cảm (động cơ, cuộn dây), bạn cần lắp thêm mạch bảo vệ (như diode hoặc varistor) hoặc sử dụng dòng SSR chuyên dụng cho tải cảm để tránh hỏng thiết bị.

5. Điện áp điều khiển 90-240VAC hoạt động như thế nào?
Bạn có thể sử dụng bất kỳ nguồn AC nào trong khoảng này (ví dụ 110V hoặc 220V) để kích hoạt relay mà không cần bộ chuyển đổi điện áp.

6. Sản phẩm này có cần bảo trì định kỳ không?
Hầu như không cần bảo trì về mặt cơ khí. Bạn chỉ cần kiểm tra các đầu nối dây định kỳ để đảm bảo không bị lỏng do rung động của máy móc công nghiệp.

7. Nếu tôi chạy tải 20A liên tục, thiết bị có bị nóng không?
Có, thiết bị sẽ tỏa nhiệt khi chạy full tải. Mặc dù có tản nhiệt tích hợp, bạn vẫn nên lắp đặt ở nơi thoáng khí hoặc lắp thêm quạt làm mát cưỡng bức nếu chạy 24/7 ở cường độ cao.

8. Chính sách bảo hành tại AUT VN như thế nào?
Tất cả sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng theo đúng tiêu chuẩn của nhà sản xuất, cam kết hỗ trợ kỹ thuật trọn đời.

9. Làm sao để kiểm tra SRH1-4220-N là hàng chính hãng?
Hàng chính hãng có tem nhãn rõ ràng, mã vạch truy xuất được, đầy đủ chứng chỉ CO/CQ và được cung cấp bởi đơn vị phân phối uy tín như AUT VN.

10. Có thể lắp SRH1-4220-N lên thanh DIN Rail không?
Có, sản phẩm hỗ trợ lắp đặt DIN Rail tiêu chuẩn, cực kỳ tiện lợi cho việc sắp xếp gọn gàng trong tủ điện điều khiển.
