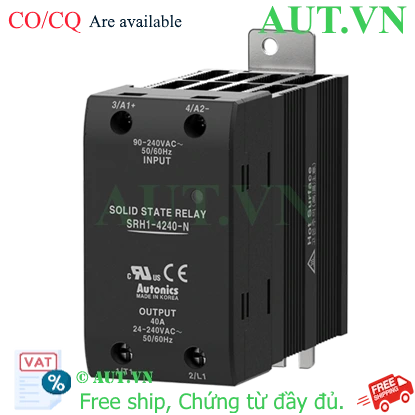

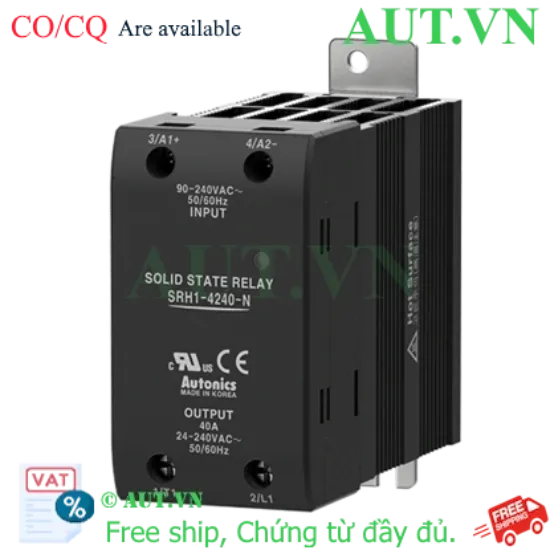

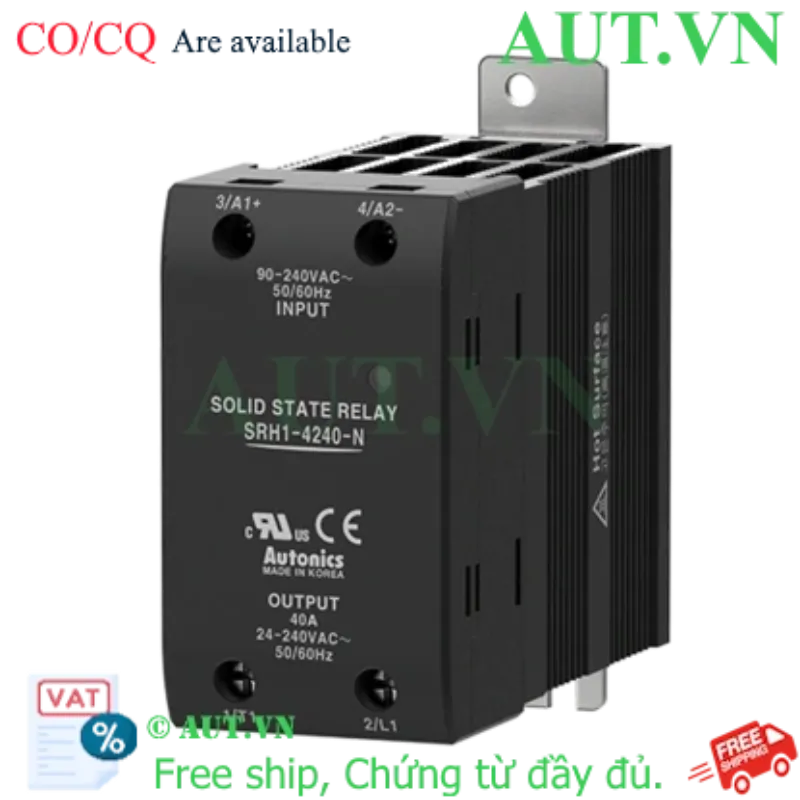

Giới thiệu về Relay Bán Dẫn Autonics SRH1-4240-N
Relay bán dẫn Autonics SRH1-4240-N (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử hiện đại, được thiết kế để thay thế hoàn toàn các rơ le cơ truyền thống trong môi trường công nghiệp khắt khe. Khác với relay cơ, SRH1-4240-N hoạt động dựa trên linh kiện bán dẫn, loại bỏ hoàn toàn hiện tượng đánh lửa, tiếng ồn và mài mòn tiếp điểm. Điều này mang lại độ tin cậy tuyệt đối và sự ổn định lâu dài cho hệ thống điều khiển. Đặc biệt, sản phẩm được tích hợp sẵn bộ tản nhiệt nhôm hiệu suất cao, giúp tối ưu hóa chi phí đầu tư và đảm bảo thiết bị vận hành mát mẻ ngay cả khi hoạt động ở cường độ cao.
Điểm nổi bật của SSR Autonics SRH1-4240-N
- Thiết kế All-in-One tiện lợi: Việc tích hợp sẵn tản nhiệt nhôm ngay trên thân máy giúp tiết kiệm đáng kể không gian tủ điện và rút ngắn thời gian thi công lắp đặt.
- Công nghệ Zero-cross Switching: Đây là tính năng then chốt giúp relay chỉ đóng mạch khi điện áp xoay chiều đi qua điểm 0V, từ đó triệt tiêu nhiễu điện từ (EMI) và bảo vệ các thiết bị điều khiển nhạy cảm như PLC hay vi xử lý.
- Tuổi thọ vận hành vượt trội: Do không có bộ phận chuyển động cơ học, SSR Autonics bền bỉ hơn gấp nhiều lần so với relay cơ, đặc biệt là trong các ứng dụng đóng ngắt tần suất cao (PID control).
- Lắp đặt linh hoạt: Thiết kế thông minh cho phép người dùng lựa chọn phương thức gắn bảng (Panel mount) hoặc lắp trên thanh DIN rail tiêu chuẩn, phù hợp với mọi cấu trúc tủ điện.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết (Model SRH1-4240-N) |
| Số pha điều khiển |
1 Pha |
| Dòng tải định mức (Rated Load Current) |
40A |
| Điện áp tải (Load Voltage) |
24 - 240VAC |
| Điện áp điều khiển (Input Voltage) |
90 - 240VAC |
| Chế độ chuyển mạch (Switching Mode) |
Zero-cross (Điểm không) |
| Phương pháp lắp đặt |
Gắn bảng (Panel mount), Thanh DIN rail |
| Nhiệt độ hoạt động |
-30 đến 80°C |
| Đặc điểm đặc biệt |
Tích hợp sẵn tản nhiệt (Built-in Heatsink) |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi sử dụng SSR Autonics SRH1-4240-N
Khi chuyển đổi từ relay cơ sang SSR Autonics SRH1-4240-N, hệ thống của bạn sẽ đạt được những cải tiến rõ rệt:
- Giảm thiểu chi phí bảo trì: Loại bỏ tình trạng cháy tiếp điểm hay mòn lò xo, giúp giảm thời gian dừng máy (downtime) không mong muốn.
- Độ chính xác tuyệt đối: Tốc độ phản hồi siêu nhanh, là sự lựa chọn hàng đầu cho các bộ điều khiển nhiệt độ PID yêu cầu sai số cực thấp.
- An toàn cháy nổ: Hoạt động không tạo tia lửa điện, cực kỳ an toàn cho các môi trường dễ cháy hoặc yêu cầu độ sạch cao (phòng sạch).
- Vận hành im lặng: Không gây ra tiếng "tạch tạch" đặc trưng của relay cơ, tạo môi trường làm việc yên tĩnh hơn.
Hướng dẫn lắp đặt và sử dụng (How-to)
Để Relay bán dẫn SRH1-4240-N hoạt động bền bỉ và hiệu quả nhất, quý khách hãy thực hiện theo các bước sau:
- Bước 1 - Kiểm tra thông số: Đối chiếu điện áp điều khiển (90-240VAC) và điện áp tải (24-240VAC) với sơ đồ mạch điện thực tế để tránh nhầm lẫn.
- Bước 2 - Lắp đặt vật lý: Gắn SSR lên thanh DIN rail hoặc cố định bằng vít vào bảng điện. Lưu ý: Giữ khoảng cách thông thoáng xung quanh các lá tản nhiệt để luồng khí lưu thông tự nhiên.
- Bước 3 - Đấu nối dây: Kết nối nguồn điều khiển (từ PLC/Bộ nhiệt) vào chân Input và tải (thanh nhiệt, đèn, động cơ nhỏ) vào chân Output. Khuyến khích sử dụng đầu cốt (ferrule) để đảm bảo tiếp xúc điện tốt nhất.
- Bước 4 - Vận hành thử: Cấp nguồn và kích hoạt đóng ngắt. Theo dõi nhiệt độ bề mặt tản nhiệt trong 30-60 phút đầu để đảm bảo hệ thống tản nhiệt hoạt động ổn định.
Sản phẩm sử dụng chung và giải pháp tương đương
SRH1-4240-N thường được kết hợp cùng các thiết bị sau để tạo nên hệ thống điều khiển nhiệt hoàn hảo:
- Bộ điều khiển nhiệt độ Autonics (TK Series): Sự kết hợp chuẩn mực cho điều khiển PID chính xác cao.
- PLC (Siemens, Mitsubishi, Delta): Sử dụng ngõ ra AC để kích hoạt SSR một cách dễ dàng.
Các giải pháp thay thế tương đương tùy theo nhu cầu:
- Omron G3PA-240B-VD: Tiêu chuẩn công nghiệp Nhật Bản, độ bền cực cao.
- Hanyoung Nux HSR-SLD: Lựa chọn kinh tế cho các ứng dụng cơ bản.
- Omron G3NB: Kích thước siêu nhỏ cho các tủ điện hẹp.
Ứng dụng thực tế của SRH1-4240-N
Với khả năng chịu tải 40A và chống nhiễu tốt, sản phẩm được ứng dụng rộng rãi trong:
- Công nghiệp gia nhiệt: Điều khiển điện trở cho lò sấy, máy ép nhựa, máy đóng gói, máy hút chân không.
- Kiểm soát nhiệt độ: Bể điều nhiệt, máy hâm nóng công nghiệp, hệ thống HVAC.
- Tự động hóa: Đóng ngắt tải AC tần suất cao trong các dây chuyền sản xuất tự động.
FAQ - Câu hỏi thường gặp
1. SRH1-4240-N khác gì so với relay cơ thường?
SSR sử dụng linh kiện bán dẫn thay vì tiếp điểm cơ học, nên không gây tiếng ồn, không đánh lửa, không mòn tiếp điểm và có tuổi thọ cao hơn gấp nhiều lần.
2. Tôi có cần mua thêm tản nhiệt nhôm cho model này không?
Không cần. Model SRH1-4240-N đã tích hợp sẵn tản nhiệt nhôm hiệu suất cao, bạn có thể lắp đặt và sử dụng ngay.
3. Chế độ Zero-cross là gì và có tác dụng gì?
Zero-cross chỉ cho phép đóng mạch khi điện áp AC đạt mức 0V. Điều này giúp loại bỏ các xung điện áp khởi đầu, giảm nhiễu EMI cho toàn hệ thống.
4. Điện áp điều khiển 90-240VAC có dùng được cho điện lưới Việt Nam?
Hoàn toàn phù hợp. Bạn có thể dùng trực tiếp nguồn 220V tại Việt Nam để kích hoạt relay mà không cần qua bộ chuyển đổi.
5. Tôi nên vận hành SSR ở mức dòng điện bao nhiêu để bền nhất?
Để tối ưu tuổi thọ, bạn nên vận hành ở mức 60-80% công suất định mức (khoảng 24-32A). Nếu chạy sát mức 40A, hãy lắp thêm quạt làm mát cho tủ điện.
6. Sản phẩm này có điều khiển được tải DC không?
Không. SRH1-4240-N chuyên dụng cho tải AC (xoay chiều). Đối với tải DC, quý khách vui lòng tham khảo dòng SSR DC chuyên dụng.
7. Tại sao relay nóng lên khi hoạt động?
Đây là đặc tính vật lý của linh kiện bán dẫn. Nhiệt sẽ được truyền ra bộ tản nhiệt nhôm. Bạn chỉ cần đảm bảo tủ điện thông thoáng là đủ.
8. Làm sao để phân biệt SSR Autonics chính hãng tại AUT VN?
Sản phẩm tại AUT VN có đầy đủ tem nhãn, mã QR, chứng chỉ CO/CQ và chính sách bảo hành chính hãng từ Autonics Vina.
9. Tôi có thể lắp SRH1-4240-N lên thanh DIN rail không?
Có, sản phẩm được thiết kế chuẩn để lắp nhanh trên thanh DIN rail hoặc bắt vít cố định.
10. Khi nào tôi nên chuyển từ relay cơ sang SSR?
Khi bạn cần đóng ngắt liên tục (ví dụ 1s đóng, 1s ngắt), yêu cầu không tiếng ồn hoặc vận hành trong môi trường dễ cháy nổ.
11. SSR này có gây tiếng kêu khi hoạt động không?
Hoàn toàn không. SSR vận hành im lặng tuyệt đối vì không có các bộ phận cơ học va chạm.
12. AUT VN hỗ trợ kỹ thuật như thế nào?
AUT VN hỗ trợ tư vấn sơ đồ đấu nối, hướng dẫn cài đặt và hỗ trợ kỹ thuật miễn phí trong suốt quá trình sử dụng.
Cam kết từ AUT VN: Cung cấp hàng chính hãng, đầy đủ CO/CQ, hỗ trợ xuất hóa đơn VAT và cam kết giá cạnh tranh nhất thị trường. Liên hệ Zalo: 0968.053.025 để nhận báo giá chi tiết!
