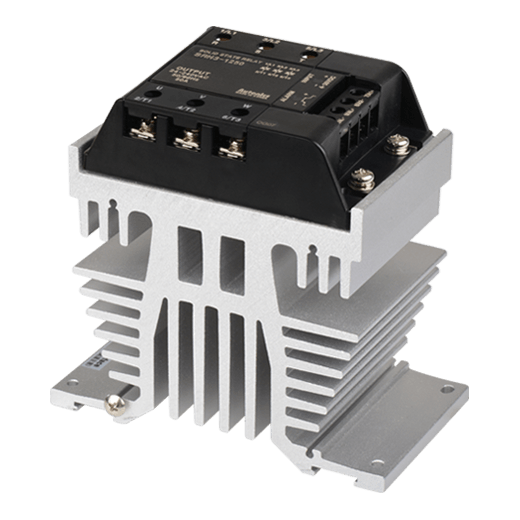

Trong các hệ thống điều khiển công nghiệp hiện đại, việc đóng ngắt nguồn điện cho các tải 3 pha đòi hỏi sự chính xác, tốc độ và độ bền cao. Relay bán dẫn Autonics SRH3-1250 là sự lựa chọn hoàn hảo, thay thế cho các rơ le cơ học truyền thống, giúp loại bỏ hiện tượng đánh lửa, giảm tiếng ồn và kéo dài tuổi thọ hệ thống. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn kỹ thuật khắt khe nhất.
Điểm Nổi Bật Của Autonics SRH3-1250
- Công nghệ Zero-Cross: Tự động đóng ngắt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu tối đa nhiễu điện từ (EMI) và bảo vệ thiết bị tải.
- Độ bền vượt trội: Không có tiếp điểm cơ khí nên không bị mòn, không tạo tia lửa điện, cho phép đóng ngắt hàng triệu lần mà không suy giảm hiệu suất.
- Thiết kế tối ưu: Hỗ trợ lắp đặt trên DIN Rail hoặc bắt vít trực tiếp vào bảng điện, giúp tiết kiệm không gian tủ điện.
- Dải điện áp rộng: Ngõ vào điều khiển từ 4-30VDC, tương thích dễ dàng với hầu hết các bộ PLC và Controller hiện nay.
Bảng Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật SRH3-1250
| Model | SRH3-1250 |
|---|
| Số pha điều khiển | 3 pha |
|---|
| Dòng tải định mức | 50A |
|---|
| Điện áp tải định mức | 24-240VAC~ |
|---|
| Điện áp ngõ vào định mức | 4-30VDC |
|---|
| Chức năng chuyển mạch | Zero Cross (Đóng ngắt tại điểm 0) |
|---|
| Độ bền điện môi | 4,000VAC~ |
|---|
| Loại lắp đặt | Bảng điều khiển, DIN rail |
|---|
| Nhiệt độ vận hành | -30 đến 80℃ (Tùy theo biểu đồ giảm tải SSR Derating Curve) |
|---|
| Độ ẩm cho phép | 45 đến 85%RH |
|---|
| Trọng lượng | Xấp xỉ 1268g (Thiết bị) / 1508g (Bao bì) |
|---|
* Lưu ý: Để đạt hiệu suất tối đa và tránh quá nhiệt, bắt buộc sử dụng tản nhiệt phù hợp.
Lợi Ích Khi Sử Dụng SRH3-1250
- Tiết kiệm chi phí bảo trì: Nhờ tuổi thọ cực cao, bạn không cần thay thế tiếp điểm định kỳ như Relay cơ.
- Vận hành an toàn: Cách ly quang học giữa ngõ vào và ngõ ra giúp bảo vệ mạch điều khiển khỏi sự cố chập cháy từ phía tải.
- Điều khiển chính xác: Phản hồi tức thì, phù hợp cho các ứng dụng yêu cầu đóng ngắt tốc độ cao.
Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)
- Bước 1: Kiểm tra điện áp tải và dòng điện thực tế của thiết bị, đảm bảo không vượt quá 50A.
- Bước 2: Lắp đặt SSR lên thanh DIN Rail hoặc bắt vít vào panel. Lưu ý: Phải gắn miếng tản nhiệt (Heatsink) vào mặt sau của SSR.
- Bước 3: Đấu nối ngõ vào điều khiển (Input) với nguồn 4-30VDC (ví dụ từ PLC).
- Bước 4: Đấu nối ngõ ra (Output) với tải 3 pha và nguồn cấp 24-240VAC. Sử dụng đầu cốt O-ring để đảm bảo tiếp xúc tốt nhất.
- Bước 5: Kiểm tra lại toàn bộ đường dây và cấp nguồn để vận hành thử.
Sản Phẩm Sử Dụng Chung
Để SRH3-1250 hoạt động ổn định và bền bỉ, bạn nên kết hợp cùng:
- Tản nhiệt nhôm (Heatsink): Bắt buộc để giải nhiệt cho dòng 50A.
- Quạt làm mát (Cooling Fan): Sử dụng cho các tủ điện kín.
- Bộ điều khiển nhiệt độ Autonics: Để điều khiển SSR theo chu kỳ PID.
- PLC (Siemens, Mitsubishi, Omron...): Cung cấp tín hiệu điều khiển 24VDC.
Ứng dụng thực tế của SRH3-1250
- Hệ thống sưởi công nghiệp: Điều khiển các thanh điện trở nhiệt 3 pha trong lò sấy, máy ép nhựa.
- Điều khiển động cơ: Đóng ngắt nguồn cho các động cơ công suất vừa và nhỏ.
- Hệ thống chiếu sáng: Điều khiển bật/tắt hệ thống đèn công suất lớn trong nhà xưởng.
- Máy đóng gói, máy dệt: Các dây chuyền sản xuất tự động hóa yêu cầu đóng ngắt liên tục.
Câu Hỏi Thường Gặp (FAQ)
1. SRH3-1250 khác gì so với relay cơ thông thường?
SRH3-1250 là relay bán dẫn, không có tiếp điểm cơ học nên không gây tia lửa điện, không tiếng ồn và tuổi thọ cao hơn gấp nhiều lần.
2. Tại sao tôi phải dùng tản nhiệt cho sản phẩm này?
Khi dòng điện chạy qua SSR (đặc biệt là 50A), một lượng nhiệt lớn sẽ sinh ra. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và tự ngắt hoặc hư hỏng.
3. Chức năng Zero-cross là gì?
Đây là tính năng chỉ cho phép đóng mạch khi điện áp AC đi qua điểm 0V, giúp giảm nhiễu điện và bảo vệ tải nhạy cảm.
4. Điện áp điều khiển 4-30VDC có nghĩa là gì?
Bạn có thể sử dụng bất kỳ nguồn DC nào trong khoảng từ 4V đến 30V để kích hoạt relay (phổ biến nhất là 24VDC từ PLC).
5. Sản phẩm có hỗ trợ lắp DIN Rail không?
Có, SRH3-1250 được thiết kế để lắp đặt dễ dàng trên DIN Rail hoặc bắt vít vào bảng điện.
6. Tôi có thể dùng SRH3-1250 cho tải DC không?
Không, đây là SSR dành cho tải xoay chiều (AC) từ 24-240VAC.
7. Tuổi thọ của SRH3-1250 là bao lâu?
Tuổi thọ phụ thuộc vào nhiệt độ và dòng tải, nhưng nhìn chung cao hơn rất nhiều so với relay cơ do không bị mòn tiếp điểm.
8. Cách đấu nối đầu dây đúng chuẩn cho SRH3-1250?
Bạn nên sử dụng đầu cốt O-ring để siết chặt vào terminal, tránh tình trạng lỏng dây gây phát nhiệt.
9. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.
10. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.
