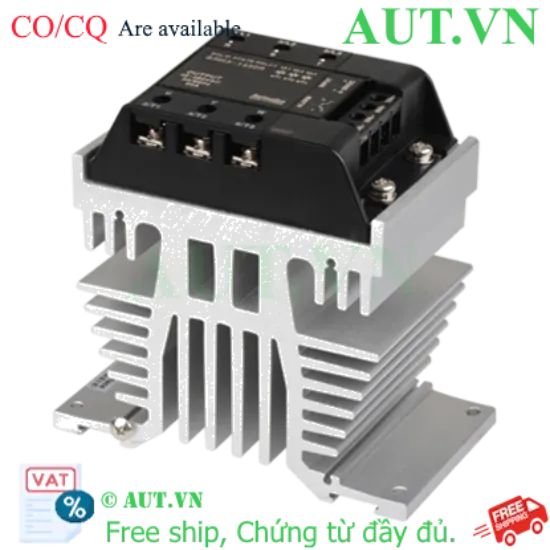

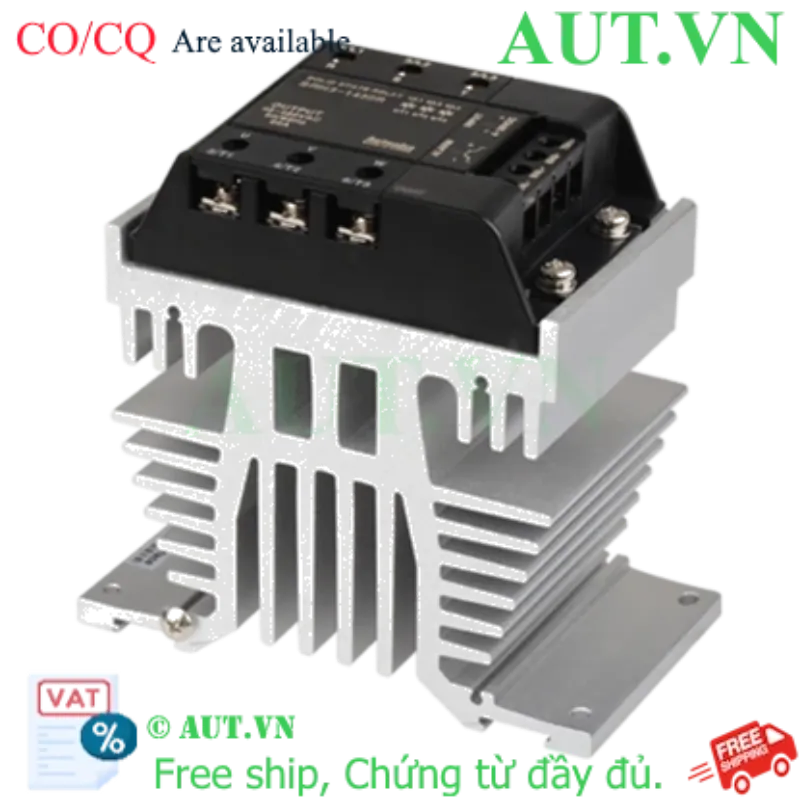

Giới thiệu về Relay bán dẫn Autonics SRH3-1450R
Relay bán dẫn Autonics SRH3-1450R là thiết bị đóng ngắt điện tử hiện đại, được thiết kế chuyên dụng cho các hệ thống điều khiển công nghiệp 3 pha. Khác với relay cơ truyền thống, SRH3-1450R sử dụng công nghệ bán dẫn giúp loại bỏ hoàn toàn tia lửa điện, không gây tiếng ồn và có tốc độ đóng ngắt cực nhanh. Đây là giải pháp tối ưu để bảo vệ thiết bị và tăng tuổi thọ cho hệ thống điều khiển tự động hóa tại các nhà máy.
Điểm nổi bật của Autonics SRH3-1450R
- Độ bền vượt trội: Không có tiếp điểm cơ học nên không bị mài mòn, giảm thiểu chi phí bảo trì.
- Khả năng đóng ngắt linh hoạt: Chế độ Random Switch cho phép điều khiển tải một cách linh hoạt và chính xác.
- Thiết kế tối ưu: Tích hợp khả năng lắp đặt trên DIN Rail hoặc bảng điện, giúp tiết kiệm không gian tủ điện.
- An toàn tuyệt đối: Độ bền điện môi lên đến 4,000VAC, đảm bảo an toàn cho người vận hành và thiết bị điều khiển.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật SRH3-1450R |
| Pha điều khiển |
3 Pha |
| Dòng tải định mức |
50A |
| Điện áp tải định mức |
48-480VAC~ |
| Điện áp ngõ vào định mức |
4-30VDC |
| Chức năng chuyển mạch |
Bật ngẫu nhiên (Random Switch) |
| Độ bền điện môi |
4,000VAC~ |
| Loại lắp đặt |
Gắn bảng (Panel), DIN rail |
| Nhiệt độ vận hành |
-30 đến 80°C (Thay đổi tùy theo điện áp ngõ vào) |
| Độ ẩm môi trường |
45 đến 85%RH |
| Trọng lượng |
~1508g (bao gồm bao bì) |
Lợi ích khi sử dụng Relay bán dẫn SRH3-1450R
- Tăng hiệu suất vận hành: Tốc độ đóng ngắt nhanh giúp kiểm soát nhiệt độ và công suất tải chính xác hơn.
- Giảm chi phí vận hành: Tuổi thọ cao hơn nhiều lần so với relay cơ, giảm thời gian dừng máy để thay thế linh kiện.
- Hoạt động êm ái: Loại bỏ tiếng "click" khó chịu, phù hợp cho các môi trường yêu cầu sự yên tĩnh hoặc độ nhạy cao.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Kiểm tra điện áp tải và điện áp điều khiển đảm bảo đúng thông số 48-480VAC và 4-30VDC.
- Bước 2: Lắp đặt Relay lên thanh DIN rail hoặc bắt vít cố định trên bảng điện.
- Bước 3: Bắt buộc gắn tản nhiệt (Heat Sink) cho Relay vì SSR tỏa nhiệt lớn khi hoạt động ở dòng cao.
- Bước 4: Kết nối dây dẫn sử dụng đầu cốt O-ring để đảm bảo tiếp xúc tốt nhất, tránh move điện.
- Bước 5: Cấp nguồn điều khiển từ PLC hoặc bộ điều khiển nhiệt độ để vận hành.
Sản phẩm sử dụng chung
Để hệ thống hoạt động ổn định nhất, Autonics SRH3-1450R nên được kết hợp cùng:
- Tản nhiệt nhôm (Heat Sink): Để hạ nhiệt cho SSR, tránh quá nhiệt gây cháy thiết bị.
- Bộ điều khiển nhiệt độ Autonics (Temperature Controller): Như dòng TK, TX để điều khiển đóng ngắt theo PID.
- Aptomat/MCB: Bảo vệ ngắn mạch cho hệ thống điện 3 pha.
Ứng dụng thực tế
Relay bán dẫn SRH3-1450R được ứng dụng rộng rãi trong:
- Hệ thống sấy công nghiệp, lò sấy thực phẩm, máy ép nhựa.
- Điều khiển điện trở nhiệt 3 pha trong sản xuất hóa chất, dược phẩm.
- Các hệ thống điều khiển động cơ công suất nhỏ hoặc thiết bị gia nhiệt công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi phải dùng tản nhiệt cho SRH3-1450R?
Vì Relay bán dẫn hoạt động dựa trên linh kiện điện tử, khi dòng điện đi qua sẽ sinh nhiệt. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và hỏng hóc nhanh chóng.
2. Sự khác biệt giữa Random Switch và Zero-Cross là gì?
Random Switch (như SRH3-1450R) đóng ngắt ngay lập tức khi có tín hiệu điều khiển, phù hợp cho các tải cảm hoặc khi cần phản ứng cực nhanh.
3. SRH3-1450R có thể lắp lên DIN rail không?
Có, sản phẩm này hỗ trợ cả lắp đặt trên bảng điện và thanh DIN rail tiện lợi.
4. Tôi có thể điều khiển SSR này bằng PLC 24VDC không?
Hoàn toàn được, vì dải điện áp ngõ vào là 4-30VDC, rất phù hợp với chuẩn 24V của hầu hết các dòng PLC.
5. Sản phẩm này có gây nhiễu cho các thiết bị xung quanh không?
SSR giảm thiểu nhiễu điện từ hơn nhiều so với relay cơ (không có tia lửa điện), giúp hệ thống điều khiển ổn định hơn.
6. Tuổi thọ của SRH3-1450R là bao lâu?
Tuổi thọ phụ thuộc vào nhiệt độ vận hành và dòng tải, nhưng nhìn chung cao hơn gấp nhiều lần relay cơ do không có mài mòn vật lý.
7. Nếu tôi dùng dòng tải 30A thay vì 50A thì có sao không?
Hoàn toàn bình thường, bạn chỉ cần đảm bảo dòng tải không vượt quá 50A định mức.
8. Làm sao để biết SSR bị hỏng?
Thông thường SSR khi hỏng sẽ rơi vào trạng thái "luôn đóng" (Short circuit) hoặc "luôn mở" (Open circuit). Bạn có thể dùng đồng hồ VOM để đo thông mạch.
9. Sản phẩm này có chính sách bảo hành thế nào?
Tại AUT VN, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
10. Tôi có thể mua CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng từ Autonics Vina cho mọi đơn hàng.
Nguồn tham khảo: Autonics Official Website
