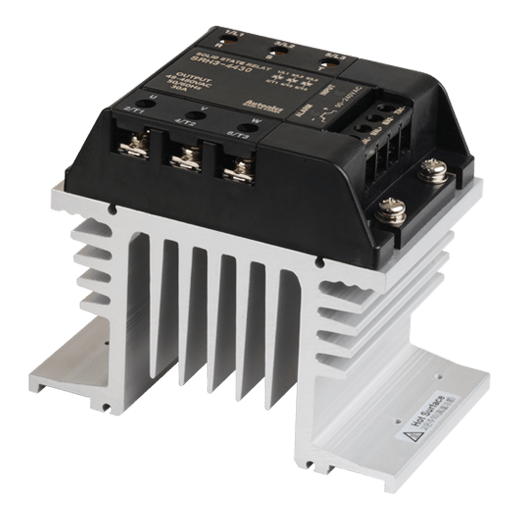

Relay Bán Dẫn Autonics SRH3-4430 - SSR 3 Pha, 30A, 90-240VAC (Zero-Cross)

Loại: Relay bán dẫn (SSR) 3 pha cao cấp từ Autonics.
Dòng điện tải: 30A - Hoạt động ổn định, bền bỉ.
Điện áp tải: 48...480VAC - Linh hoạt cho nhiều hệ thống điện.
Điện áp điều khiển: 90...240VAC - Tương thích phổ biến.
Đặc điểm: Chuyển mạch Zero-cross giúp giảm nhiễu điện từ.

nhà chế tạo: Autonics

SKU: SRH3-4430

Tải xuống mẫu

Giá cũ: 2.825.250 ₫

Giá bán: 2.260.200 ₫

Số lượng:

Relay Bán Dẫn Autonics SRH3-4430: Giải Pháp Đóng Ngắt Công Nghiệp Hiệu Suất Cao

Trong các hệ thống điều khiển nhiệt độ và công nghiệp hiện đại, việc lựa chọn thiết bị đóng ngắt chính xác và bền bỉ là yếu tố then chốt. Relay bán dẫn Autonics SRH3-4430 (Solid State Relay - SSR) là dòng SSR 3 pha chuyên dụng, được thiết kế để thay thế các rơ le cơ truyền thống, loại bỏ hiện tượng đánh lửa và mài mòn tiếp điểm, từ đó kéo dài tuổi thọ hệ thống.

Điểm Nổi Bật Của SRH3-4430

Công nghệ Zero-cross: Tự động đóng ngắt tại điểm điện áp bằng 0, giúp giảm thiểu tối đa nhiễu điện từ (EMI) và bảo vệ tải nhạy cảm.
Thiết kế 3 pha tối ưu: Tích hợp điều khiển 3 pha trong một thiết bị nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong tủ điện.
Độ bền vượt trội: Không có bộ phận chuyển động cơ học, loại bỏ tiếng ồn và tăng tần suất đóng ngắt mà không gây hư hỏng.
Lắp đặt linh hoạt: Hỗ trợ cả lắp trên bảng điều khiển (Panel mount) và ray nhôm (DIN rail), phù hợp với mọi tiêu chuẩn tủ điện công nghiệp.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Autonics SRH3-4430
Model	SRH3-4430
Số pha điều khiển	3 pha
Điện áp ngõ vào (Control Voltage)	90-240VAC~
Điện áp tải định mức (Load Voltage)	48-480VAC~
Dòng tải định mức (Load Current)	30A
Chức năng chuyển mạch	Zero-cross (Bật tại điểm 0)
Độ bền điện môi	2,500VAC~
Loại lắp đặt	Bảng điều khiển, DIN rail
Yêu cầu tản nhiệt	Bắt buộc sử dụng bộ tản nhiệt (Heatsink)
Nhiệt độ vận hành	-30 đến 70℃ (đối với ngõ vào 90-240VAC)
Độ ẩm cho phép	45 đến 85%RH
Trọng lượng thiết bị	Xấp xỉ 686g

Lợi Ích Khi Sử Dụng Autonics SRH3-4430

Tiết kiệm chi phí bảo trì: Không cần thay thế tiếp điểm định kỳ như rơ le cơ.
Vận hành êm ái: Hoàn toàn không gây tiếng ồn khi đóng ngắt, tạo môi trường làm việc chuyên nghiệp.
An toàn cao: Cách ly quang học giữa mạch điều khiển và mạch tải, bảo vệ thiết bị điều khiển (PLC, PID).
Phản ứng nhanh: Tốc độ chuyển mạch cực nhanh, giúp kiểm soát nhiệt độ chính xác hơn.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Bước 1: Lắp đặt SRH3-4430 lên DIN rail hoặc bảng điện chắc chắn.
Bước 2: Gắn thiết bị lên bộ tản nhiệt (Heatsink) chuyên dụng. Lưu ý: Phải sử dụng keo tản nhiệt để tăng hiệu quả truyền nhiệt.
Bước 3: Đấu nối nguồn điều khiển (90-240VAC) vào chân Input.
Bước 4: Đấu nối nguồn tải 3 pha vào các chân Output theo sơ đồ đấu dây của nhà sản xuất.
Bước 5: Kiểm tra lại các đầu cos (O-ring terminal) để đảm bảo tiếp xúc tốt, tránh hiện tượng move gây nóng.

Sản Phẩm Thường Sử Dụng Kèm

Bộ điều khiển nhiệt độ Autonics (TK Series, TCN Series).
Bộ tản nhiệt nhôm (Heatsink) cho SSR.
Aptomat (MCB) bảo vệ ngắn mạch cho tải 3 pha.
Đầu cos O-ring chuyên dụng cho SSR.

Ứng Dụng Thực Tế

Relay bán dẫn SRH3-4430 được ứng dụng rộng rãi trong:

Hệ thống sưởi công nghiệp, lò nung điện 3 pha.
Máy đóng gói, máy ép nhựa, máy đúc áp lực.
Điều khiển quạt công nghiệp và hệ thống làm mát lớn.
Các tủ điện điều khiển tự động hóa yêu cầu độ tin cậy cao.

FAQ - Câu Hỏi Thường Gặp

1. SRH3-4430 khác gì so với relay cơ thông thường?
SRH3-4430 không có tiếp điểm cơ học, do đó không gây tia lửa điện, không mòn tiếp điểm và tốc độ đóng ngắt nhanh hơn nhiều lần.

2. Tại sao tôi phải dùng tản nhiệt cho SSR này?
SSR tạo ra nhiệt năng khi dẫn dòng điện. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và tự ngắt hoặc hư hỏng vĩnh viễn.

3. Chức năng Zero-cross là gì?
Đây là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp giảm nhiễu điện và bảo vệ thiết bị tải.

4. Tôi có thể dùng SRH3-4430 cho tải 1 pha không?
Sản phẩm này tối ưu cho 3 pha, tuy nhiên có thể tùy biến cho 1 pha nhưng khuyến khích dùng dòng SR1 để tối ưu chi phí.

5. Dòng 30A là dòng tối đa, tôi nên chọn tải bao nhiêu?
Để đảm bảo an toàn và bền bỉ, bạn nên chọn tải thực tế khoảng 60-80% dòng định mức (khoảng 18A-24A).

6. Thiết bị này có hỗ trợ lắp DIN rail không?
Có, SRH3-4430 hỗ trợ cả lắp bảng và lắp ray DIN tiện lợi.

7. Điện áp điều khiển 90-240VAC nghĩa là gì?
Bạn có thể cấp nguồn điều khiển từ 90V đến 240V AC mà thiết bị vẫn hoạt động bình thường.

8. Sản phẩm có đầy đủ chứng từ CO/CQ không?
Tại AUT VN, chúng tôi cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

9. Tuổi thọ của SRH3-4430 là bao lâu?
Tuổi thọ gần như vô hạn nếu được lắp tản nhiệt đúng cách và vận hành trong thông số định mức.

10. Nếu SSR không đóng, tôi cần kiểm tra gì?
Hãy kiểm tra điện áp ngõ vào (Input) có đủ 90-240VAC hay không và kiểm tra cầu chì bảo vệ tải.
