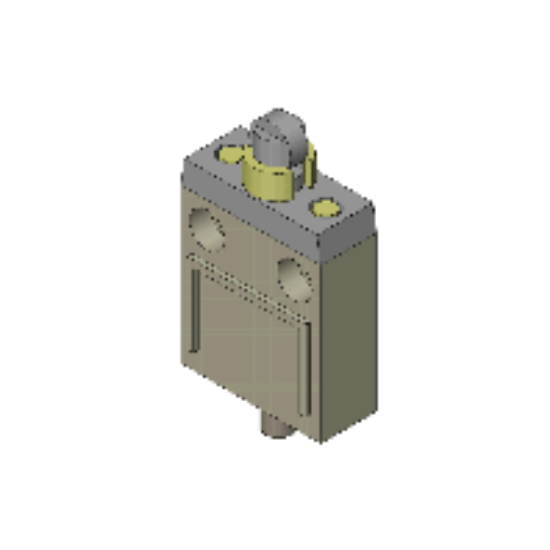

Công tắc hành trình Omron D4C-2402 - Con lăn thép không gỉ, IP67, SPDT

Kiểu tác động: Roller Plunger (Con lăn thép không gỉ 12mm)
Cấp bảo vệ: IP67 (Chống bụi và nước tuyệt đối)
Cấu hình tiếp điểm: SPDT (1 chuyển đổi đơn)
Định mức điện: 5A tại 125VAC
Kết nối: Cáp VCTF 4 lõi, dài 3m
Đặc điểm: Tích hợp đèn LED chỉ thị trạng thái (125VAC)

nhà chế tạo: Omron

SKU: D4C-2402

Tải xuống mẫu

Giá cũ: 1.367.700 ₫

Giá bán: 1.094.160 ₫

Giới thiệu về Công tắc hành trình Omron D4C-2402

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát vị trí chính xác là yếu tố then chốt để đảm bảo an toàn và hiệu suất vận hành. Công tắc hành trình Omron D4C-2402 là giải pháp cảm biến vị trí cao cấp, được thiết kế đặc biệt để hoạt động bền bỉ trong những môi trường khắc nghiệt nhất. Với sự kết hợp giữa vật liệu thép không gỉ và tiêu chuẩn chống thấm nước IP67, sản phẩm này mang lại sự tin cậy tuyệt đối cho mọi quy trình sản xuất.

Điểm nổi bật của Omron D4C-2402

Độ bền cơ học vượt trội: Con lăn (Roller) được chế tạo từ thép không gỉ thiêu kết, giúp chịu mài mòn cực tốt và chống va đập liên tục trong thời gian dài.
Khả năng chống chịu môi trường: Đạt chuẩn IP67, thiết bị hoạt động ổn định ngay cả khi tiếp xúc với bụi bẩn, độ ẩm cao hoặc tia nước bắn trực tiếp.
Giám sát trực quan: Tích hợp đèn LED hiển thị trạng thái hoạt động (Sáng khi không hoạt động), giúp kỹ thuật viên dễ dàng chẩn đoán và bảo trì hệ thống.
Kết nối linh hoạt: Trang bị dây cáp VCTF 4 lõi chất lượng cao, dài 3m, đảm bảo truyền dẫn tín hiệu ổn định và dễ dàng lắp đặt trong không gian máy.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	D4C-2402
Loại thiết bị	Công tắc hành trình dùng chung (General-purpose Limit Switch)

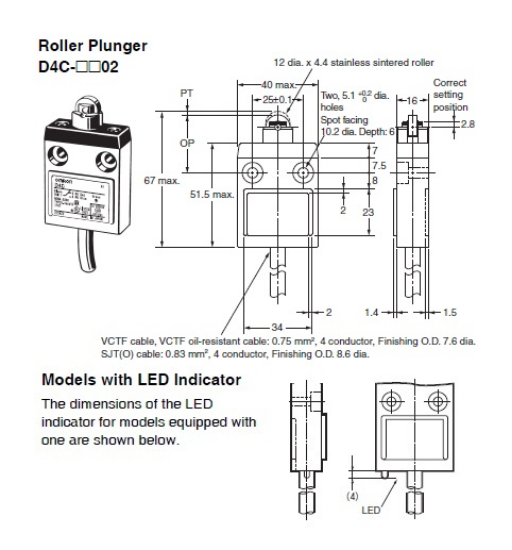

Kiểu tác động	Con lăn (Roller plunger) 12 dia. x 4.4 Sintered stainless steel
Định mức điện (AC)	5A tại 125 VAC (Tải trở)
Dòng tải cảm ứng	3A tại 125 VAC
Dòng tải động cơ	2.5A (NC) / 1.3A (NO) tại 125 VAC
Cấu hình tiếp điểm	SPDT (1 Chuyển đổi đơn)
Chỉ báo trạng thái	LED (Sáng khi không hoạt động - 125 VAC)
Tiêu chuẩn bảo vệ	IP67
Thông số cáp	VCTF, 4 lõi, dài 3m (Tiết diện 0.75 mm²)
Nhiệt độ hoạt động	-10 đến 70 ℃
Độ ẩm môi trường	35% đến 95%
Phụ kiện (bán riêng)	Cable model: XS2F-A421-D90-F, XS2F-A421-G90-F

Lợi ích khi sử dụng Limit Switch Omron D4C-2402

Việc đầu tư vào Limit Switch Omron D4C-2402 mang lại những giá trị thiết thực cho doanh nghiệp:

Giảm thiểu thời gian dừng máy: Nhờ độ bền cao và vật liệu chống ăn mòn, thiết bị ít hỏng hóc, giảm chi phí thay thế và bảo trì.
Tăng cường an toàn: Phản hồi chính xác vị trí giúp ngăn chặn các va chạm cơ khí, bảo vệ máy móc và con người.
Vận hành ổn định trong môi trường khó: Khả năng kháng nước, kháng bụi giúp hệ thống hoạt động liên tục mà không bị gián đoạn bởi tác động môi trường.
Dễ dàng cài đặt: Cấu trúc SPDT linh hoạt cho phép tích hợp vào nhiều loại mạch điều khiển khác nhau.

Hướng dẫn sử dụng và lắp đặt (How-to)

Xác định vị trí lắp đặt: Chọn vị trí mà bộ phận chuyển động của máy sẽ tác động trực tiếp vào con lăn của công tắc.

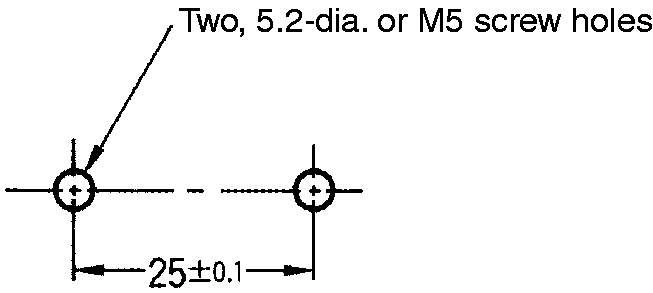

Cố định thiết bị: Sử dụng vít cố định thân công tắc chắc chắn vào khung máy, đảm bảo con lăn tiếp xúc đúng tâm với vật tác động.
Đấu nối dây: Kết nối 4 lõi cáp VCTF vào bộ điều khiển (PLC/Relay) theo sơ đồ SPDT (Common, NO, NC).
Kiểm tra vận hành: Cấp nguồn 125VAC, quan sát đèn LED và thử tác động con lăn để kiểm tra tín hiệu đầu ra có chính xác hay không.
Hiệu chỉnh: Điều chỉnh khoảng cách tác động để đảm bảo thiết bị kích hoạt đúng thời điểm mong muốn.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần các tùy chọn khác về chiều dài dây hoặc đặc điểm kỹ thuật, hãy tham khảo:

Omron D4C-2202: Con lăn thép không gỉ, IP67, Cáp chống dầu.
Omron D4C-2502: Roller Plunger, IP67, Dây dài 5m.
Omron D4C-2602: Thép không gỉ, IP67, Tích hợp LED.
Omron D4C-2702: Roller Plunger, SPDT, IP67.
Omron D4C-3402: Roller Plunger, IP67, SPDT.
Omron D4C-6402 & D4C-6502: Các dòng Limit Switch chuyên dụng khác.
Omron D4C-3502: Roller Plunger, IP67, Dây 5m.

Ứng dụng thực tế (Application)

Công tắc hành trình Omron D4C-2402 được ứng dụng rộng rãi trong:

Hệ thống băng tải: Xác định vị trí sản phẩm, giới hạn hành trình băng chuyền.
Máy đóng gói: Kiểm soát vị trí cánh tay robot, khay chứa sản phẩm.
Công nghiệp thực phẩm & Đồ uống: Nhờ chuẩn IP67, thiết bị chịu được môi trường rửa nước và ẩm ướt.
Sản xuất ô tô: Giám sát vị trí các chi tiết cơ khí trong dây chuyền lắp ráp tự động.

Câu hỏi thường gặp (FAQ)

1. Omron D4C-2402 là loại công tắc gì?
Đây là công tắc hành trình (Limit Switch) dùng con lăn thép không gỉ, chuyên dùng để phát hiện vị trí của vật thể trong công nghiệp.

2. Tiêu chuẩn IP67 của sản phẩm có ý nghĩa gì?
IP67 nghĩa là thiết bị chống bụi hoàn toàn và có khả năng chống thấm nước khi ngâm trong nước ở độ sâu 1m trong 30 phút.

3. Đèn LED trên D4C-2402 dùng để làm gì?
Đèn LED giúp hiển thị trạng thái hoạt động của công tắc, giúp người vận hành biết thiết bị đang ở trạng thái đóng hay mở mà không cần dùng đồng hồ đo.

4. Cấu hình SPDT là gì?
SPDT (Single Pole Double Throw) là loại tiếp điểm đơn có một cực chung và hai cực ra (thường đóng NC và thường mở NO), cho phép linh hoạt trong việc chọn tín hiệu.

5. Chiều dài dây cáp của model này là bao nhiêu?
Sản phẩm đi kèm với cáp VCTF 4 lõi, chiều dài 3 mét.

6. Con lăn làm bằng chất liệu gì?
Con lăn được làm từ thép không gỉ thiêu kết (Sintered Stainless Steel), mang lại độ cứng và khả năng chống mài mòn cực cao.

7. Sản phẩm này có chịu được dầu không?
Với vật liệu thép không gỉ và chuẩn IP67, sản phẩm có khả năng kháng dầu tốt. Tuy nhiên, nếu môi trường dầu đặc thù, bạn có thể tham khảo model D4C-2202.

8. Tôi có thể mua phụ kiện dây cáp rời không?
Có, bạn có thể mua thêm cáp model XS2F-A421-D90-F hoặc XS2F-A421-G90-F tại AUT VN.

9. Định mức điện áp của đèn LED là bao nhiêu?
Đèn LED tích hợp hoạt động ở mức 125VAC.

10. Tại sao nên mua Omron D4C-2402 tại AUT VN?
AUT VN cung cấp sản phẩm chính hãng, đầy đủ thông số kỹ thuật, hỗ trợ tư vấn chuyên sâu và chính sách bảo hành uy tín.

Nguồn tham khảo: Omron Industrial Automation
