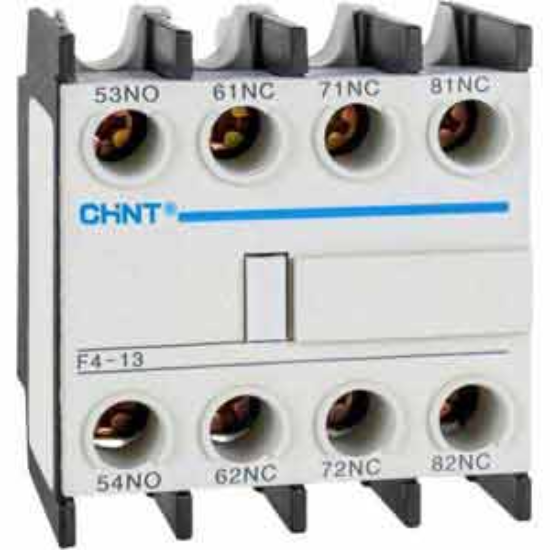

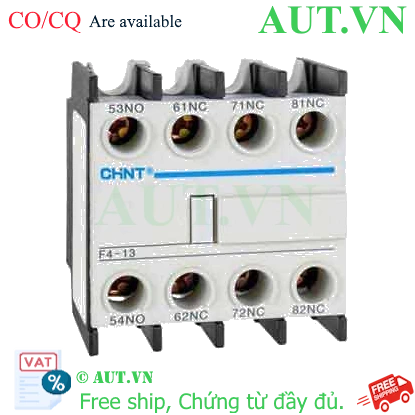

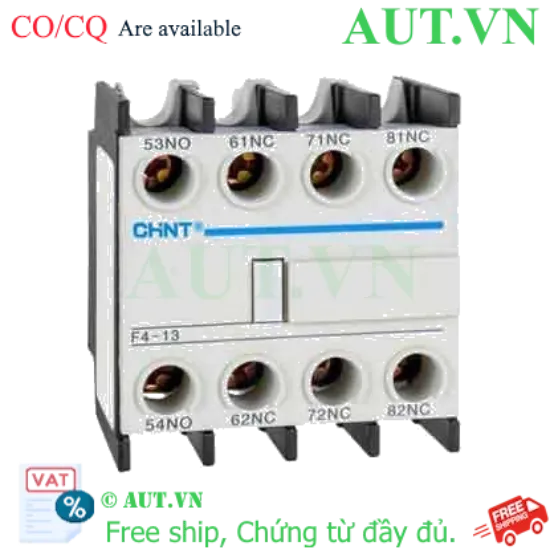

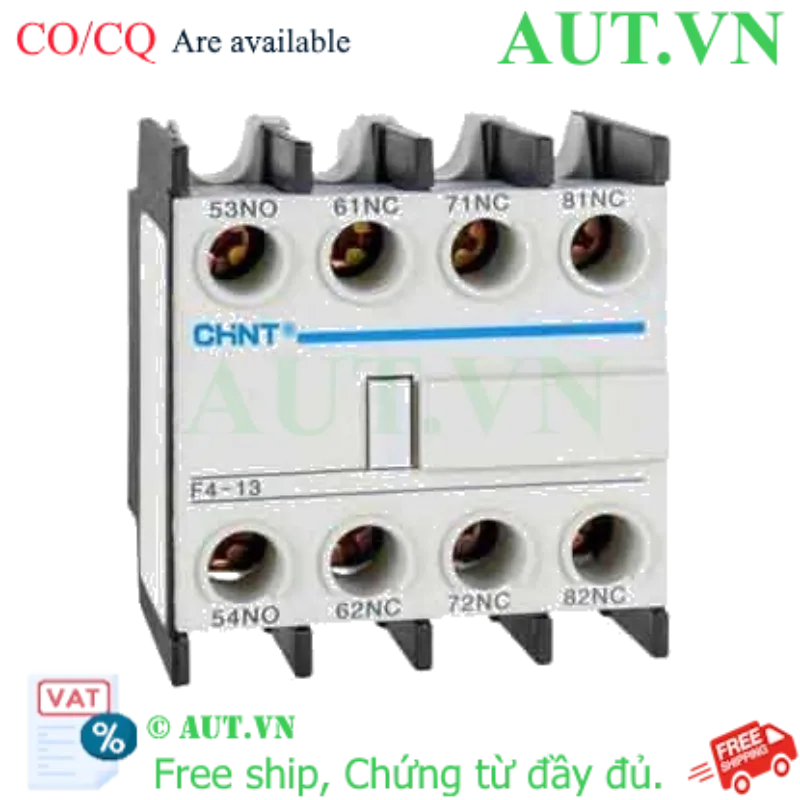

Tiếp điểm phụ CHINT F4-13 cho công tắc tơ NC2 - Giải pháp mở rộng điều khiển chuyên nghiệp
Trong các hệ thống tủ điện công nghiệp hiện đại, việc mở rộng khả năng giám sát và điều khiển mà không làm thay đổi cấu trúc chính là ưu tiên hàng đầu. Tiếp điểm phụ CHINT F4-13 là module phụ kiện cao cấp, được thiết kế chuyên dụng để tích hợp vào dòng công tắc tơ CHINT NC2. Sản phẩm cho phép kỹ sư dễ dàng thiết lập các mạch khóa chéo (interlock), mạch tự giữ hoặc truyền tín hiệu phản hồi về PLC/đèn báo một cách nhanh chóng. Tại AUT VN, chúng tôi cung cấp sản phẩm CHINT F4-13 chính hãng, đảm bảo sự vận hành an toàn và tin cậy tuyệt đối cho hệ thống của bạn.
Điểm nổi bật của Tiếp điểm phụ CHINT F4-13
- Thiết kế gắn mặt trước (Front mount): Khác với các dòng gắn bên hông, F4-13 cho phép lắp đặt trực tiếp lên mặt trước của Contactor NC2, giúp tiết kiệm không gian tủ điện và thao tác đấu nối cực kỳ dễ dàng.
- Cấu hình tiếp điểm mạnh mẽ (1NO + 3NC): Sự kết hợp giữa 1 tiếp điểm thường mở và 3 tiếp điểm thường đóng mang lại khả năng tùy biến logic cao, đặc biệt lý tưởng cho các mạch bảo vệ và báo lỗi.
- Vật liệu cách điện cao cấp: Chế tạo từ nhựa kỹ thuật chịu nhiệt và các thành phần tiếp điểm chống mài mòn, giúp sản phẩm đạt tuổi thọ hàng triệu lần đóng ngắt theo tiêu chuẩn IEC.
- Kết nối cơ khí chắc chắn: Hệ thống terminal bắt vít giúp đảm bảo tiếp xúc điện luôn ổn định, loại bỏ tình trạng lỏng lẻo do rung động máy móc trong nhà máy.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | F4-13 |
| Thương hiệu | CHINT |
| Dòng tương thích | Contactor NC2 Series |
| Cấu hình tiếp điểm | 4PST (1NO + 3NC) |
| Kiểu lắp đặt | Gắn mặt trước (Front mount) |
| Phương pháp kết nối | Đầu nối bắt vít (Screw Terminal) |
| Tiêu chuẩn kỹ thuật | IEC International Standard |
| Nhiệt độ vận hành | -5°C đến +40°C |
| Màu sắc | Xám công nghiệp |
Nguồn tham khảo: chint.com
Lợi ích khi đầu tư Tiếp điểm phụ CHINT F4-13
- Tối ưu chi phí: Thay vì phải mua mới một Contactor có sẵn nhiều tiếp điểm, bạn chỉ cần lắp thêm F4-13 để nâng cấp tính năng, giúp tiết kiệm đáng kể ngân sách dự án.
- Tăng cường an toàn hệ thống: Sử dụng 3 tiếp điểm NC để tạo mạch khóa chéo (Interlock) giúp ngăn ngừa sự cố ngắn mạch khi đảo chiều động cơ.
- Nâng cấp linh hoạt: Dễ dàng bổ sung hoặc thay thế module mà không cần ngắt quãng hệ thống chính quá lâu, giảm thiểu downtime cho nhà máy.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Ngắt nguồn điện: Đảm bảo an toàn tuyệt đối bằng cách ngắt nguồn cấp và kiểm tra bằng bút thử điện.
- Bước 2: Chuẩn bị thiết bị: Vệ sinh bề mặt mặt trước của Contactor NC2 để đảm bảo các khớp nối sạch sẽ.
- Bước 3: Lắp đặt module: Đặt module F4-13 vào đúng vị trí các mấu định vị trên mặt trước NC2, ấn nhẹ cho đến khi nghe tiếng "click" để khóa chắc chắn.
- Bước 4: Đấu nối dây: Sử dụng tua vít siết chặt các đầu dây vào các cực NO và NC theo sơ đồ mạch điều khiển đã thiết kế.
- Bước 5: Kiểm tra: Vận hành thử nghiệm (test) không tải để xác nhận các tiếp điểm hoạt động đúng logic trước khi đưa vào vận hành chính thức.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo tính đồng bộ và hiệu quả cao nhất, tiếp điểm phụ F4-13 nên được kết hợp với:
- Công tắc tơ CHINT NC2 Series: Thiết bị điều khiển chính.
- Rơ le nhiệt CHINT: Thiết bị bảo vệ quá tải đi kèm.
- Đèn báo tín hiệu AUT VN: Để hiển thị trạng thái On/Off/Lỗi của hệ thống.
Ứng dụng thực tế (Application)
- Mạch đảo chiều quay động cơ: Sử dụng các tiếp điểm NC để khóa chéo an toàn giữa hai khởi động từ.
- Mạch tự giữ (Self-holding): Dùng tiếp điểm NO để duy trì trạng thái cuộn hút sau khi nhả nút nhấn Start.
- Hệ thống giám sát thông minh: Gửi tín hiệu trạng thái đóng/ngắt về PLC hoặc bộ điều khiển trung tâm.
- Hệ thống cảnh báo lỗi: Kết hợp với đèn báo hoặc còi hú khi Contactor ngắt đột ngột.
Câu hỏi thường gặp (FAQ)
1. Tiếp điểm F4-13 có dùng được cho Contactor dòng NC1 không?
Không, model F4-13 được thiết kế chuẩn xác cho dòng NC2. Vui lòng kiểm tra kỹ dòng Contactor để chọn đúng phụ kiện.
2. Cấu hình 1NO + 3NC là gì?
Đây là cấu hình gồm 1 tiếp điểm Thường Mở (Normal Open) và 3 tiếp điểm Thường Đóng (Normal Close).
3. Tôi muốn dùng để báo đèn trạng thái hoạt động thì dùng tiếp điểm nào?
Bạn nên sử dụng tiếp điểm NO. Khi Contactor hút, tiếp điểm NO sẽ đóng lại và cấp điện cho đèn báo.
4. Việc lắp đặt có cần tháo Contactor ra khỏi thanh ray không?
Không, với thiết kế gắn mặt trước, bạn có thể lắp trực tiếp lên thiết bị đang lắp trên thanh ray một cách dễ dàng.
5. Sản phẩm có đạt tiêu chuẩn an toàn không?
Có, sản phẩm đạt tiêu chuẩn quốc tế IEC, đảm bảo an toàn điện cho các tủ điều khiển công nghiệp.
6. Làm sao để nhận biết hàng CHINT chính hãng tại AUT VN?
Hàng chính hãng tại AUT VN có tem nhãn rõ ràng, bao bì chuẩn hãng và đầy đủ chứng chỉ CO/CQ.
7. Tôi có thể lắp thêm rơ le nhiệt cùng lúc không?Hoàn toàn được. Tiếp điểm phụ F4-13 lắp ở mặt trước, trong khi rơ le nhiệt thường lắp ở phía dưới, không gây cản trở nhau.
8. Tiếp điểm này có chịu được nhiệt độ cao trong tủ điện không?
Có, sản phẩm vận hành ổn định trong dải nhiệt độ từ -5°C đến 40°C.
9. Tôi cần dụng cụ gì để lắp đặt?
Bạn chỉ cần một tua vít đầu dẹt hoặc đầu chữ thập (PH2) phù hợp để siết các cực đấu nối.
10. Mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của CHINT thông qua hệ thống phân phối của AUT VN.
