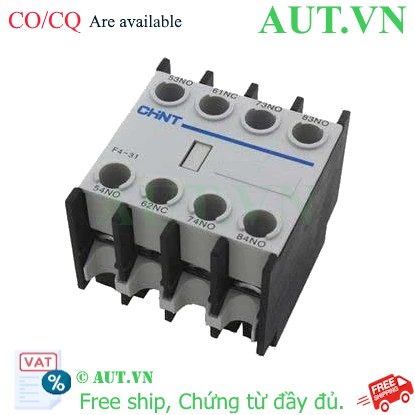

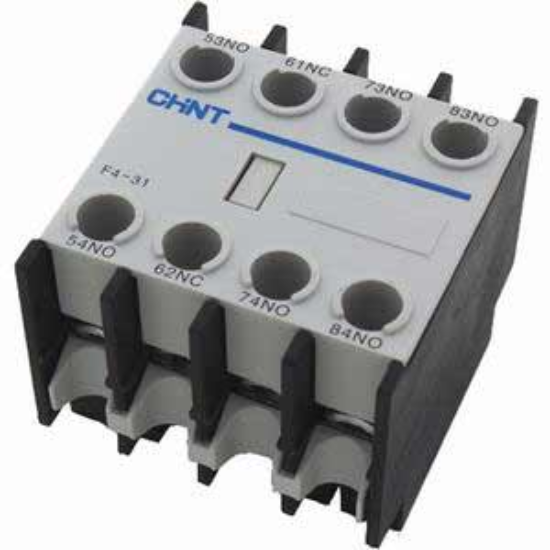

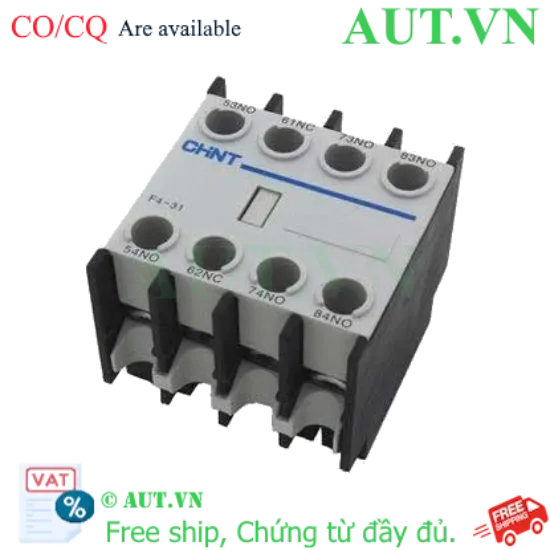

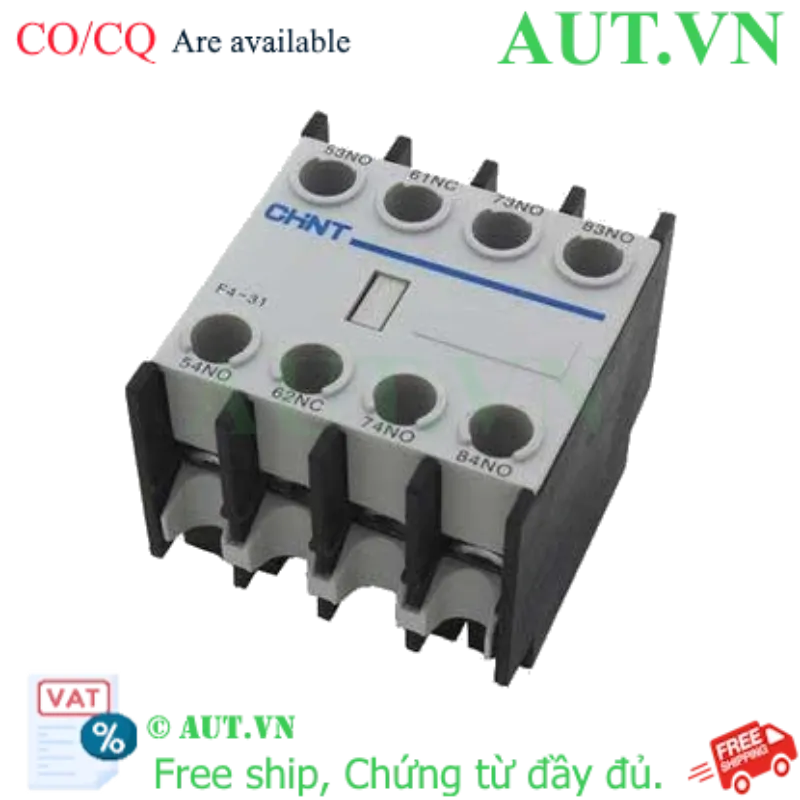

Giới thiệu Tiếp điểm phụ CHINT F4-31 cho Contactor NC2
Trong các hệ thống điều khiển điện công nghiệp, việc mở rộng tín hiệu điều khiển mà không cần thay thế toàn bộ thiết bị chính là một giải pháp thông minh để tiết kiệm chi phí. Tiếp điểm phụ CHINT F4-31 chính là module chuyên dụng được thiết kế để giải quyết vấn đề này cho dòng Contactor CHINT Series NC2.
Sản phẩm cung cấp thêm các tiếp điểm thường mở (NO) và thường đóng (NC), cho phép kỹ sư thiết lập các mạch tự giữ, mạch khóa chéo (interlocking) hoặc gửi tín hiệu phản hồi trạng thái về hệ thống PLC/SCADA một cách chính xác nhất. Sử dụng F4-31 giúp hệ thống của bạn vận hành thông minh, an toàn và chuyên nghiệp hơn.
Điểm nổi bật của Tiếp điểm phụ CHINT F4-31
- Khả năng mở rộng linh hoạt: Với cấu hình 3NO + 1NC, bạn có thể dễ dàng bổ sung thêm nhiều luồng tín hiệu điều khiển cho cùng một thiết bị đóng cắt.
- Thiết kế Front Mount tối ưu: Khớp nối thông minh cho phép gắn trực tiếp vào mặt trước của Contactor NC2, giúp tiết kiệm không gian trong tủ điện và rút ngắn thời gian lắp đặt.
- Vật liệu siêu bền: Vỏ nhựa chống cháy cao cấp cùng các tiếp điểm dẫn điện chất lượng cao giúp thiết bị hoạt động ổn định qua hàng triệu chu kỳ đóng cắt.
- Tiêu chuẩn an toàn toàn cầu: Tuân thủ nghiêm ngặt tiêu chuẩn IEC/EN 60947-4-1, đảm bảo tính tương thích và độ tin cậy cao nhất cho mọi công trình.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | F4-31 |
| Thương hiệu | CHINT (Chính hãng) |
| Dòng tương thích | Contactor CHINT NC2 Series |
| Cấu hình tiếp điểm | 4 cực (3 Thường mở NO + 1 Thường đóng NC) |
| Vị trí lắp đặt | Lắp phía trước (Front Mount) |
| Kiểu kết nối | Đấu dây bắt vít (Screw Terminal) |
| Nhiệt độ vận hành | -5°C đến +40°C |
| Tiêu chuẩn kỹ thuật | IEC / EN 60947-4-1 |
Lợi ích khi đầu tư Tiếp điểm phụ F4-31
- Tiết kiệm chi phí: Thay vì phải nâng cấp lên dòng Contactor có nhiều tiếp điểm sẵn (thường đắt hơn), bạn chỉ cần mua thêm module F4-31.
- Tối ưu không gian tủ điện: Thiết kế module gọn gàng giúp giảm bớt sự chằng chịt của dây dẫn, giúp tủ điện trông chuyên nghiệp và thoáng mát hơn.
- Nâng cao tính an toàn: Sử dụng tiếp điểm NC để thiết lập mạch khóa chéo giữa các thiết bị, ngăn ngừa ngắn mạch và bảo vệ hệ thống khỏi các sự cố vận hành.
- Dễ dàng bảo trì: Việc tháo lắp và thay thế module độc lập với mạch động lực, giúp việc bảo dưỡng diễn ra nhanh chóng, không gây gián đoạn hệ thống chính.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Ngắt hoàn toàn nguồn điện cấp cho tủ điện/contactor để đảm bảo an toàn tuyệt đối.
- Bước 2: Kiểm tra bề mặt phía trước của Contactor NC2, đảm bảo sạch bụi bẩn và không có vật cản tại các rãnh định vị.
- Bước 3: Căn chỉnh đúng vị trí của Tiếp điểm phụ F4-31 sao cho các lẫy khớp nằm đúng rãnh của Contactor.
- Bước 4: Ấn nhẹ nhàng nhưng dứt khoát cho đến khi nghe tiếng "click" chắc chắn, xác nhận thiết bị đã vào khớp.
- Bước 5: Sử dụng tua vít để đấu nối dây tín hiệu vào các cực vít theo sơ đồ mạch điện của bạn.
- Bước 6: Kiểm tra lại độ chặt của các mối nối, cấp nguồn và kiểm tra vận hành thử nghiệm.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống vận hành hoàn chỉnh, Tiếp điểm phụ F4-31 thường được kết hợp cùng:
- Contactor CHINT NC2 Series: Thiết bị đóng cắt chính.
- Rơ le nhiệt CHINT: Bảo vệ quá tải cho động cơ.
- Đèn báo tín hiệu CHINT ND9: Hiển thị trạng thái Run/Stop.
- Nút nhấn điều khiển CHINT: Kích hoạt mạch điều khiển.
Ứng dụng thực tế (PropertyValue)
- Mạch khởi động Sao-Tam giác: Tạo tín hiệu khóa chéo giữa các contactor để tránh ngắn mạch pha.
- Hệ thống băng tải & Máy nén khí: Điều khiển chuỗi hoạt động tuần tự (Interlocking).
- Tủ điện phân phối & Điều khiển: Truyền tín hiệu trạng thái về PLC hoặc bộ điều khiển trung tâm.
- Hệ thống máy bơm: Báo trạng thái vận hành hoặc báo lỗi về trung tâm giám sát.
Câu hỏi thường gặp (FAQ)
1. Tiếp điểm phụ F4-31 có dùng được cho Contactor dòng NC1 không?
Không. Model F4-31 được thiết kế chuẩn xác cho dòng NC2. Với dòng NC1, quý khách cần chọn model tương ứng để đảm bảo tính tương thích.
2. Cấu hình 3NO + 1NC là gì?
Nghĩa là thiết bị có 3 tiếp điểm Thường Mở (đóng lại khi contactor hút) và 1 tiếp điểm Thường Đóng (mở ra khi contactor hút).
3. Việc lắp thêm F4-31 có gây ảnh hưởng điện áp cuộn hút không?
Hoàn toàn không. Tiếp điểm phụ hoạt động ở mạch điều khiển/tín hiệu, độc lập với mạch động lực và cuộn hút chính.
4. Tôi có thể lắp nhiều khối tiếp điểm phụ cùng lúc không?
Tùy vào thiết kế của Contactor NC2, bạn có thể lắp thêm tùy theo vị trí trống trên thiết bị. Hãy liên hệ kỹ thuật AUT VN để được tư vấn chính xác nhất.
5. Làm sao để nhận biết hàng chính hãng CHINT tại AUT VN?
Sản phẩm chính hãng tại AUT VN luôn có tem nhãn sắc nét, đóng gói chuẩn hãng và đầy đủ chứng chỉ CO/CQ khi khách hàng yêu cầu.
6. Sản phẩm chịu được môi trường nóng ẩm tại Việt Nam không?
Có. Với vật liệu nhựa chống cháy và tiêu chuẩn IEC, thiết bị vận hành cực tốt trong điều kiện tủ điện công nghiệp tại Việt Nam.
7. Nếu lắp không khớp có sao không?
Bạn tuyệt đối không nên dùng lực quá mạnh nếu chưa khớp rãnh, vì có thể làm gãy lẫy nhựa định vị. Hãy đảm bảo lắp đúng khớp "click".
8. Thời gian giao hàng tại TP.HCM là bao lâu?
AUT VN hỗ trợ giao hỏa tốc trong ngày tại khu vực TP.HCM và giao nhanh toàn quốc từ 2-4 ngày.
9. Chính sách bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của CHINT. AUT VN cam kết hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất.
10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Chắc chắn rồi. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ tư vấn sơ đồ đấu nối qua Zalo/Điện thoại miễn phí.
